公開番号2025107906
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001451
出願日2024-01-09
発明の名称基礎梁
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E02D 27/01 20060101AFI20250714BHJP(水工;基礎;土砂の移送)
要約【課題】下端梁主筋や上端梁主筋の配筋を単純化することを目的とする。
【解決手段】基礎梁30は、鉄筋コンクリート造又は鉄骨鉄筋コンクリート造の基礎梁30であって、複数段の下端梁主筋52のうち、二段目の下端梁主筋52が通し筋とされ、一段目の下端梁主筋52が少なくとも梁端部30Eに埋設されたカットオフ筋とされる。

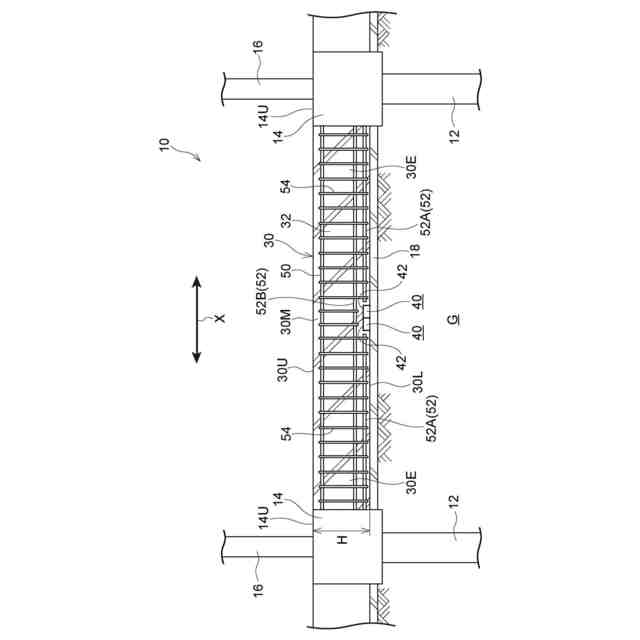

【選択図】図3
特許請求の範囲【請求項１】

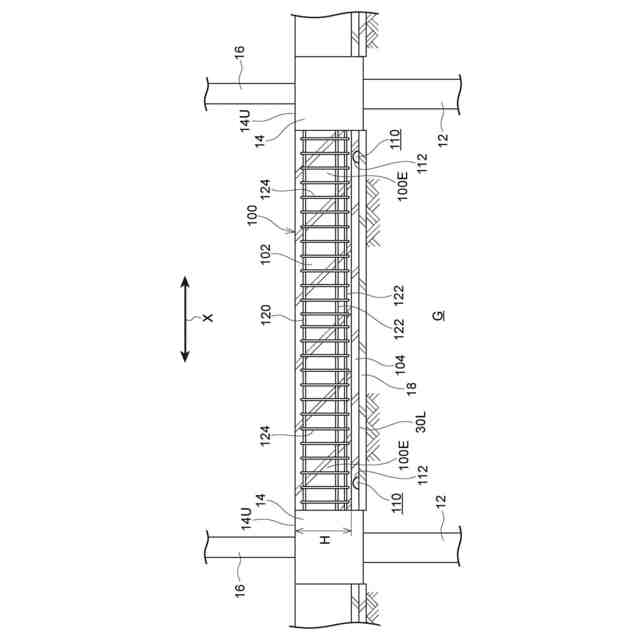

鉄筋コンクリート造又は鉄骨鉄筋コンクリート造の基礎梁であって、
複数段の下端梁主筋のうち、二段目の前記下端梁主筋が通し筋とされ、一段目の前記下端梁主筋が少なくとも梁端部に埋設されたカットオフ筋とされる、
基礎梁。
続きを表示（約 410 文字）【請求項２】

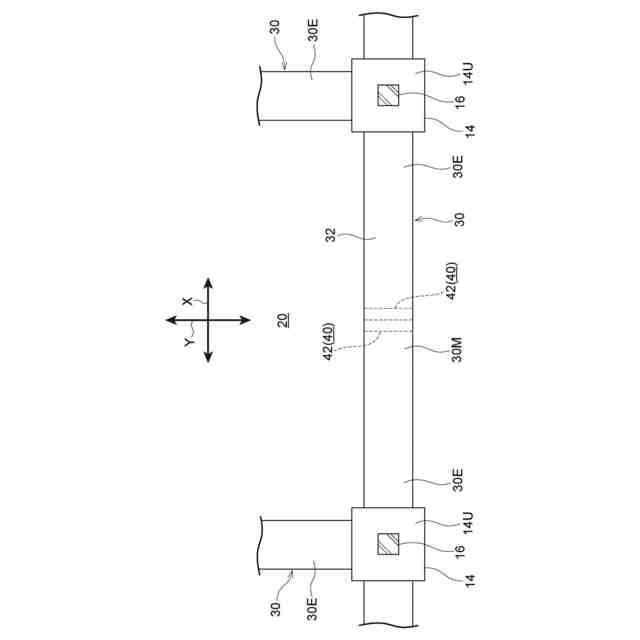

梁中間部における下端側には、梁幅方向に延びる貫通孔が形成され、
二段目の前記下端梁主筋は、前記貫通孔よりも上側に配置され、
一段目の前記下端梁主筋は、前記貫通孔の両側に配置される、
請求項１に記載の基礎梁。
【請求項３】
前記貫通孔は、前記梁中間部の下端側に埋設された捨て型枠によって形成される、
請求項２に記載の基礎梁。
【請求項４】
前記捨て型枠は、下方が開口されるとともに、スパン方向に並列に配列された複数の溝形鋼とされる、
請求項３に記載の基礎梁。
【請求項５】
鉄筋コンクリート造又は鉄骨鉄筋コンクリート造の基礎梁であって、
複数段の上端梁主筋のうち、二段目の前記上端梁主筋が通し筋とされ、一段目の前記上端梁主筋が少なくとも梁端部に埋設されたカットオフ筋とされる、
基礎梁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基礎梁に関する。
続きを表示（約 930 文字）【背景技術】
【０００２】
鉄筋コンクリート造の基礎梁の下端若しくは中段に設けられ、雨水等を通す連通管が知られている（例えば、特許文献１参照）。
【０００３】
また、鉄筋コンクリート造の基礎梁用の型枠であって、連通管を通すための連通孔が形成されたＰＣ型枠が知られている（例えば、特許文献２，３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１８０５１６号公報
特開平５－３４００８９号公報
特開２００９－２４３０７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、鉄筋コンクリート造等の基礎梁の梁中間部における下端側や上端側に、例えば、貫通孔や凹部を形成したり、干渉物（障害物）等を埋設したりすることが考えられる。
【０００６】
しかしながら、この場合、基礎梁の下端梁主筋や上端梁主筋の配筋が複雑化する可能性がある。
【０００７】
本発明は、上記の事実を考慮し、下端梁主筋や上端梁主筋の配筋を単純化することを目的とする。
【課題を解決するための手段】
【０００８】
請求項１に記載の基礎梁は、鉄筋コンクリート造又は鉄骨鉄筋コンクリート造の基礎梁であって、複数段の下端梁主筋のうち、二段目の前記下端梁主筋が通し筋とされ、一段目の前記下端梁主筋が少なくとも梁端部に埋設されたカットオフ筋とされる。
【０００９】
請求項１に係る基礎梁によれば、鉄筋コンクリート造又は鉄骨鉄筋コンクリート造とされる。この基礎梁では、複数段の下端梁主筋のうち、二段目の下端梁主筋は、通し筋とされる。一方、一段目の下端梁主筋は、少なくとも梁端部に埋設されたカットオフ筋とされる。
【００１０】
このように一段目の下端梁主筋をカットオフ筋とすることにより、下端梁主筋の配筋を単純化しつつ、例えば、基礎梁の梁中間部における下端側に、貫通孔や凹部を形成したり、干渉物（障害物）等を埋設したりすることができる。
（【００１１】以降は省略されています）
