公開番号2025113273
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025077278,2024126088
出願日2025-05-07,2017-10-18
発明の名称バルブモジュールおよびフィルタ
出願人フィッシャーアンドペイケルヘルスケアリミテッド
代理人個人,個人,個人,個人
主分類A61M 16/10 20060101AFI20250725BHJP(医学または獣医学;衛生学)
要約【課題】フィルタ、バルブモジュール、またはガスの流れを送達する装置を提供すること。

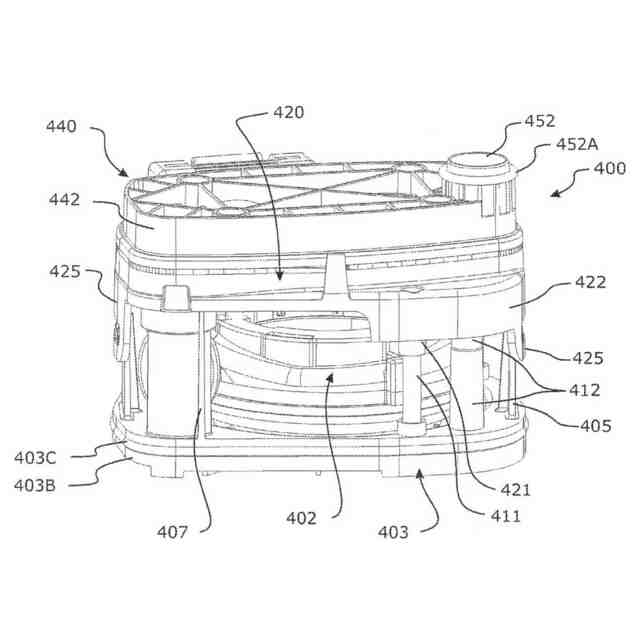

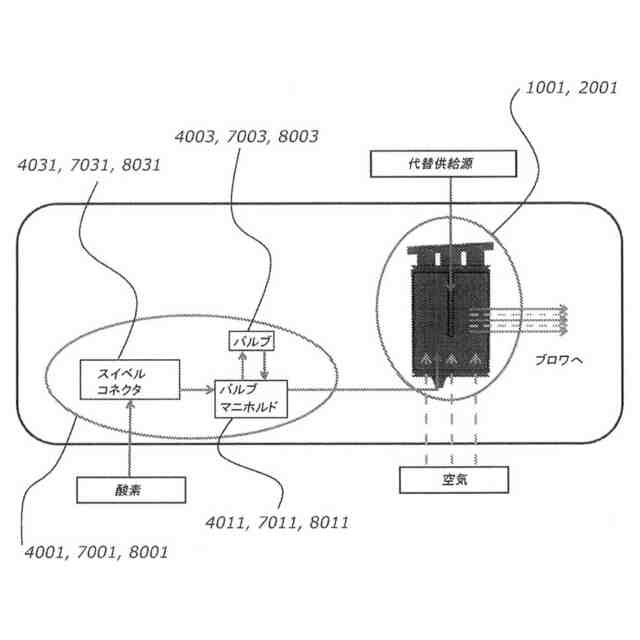

【解決手段】ガスの流れを送達する装置のためのフィルタにおいて、フィルタ本体であって、主コンパートメントおよび少なくとも部分的に主コンパートメントの中にある副コンパートメントを有し、主コンパートメントが主コンパートメントガス入口と流体連通し、副コンパートメントは副コンパートメントガス入口と流体連通するフィルタ本体と、主コンパートメントと副コンパートメントの両方に関連し、主コンパートメントおよび副コンパートメント内の、またはそこから出るガスを濾過するように配置される濾材と、を含むフィルタ。
【選択図】図23
特許請求の範囲【請求項１】
ガスの流れを送達する装置のためのフィルタにおいて、
フィルタ本体であって、主コンパートメントと、少なくとも部分的に前記主コンパートメントの中にある副コンパートメントを有し、前記主コンパートメントは主コンパートメントガス入口と流体連通し、前記副コンパートメントは副コンパートメントガス入口と流体連通するフィルタ本体と、
前記主コンパートメントと前記副コンパートメントの両方に関連し、前記主コンパートメントおよび前記副コンパートメント内の、またはそこから出るガスを濾過するように配置された濾材と、
を含むフィルタ。
続きを表示（約 870 文字）【請求項２】
前記フィルタは、ガスの流れを送達する装置のハウジングと取外し可能かつ封止可能に係合可能なフィルタモジュールである、請求項１に記載のフィルタ。
【請求項３】
前記フィルタの外周に沿って、前記装置の前記ハウジングの中の前記フィルタと封止係合するシールを含む、請求項２に記載のフィルタ。
【請求項４】
前記シールはＯリングまたは、一体形成された「ワイパ」シールを含む、請求項３に記載のフィルタ。
【請求項５】
前記主コンパートメントは、主コンパートメント体積の境界を定める少なくとも１つの主コンパートメント壁により画定される、請求項１～４のいずれか一項に記載のフィルタ。
【請求項６】
前記副コンパートメントは、少なくとも部分的に前記主コンパートメント体積内にある副コンパートメント体積の境界を定める少なくとも１つの副コンパートメント壁により画定される、請求項５に記載のフィルタ。
【請求項７】
少なくとも部分的に前記主コンパートメントの中にある第２副コンパートメントを含み、前記第２副コンパートメントは第２副コンパートメントガス入口からのガスを受け取るように配置される、請求項１～６のいずれか一項に記載のフィルタ。
【請求項８】
前記濾材は前記フィルタ本体と実質的に同じ材料を含む、請求項１～７のいずれか一項に記載のフィルタ。
【請求項９】
前記フィルタ本体はポリプロピレン材料または他の好適なポリマ材料を含み、前記濾材は紡績ポリプロピレン、その他の好適なポリマまたは合成材料、および／または羊毛繊維を含む、請求項８に記載のフィルタ。
【請求項１０】
前記濾材は前記少なくとも１つの主コンパートメント壁および前記少なくとも１つの副コンパートメント壁に超音波溶接される、請求項１または２に従属する場合の請求項６～９のいずれか一項に記載のフィルタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

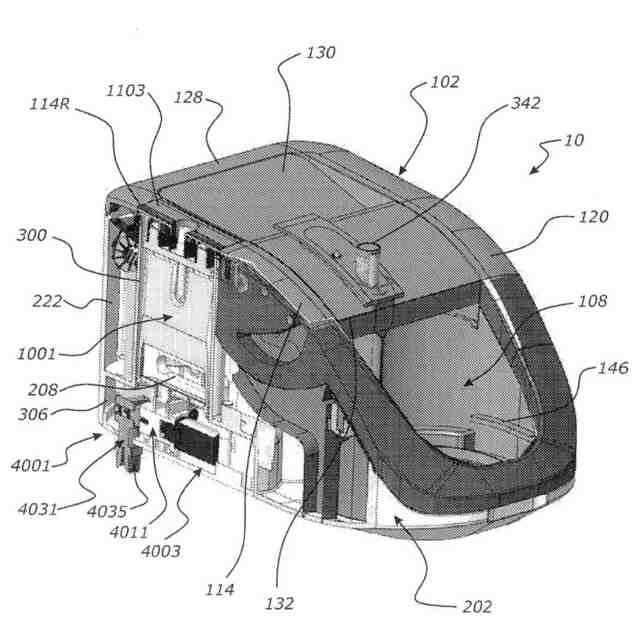

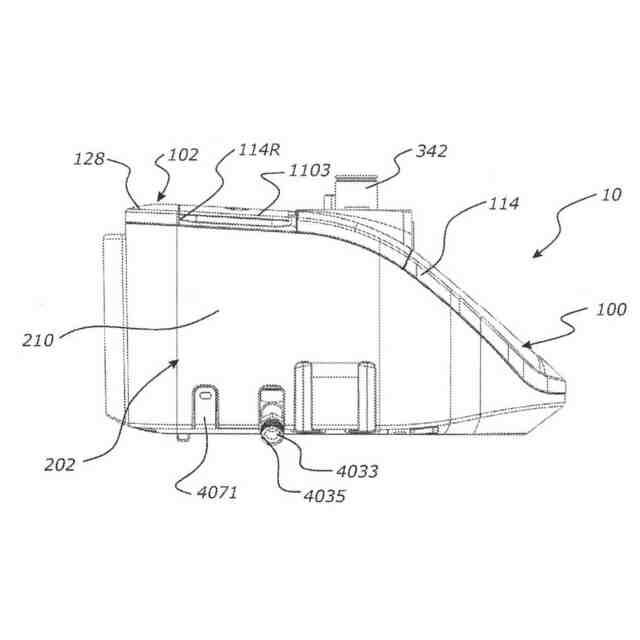

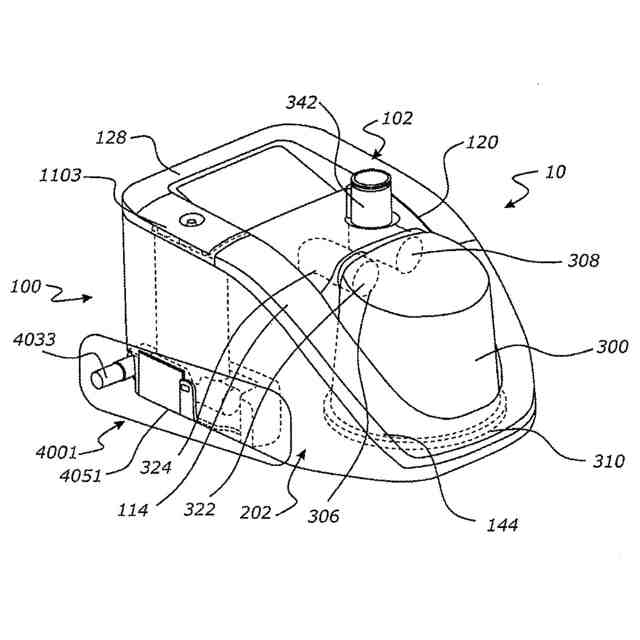

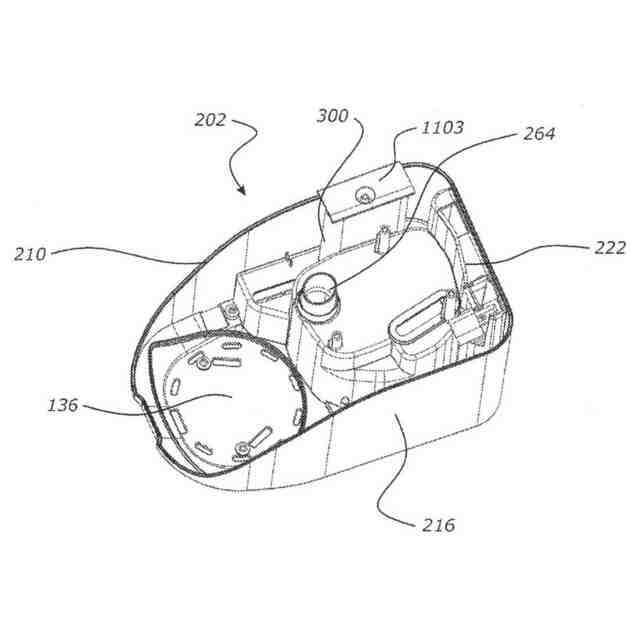

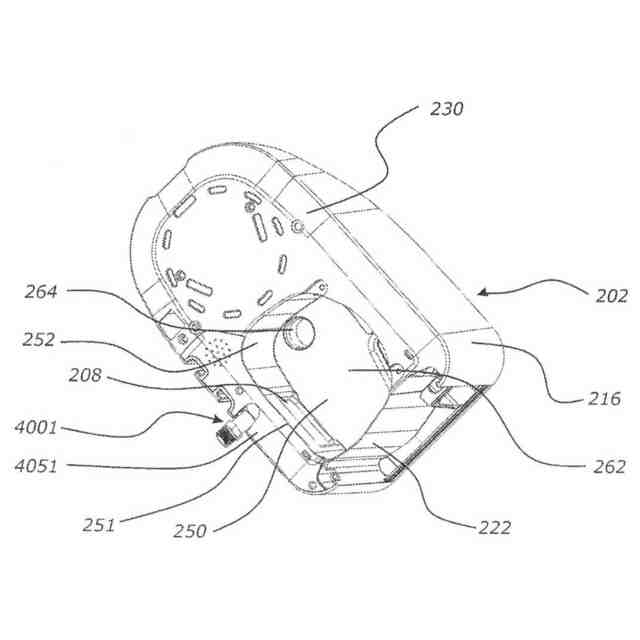

本発明は、ガスの流れを送達する装置で使用するためのバルブモジュールおよびフィルタに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
呼吸補助装置は、病院、医療施設、在宅介護または家庭環境等のさまざまな環境において、使用者または患者にガスの流れを送達するために使用される。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本出願人は、呼吸補助装置のバルブの交換やその他の構成要素の点検修理が困難であるという可能性を確認しており、これは、そのためには典型的に呼吸補助装置のハウジングを実質的に分解する必要があり、それによって装置のシールが損なわれる危険性があるからである。その結果、装置に液体、気体、または固体粒子が入り込みやすくなり得る。酸素が装置内に入った場合、これは安全上のリスクとなり得る。液体が装置に入れば、ショートや腐食等によって、電子部品の絶縁耐力が低下し得る。固体粒子が入り込むことは、その個体粒子がガスの流路に入った場合、問題となり得る。
【０００４】
本出願人はまた、ガスラインが接続された状態の装置の位置決めが困難であるかもしれないことを確認しており、このガスラインは、装置を正しく位置決めする妨げとなる可能性があり、および／または装置の位置決め中に損傷を受ける可能性がある。
【０００５】
本出願人はまた、フィルタ内のガスの閉じ込めで起こり得る問題も確認しており、それによってガスはフィルタ内で混ざり合い、および／またはガスがガス入口を通って逆流することになり得る。
【０００６】
本出願人はまた、フィルタとバルブを利用する装置内の圧力降下も確認しており、その原因は、異なる構成要素に異なる材料を使用することによる、構成要素内を流れるガスに作用する方向転換、制限、収束、発散、濾材、および異なる摩擦特性からの流体抵抗である。
【０００７】
したがって、容易に交換可能なバルブモジュールを提供することが望ましいであろう。
【０００８】
さらにまたは別法として、装置の容易な位置決めを可能にするために選択的に位置決めできるガス入口を有する装置を提供することが望ましいであろう。
【０００９】
さらにまたは別法として、ガスの流れを送達する装置におけるガスの閉じ込めを援助するフィルタを提供することが望ましいであろう。
【００１０】
さらにまたは別法として、圧力降下を最小限にするバルブモジュールまたはフィルタを提供することが望ましいであろう。
（【００１１】以降は省略されています）
