公開番号2025111724
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025075135,2024060749
出願日2025-04-30,2019-04-23
発明の名称ヒータアッセンブリ及び容器
出願人日本たばこ産業株式会社
代理人個人,個人,個人,個人
主分類A24F 40/46 20200101AFI20250723BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】香味吸引器で用いるヒータアッセンブリ及び容器を提供する。

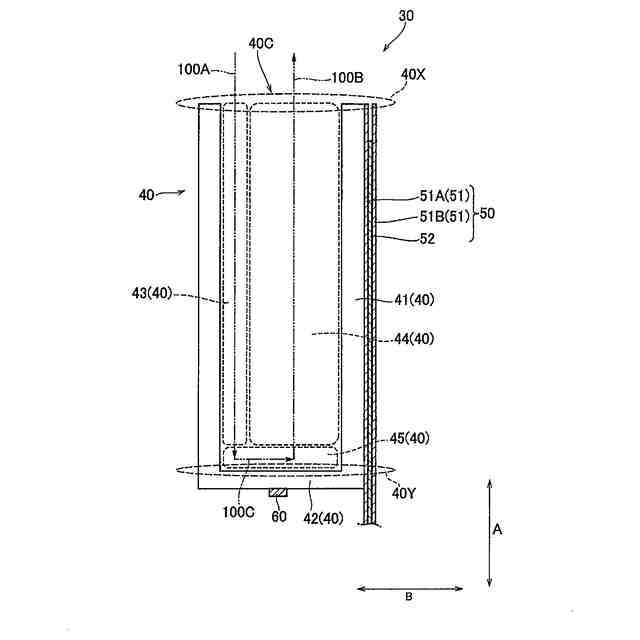

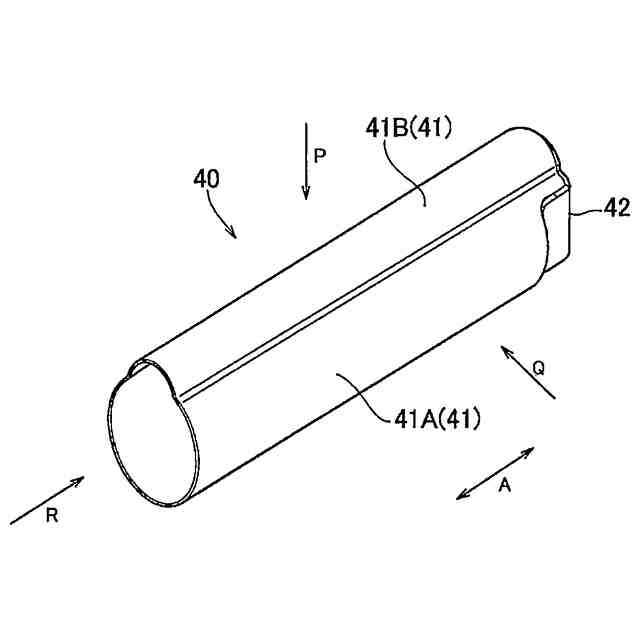

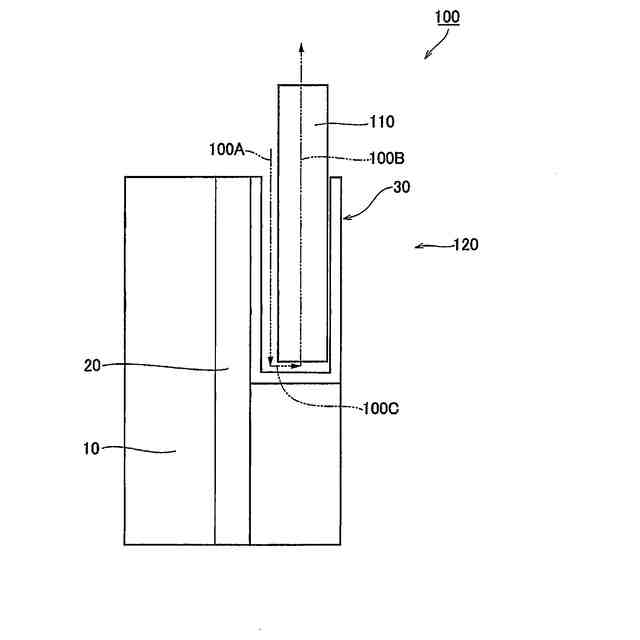

【解決手段】ヒータアッセンブリ30は、香味発生物品を収容するチャンバ40Cを形成する筒状部分41を有する容器40と、前記筒状部分の周面に配置されるヒータ50とを備える。前記容器は、前記筒状部分の長手方向に沿って延在しており、かつ、前記筒状部分の長手方向と交差する方向で前記チャンバに隣接する第1チャネル43と、前記筒状部分の長手方向に沿って前記チャンバ内を通る第2チャネル44とを備える。前記第1チャネルは、前記2チャネルと連通する。
【選択図】図2
特許請求の範囲【請求項１】

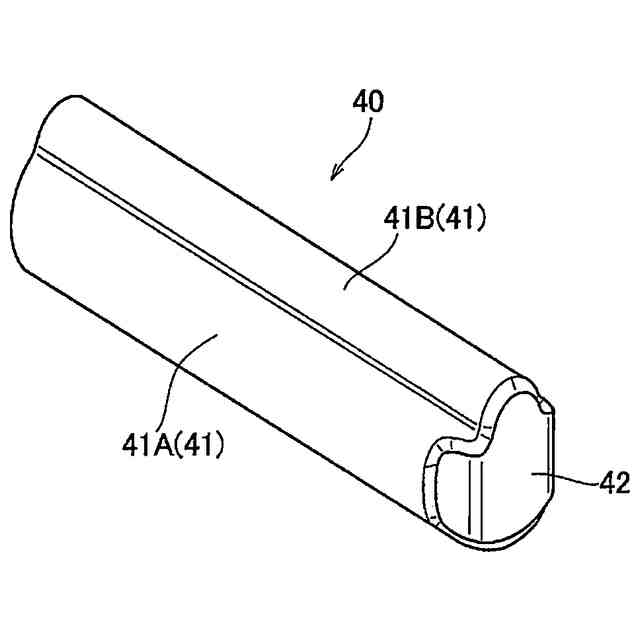

香味発生物品を収容するチャンバを形成する筒状部分を有する容器と、
前記筒状部分の周面に配置されるヒータとを備え、

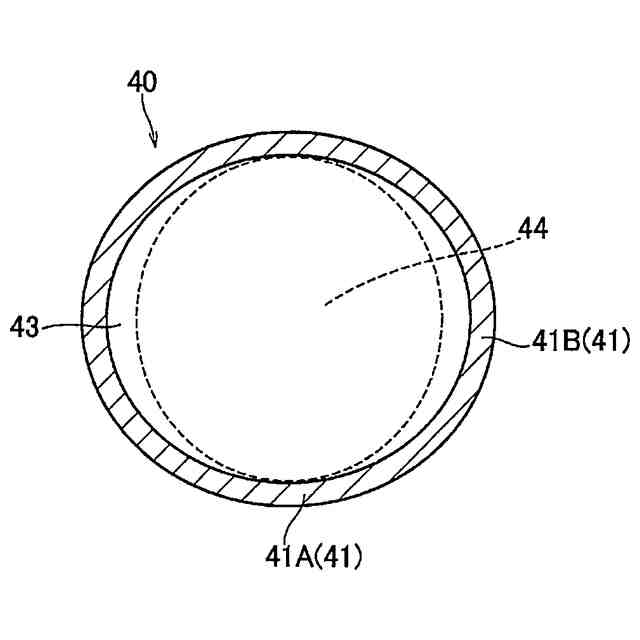

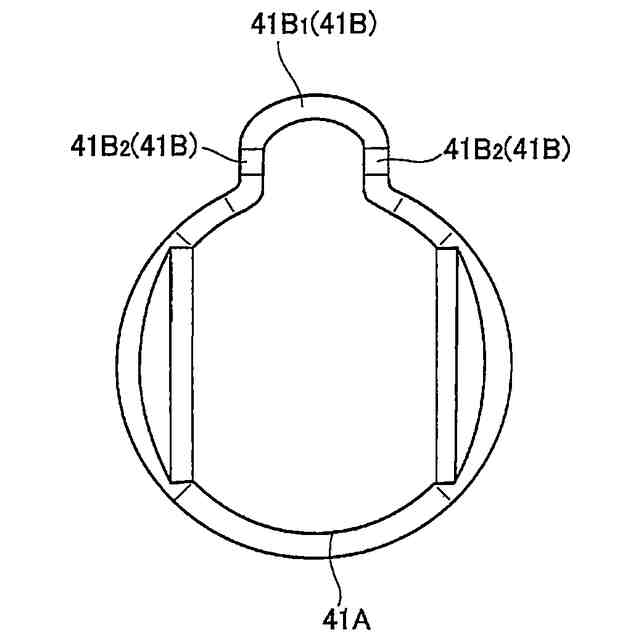

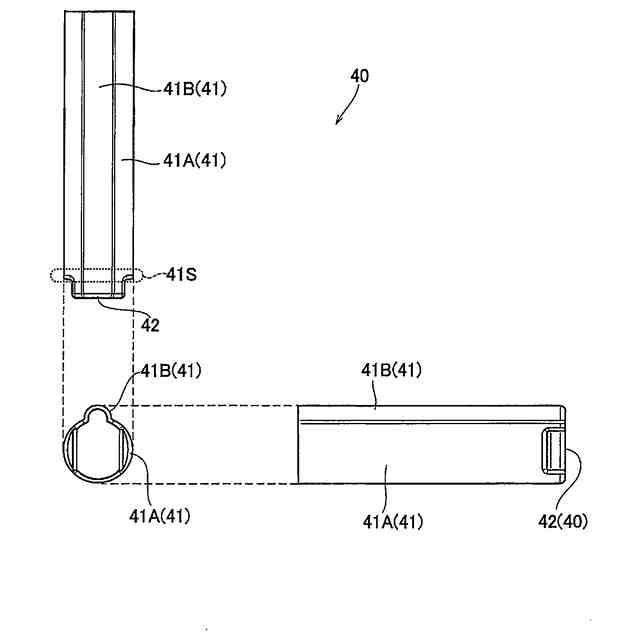

前記容器は、前記筒状部分の長手方向に沿って延在しており、かつ、前記筒状部分の長手方向と交差する方向で前記チャンバに隣接する第１チャネルと、前記筒状部分の長手方向に沿って前記チャンバ内を通る第２チャネルとを備え、
前記第１チャネルは、前記２チャネルと連通する、ヒータアッセンブリ。
続きを表示（約 1,200 文字）【請求項２】
前記ヒータは、前記筒状部分の外周面に接触するように配置される、請求項１に記載のヒータアッセンブリ。
【請求項３】

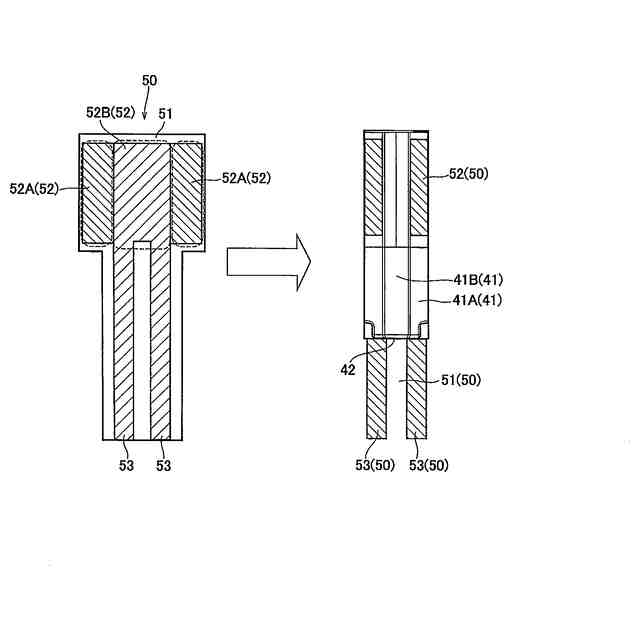

前記ヒータは、加熱要素と、前記加熱要素を支持する基材とを有し、
前記加熱要素は、前記筒状部分の周面における、前記第１チャネルと隣接する部分以外の配置対象部分に沿って設けられる、請求項１又は請求項２に記載のヒータアッセンブリ。
【請求項４】

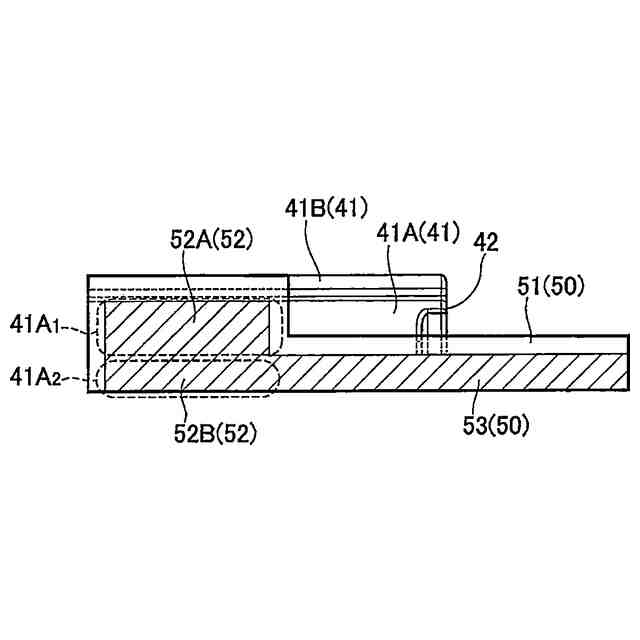

前記配置対象部分は、前記筒状部分の周面において、第１配置部分と、前記第１配置部分よりも前記第１チャネルから離れた第２配置部分とを含み、
前記第１配置部分における前記加熱要素のワット密度は、前記第２配置部分における前記加熱要素のワット密度よりも高い、請求項３に記載のヒータアッセンブリ。
【請求項５】
前記ヒータは、加熱要素と、前記加熱要素を支持する基材とを有し、
前記筒状部分は、前記香味発生物品を受け入れる第１端部と、前記筒状部分の長手方向において前記第１端部の反対側に設けられる第２端部とを有しており、
前記加熱要素は、前記第２端部から離間するように、前記筒状部分の周面に沿って設けられる、請求項１乃至請求項４のいずれかに記載のヒータアッセンブリ。
【請求項６】
前記容器は、前記第２端部を塞ぐ底板部分を有しており、
前記加熱要素は、前記底板部分に設けられることなく、前記筒状部分の周面に沿って設けられる、請求項５に記載のヒータアッセンブリ。
【請求項７】
前記筒状部分は、前記香味発生物品が前記チャンバに収容されたときに前記香味発生物品の先端部に当接する当接部を有する、請求項１乃至請求項６のいずれかに記載のヒータアッセンブリ。
【請求項８】
前記容器は、底板部分を有しており、
前記容器の前記底板部分に設けられ、前記香味発生物品が前記チャンバに収容されたときに前記香味発生物品の先端部に当接する台座であって、前記台座の周りに前記第１チャネルおよび前記第２チャネルと連通する環状の隙間を形成する台座をさらに備える、請求項１乃至請求項６のいずれかに記載のヒータアッセンブリ。
【請求項９】
前記筒状部分は、熱伝導性部材によって構成される、請求項１乃至請求項８のいずれかに記載のヒータアッセンブリ。
【請求項１０】
前記筒状部分は、前記香味発生物品を受け入れる第１端部と、前記筒状部分の長手方向において前記第１端部の反対側に設けられる第２端部とを有しており、
前記容器は、前記第２端部を塞ぐ底板部分を有しており、
前記筒状部分は、前記第１チャネルと前記第２チャネルとを連通させる第３チャネルを有する、請求項１乃至請求項９のいずれかに記載のヒータアッセンブリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、香味吸引器で用いるヒータアッセンブリ及び容器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、燃焼を伴わずに香味発生物品を加熱する香味吸引器が知られている。香味吸引器は、香味発生物品を収容するチャンバと、チャンバに収容される香味発生物品を加熱するヒータとを有する（例えば、特許文献１－３）。
【先行技術文献】
【特許文献】
【０００３】
特表２００１－５２１１２３号公報
特許第５９６３３７５号公報
国際公開第２０１６／２０７４０７号パンフレット
【発明の概要】
【０００４】
第１の特徴は、ヒータアッセンブリであって、香味発生物品を収容するチャンバを形成する筒状部分を有する容器と、前記筒状部分の周面に配置されるヒータとを備え、前記容器は、前記筒状部分の長手方向に沿って延在しており、かつ、前記筒状部分の長手方向と交差する方向で前記チャンバに隣接する第１チャネルと、前記筒状部分の長手方向に沿って前記チャンバ内を通る第２チャネルとを備え、前記第１チャネルは、前記２チャネルと連通することを要旨とする。
【０００５】
第２の特徴は、第１の特徴において、前記ヒータは、前記筒状部分の外周面に接触するように配置されることを要旨とする。
【０００６】
第３の特徴は、第１の特徴又は第２の特徴において、前記ヒータは、加熱要素と、前記加熱要素を支持する基材とを有し、前記加熱要素は、前記筒状部分の周面における、前記第１チャネルと隣接する部分以外の配置対象部分に沿って設けられることを要旨とする。
【０００７】
第４の特徴は、第３の特徴において、前記配置対象部分は、前記筒状部分の周面において、第１配置部分と、前記第１配置部分よりも前記第１チャネルから離れた第２配置部分とを含み、前記第１配置部分における前記加熱要素のワット密度は、前記第２配置部分における前記加熱要素のワット密度よりも高いことを要旨とする。
【０００８】
第５の特徴は、第１の特徴乃至第４の特徴のいずれかにおいて、前記ヒータは、加熱要素と、前記加熱要素を支持する基材とを有し、前記筒状部分は、前記香味発生物品を受け入れる第１端部と、前記筒状部分の長手方向において前記第１端部の反対側に設けられる第２端部とを有しており、前記加熱要素は、前記第２端部から離間するように、前記筒状部分の周面に沿って設けられることを要旨とする。
【０００９】
第６の特徴は、第５の特徴において、前記容器は、前記第２端部を塞ぐ底板部分を有しており、前記加熱要素は、前記底板部分に設けられることなく、前記筒状部分の周面に沿って設けられることを要旨とする。
【００１０】
第７の特徴は、第１の特徴乃至第６の特徴のいずれかにおいて、前記筒状部分は、前記香味発生物品が前記チャンバに収容されたときに前記香味発生物品の先端部に当接する当接部を有することを要旨とする。
（【００１１】以降は省略されています）
