公開番号2025109715
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025064458,2024109465
出願日2025-04-09,2019-08-20
発明の名称患者インターフェースのためのヘッドギア
出願人レスメド・プロプライエタリー・リミテッド
代理人個人,個人,個人
主分類A61M 16/06 20060101AFI20250717BHJP(医学または獣医学;衛生学)
要約【課題】呼吸関連疾患のスクリーニング、診断、監視、治療、予防および改善のうち1つ以上に関する。

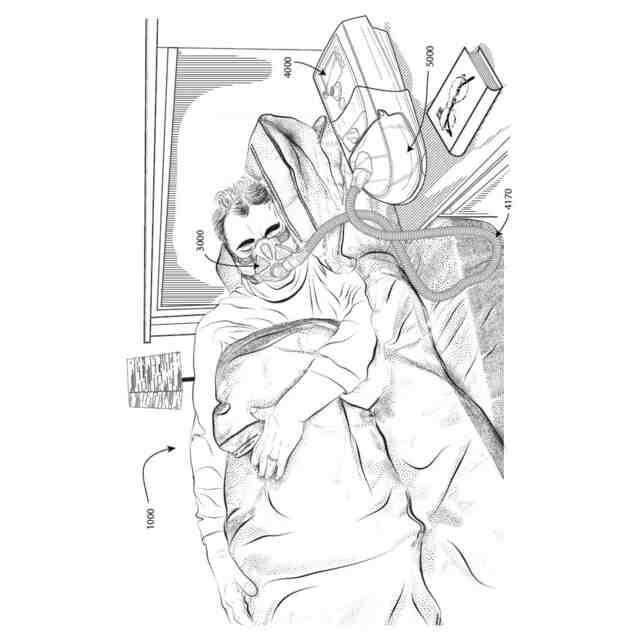

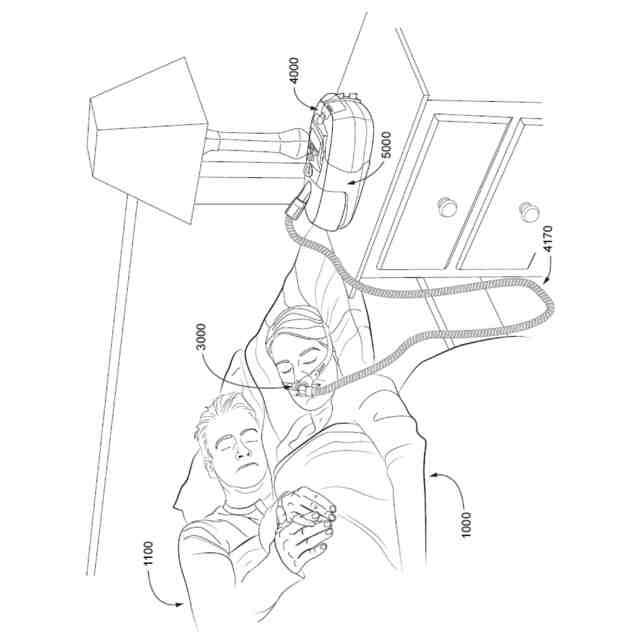

【解決手段】少なくとも1つのガス送達管を含む位置決めおよび安定化構造は、患者頭部の上方の接続ポートから空気流れを受容し、空気流れを患者の気道の入口へシール形成構造を介して送達させ、少なくとも1つのガス送達管は、延長可能な蛇腹構造を有する管壁を含み、延長可能な蛇腹構造は、複数の折り目を管壁内に含んで複数の隆起部および複数の溝部を交互に形成し、折り目は、少なくとも部分的に展開可能であるため、隆起部の分離を増大させて、延長可能な蛇腹構造を細長形状にすることができる、少なくとも1つのガス送達管と;管壁へ設けられた1つ以上の隆起部接続部であって、1つ以上の隆起部接続部はそれぞれ、複数の隆起部の2つ以上の隣接する隆起部を接続させ、隆起部の分離に耐えるように構成される、1つ以上の隆起部接続部とを含む。

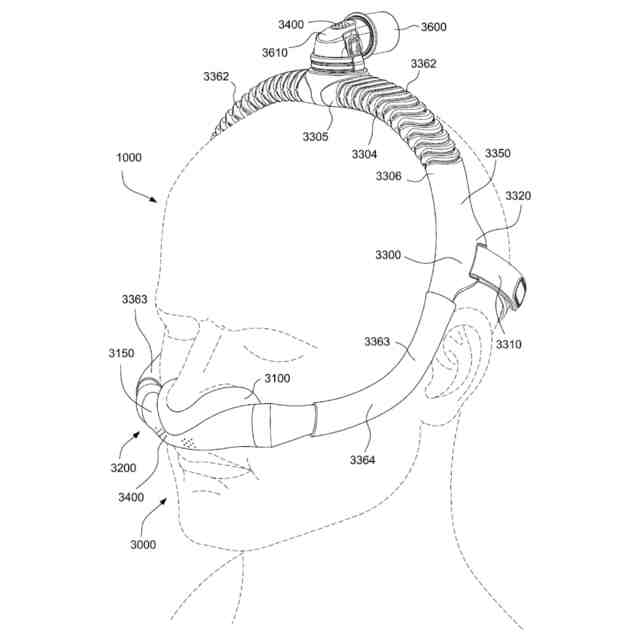

【選択図】図8A
特許請求の範囲【請求項１】
患者インターフェースのシール形成構造を患者頭部上の治療的に有効な位置に保持するための位置決め・安定化構造であって、
当該位置決め・安定化構造が、
・患者頭部上部上の接続ポートから空気流れを受容し、空気流れを前記シール形成構造を介して前記患者の気道の入口へ送達させるための少なくとも１つのガス送達管であって、少なくとも１つの前記ガス送達管は、使用時に、前記患者頭部の上耳底点の上方における前記患者頭部の少なくとも一領域に近接して位置決めされるように構築および配置され、少なくとも１つの前記ガス送達管は、中空内部を有しかつ前記ガス送達管の長さの少なくとも一部に沿って設けられた伸長可能な蛇腹構造を有する管壁を備え、
伸長可能な前記蛇腹構造が、
＊前記管壁にある複数の折り目であって、前記ガス送達管のうち非患者対向側に沿う第１の交互の一連の隆起部及び溝部と、前記ガス送達管のうち患者対向側に沿う第２の交互の一連の隆起部及び溝部と、を形成し、前記患者対向側が、前記ガス送達管の患者非対向側の反対側にある、折り目
を備え、
前記第１の交互の一連の隆起部及び溝部のうちの前記溝部が、第２の交互の一連の隆起部及び溝部のうちの前記溝部と非連続的である、位置決め・安定化構造。
続きを表示（約 1,300 文字）【請求項２】
前記第１の交互の一連の隆起部及び溝部が、前記第２の交互の一連の隆起部及び溝部よりも伸長剛性が低い、請求項１に記載の位置決め・安定化構造。
【請求項３】
複数の前記折り目は、前記ガス送達管の内側において、前記第１の交互の一連の隆起部及び溝部と前記第２の交互の一連の隆起部及び溝部とを形成する内部隆起部及び内部溝部を形成する、請求項２に記載の位置決め・安定化構造。
【請求項４】
前記第１の交互の一連の隆起部及び溝部における前記内部溝部は、前記ガス送達管の内側にわたって、前記第２の交互の一連の隆起部及び溝部における前記内部溝部の対応する１つの反対側に設けられ、複数の対向する溝部対を形成し、
対向する前記溝部対それぞれは、
－前記第１の交互の一連の隆起部及び溝部における１つの内部溝部である第１の内部溝部と、
－前記第２の交互の一連の隆起部及び溝部における１つの内部溝部である第２の内部溝部と、
を備え、
前記第１の内部溝部は、前記第２の内部溝部よりも大きい溝部深さを備える、請求項３に記載の位置決め・安定化構造。
【請求項５】
前記管壁は、対向する前記溝部対それぞれの前記第２の内部溝部の底部において、対応する対向する前記溝部対の前記第１の内部溝部の底部におけるよりも大きい材料厚さを備える、請求項４に記載の位置決め・安定化構造。
【請求項６】
前記第２の交互の一連の隆起部及び溝部における前記内部溝部それぞれの前記底部における前記材料厚さは、前記接続ポートに近接する第１の端部から第２の端部まで前記ガス送達管の長さに沿って減少する、請求項５に記載の位置決め・安定化構造。
【請求項７】
前記第１の交互の一連の隆起部及び溝部における前記内部溝部それぞれの前記底部における前記ガス送達管の前記材料厚さは、前記ガス送達管の長さに沿ってほぼ一定である、請求項５または６に記載の位置決め・安定化構造。
【請求項８】
前記第１及び第２の交互の一連の隆起部及び前記内部溝部における前記内部溝部の溝深さは、前記接続ポートに近接する第１の端部から第２の端部まで前記ガス送達管の長さに沿って減少する、請求項５から７のいずれか１項に記載の位置決め・安定化構造。
【請求項９】
前記第１の交互の一連の隆起部及び溝部における前記内部隆起部それぞれは、前記第２の交互の一連の隆起部及び溝部における対応する反対側の前記内部隆起部と連続的である、請求項４から８のいずれか１項に記載の位置決め・安定化構造。
【請求項１０】
前記位置決め・安定化構造は、前記管壁に設けられた隆起部接続部を備え、前記第２の交互の一連の隆起部及び溝部のうちの隣接する一対の隆起部を接続し、前記第１の交互の一連の隆起部及び溝部に対して、前記第２の交互の一連の隆起部及び溝部を硬質化する、請求項１から９のいずれか１項に記載の位置決め・安定化構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
１関連出願の相互参照
本出願は、２０１８年８月２０日に出願されたオーストラリア国仮出願番号６２／７６４，９９５の利益をクレームするもので、その内容を参照により本明細書に包含する。
続きを表示（約 1,600 文字）【０００２】
本特許文書の開示の一部は、著作権保護が与えられる内容を含む。著作権所有者は、何者かが本特許文書または本特許開示をファックスにより再生しても、特許庁の特許ファイルまたは記録に記載されるものであれば目的のものであれば異論は無いが、その他の目的については全ての著作権を保持する。
【背景技術】
【０００３】
２技術の背景
２．１技術の分野
本技術は、呼吸関連疾患のスクリーニング、診断、監視、治療、予防および改善のうち１つ以上に関する。本技術はまた、医療デバイスまたは装置と、その使用とに関する。
【０００４】
２．２関連技術の説明
２．２．１ヒトの呼吸器系およびその疾患

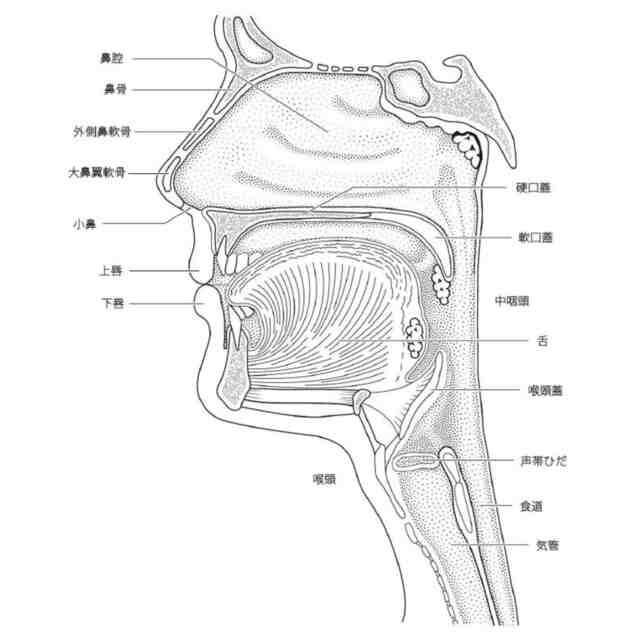

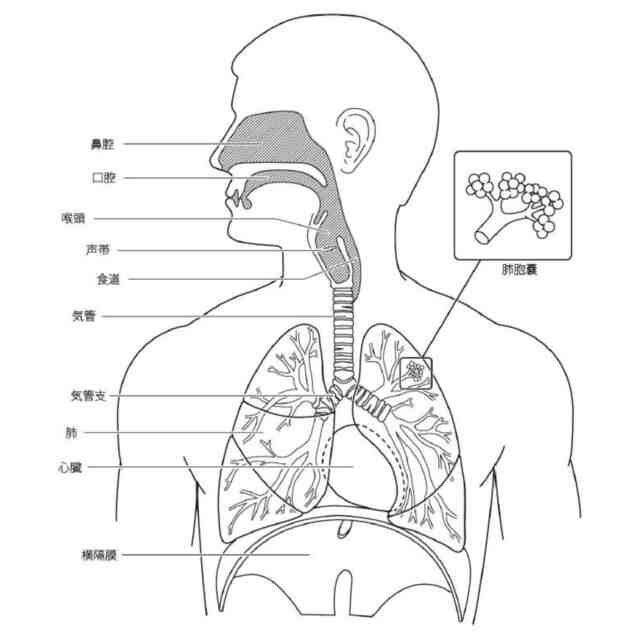

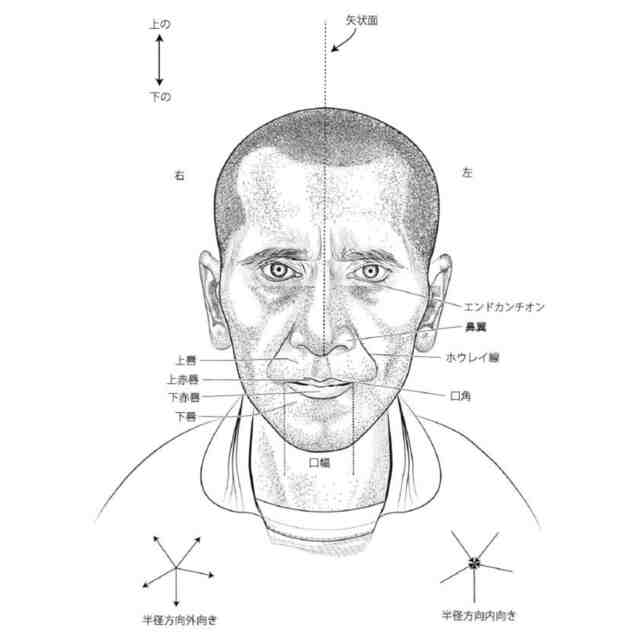

身体の呼吸器系は、ガス交換を促進させる。鼻および口腔は、患者の気道への入口を形成する。
【０００５】
これらの気道は、一連の分岐する管を含み、これらの管は、肺の奥深くに進むほど狭く、短くかつ多数になる。肺の主要な機能はガス交換であり、空気から酸素を静脈血中へ取り入れさせ、二酸化炭素を退出させる。気管は、右および左の主気管支に分かれ、これらの主気管支はさらに分かれて、最終的に終末細気管支となる。気管支は、伝導のための気道を構成するものであり、ガス交換には関与しない。気道がさらに分割されると呼吸細気管支となり、最終的には肺胞となる。肺の肺胞領域においてガス交換が行われ、この領域を呼吸領域と呼ぶ。以下を参照されたい：「ＲｅｓｐｉｒａｔｏｒｙＰｈｙｓｉｏｌｏｇｙ」，ｂｙＪｏｈｎＢ．Ｗｅｓｔ，ＬｉｐｐｉｎｃｏｔｔＷｉｌｌｉａｍｓ＆Ｗｉｌｋｉｎｓ，９ｔｈｅｄｉｔｉｏｎｐｕｂｌｉｓｈｅｄ２０１２。
【０００６】
一定範囲の呼吸器疾患が存在している。特定の疾患は、特定の発症（例えば、無呼吸、呼吸低下および過呼吸）によって特徴付けられ得る。
【０００７】
呼吸器疾患の例には、閉塞性睡眠時無呼吸（ＯＳＡ）、チェーン・ストークス呼吸（ＣＳＲ）、呼吸不全、肥満過換気症候群（ＯＨＳ）、慢性閉塞性肺疾患（ＣＯＰＤ）、神経筋疾患（ＮＭＤ）および胸壁疾患が含まれる。
【０００８】
閉塞性睡眠時無呼吸（ＯＳＡ）は、睡眠呼吸障害（ＳＤＢ）の１つの形態であり、睡眠時の上通気道の閉鎖または閉塞などの発症によって特徴付けられる。これは異常に小さい上気道と、舌の領域の筋緊張の通常の喪失、睡眠時の軟口蓋および後口咽頭壁の正常損失の組み合わせの結果である。このような状態に起因して、罹患患者の呼吸停止が典型的には３０～１２０秒にわたり、ときには一晩に２００～３００回も呼吸が停止する。その結果、日中の眠気が過度になり、心血管疾患および脳損傷の原因になり得る。この症候は一般的な疾患であり、特に中年の過体重の男性に多いが、患者に自覚症状は無い。特許文献１（Ｓｕｌｌｉｖａｎ）を参照されたい。
【０００９】
チェーン・ストークス呼吸（ＣＳＲ）は、別の形態の睡眠呼吸障害である。ＣＳＲは、患者の呼吸調節器の疾患であり、ＣＳＲサイクルとして知られる換気の漸増および漸減が交互に周期的に続く。ＣＳＲは、動脈血の脱酸素および再曝気の繰り返しによって特徴付けられる。反復低酸素症のため、ＣＳＲは有害であり得る。患者によっては、ＣＣＲは、重症不眠、交感神経活動の増加、および後負荷の増加の原因となる、反復性睡眠覚醒を随伴する。特許文献２（Ｂｅｒｔｈｏｎ－Ｊｏｎｅｓ）を参照されたい。
【００１０】
呼吸不全とは、呼吸器障害の総称であり、患者の需要を満たすための充分な酸素吸気または充分なＣＯ２呼気を肺が行うことができていないことを指す。呼吸不全は、以下の疾患のうちいくつかまたは全てを包含し得る。
（【００１１】以降は省略されています）
