特許ウォッチ

公開番号2025104689
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222670
出願日2023-12-28
発明の名称塗料組成物
出願人日本ペイント・インダストリアルコーティングス株式会社
代理人個人,個人,個人
主分類C09D 167/00 20060101AFI20250703BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】本開示は、塗料安定性が良好(粘度が適正範囲)であり、且つ、得られる塗膜の加工性及び耐久性が良好な塗料組成物の提供を目的とする。
【解決手段】本開示の塗料組成物は、
塗膜形成樹脂(A)及び架橋剤(B)を含み、
前記塗膜形成樹脂(A)は、ポリエステル樹脂(A1)を含み、
前記ポリエステル樹脂(A1)は、ポリカルボン酸とポリオールとの反応物を含み、

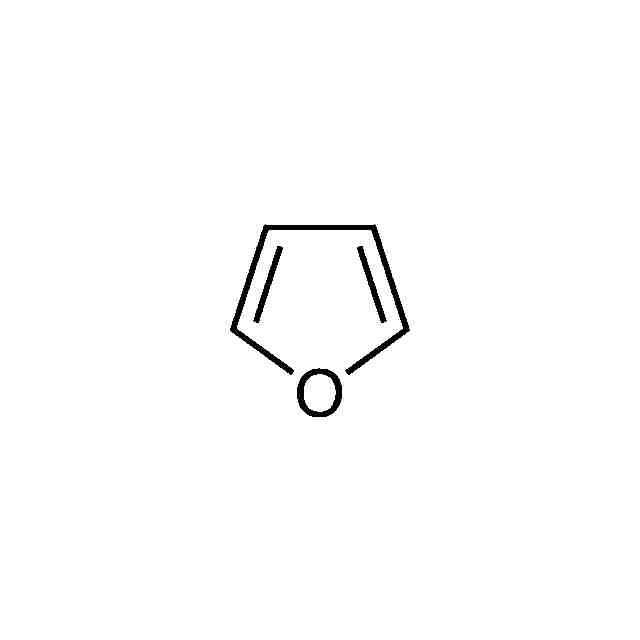

前記ポリカルボン酸は、ポリカルボン酸の総量100モル%中、フラン骨格を有するポリカルボン酸を20モル%以上と、ポリカルボン酸無水物を10モル%以上と、を含み、
前記ポリオールは、2価のポリオール及び3価のポリオールを含む。
【選択図】なし
特許請求の範囲【請求項１】
塗膜形成樹脂（Ａ）及び架橋剤（Ｂ）を含み、
前記塗膜形成樹脂（Ａ）は、ポリエステル樹脂（Ａ１）を含み、
前記ポリエステル樹脂（Ａ１）は、ポリカルボン酸とポリオールとの反応物を含み、
前記ポリカルボン酸は、ポリカルボン酸の総量１００モル％中、フラン骨格を有するポリカルボン酸を２０モル％以上と、ポリカルボン酸無水物を１０モル％以上と、を含み、
前記ポリオールは、２価のポリオール及び３価のポリオールを含む、塗料組成物。
続きを表示（約 750 文字）【請求項２】
前記フラン骨格を有するポリカルボン酸の含有率は、ポリカルボン酸の総量１００モル％中、９０モル％以下である、請求項１に記載の塗料組成物。
【請求項３】
前記３価のポリオールの含有率は、ポリオールの総量１００モル％中、５モル％以上３０モル％以下である、請求項１に記載の塗料組成物。
【請求項４】
前記ポリエステル樹脂（Ａ１）の酸価は、１ｍｇＫＯＨ／ｇ以上３０ｍｇＫＯＨ／ｇ以下である、請求項１に記載の塗料組成物。
【請求項５】
前記ポリエステル樹脂（Ａ１）の水酸基価は、１０ｍｇＫＯＨ／ｇ以上１５０ｍｇＫＯＨ／ｇ以下である、請求項１に記載の塗料組成物。
【請求項６】
前記ポリエステル樹脂（Ａ１）の重量平均分子量は、３５，０００以下である、請求項１に記載の塗料組成物。
【請求項７】
前記ポリエステル樹脂（Ａ１）のガラス転移温度は、－２０℃以上１００℃以下である、請求項１に記載の塗料組成物。
【請求項８】
前記架橋剤（Ｂ）は、アミノ樹脂及びブロックポリイソシアネート化合物からなる群より選ばれる１種以上を含む、請求項１に記載の塗料組成物。
【請求項９】
前記架橋剤（Ｂ）の含有量は、塗膜形成樹脂（Ａ）１００質量部に対して、１質量部以上１５０質量部以下である、請求項１に記載の塗料組成物。
【請求項１０】
請求項１～９のいずれか１項に記載の塗料組成物を、被塗物に塗装して、塗装膜を得る塗装工程、及び、
前記塗装膜を１５０℃以上２７０℃以下の温度で硬化させて塗膜を得る硬化工程、を含む、塗膜の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、塗料組成物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
冷延鋼板やめっき鋼板等の金属基材に塗装を施した塗装金属板はプレコート金属板（「ＰＣＭ」ともいう）とも呼ばれ、シャッター、雨戸、ドア、屋根及びサイディング等の建築部材、クーラー室外機等の電気機器類の外装材、並びに内装材等の各種の部材として用いられている。通常、プレコート金属板は、金属板の表面に、塗料組成物によって塗装を施し、塗膜を形成させた後、様々な製品へと加工される。
【０００３】
このような用途の塗膜形成樹脂としては、種々のものが用いられるが、中でもポリエステル樹脂は、比較的安価であり、且つ密着性、可とう性、硬度等の諸物性に優れているため多用されている。
【０００４】
現在流通しているプラスチック（合成樹脂、ポリマー）の多くは、石油由来の原料から製造されており、最終的には廃棄・焼却されることにより、大気中に温室効果ガス（ＧＨＧ）が大量に排出される。これらは地球温暖化の主原因の一つであるため、近年、その対策として、ＧＨＧ排出量の削減の方法が種々検討されている。塗料分野においても、主な構成要素である塗膜形成樹脂はプラスチック（合成樹脂、ポリマー）から成るため、それを再生可能な原材料を用いて製造する方法が種々検討されている。前記再生可能な原材料としては、バイオマス（特に植物）由来の原材料が注目されている。
【０００５】
ポリエステル樹脂に関するバイオマス由来の原材料としては、多価カルボン酸として、コハク酸、グルタル酸、セバシン酸、アゼライン酸、フェルラ酸、カフェ酸、ダイマー酸、ダイマー酸ジオール及び２，５－フランジカルボン酸等が挙げられる。これらの中でも、２，５－フランジカルボン酸は、イソフタル酸やテレフタル酸の代替原材料として注目されている。
【０００６】
特許文献１には、多価カルボン酸成分と多価アルコール成分を共重合成分とし、ポリエステル樹脂を構成する多価カルボン酸成分のうち、フラン骨格を有する多価カルボン酸成分を１０モル％以上有し、ポリエステル樹脂を構成する多価アルコール成分のうち、炭素数６以上の脂環族ジオールを１０～５０モル％含有し、ガラス転移温度が７０℃未満であるポリエステル樹脂が記載されている。
【０００７】
特許文献２には、多価カルボン酸成分と多価アルコール成分を共重合成分とし、ポリエステル樹脂を構成する多価カルボン酸成分のうち、フラン骨格を有する多価カルボン酸成分を１０モル％以上有し、ポリエステル樹脂を構成する多価アルコール成分が２種以上であり、ガラス転移温度が７０℃以上であるポリエステル樹脂が記載されている。
【０００８】
特許文献３には、多価カルボン酸成分と多価アルコール成分を共重合成分とし、ポリエステル樹脂を構成する多価カルボン酸成分のうち、フラン骨格を有する多価カルボン酸成分を１０モル％以上有し、ポリエステル樹脂を構成する多価アルコール成分が２種以上であり、酸価が７０ｅｑ／ｔ以上、４００ｅｑ／ｔ以下であるポリエステル樹脂が記載されている。
【先行技術文献】
【特許文献】
【０００９】
国際公開第２０２３／１５７７７１号
国際公開第２０２３／１５７８３７号
国際公開第２０２３／１５７８４０号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
塗料分野では、塗料組成物から得られる塗膜が、適切な膜厚で所望の性能を発現することが求められ、更に外観も良好であることも求められる。そのためには、適切な固形分濃度において、適切な粘性挙動を有すること、すなわち、塗装作業性が良好であることが必要である。
（【００１１】以降は省略されています）

関連特許
