公開番号2025103659
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221198
出願日2023-12-27
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類G02F 1/1368 20060101AFI20250702BHJP(光学)
要約【課題】ゲート絶縁膜の損傷を抑制することができる電気光学装置、および電子機器を提供すること。
【解決手段】電気光学装置は、基板と、前記基板から遠ざかる方向に並ぶ、半導体層、ゲート絶縁膜、およびゲート電極を有するトランジスターと、前記トランジスターを覆う第1絶縁層と、前記第1絶縁層に設けられ、前記ゲート電極に接続される第1コンタクトと、前記第1絶縁層に設けられた第1遮光膜と、前記基板と前記半導体層との間に設けられた第2遮光膜と、を備え、前記第2遮光膜は、前記基板の法線方向に見て、前記半導体層と重なる第1部分と、前記半導体層と異なる位置で前記第1遮光膜と重なる第2部分と、を有する。
【選択図】図8
特許請求の範囲【請求項1】
基板と、
前記基板から遠ざかる方向に並ぶ、半導体層、ゲート絶縁膜、およびゲート電極を有するトランジスターと、
前記トランジスターを覆う第1絶縁層と、
前記第1絶縁層に設けられ、前記ゲート電極に接続される第1コンタクトと、
前記第1絶縁層に設けられた第1遮光膜と、
前記基板と前記半導体層との間に設けられた第2遮光膜と、を備え、
前記第2遮光膜は、前記基板の法線方向に見て、前記半導体層と重なる第1部分と、前記半導体層と異なる位置で前記第1遮光膜と重なる第2部分と、を有する、
ことを特徴とする電気光学装置。
続きを表示(約 920 文字)【請求項2】
前記第2遮光膜と前記第1遮光膜とは、容量結合している、
請求項1に記載の電気光学装置。
【請求項3】
前記第2部分は、前記法線方向に見て、前記第1部分の前記半導体層とは反対側に位置する、
請求項1に記載の電気光学装置。
【請求項4】
前記第1遮光膜は、前記法線方向に見て、前記ゲート電極と重なる部分を有する、
請求項1に記載の電気光学装置。
【請求項5】
前記第1遮光膜と前記ゲート電極とは、容量結合している。
請求項4に記載の電気光学装置。
【請求項6】
前記半導体層は、チャネル領域と、ドレイン領域と、前記ドレイン領域よりも不純物濃度の低い低濃度ドレイン領域とを有し、
前記第2遮光膜は、前記法線方向にみて前記低濃度ドレイン領域と重なる、
請求項4に記載の電気光学装置。
【請求項7】
前記第1遮光膜は、前記法線方向にみて前記低濃度ドレイン領域と重なる、
請求項6に記載の電気光学装置。
【請求項8】
前記第2遮光膜は、前記法線方向に見て前記半導体層を覆うように設けられる、
請求項1に記載の電気光学装置。
【請求項9】
画像を表示する表示領域と、前記表示領域の外側に設けられる周辺領域とを備え、
前記周辺領域には、前記表示領域に配置される配線に電気的に接続される周辺回路を有し、
前記周辺回路は、前記トランジスター、前記第1コンタクト、前記第1遮光膜、および前記第2遮光膜を有する、
請求項1に記載の電気光学装置。
【請求項10】
画像を表示する表示領域と、前記表示領域の外側に設けられる周辺領域とがさらに存在し、
前記周辺領域には、走査線に接続された走査線駆動回路が設けられており、
前記走査線駆動回路は、前記トランジスター、前記第1コンタクト、前記第1遮光膜、および前記第2遮光膜を有する。
請求項1に記載の電気光学装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、電気光学装置および電子機器に関する。
続きを表示(約 2,100 文字)【背景技術】
【0002】
プロジェクター等の電子機器には、例えば、画素ごとに光学的特性を変更可能な液晶表示装置等の電気光学装置が用いられる。当該電気光学装置の例として、特許文献1に記載の電気光学装置が知られている。
【0003】
特許文献1に記載の電気光学装置は、半導体層と、ゲート電極と、これらの間に設けられるゲート絶縁膜とを有するトランジスターを備える。当該トランジスターのゲート電極は、それより上層の層間絶縁膜に設けられた第1コンタクトホールに電気的に接続されている。また、当該トランジスターよりも下層には、遮光層が設けられている。当該遮光層は、平面視で、ゲート電極およびゲート絶縁膜と重なっている。
【先行技術文献】
【特許文献】
【0004】
特開2020-160208号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかし、遮光層がゲート絶縁膜と平面視で重なっている場合、第1コンタクトホールを形成するための孔を層間絶縁層にエッチングにより形成する際、当該エッチングによりゲート絶縁膜が破壊されるおそれがあった。
【課題を解決するための手段】
【0006】
本発明の電気光学装置の一態様は、基板と、前記基板から遠ざかる方向に並ぶ、半導体層、ゲート絶縁膜、およびゲート電極を有するトランジスターと、前記トランジスターを覆う第1絶縁層と、前記第1絶縁層に設けられ、前記ゲート電極に接続される第1コンタクトと、前記第1絶縁層に設けられた第1遮光膜と、前記基板と前記半導体層との間の層に設けられた第2遮光膜と、を備え、前記第2遮光膜は、前記基板の法線方向に見て、前記半導体層と重なる第1部分と、前記半導体層と異なる位置で前記第1遮光膜と重なる第2部分と、を有する。
【0007】
本発明の電子機器の一態様は、電気光学装置と、前記電気光学装置の動作を制御する制御部と、を有する。
【図面の簡単な説明】
【0008】
実施形態に係る電気光学装置の平面図である。
図1に示す電気光学装置のA-A線の断面図である。
図1の電気光学装置における周辺回路を模式的に示す図である。
図1の素子基板の電気的な構成を示す等価回路図である。
図2の表示領域における素子基板の一部を示している。

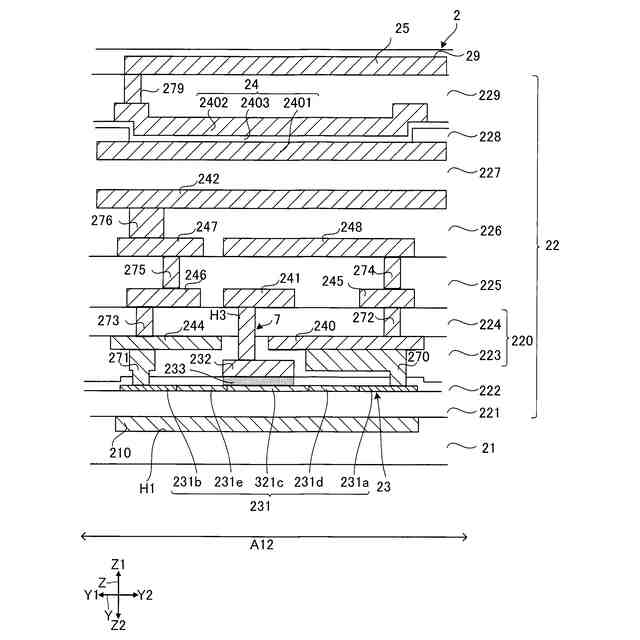

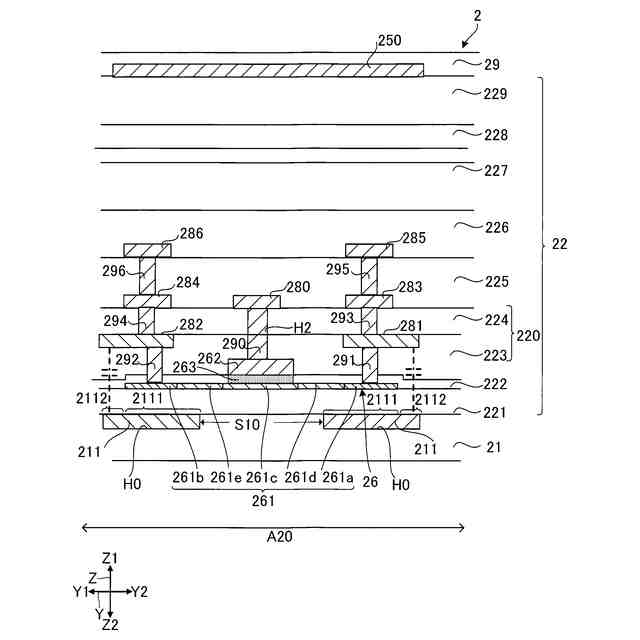

図4のA1―A1線の断面図である。

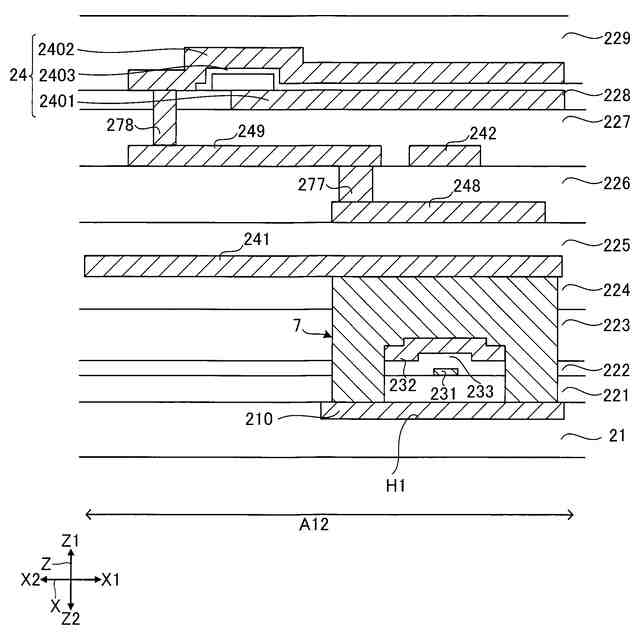

図4のA2―A2線の断面図である。
図3の周辺領域のうち走査線駆動回路の一部が図示される。
図8の単位回路が有するトランジスターの平面的な配置を示す図である。
図8の第2遮光膜と半導体層との平面的な配置を示す図である。

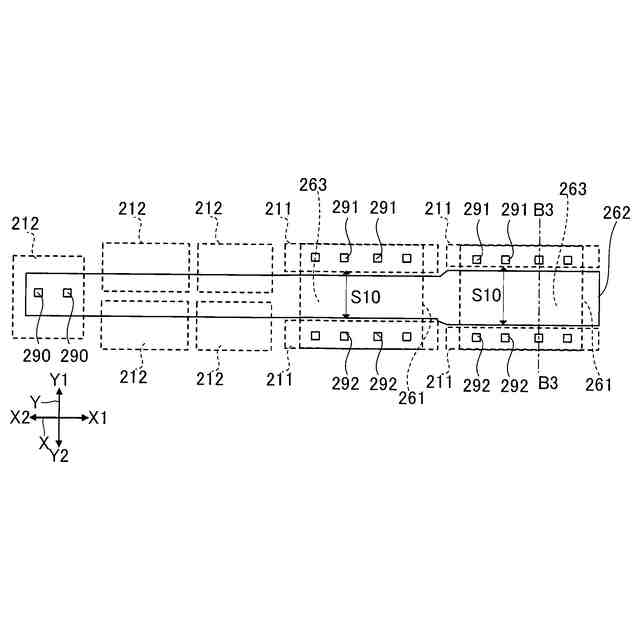

図8の第1遮光膜と第2遮光膜との平面的な配置を示す図である。
比較例におけるコンタクトホールのエッチングを説明するための図である。
本実施形態におけるコンタクトホールのエッチングを説明するための図である。
図6に示す第4遮光膜および第2トランジスターの平面的な配置を示す図である。
第2実施形態の第1遮光膜と第2遮光膜とを示す断面図である。
第2実施形態の第1遮光膜と第2遮光膜とを示す平面図である。
第3実施形態の第1遮光膜と第2遮光膜とを示す断面図である。
第3実施形態の第1遮光膜と第2遮光膜とを示す平面図である。
第1変形例の第1遮光膜および第2遮光膜を示す断面図である。
第2変形例の素子基板の表示領域の一部を示す図である。
第2変形例の素子基板の周辺領域の一部を示す図である。
電子機器の一例であるパーソナルコンピューターを示す斜視図である。
電子機器の一例であるスマートフォンを示す平面図である。
電子機器の一例であるプロジェクターを示す模式図である。
【発明を実施するための形態】
【0009】
以下、添付図面を参照しながら本発明に係る好適な実施形態を説明する。なお、図面において各部の寸法または縮尺は実際と適宜に異なり、理解を容易にするために模式的に示す部分もある。また、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られない。
【0010】
A.電気光学装置
1.基本構成
図1は、実施形態に係る電気光学装置100の平面図である。図2は、図1に示す電気光学装置100のA-A線の断面図である。以下では、説明の便宜上、互いに直交するX軸、Y軸およびZ軸を適宜用いて説明する。また、X軸に沿う一方向をX1方向と表記し、X1方向とは反対の方向をX2方向と表記する。同様に、Y軸に沿う一方向をY1方向と表記し、Y1方向とは反対の方向をY2方向と表記する。Z軸に沿う一方向をZ1方向と表記し、Z1方向とは反対の方向をZ2方向と表記する。
(【0011】以降は省略されています)
