公開番号2025115455
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009915
出願日2024-01-26
発明の名称位置推定装置、位置推定装置の位置推定方法、及び、位置推定システム
出願人セイコーエプソン株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類A63B 71/06 20060101AFI20250731BHJP(スポーツ;ゲーム;娯楽)
要約【課題】競技者のコース上の位置を適正に推定する。
【解決手段】サーバー装置2は、コースCUに沿って競技者Uが移動するマラソンに参加する競技者Uに取付けられる移動通信装置1から、所定期間が経過する度に、位置情報JPS、及び速度情報JVLを取得する第1取得部211と、コースCUを示すコース情報JCを記憶するコース記憶部215と、第1取得部211が移動通信装置1から位置情報JPS、及び速度情報JVLを取得しない期間において、第1取得部211が取得した最新の位置情報JPSである最新位置情報JPSA、及び最新の速度情報JVLである最新速度情報JVLAと、コース情報JCとに基づいて、競技者Uの移動速度VLを推定し、推定した移動速度VLを用いて、競技者UのコースCU上の位置PSを推定する位置推定部213と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置から、所定期間が経過する度に、前記位置情報、及び前記速度情報を取得する第１取得部と、
前記コースを示すコース情報を記憶するコース記憶部と、
前記第１取得部が前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記第１取得部が取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定する位置推定部と、
を備える、位置推定装置。
続きを表示（約 1,700 文字）【請求項２】
前記コース情報は、前記コースにおける緯度を示す緯度情報、及び前記コースにおける経度を示す経度情報と、前記コースにおける前記緯度、及び前記経度に対応する標高を示す標高情報と、を含み、
前記位置推定部は、前記標高情報に基づいて、前記競技者の移動速度を推定する、
請求項１に記載の位置推定装置。
【請求項３】
前記位置推定部は、前記標高情報に基づいて、前記標高の変化が前記競技者の移動速度に及ぼす影響を示す第１補正係数を求め、前記第１補正係数と前記最新速度情報とを用いて、前記競技者の移動速度を推定する、
請求項２に記載の位置推定装置。
【請求項４】
前記位置推定部は、前記最新速度情報と、前記最新速度情報を前記通信装置が取得した時点からの経過時間とに基づき、前記最新位置情報が示す位置からの移動距離を求め、
前記位置推定部は、前記移動距離に対応する前記標高の変化に応じて、前記第１補正係数を求める、
請求項３に記載の位置推定装置。
【請求項５】
前記位置推定部は、前記緯度情報、及び前記経度情報に基づいて、前記コースの曲折が前記競技者の移動速度に及ぼす影響を示す第２補正係数を求め、前記第２補正係数と前記最新速度情報とを用いて、前記競技者の移動速度を推定する、
請求項２に記載の位置推定装置。
【請求項６】
前記位置推定部は、前記最新速度情報と、前記最新速度情報を前記通信装置が取得した時点からの経過時間とに基づき、前記最新位置情報が示す位置からの移動距離を求め、
前記位置推定部は、前記移動距離に対応する前記緯度、及び前記経度の変化に応じて、前記第２補正係数を求める、
請求項５に記載の位置推定装置。
【請求項７】
前記競技における前記競技者の順位を示す順位情報を取得する第２取得部を備え、
前記位置推定部は、前記順位に応じて、前記競技者の移動速度を補正する第３補正係数を求め、前記第３補正係数と前記最新速度情報とを用いて、前記競技者の移動速度を推定する、
請求項１に記載の位置推定装置。
【請求項８】
コースを示すコース情報を予め記憶することと、
前記コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置から、所定期間が経過する度に、前記位置情報、及び前記速度情報を取得することと、
前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記通信装置から取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定することと、
を含む、位置推定装置の位置推定方法。
【請求項９】
コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置と、前記通信装置と通信する位置推定装置と、を備え、
前記位置推定装置は、
所定期間が経過する度に、前記通信装置から前記位置情報、及び前記速度情報を取得する第１取得部と、
前記コースを示すコース情報を記憶するコース記憶部と、
前記第１取得部が前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記第１取得部が取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定する位置推定部と、
を備える、位置推定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位置推定装置、位置推定装置の位置推定方法、及び、位置推定システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、リアルタイム位置情報提供システムが、事前に競技コースを競技者に走行させ、各区間での平均スピード情報を算出し、算出された平均スピードを基づいて競技者の区間ごとの速度係数を取得する、ことが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１７６９２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された技術では、事前に取得した速度係数が実際のレースにおける速度係数と必ずしも同じではない可能性があるため、事前に取得した速度係数を用いて、実際のレースにおける競技者の位置を適正に予測することが困難であった。
【課題を解決するための手段】
【０００５】
本開示の一態様は、コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置から、所定期間が経過する度に、前記位置情報、及び前記速度情報を取得する第１取得部と、前記コースを示すコース情報を記憶するコース記憶部と、前記第１取得部が前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記第１取得部が取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定する位置推定部と、を備える、位置推定装置である。
【０００６】
本開示の他の一態様は、コースを示すコース情報を予め記憶することと、前記コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置から、所定期間が経過する度に、前記位置情報、及び前記速度情報を取得することと、前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記通信装置から取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定することと、を含む、位置推定装置の位置推定方法である。
【０００７】
本開示の更に別の一態様は、コースに沿って競技者が移動する競技に参加する競技者に取付けられ、ＧＮＳＳシステムからの信号に基づいて、前記競技者の位置を示す位置情報及び前記競技者の移動速度を示す速度情報を取得する通信装置と、前記通信装置と通信する位置推定装置と、を備え、前記位置推定装置は、所定期間が経過する度に、前記通信装置から前記位置情報、及び前記速度情報を取得する第１取得部と、前記コースを示すコース情報を記憶するコース記憶部と、前記第１取得部が前記通信装置から前記位置情報、及び前記速度情報を取得しない期間において、前記第１取得部が取得した最新の前記位置情報である最新位置情報、及び最新の前記速度情報である最新速度情報と、前記コース情報とに基づいて、前記競技者の移動速度を推定し、推定した移動速度を用いて、前記競技者の前記コース上の位置を推定する位置推定部と、を備える、位置推定システムである。
【図面の簡単な説明】
【０００８】
本実施形態に係る位置推定システムの構成の一例を示す図。

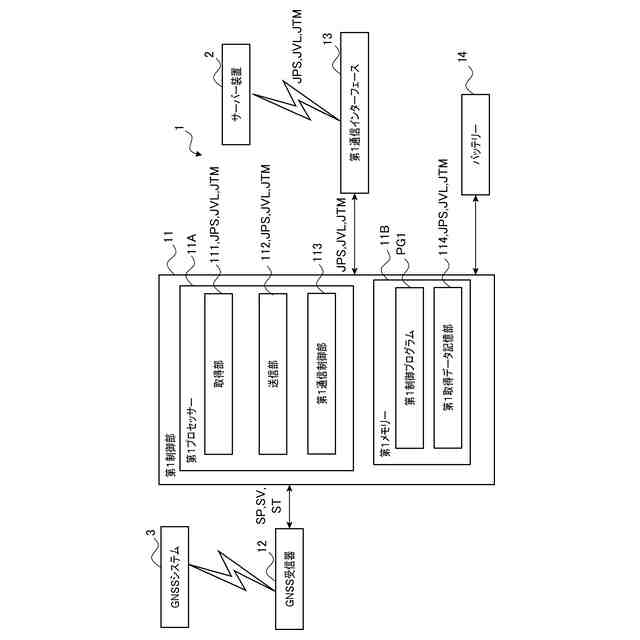

移動通信装置の構成の一例を示す図。

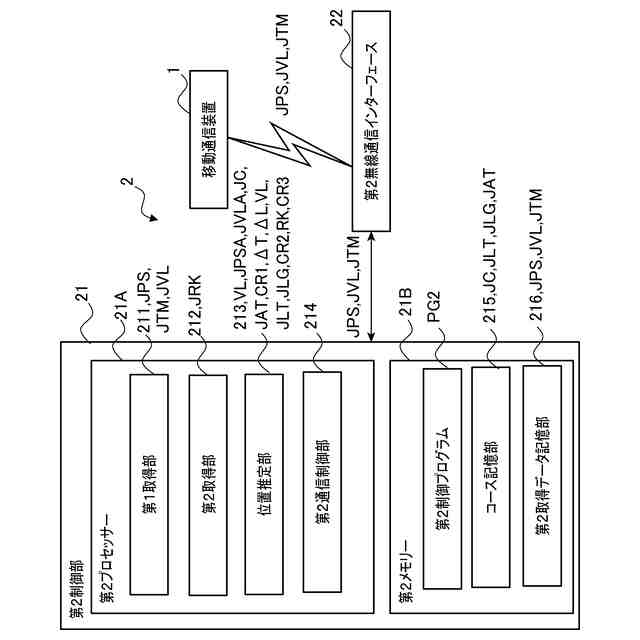

サーバー装置の構成の一例を示す図。

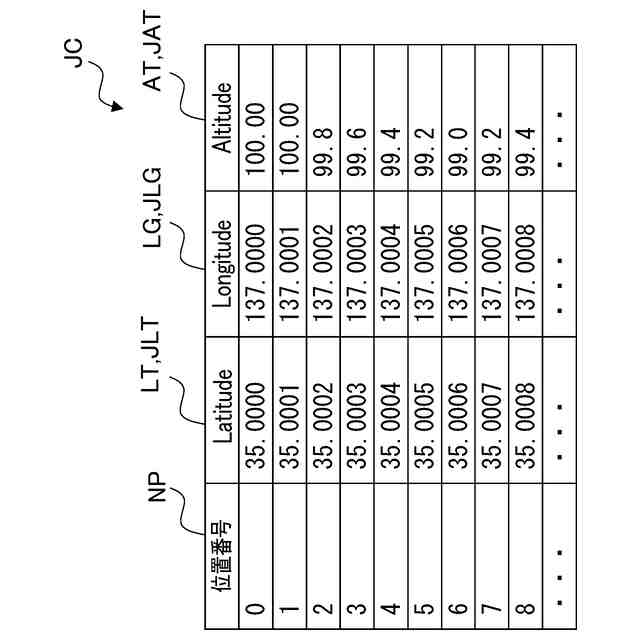

コース情報の一例を示す図表。

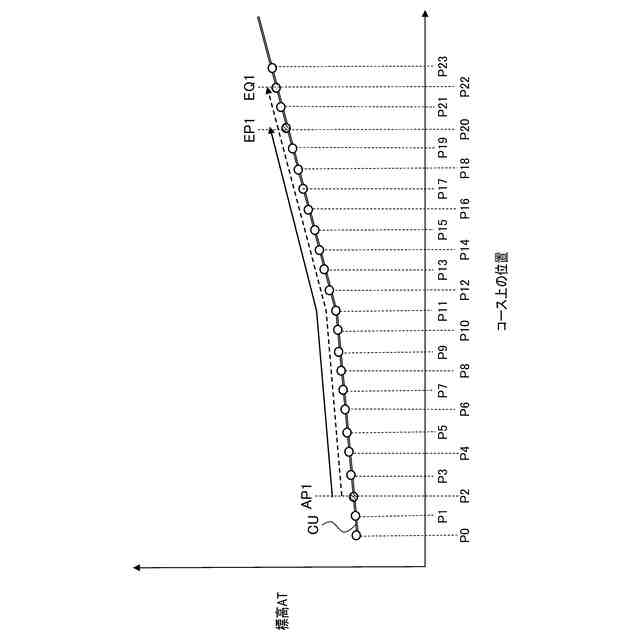

高低差があるコースの一例を示す図。

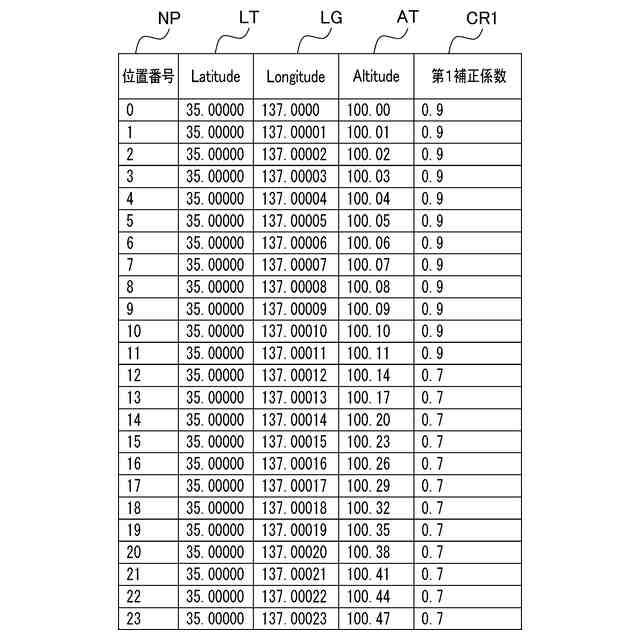

図５に対応する第１補正係数の一例を示す図。

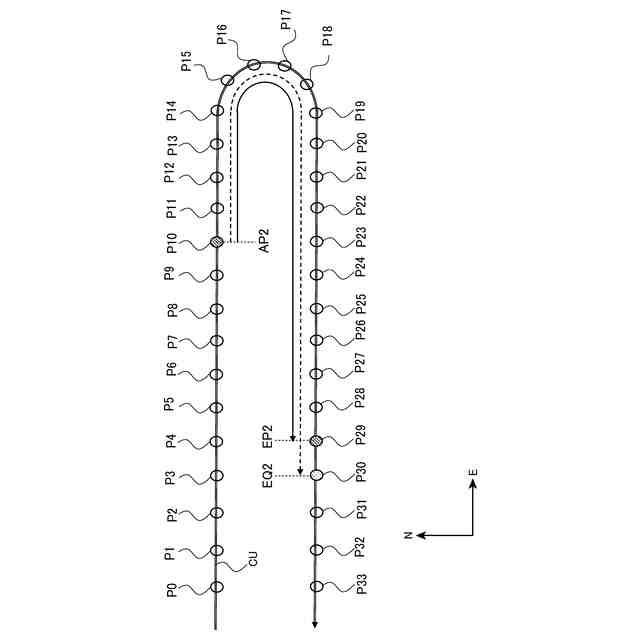

曲折があるコースの一例を示す図。

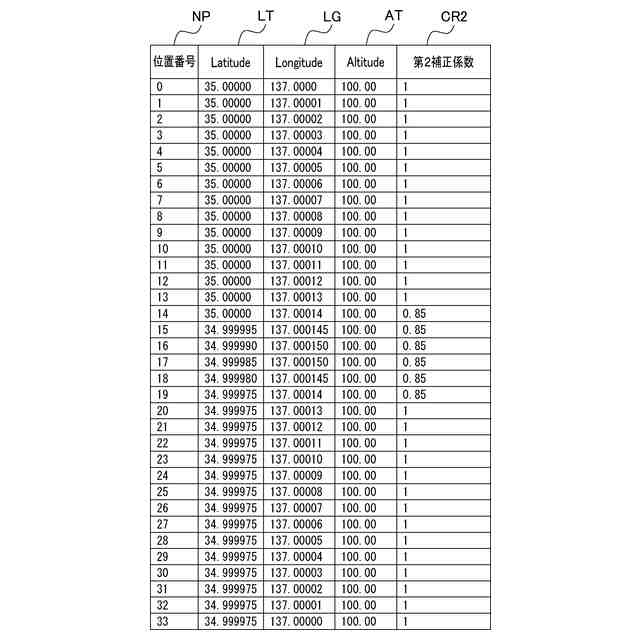

図７に対応する第２補正係数の一例を示す図表。
高低差及び曲折があるコースの一例を示す図。
図９に対応する第１補正係数、及び第２補正係数の一例を示す図表。
第２制御部の処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本実施形態について説明する。
【００１０】

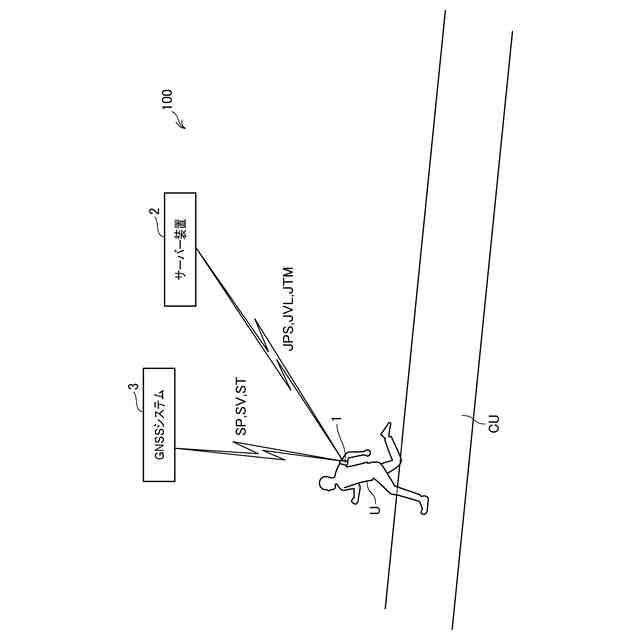

まず、図１を参照して、本実施形態に係る位置推定システム１００の構成について説明する。図１は、本実施形態に係る位置推定システム１００の構成の一例を示す図である。
図１に示すように、位置推定システム１００は、移動通信装置１、及びサーバー装置２、を備える。
（【００１１】以降は省略されています）
