発明の名称プロジェクションシステム、及び、プロジェクションシステム用基台
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20250801BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】複数のプロジェクターを容易に設置できるようにする。
【解決手段】画像光を投写する第1プロジェクターと、画像光を投写する第2プロジェクターと、第1プロジェクターと第2プロジェクターとを支持する支持面を有する基台と、を備え、第1プロジェクターの底面に第1嵌合穴が設けられ、第2プロジェクターの底面に第2嵌合穴が設けられ、基台には、第1プロジェクターを支持面に固定する第1固定構造が第1嵌合穴に対応して設けられ、第2プロジェクターを支持面に固定する第2固定構造が第2嵌合穴に対応して設けられる、プロジェクションシステム。
【選択図】図1
特許請求の範囲【請求項１】
画像光を投写する第１プロジェクターと、
画像光を投写する第２プロジェクターと、
前記第１プロジェクターと前記第２プロジェクターとを支持する支持面を有する基台と、を備え、
前記第１プロジェクターの底面に第１嵌合穴が設けられ、
前記第２プロジェクターの底面に第２嵌合穴が設けられ、
前記基台には、前記第１プロジェクターを前記支持面に固定する第１固定構造が前記第１嵌合穴に対応して設けられ、前記第２プロジェクターを前記支持面に固定する第２固定構造が前記第２嵌合穴に対応して設けられる、プロジェクションシステム。
続きを表示（約 1,200 文字）【請求項２】
前記第１嵌合穴の形状は前記第２嵌合穴と異なり、前記第１固定構造は前記第２固定構造と異なる構造である、請求項１に記載のプロジェクションシステム。
【請求項３】
前記第１嵌合穴の形状は前記第２嵌合穴の形状と同一であり、前記第１固定構造は前記第２固定構造と共通する構成を有する、請求項１に記載のプロジェクションシステム。
【請求項４】
前記第１固定構造および前記第２固定構造は、その少なくとも一部が前記支持面に着脱可能である、請求項１に記載のプロジェクションシステム。
【請求項５】
前記第１嵌合穴及び前記第２嵌合穴は、内部にねじ構造を有するねじ穴であり、
前記第１固定構造は前記第１嵌合穴に結合可能なねじ構造を有し、前記第２固定構造は前記第２嵌合穴に結合可能なねじ構造を有する、請求項１に記載のプロジェクションシステム。
【請求項６】
画像光を投写する第３プロジェクターを備え、
前記第３プロジェクターの底面には第３嵌合穴が設けられ、
前記基台には、前記第３プロジェクターを前記支持面に固定する第３固定構造が前記第３嵌合穴に対応して設けられる、請求項１に記載のプロジェクションシステム。
【請求項７】
前記第１固定構造は、前記支持面に沿って前記第２固定構造に対して相対的に移動可能である、請求項１から請求項５のいずれかに記載のプロジェクションシステム。
【請求項８】
前記プロジェクションシステムを鉛直方向において下向きに平面視した場合に、前記第１固定構造は、前記第２固定構造に対して、前記支持面に平行な面内における第１方向、及び、前記第１方向に直交する第２方向に相対的に移動可能である、請求項６に記載のプロジェクションシステム。
【請求項９】
第１プロジェクター及び第２プロジェクターを固定可能なプロジェクションシステム用基台であって、
支持面と、
前記支持面に前記第１プロジェクターを固定する第１固定構造と、
前記支持面に前記第２プロジェクターを固定する第２固定構造と、を備え、
前記第１固定構造は、前記第１プロジェクターの底面に設けられた第１嵌合穴に結合可能な第１突出部を有し、
前記第２固定構造は、前記第２プロジェクターの底面に設けられた第２嵌合穴に結合可能な第２突出部を有し、
前記第１突出部および前記第２突出部の少なくともいずれかは前記支持面において移動可能である、
プロジェクションシステム用基台。
【請求項１０】
前記第１突出部の形状は前記第２突出部と異なる、請求項９に記載のプロジェクションシステム用基台。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクションシステム、及び、プロジェクションシステム用基台に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、複数のプロジェクターを利用して投射対象に画像を投写するプロジェクションシステムが知られている（例えば、特許文献１参照）。特許文献１は、複数のプロジェクターのそれぞれに部分画像を投写させて、１つの大きな投写画像を得る、マルチプロジェクションシステムを開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１７９８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数のプロジェクターを、適切な位置に、適切な方向を向けて設置するためには、大がかりな装置を用いる必要があり、設置及び調整の作業負担が大きいという課題があった。
【課題を解決するための手段】
【０００５】
本開示に係る一態様は、画像光を投写する第１プロジェクターと、画像光を投写する第２プロジェクターと、前記第１プロジェクターと前記第２プロジェクターとを支持する支持面を有する基台と、を備え、前記第１プロジェクターの底面に第１嵌合穴が設けられ、前記第２プロジェクターの底面に第２嵌合穴が設けられ、前記基台には、前記第１プロジェクターを前記支持面に固定する第１固定構造が前記第１嵌合穴に対応して設けられ、前記第２プロジェクターを前記支持面に固定する第２固定構造が前記第２嵌合穴に対応して設けられる、プロジェクションシステムである。
【０００６】
本開示に係る別の一態様は、第１プロジェクター及び第２プロジェクターを固定可能なプロジェクションシステム用基台であって、支持面と、前記支持面に前記第１プロジェクターを固定する第１固定構造と、前記支持面に前記第２プロジェクターを固定する第２固定構造と、を備え、前記第１固定構造は、前記第１プロジェクターの底面に設けられた第１嵌合穴に結合可能な第１突出部を有し、前記第２固定構造は、前記第２プロジェクターの底面に設けられた第２嵌合穴に結合可能な第２突出部を有し、前記第１突出部および前記第２突出部の少なくともいずれかは前記支持面において移動可能である、プロジェクションシステム用基台である。
【図面の簡単な説明】
【０００７】

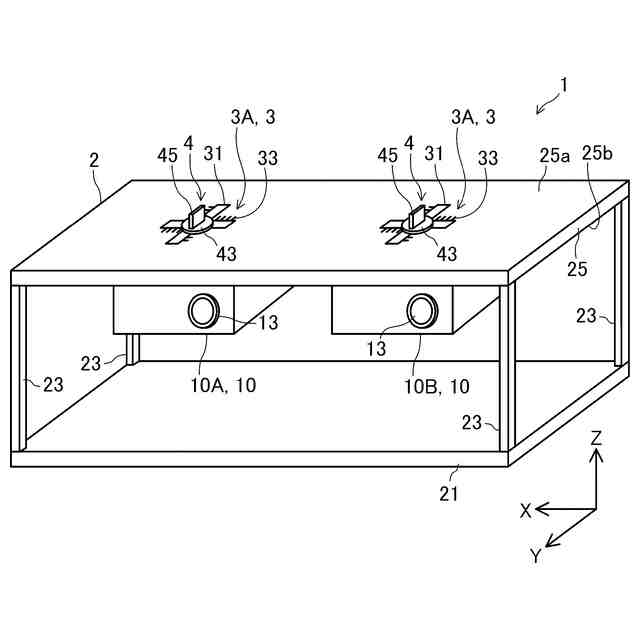

第１実施形態のプロジェクションシステムの斜視図。

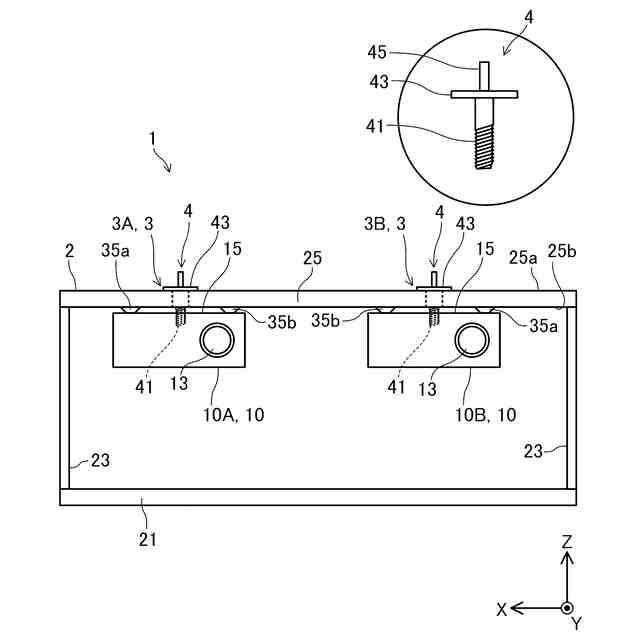

第１実施形態のプロジェクションシステムの正面図。
第１実施形態の基台の平面図。

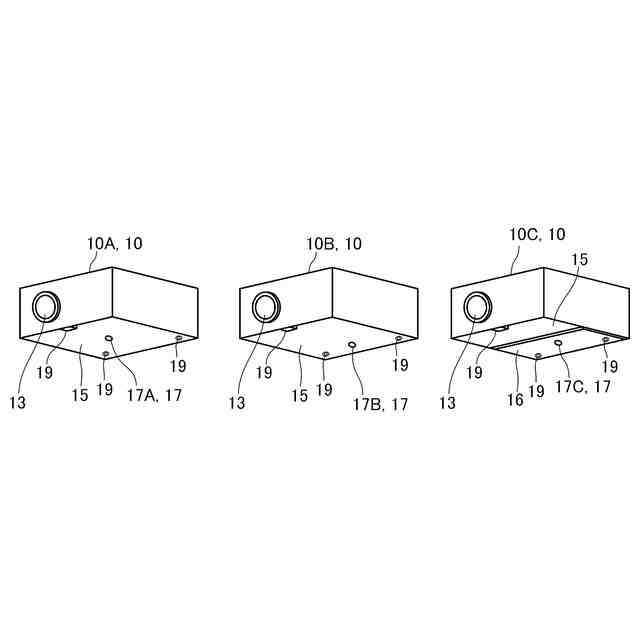

プロジェクターの構成例を示す斜視図。

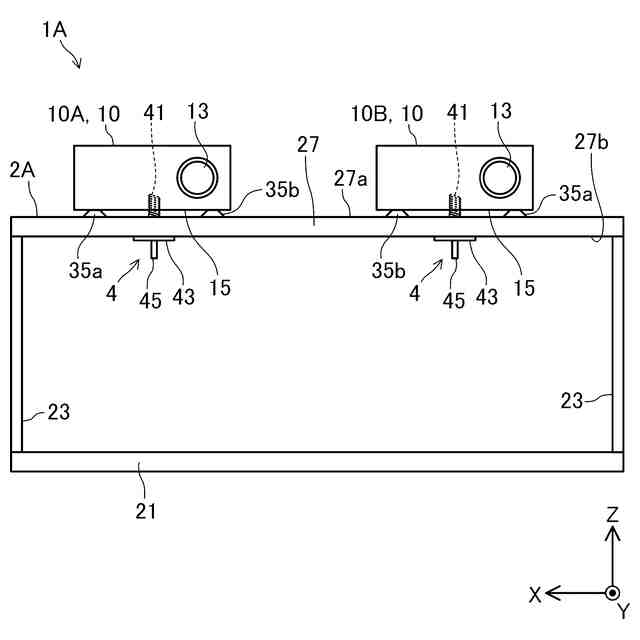

第２実施形態のプロジェクションシステムの正面図。

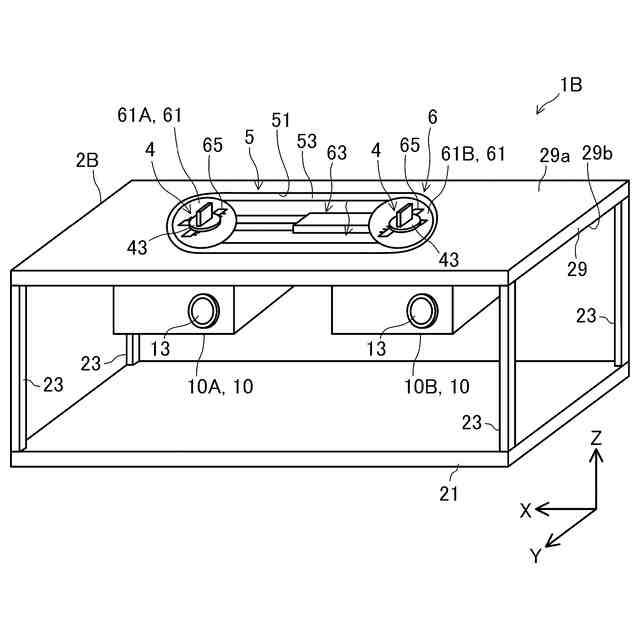

第３実施形態のプロジェクションシステムの斜視図。
第３実施形態のプロジェクションシステムの正面図。
第３実施形態の基台の平面図。

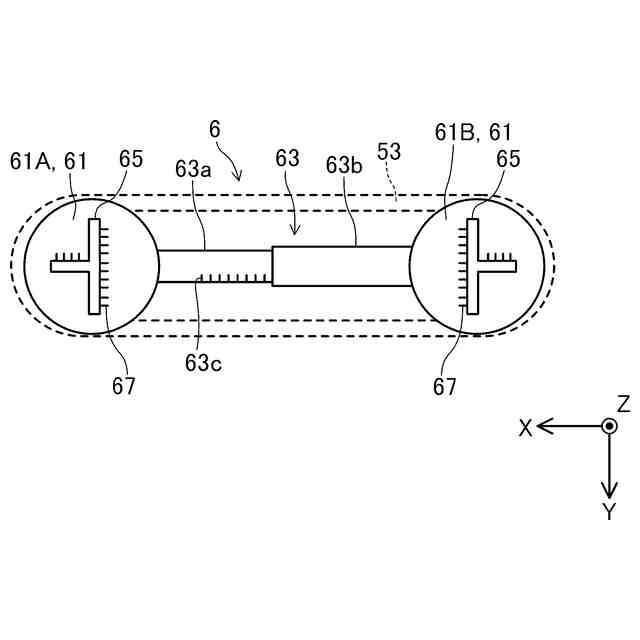

第３実施形態の固定治具の平面図。
第３実施形態の固定治具の側面図。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施形態について説明する。
【０００９】
［１．第１実施形態］
図１は、本開示を適用した第１実施形態のプロジェクションシステム１の構成を示す図である。図２はプロジェクションシステム１の正面図であり、図２の円内には固定部材４の正面図を拡大して示す。図３は基台２の平面図である。
【００１０】
図１、図２及び図３にはＸ軸、Ｙ軸、Ｚ軸を図示する。Ｘ軸、Ｙ軸およびＺ軸は互いに直交する軸であり、基台２における方向を定義する。本実施形態では、基台２を水平な床面に設置する場合を想定し、Ｘ軸を基台２の左右方向、Ｙ軸を基台２の前後方向、及びＺ軸を基台２の上下方向とする。向きを特定する場合には、正の方向を＋、負の方向を－として、方向表記に正負の符合を併用し、各図の矢印が向かう向きを＋方向、矢印の反対方向を－方向として説明する。例えば、＋Ｘ方向は基台２の左方向、＋Ｙ方向は基台２の前方向、＋Ｚ方向は基台２の上方向に相当する。
（【００１１】以降は省略されています）
