公開番号2025102981
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025062616,2024080792
出願日2025-04-04,2014-08-26
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/00 20060101AFI20250701BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】折り畳み可能な新規な表示装置またはそれを用いた電子機器、例えば、携帯可能
な情報処理装置、通信情報機器を提供する。
【解決手段】一つの表示パネルをn回(n≧1、nは自然数)曲率半径1mm以上、10
0mm以下で表示面を内側、外側で交互に折り返して折り畳み可能な表示装置を実現する
。表示装置を折り畳み可能とすることで表示装置を小型化することができる。また、可撓
性表示パネルを展開した状態では、複数の筐体にわたって切れ目のない連続した表示を可
能とする。複数の筐体は、内部に回路や電子部品、電池などを適宜格納することができ、
各筐体の厚さを薄くすることができる。
【選択図】図1
特許請求の範囲【請求項１】
可撓性表示パネルと、第１の筐体と、第２の筐体と、第１の回路と、第２の回路と、配線と、を有し、
前記第１の筐体は、前記可撓性表示パネルの第１部分を支持し、
前記第２の筐体は、前記可撓性表示パネルの第２部分を支持し、
前記第１の回路は、前記第１の筐体内に設けられ、
前記第２の回路は、前記第２の筐体内に設けられ、
前記配線は、前記第１の回路と前記第２の回路とに電気的に接続されており、
前記可撓性表示パネルは、前記第１の回路および前記第２の回路の少なくともいずれか一方と電気的に接続されており、
前記可撓性表示パネルは、前記第１の筐体と前記第２の筐体の間に折り曲げ部を有し、
前記可撓性表示パネルを折り畳んだ状態において前記第１の筐体と前記第２の筐体が重なる表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物、方法、または、製造方法に関する。または、本発明は、プロセス、マシン
、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関する。特に
、本発明の一態様は、半導体装置、表示装置、発光装置、照明装置、それらの駆動方法、
または、それらの製造方法に関する。特に、本発明の一態様は、表示装置を有する電子機
器、情報処理装置、通信情報機器、または、それらの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
情報伝達手段に係る社会基盤が充実されている。これにより、多様で潤沢な情報を職場や
自宅だけでなく外出先でも情報処理装置を用いて取得、加工または発信できるようになっ
ている。
【０００３】
このような背景において、スマートフォン、タブレット、ファブレットなどの携帯可能な
情報処理装置が盛んに開発されている。例えば、可撓性を有する表示パネルを用いた電子
機器が知られている。（特許文献１）。また、マルチパネル電子デバイスが知られている
（特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１９０７９４号公報
特開２０１２－５０２３７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、折り畳み可能な新規な表示装置またはそれを用いた電子機器、例えば
、携帯可能な情報処理装置、通信情報機器を提供することを、課題の一とする。または、
本発明の一態様は、小型化された表示装置を提供することを、課題の一とする。または、
本発明の一態様は、切れ目のない連続した表示を可能とする表示装置を提供することを、
課題の一とする。または、本発明の一態様は、薄型化された表示装置を提供することを、
課題の一とする。または、本発明の一態様は、新規な表示装置を提供することを、課題の
一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一
態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
一形態において、一つの表示パネルをｎ回（ｎ≧１、ｎは自然数）曲率半径１ｍｍ以上、
１００ｍｍ以下で表示面を内側、外側で交互に折り返して折り畳み可能な表示装置を提供
する。
【０００８】

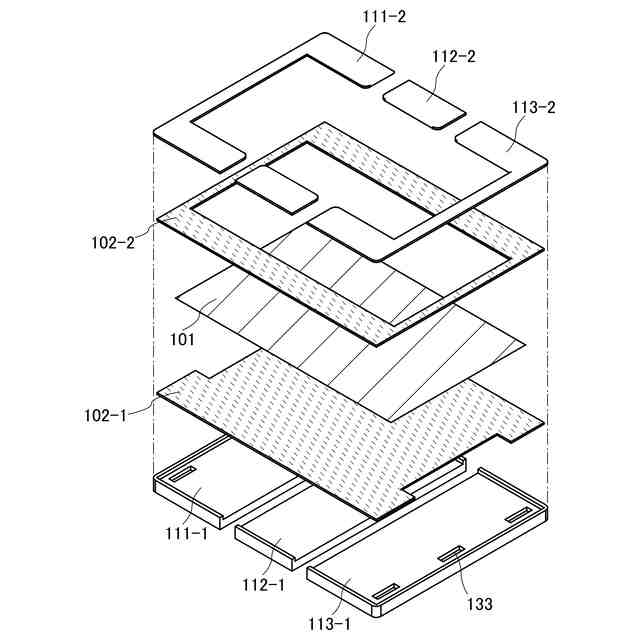

一形態において、可撓性表示パネルは、第１の筐体に支持される第１の部分、第２の筐体
に支持される第２の部分、第１の部分と第２の部分の間に位置する折り曲げ部を含む。第
１の部分を支持する第１の筐体には第１の回路（又は電子部品）が、第２の部分を支持す
る第２の筐体には第２の回路（又は電子部品）が設けられている。折り曲げ部において可
撓性表示パネルを折り畳む（または曲げる）ことにより、第１の筐体と第２の筐体は互い
に重なる位置関係となる。第１の回路（又は電子部品）と第２の回路（又は電子部品）は
互いに異なる機能を持ってもよい。また、第１の回路（又は電子部品）と第２の回路（又
は電子部品）は互いに同じ機能を持ってもよい。
【０００９】

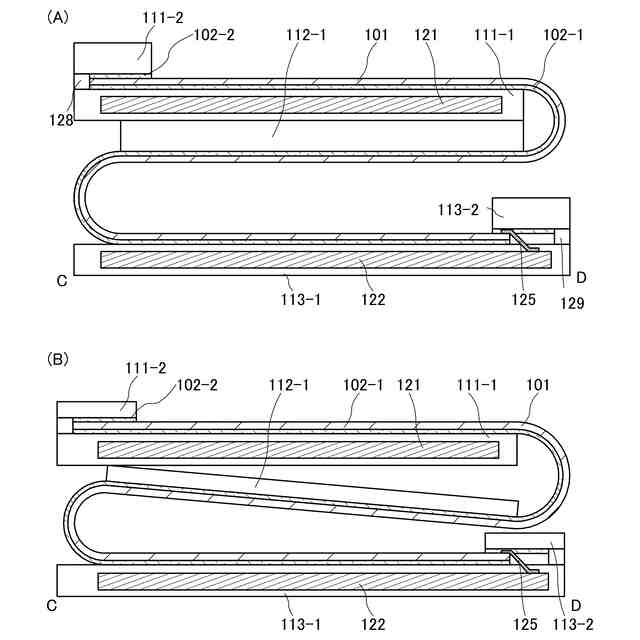

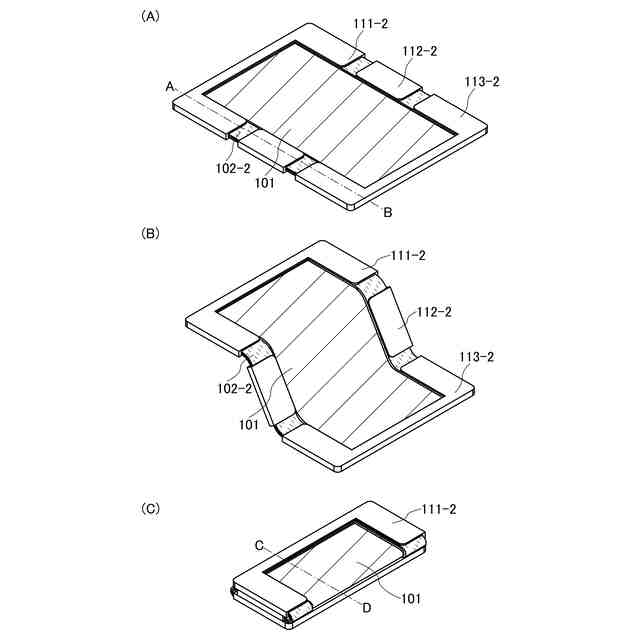

一形態において、可撓性表示パネルは、それぞれが第１乃至第３の筐体に支持される第１
乃至第３の部分を含み、第１の部分と第２の部分の間には第１の折り曲げ部、第２の部分
と第３の部分の間には第２の折り曲げ部を含む。可撓性表示パネルを折り畳んだ状態にお
いて、第１乃至第３の部分は互いに重なる位置関係をとる。この状態において、最上面に
は、第１乃至第３の部分のいずれか一つが現れ、少なくとも最上面に現れた部分を選択的
に表示させる、一方で、他の部分は表示を休止状態とする駆動モードをとることが可能で
ある。第１乃至第３の部分のそれぞれを支持する第１乃至第３の筐体のうち、一つの筐体
には第１の回路（又は電子部品）が設けられ、別の一つの筐体には第２の回路（又は電子
部品）が設けられている。更に、別の一つの筐体には第３の回路（又は電子部品）が設け
られても良いが、特に回路（又は電子部品）を設けなくとも良い。可撓性表示パネルを折
り畳んだ状態において、最上面の第一部分のみでなく、第一部分につながる折り曲げ部も
、折り畳んだ状態で選択的に表示させることが可能である。
【００１０】

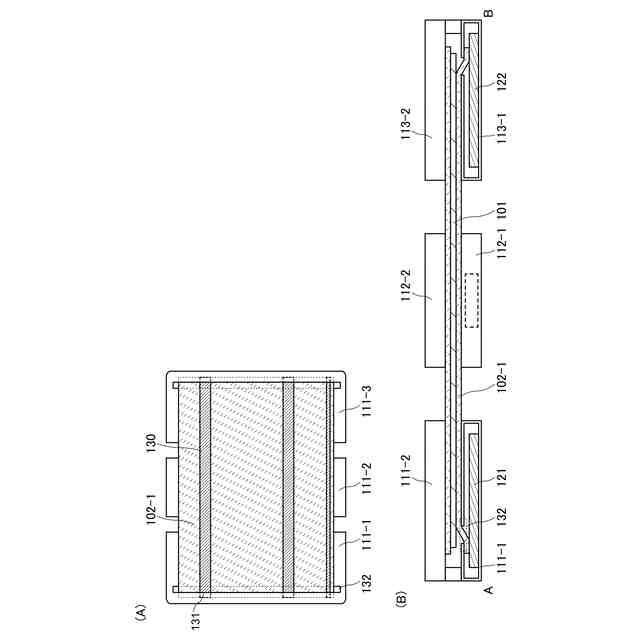

上述の形態において、上記の第１の回路（又は電子部品）と第２の回路（電子部品）は配
線により接続されてもよい。この配線は、可撓性表示パネルに直接設けても良い。または
、この配線を、可撓性表示パネルに重なるように設けられた一つの可撓性の基板またはシ
ートに設けても良い。または、上記の第１の回路（または電子部品）と第２の回路（電子
部品）は無線により信号を送受信してもよい。
【発明の効果】
（【００１１】以降は省略されています）
