公開番号2025102898
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025060409,2021069929
出願日2025-04-01,2021-04-16
発明の名称プログラム、商品販売データ処理装置
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/01 20060101AFI20250701BHJP(チェック装置)
要約【課題】初心者であっても簡単に利用できる携帯端末を用いたサービスを提供する。
【解決手段】商品販売データ処理装置としてコンピュータを機能させるプログラムであって、前記コンピュータを、購入する商品を撮像する撮像手段、手順を案内する案内画像を用いて操作者に手順を案内する案内手段、前記撮像手段による撮像画像を表示可能な表示手段、として機能させ、前記表示手段は、前記撮像画像を表示するための撮像画像表示領域に前記案内画像の1つである第1案内画像の一部又は全部を表示し、前記案内手段は、所定の条件に基づいて前記第1案内画像を用いた案内を終了することを特徴とするプログラムである。
【選択図】図1
特許請求の範囲【請求項１】
商品販売データ処理装置としてコンピュータを機能させるプログラムであって、
前記コンピュータを、
商品を撮像する撮像手段、
前記撮像手段による撮像画像を表示可能な表示手段、
前記撮像手段によって撮像された商品を登録する登録手段、
として機能させ、
前記表示手段は、
手順を案内する案内画像を表示して操作者に手順を案内可能であり、
前記案内画像の１つである第１案内画像を表示して商品の登録方法について案内し、前記登録手段によって商品が登録されたことに基づいて前記登録方法についての案内を終了する
ことを特徴とするプログラム。
続きを表示（約 600 文字）【請求項２】
前記表示手段は、
前記登録方法についての案内を終了した場合、前記登録手段によって登録された商品の明細情報を表示する
ことを特徴とする請求項１に記載のプログラム。
【請求項３】
前記表示手段は、
前記登録方法についての案内を終了した場合、前記案内画像の１つである第２案内画像を表示して精算に進む旨の操作について案内する
ことを特徴とする請求項１又は請求項２に記載のプログラム。
【請求項４】
前記表示手段は、
操作者による前記商品販売データ処理装置の利用回数に基づいて前記案内画像を用いた案内の態様を異ならせる
ことを特徴とする請求項１乃至請求項３の何れか１項に記載のプログラム。
【請求項５】
商品を撮像する撮像手段と、
前記撮像手段による撮像画像を表示可能な表示手段と、
前記撮像手段によって撮像された商品を登録する登録手段と、
を備え、
前記表示手段は、
手順を案内する案内画像を表示して操作者に手順を案内可能であり、
前記案内画像の１つである第１案内画像を表示して商品の登録方法について案内し、前記登録手段によって商品が登録されたことに基づいて前記登録方法についての案内を終了する
ことを特徴とする商品販売データ処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プログラム、商品販売データ処理装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
携帯端末を用いて顧客自身が商品を登録するセルフシステムが提案されている。一方、撮像対象商品についてガイダンスを表示するシステムが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－５３０３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のようなセルフシステムに慣れない顧客も存在する。上述のようなシステムでは、上述のような顧客をサポートすることができない。
【０００５】
本発明は、このような事情に鑑みてなされたもので、初心者であっても簡単に携帯端末を用いたサービスを利用することができるようにする技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するための本発明の一態様は、商品販売データ処理装置としてコンピュータを機能させるプログラムであって、前記コンピュータを、購入する商品を撮像する撮像手段、手順を案内する案内画像を用いて操作者に手順を案内する案内手段、前記撮像手段による撮像画像を表示可能な表示手段、として機能させ、前記表示手段は、前記撮像画像を表示するための撮像画像表示領域に前記案内画像の１つである第１案内画像の一部又は全部を表示し、前記案内手段は、所定の条件に基づいて前記第１案内画像を用いた案内を終了することを特徴とするプログラム。
【図面の簡単な説明】
【０００７】
販売システムを説明するためのネットワークの概念図である。

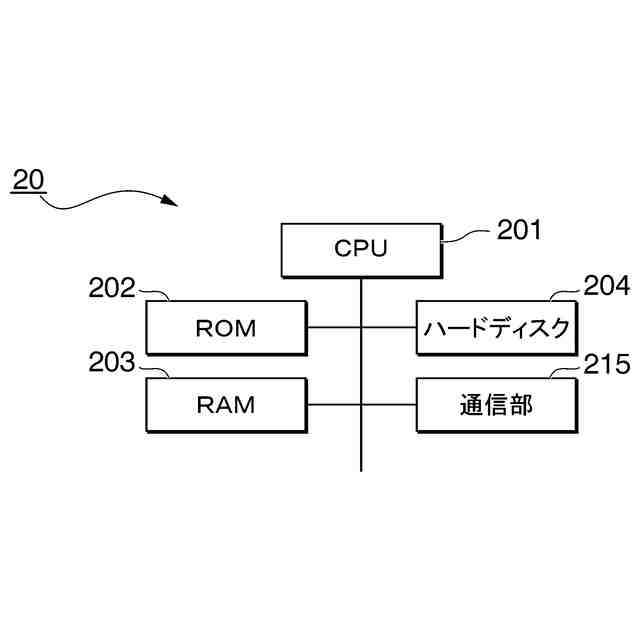

クラウドサーバの構成例である。

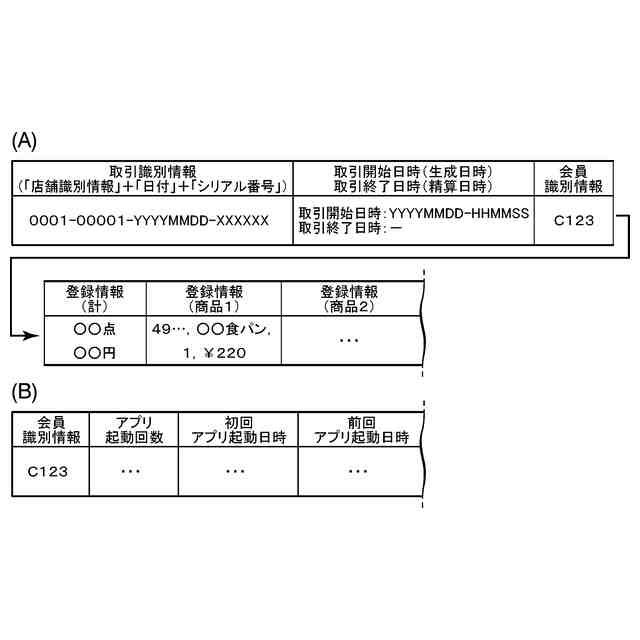

クラウドサーバに記憶される情報の一例である。

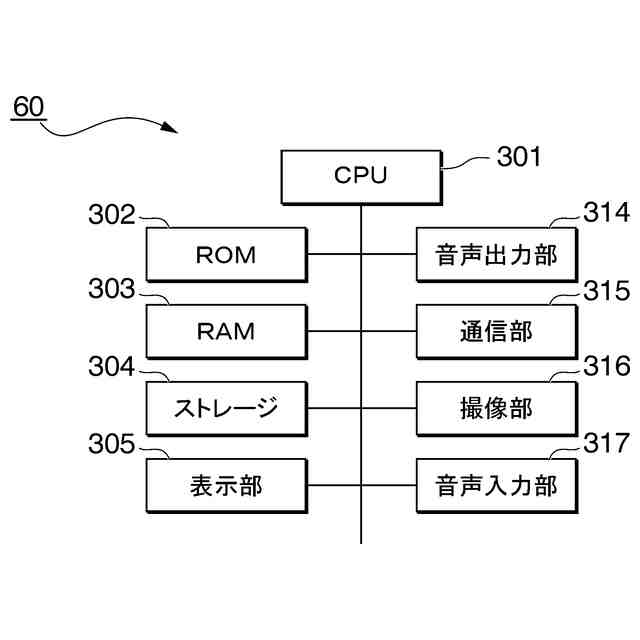

携帯端末の構成例である。

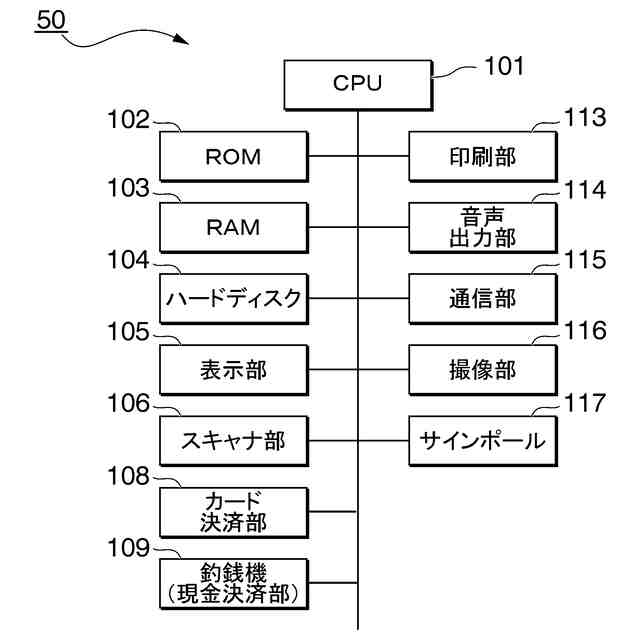

精算装置の構成例である。

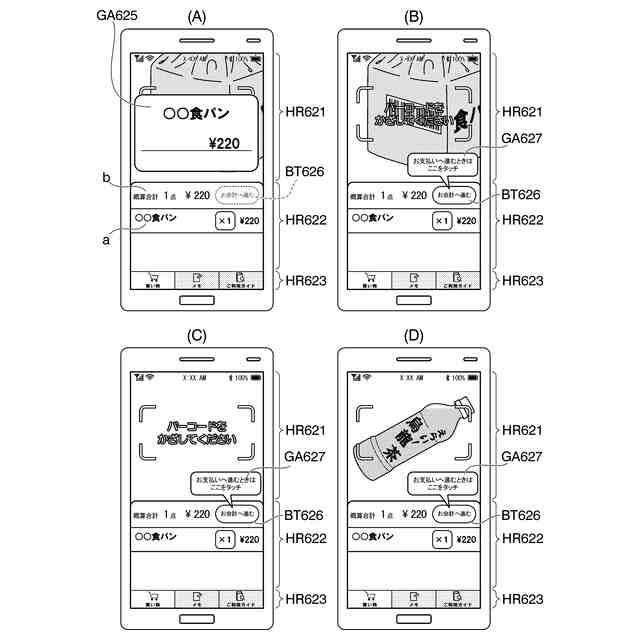

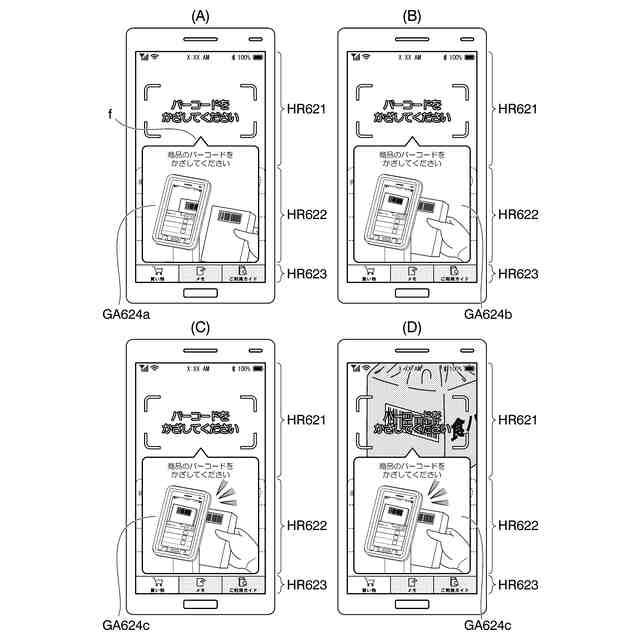

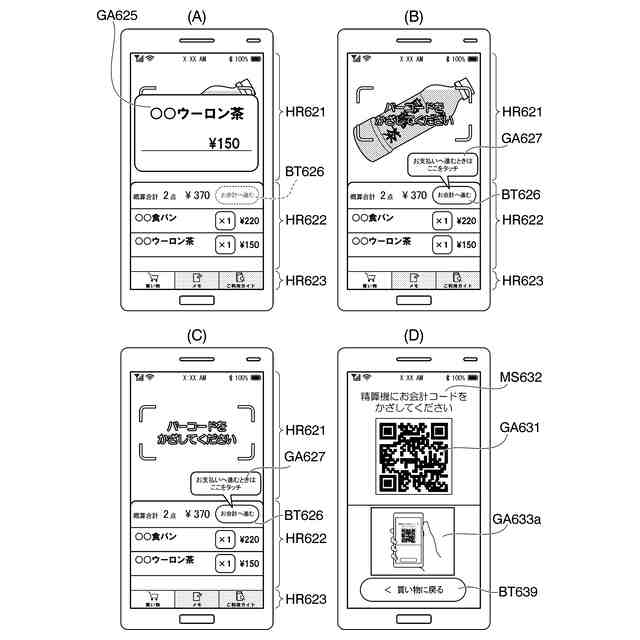

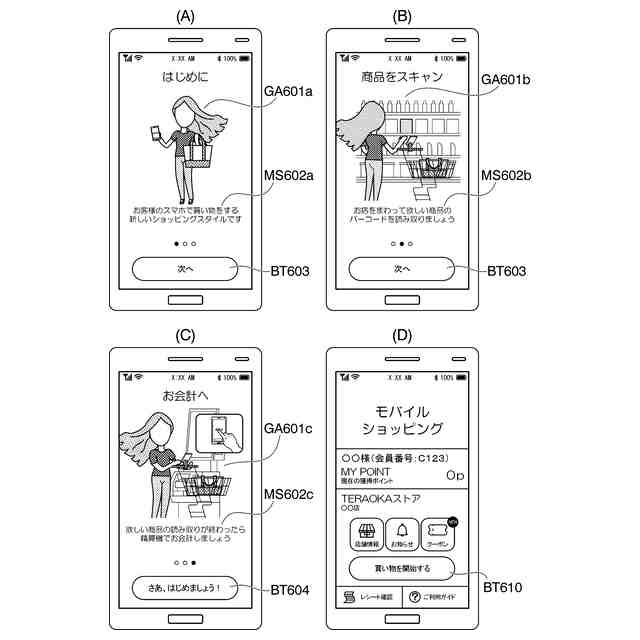

携帯端末の表示例である。
携帯端末の表示例である。
携帯端末の表示例である。
携帯端末の表示例である。
携帯端末等の表示例である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
精算装置、携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
【発明を実施するための形態】
【０００８】

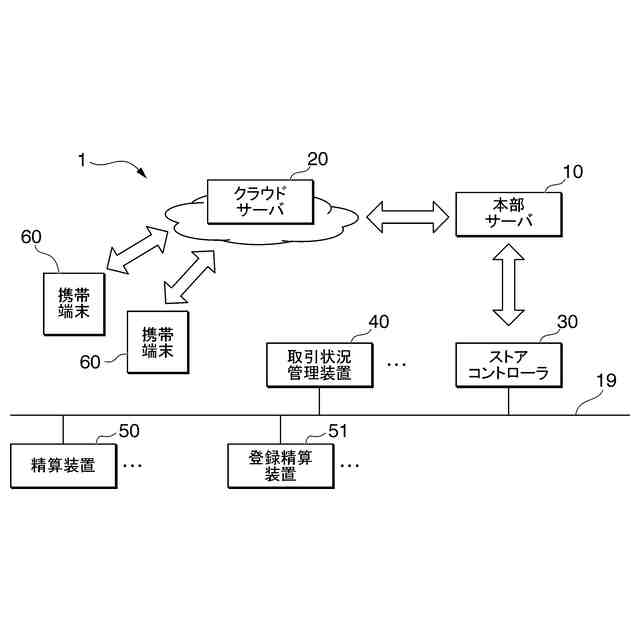

図１は、本実施形態の販売システム１を説明するためのネットワークの概念図である。図１に示す販売システム１は、本部サーバ１０、クラウドサーバ２０、ストアコントローラ３０（例えば、サーバ等）、取引状況管理装置４０（例えば、パーソナルコンピュータ等）、精算装置５０、登録精算装置５１、携帯端末６０を含む。
【０００９】
ストアコントローラ３０、取引状況管理装置４０、精算装置５０、登録精算装置５１は、ＬＡＮ１９（有線でも無線でもよい）を介して通信可能に接続される。販売システム１は、種々の店舗（スーパーマーケット、コンビニエンスストア、ドラックストア、ホームセンタ、家電量販店等）に導入可能である。
【００１０】
図１において、各装置（端末）の台数は例示である。例えば、図１において、取引状況管理装置４０の右側に「…」を図示したが、１店舗にて設置される取引状況管理装置４０の数は１台以上であればよい。また例えば、図１において、２台の携帯端末６０を図示したが、店内において使用される携帯端末６０の数は客の数に応じて変化する。
（【００１１】以降は省略されています）
