公開番号2025051589
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2024089653
出願日2024-06-03
発明の名称包装装置
出願人株式会社寺岡精工
代理人弁理士法人英知国際特許商標事務所
主分類B65B 11/52 20060101AFI20250327BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】
一つの装置本体に包装処理に関連した複数の手段を配置し、また、搬送手段を工夫することによって、省スペース化に大きく貢献できる包装装置を提供することを目的とする。
【解決手段】
容器にフィルムをシールする包装装置であって、前記容器の重量を計量する計量手段と、前記計量された容器をフィルムでシールする包装手段と、前記包装手段の下流側に配置される後段領域と、前記計量手段から前記包装手段へ前記容器を搬送する搬送手段と、を備え、前記搬送手段は、前記計量手段から前記包装手段へ前記容器を搬送すると共に、前記包装手段から前記後段領域へも前記容器を搬送することを特徴とする包装装置。
【選択図】図5
特許請求の範囲【請求項１】
容器にフィルムをシールする包装装置であって、
前記容器の重量を計量する計量手段と、
計量された容器をフィルムでシールする包装手段と、
前記包装手段の下流側に配置される後段領域と、
前記計量手段から前記包装手段へ前記容器を搬送する搬送手段と、を備え、
前記搬送手段は、前記計量手段から前記包装手段へ前記容器を搬送すると共に、前記包装手段から前記後段領域へも前記容器を搬送する
ことを特徴とする包装装置。
続きを表示（約 360 文字）【請求項２】
前記搬送手段は、前記容器を前記包装手段へ搬送後に一度後退し、前記包装手段によるシールがされた後に前記後段領域へ前記容器を搬送する
ことを特徴とする請求項１に記載の包装装置。
【請求項３】
前記搬送手段は、前記計量手段の前端から前記包装手段の後端までに亘って駆動部に連結されている
ことを特徴とする請求項１に記載の包装装置。
【請求項４】
前記後段領域は、前記容器を移動させる移動手段であって、前記搬送手段と直交する向きに前記容器を移動させる
ことを特徴とする請求項１に記載の包装装置。
【請求項５】
前記後段領域は、前記容器にラベルを貼付するラベル貼付手段を有する
ことを特徴とする請求項１に記載の包装装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は被包装物を載せたトレイにフィルムを被せ、該フィルムを前記トレイの縁部に熱溶着する包装装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来の包装装置として、被包装物である食品を、計量はかりに載せ、次いでこれを、コンベア上に供給されるトレイ内に搬送し、トレイ上のフィルムの蓋にヒートシールするようにして、大量のトレイに対してトップシールを行う包装装置がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１３－５１５６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の包装装置は、包装手段が配置される機枠の外側に計量手段などの他の手段が生産ラインに沿って大きく張り出して配置されるものであり、省スペース化には全く目が向けられていない。具体的には、コンベアによって、被包装物が広い範囲で搬送されることで、複数手段から成る装置全体が大きな領域を占めるようになってしまっている。
そこで、本発明は、一つの装置本体に包装処理に関連した複数の手段を配置し、また、搬送手段を工夫することによって、省スペース化に大きく貢献できる包装装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の包装装置は、少なくとも以下の構成を具備するものである。
容器にフィルムをシールする包装装置であって、前記容器の重量を計量する計量手段と、計量された容器をフィルムでシールする包装手段と、前記包装手段の下流側に配置される後段領域と、前記計量手段から前記包装手段へ前記容器を搬送する搬送手段と、を備え、前記搬送手段は、前記計量手段から前記包装手段へ前記容器を搬送すると共に、前記包装手段から前記後段領域へも前記容器を搬送することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、計量手段から包装手段を経て後段領域まで、単一の搬送手段によって、被包装物の搬送を行うことができ、省スペース化及び省コスト化に大きく貢献できる。
【図面の簡単な説明】
【０００７】

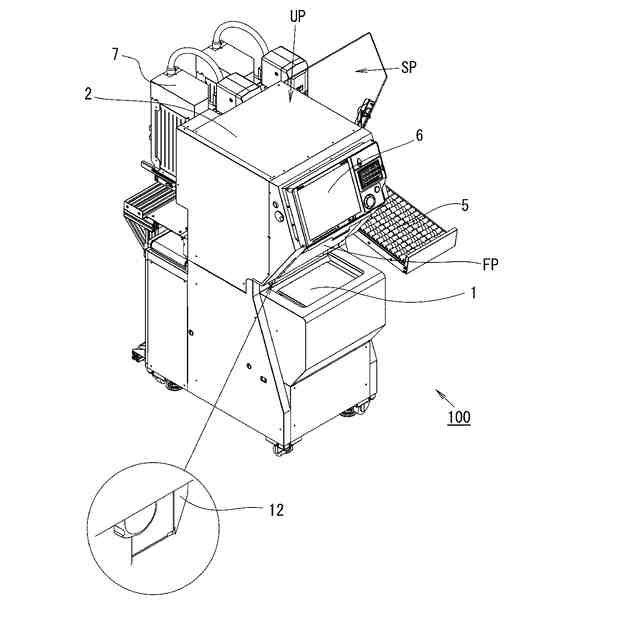

本発明の実施形態に係る包装装置の外観を示す右斜視図である。
本発明の実施形態に係る包装装置の外観を示す左斜視図である。
本発明の実施形態に係る包装装置の外観を示す上面図である。
本発明の実施形態に係る包装装置の右側面図である。

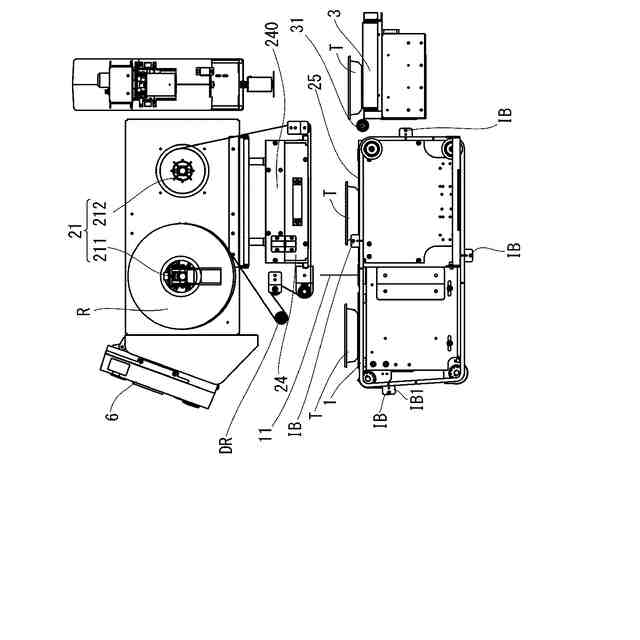

計量手段と包装手段の（機枠の一部を外した）右側面図である。
計量手段と包装手段の（機枠の一部を外した）斜視図である。

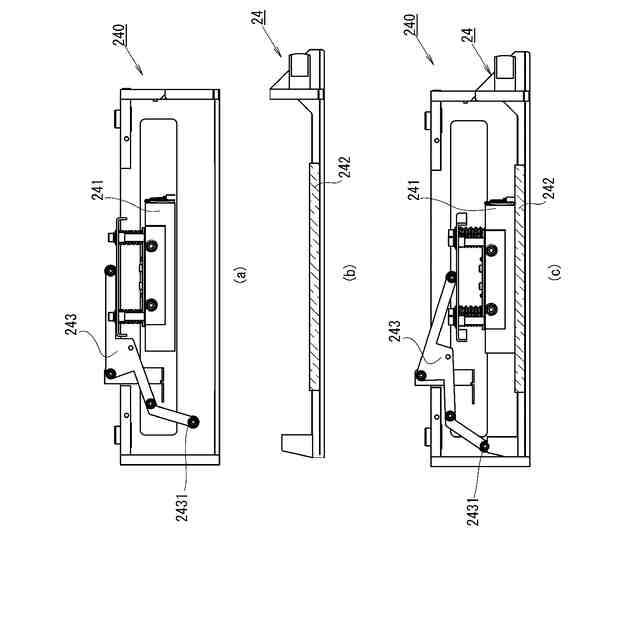

上抜型及び上抜型フォルダを説明する正断面図であって、図７（ａ）は上抜型非装填時の上抜型フォルダを、図７（ｂ）は上抜型単体を、図７（ｃ）は上抜型フォルダに上抜型が装填されている様子を、それぞれ示している。

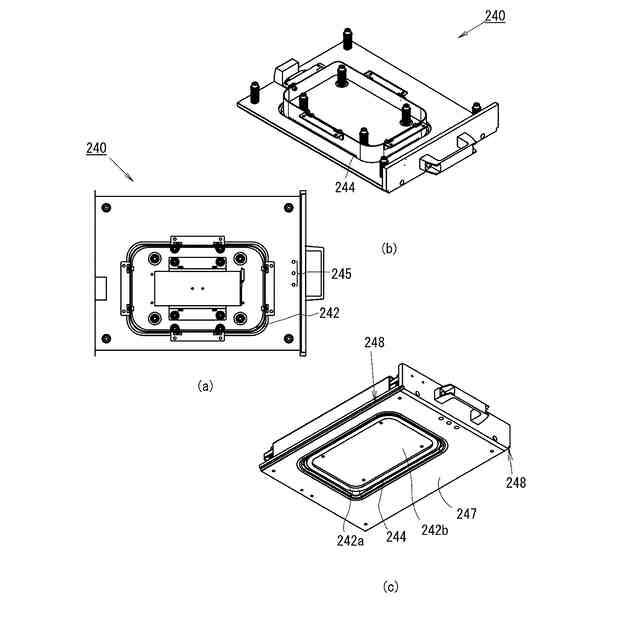

上抜型を説明する図であって、図８（ａ）は上面図を、図８（ｂ）は上方斜視図を、図８（ｃ）は下方斜視図を、それぞれ示している。
上抜型フォルダに上抜型が装填されている様子を示す図であって、図９（ａ）は上面図、図９（ｂ）は正面図、図９（ｃ）は底面図、図９（ｄ）は上方斜視図、図９（ｅ）は右側面図、図９（ｆ）は熱伝達部材を示す概念図である。
上抜型フォルダに上抜型が装填されていない様子を示す図であって、図１０（ａ）は上面図、図１０（ｂ）は正面図、図１０（ｃ）は底面図、図１０（ｄ）は上方斜視図、図１０（ｅ）は右側面図、図１０（ｆ）は図１０（ｄ）のＤ部分拡大図である。
下抜型を説明する図であって、図１１（ａ）は上面図を、図１１（ｂ）は側断面図を、それぞれ示している。
下抜型フォルダに下抜型を取り付け取外しする様子を示す斜視図である。
装填状態判定の作用機序を説明する図である。
計量画面における判定結果の表示例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
表示画面のレイアウト例を示す図である。
下抜型の側断面図の一部拡大図である。
上抜型に対して、下抜型が押し上げられる際の状態の変化を示す側断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明に係る包装装置の実施の形態の一例を図面に基づいて説明するが、以下の図面は説明を目的に作成されたもので、分かりやすくするため、説明に不要な部材を意図的に図示していない場合がある。また、説明のため部材を意図的に大きくまたは小さく図示している場合があり、正確な縮尺を示す図面ではない。なお、以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【０００９】
（全体構成）
図１～図４は、本発明の実施形態に係る包装装置の外観を示すものであって、図１は右斜視図であり、図２は左斜視図であり、図３は上面図であり、図４は右側面図である。図５及び６は、特に、計量手段と包装手段について示すものであって、図５は（機枠の一部を外した）右側面図であって、図６は（機枠の一部を外した）斜視図である。
【００１０】
図１～図３に示す本発明の実施形態に係る包装装置１００は、被包装物を計量し、被包装物を載せたトレイＴを機内に搬入しつつ、被包装物の賞味期限を延長するためのガス置換処理を伴う（溶着箇所全体を一度に処理する）トップシール処理及びラベル貼付を行った後の搬出までの一連の動作を自動で行うものである。換言すれば、被包装物の計量工程と、ラベル貼付工程の間に、包装工程が存在する装置ということができる。より、具体的には、図３において矢印を用いて示すように、包装装置１００は、被包装物を載せたトレイＴを、計量手段１（図１参照）に載せると被包装物の重量を計量し、インフィードバーＩＢ（図５，６参照）により、トレイＴが包装手段２を有する機枠内に進行するように搬入され、機枠内において、下抜型２５（図１参照）がトレイＴを上方に突き上げ、先ず、フィルム保持手段２１１と余剰フィルム巻取手段２１２（図１参照）により両端を保持されて常に張架されているフィルムとトレイＴとの間に形成された空間に存在する空気を不活性化ガスで置換し、次いで、フィルムにトレイＴの縁部を当接させつつ、下抜型２５と上抜型２４（図１参照）とで挟持させつつ、フィルムを熱溶着してシール包装し、フィルムを切断した後、下抜型２５とトレイＴは下降して所定高さ（定位置）に戻り、インフィードバーＩＢ（図５，６参照）により、再びトレイＴを搬入方向に進行させて後段領域３へ移送し、搬入方向と直交する搬出方向に移動させつつ、ラベル貼付手段７によりラベル貼付された後、第１排出台４に排出し、さらに、搬入方向逆向きにトレイＴを移動させて第２排出台５まで送るように構成されている。本発明の実施形態においては、サイズの異なる「大」「中」「小」３種類のトレイＴに対応できるように、３種類の上抜型及び下抜型が用意され、交換可能に構成されている。ただし、このような態様は、飽くまで一例であって、サイズの種類は「大」「小」の２種類であってもよいし、或いは、４種類以上のサイズが用意されてもよいし、さらには、トレイのサイズは１種類だけで、交換を前提としない態様であってもよい。
計量手段１と包装手段２と後段領域３は、手前から装置奥側に向かって縦に並んでいる。また、図１に示されるように、計量手段１の上方であって、かつ、搬送方向において計量手段１よりも上流側には、正面に表示部やテンキー、タッチパネル等の操作部を有し、内部に制御手段を有するコンソール６が配設されている。この配置につき、より詳細に説明すると、コンソール６のケースの下端部は、計量手段１よりも上流側に位置し、コンソール６の中心も表示部の中心も計量手段１の領域に位置し、コンソール６は傾いて配置されているものの、コンソール６のケースの上端部も計量手段１よりも上流側に位置している。また、後段領域３の上方部分は、計量された重量、単価、値段等の情報を有する商品ラベルを印字して貼付するラベル貼付手段７となっている。さらに、図１～図３においては示されないガス置換のための機構が、下抜型２５には備えられている。なお、本明細書において、「ガス置換」とは、被包装物内の空気を賞味期限延長のための不活性化ガスに置き換える処理という（具体的工程の別に関わらない）広義の意味で用いられる「ガス置換」を指し、空気を完全に抜いてからガスを入れる狭義の意味で用いられる「ガス置換」の態様と、空気を追い出すようにガスを吹き付ける「ガスフラッシュ」の態様と、両方の態様を含むものである。
（【００１１】以降は省略されています）
