公開番号2025071275
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025026844,2021053031
出願日2025-02-21,2021-03-26
発明の名称店内状況管理装置及びプログラム
出願人株式会社寺岡精工
代理人個人,個人
主分類G07G 1/12 20060101AFI20250424BHJP(チェック装置)
要約【課題】店員の負担を低減させる。
【解決手段】複数の精算装置を監視可能な店内状況管理装置であって、前記精算装置は、設置型の他装置又は自装置で登録された商品について精算する第1精算装置と、可搬型の他装置で登録された商品について精算する第2精算装置と、があり、前記店内状況管理装置は、前記第1精算装置及び前記第2精算装置の状態を表示する表示手段を備える。
【選択図】図1
特許請求の範囲【請求項１】
複数の精算装置を監視可能な店内状況管理装置であって、
前記精算装置は、
設置型の他装置又は自装置で登録された商品について精算する第１精算装置と、可搬型の他装置で登録された商品について精算する第２精算装置と、があり、
前記店内状況管理装置は、
前記第１精算装置及び前記第２精算装置の状態を表示する表示手段を備え、
前記表示手段は、
前記第１精算装置又は前記第２精算装置が現金決済部を備えているか否かについて表示することを特徴とする店内状況管理装置。
続きを表示（約 540 文字）【請求項２】
前記第１精算装置は、複数の動作モードを備え、
前記表示手段は、
夫々の前記精算装置について前記第１精算装置であるか前記第２精算装置であるかを示す情報とともに、前記第１精算装置について現在の動作モードと動作モードの変更を受け付ける操作子とを表示する
ことを特徴とする請求項１に記載の店内状況管理装置。
【請求項３】
前記表示手段は、
前記第２精算装置について動作モードを表示しない
ことを特徴とする請求項２に記載の店内状況管理装置。
【請求項４】
複数の精算装置を監視可能な店内状況管理装置としてコンピュータを機能させるプログラムであって、
前記精算装置は、
設置型の他装置又は自装置で登録された商品について精算する第１精算装置と、可搬型の他装置で登録された商品について精算する第２精算装置と、があり、
前記コンピュータを、
前記第１精算装置及び前記第２精算装置の状態を表示する表示手段
として機能させ、
前記表示手段は、
前記第１精算装置又は前記第２精算装置が現金決済部を備えているか否かについて表示することを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、店内状況管理装置及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
商品の販売に関する複数のサービスが共存する場合がある。例えば、店舗において複数の精算方法を提供するシステムが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０８１０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、複数のサービスが共存する場合の監視する店員の負担が大きくなる。
【０００５】
本発明は、このような事情に鑑みてなされたもので、店員の負担を低減させる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するための本発明の一態様は、複数の精算装置を監視可能な店内状況管理装置であって、前記精算装置は、設置型の他装置又は自装置で登録された商品について精算する第１精算装置と、可搬型の他装置で登録された商品について精算する第２精算装置と、があり、前記店内状況管理装置は、前記第１精算装置及び前記第２精算装置の状態を表示する表示手段を備えることを特徴とする。
【図面の簡単な説明】
【０００７】
販売システムを説明するためのネットワークの概念図である。

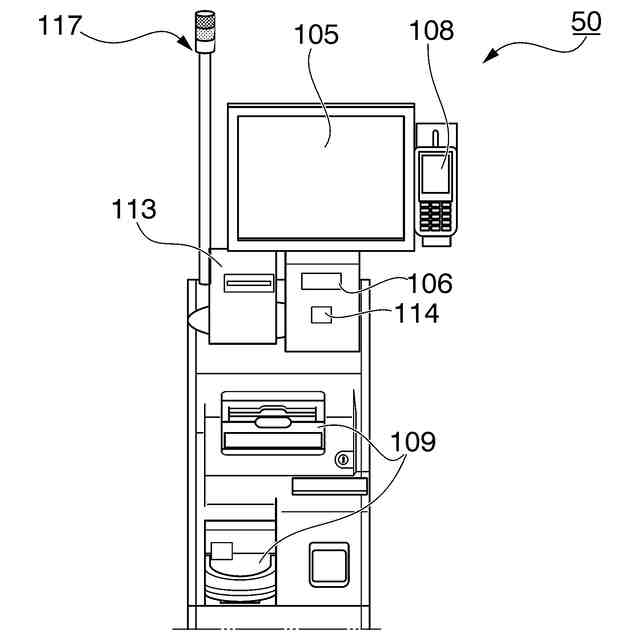

精算装置の外観について説明する図である。

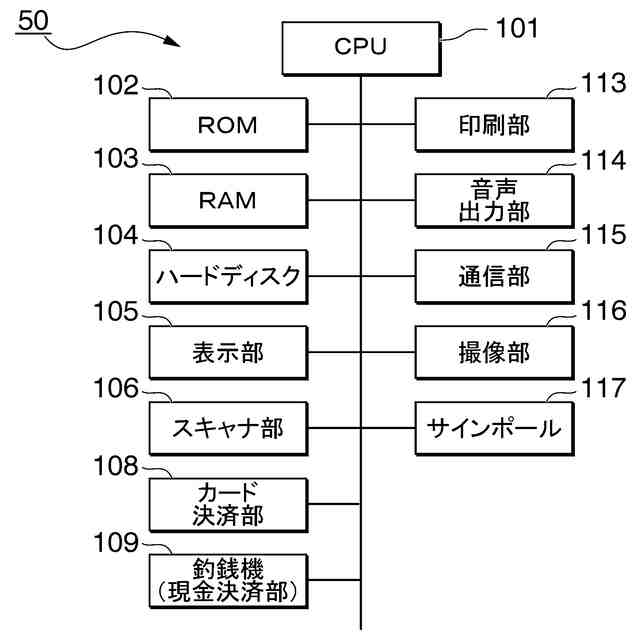

精算装置の構成例である。

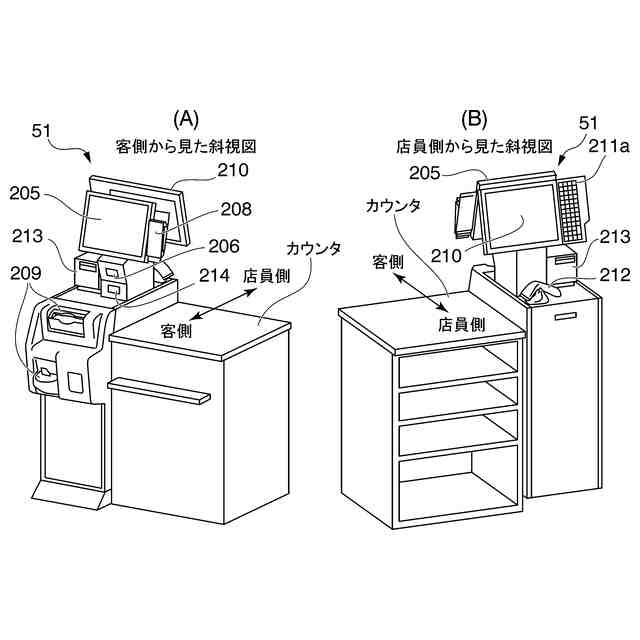

登録精算装置の外観について説明する図である。

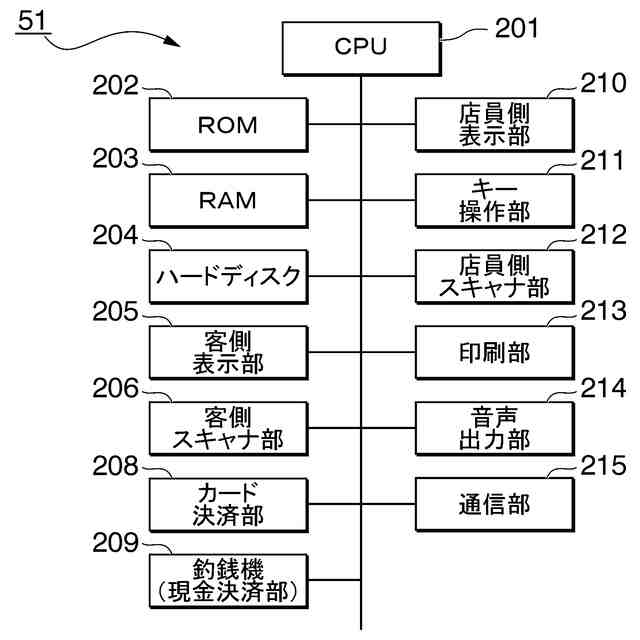

登録精算装置の構成例である。
登録装置の外観について説明する図である。

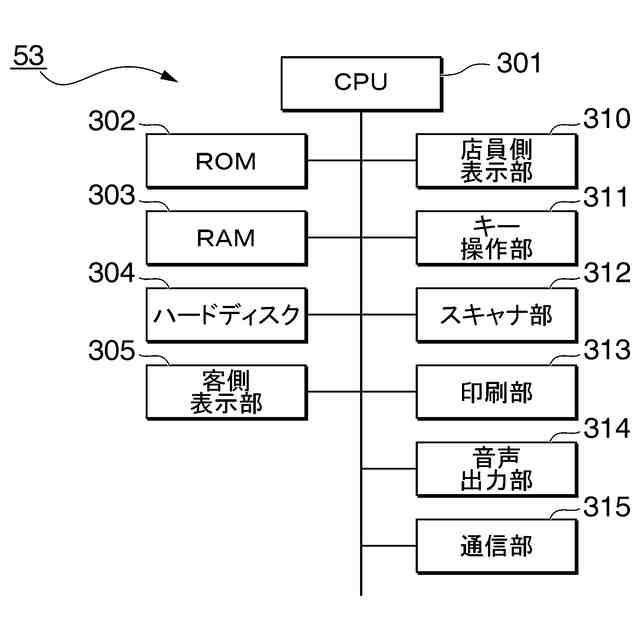

登録装置の構成例である。

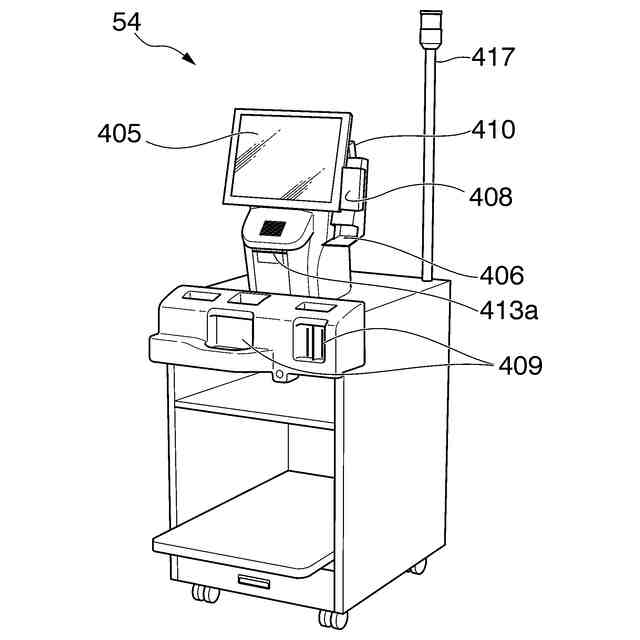

精算装置の外観について説明する図である。

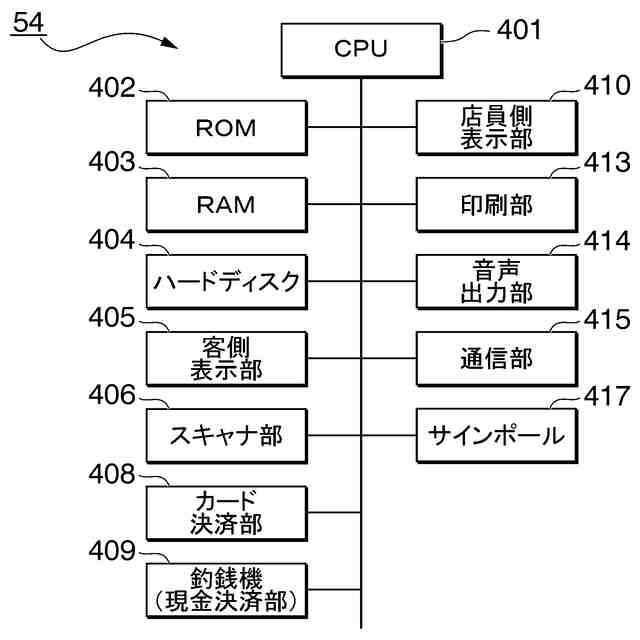

精算装置の構成例である。
携帯端末の表示例である。
携帯端末の表示例等である。
精算装置の表示例である。
精算装置の表示例である。
携帯端末、クラウドサーバの処理の一例を示すシーケンス図である。
精算装置、クラウドサーバの処理の一例を示すシーケンス図である。
取引状況管理装置の表示例である。
取引状況管理装置の表示例である。
取引状況管理装置の表示について説明する説明図である。
取引状況管理装置の表示例である。
取引状況管理装置の表示例である。
取引状況管理装置の表示例である。
取引状況管理装置の表示例である。
取引状況管理装置の表示例である。
【発明を実施するための形態】
【０００８】

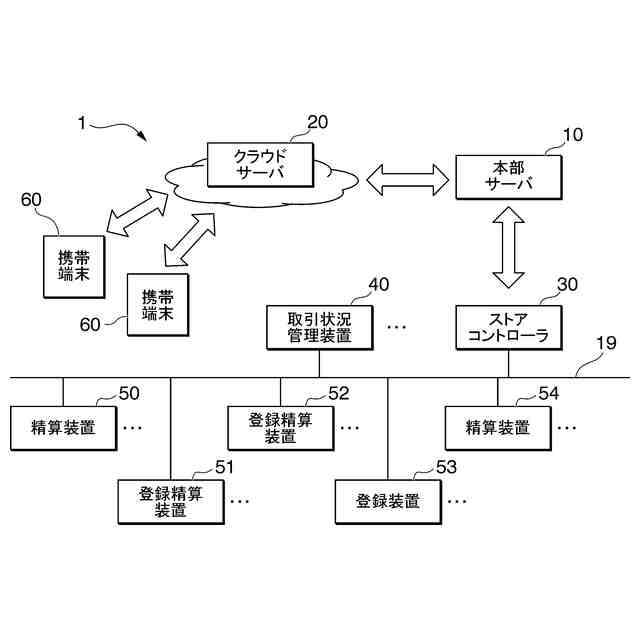

図１は、本実施形態の販売システム１を説明するためのネットワークの概念図である。図１に示す販売システム１は、本部サーバ１０、クラウドサーバ２０、ストアコントローラ３０（例えば、サーバ等）、取引状況管理装置４０（例えば、パーソナルコンピュータ等）、精算装置５０、登録精算装置５１、登録精算装置５２、登録装置５３、精算装置５４、携帯端末６０を含む。
【０００９】
ストアコントローラ３０、取引状況管理装置４０、精算装置５０、登録精算装置５１、登録精算装置５２、登録装置５３、精算装置５４は、ＬＡＮ１９（有線でも無線でもよい）を介して通信可能に接続される。ストアコントローラ３０は、本部サーバ１０と通信可能とされる。販売システム１は、種々の店舗等（スーパーマーケット、コンビニストア、ドラックストア、ホームセンタ、家電量販店等）に導入可能である。
【００１０】
図１において、各装置（端末）の台数は例示である。例えば、図１において、取引状況管理装置４０の右側に「…」を図示したが、１店舗にて設置される取引状況管理装置４０の数は１台以上であればよい。また例えば、図１において、２台の携帯端末６０を図示したが、店内において使用される携帯端末６０の数は客の数に応じて変化する。
（【００１１】以降は省略されています）
