公開番号2025089579
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025060316,2024073424
出願日2025-04-01,2020-03-19
発明の名称商品販売データ処理装置及びプログラム
出願人株式会社寺岡精工
代理人個人,個人
主分類G07F 7/08 20060101AFI20250605BHJP(チェック装置)
要約【課題】使用できる決済方法を容易に確認することができる商品販売データ処理装置を提供すること。
【解決手段】少なくとも、操作当初に表示される初期画面(第1の画面)G1と、決済時に表示される精算画面(第2の画面)G3と、を切り替えて表示するタッチパネル(表示手段)11を有する券売機1である。タッチパネル11は、初期画面(第1の画面)G1に設けた使用可能決済方法表示欄(第1の表示領域)G17内に、選択できる決済方法を表示する。また精算画面(第2の画面)G3に設けた、使用可能決済方法表示欄(第1の表示領域)G17よりも大きい使用可能決済選択欄(第2の表示領域)G35内に、選択できる決済方法を表示する。
【選択図】図6
特許請求の範囲【請求項１】
少なくとも、操作当初に表示される第１の画面と、決済時に表示される第２の画面と、を表示する表示手段を有し、
前記表示手段は、
前記第１の画面に設けた第１の表示領域内に、選択できる決済方法を表示し、
且つ、前記第２の画面に設けた前記第１の表示領域よりも大きい第２の表示領域内に、選択できる決済方法を表示することを特徴とする商品販売データ処理装置。
続きを表示（約 430 文字）【請求項２】
前記表示手段は、商品選択用の第３の画面を、前記第１の画面の表示と前記第２の画面の表示の間に表示し、
当該第３の画面には、選択できる決済方法を表示しないか、あるいは前記第１の表示領域よりも小さい第３の表示領域内に選択できる決済方法を表示することを特徴とする請求項１に記載の商品販売データ処理装置。
【請求項３】
前記表示手段は、画面を表示すると同時に当該画面を押下することで選択操作するタッチパネルであり、
前記第１の表示領域または前記第２の表示領域に表示された、決済方法を示す標示を選択すると、当該選択された決済方法で決済可能にすることを特徴とする請求項１又は２に記載の商品販売データ処理装置。
【請求項４】
前記第１の表示領域で選択された決済方法を、前記第２の表示領域に表示された決済方法を示す標示を選択することで変更可能とすることを特徴とする請求項３に記載の商品販売データ処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、券売機やセルフオーダー端末などとして用いて好適な商品販売データ処理装置に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、券売機などの注文受付装置は、例えば、その操作画面（タッチパネルなど）に、注文開始画面を表示し、次にこの注文開始画面の所定部分をタッチすることで商品選択画面に移行して選択可能な商品を表示し、表示した商品部分をタッチすることで当該商品を選択した後に、精算画面を表示することで精算などを行い、これによって当該選択した商品に対応する食券を発行する構成となっている。なお注文開始画面はこれを省略し、当初から商品選択画面を表示する場合もある。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－３１０５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、さらに使い勝手の良い画面を表示できる商品販売データ処理装置を提供することにある。
【課題を解決するための手段】
【０００５】
本発明は、少なくとも、操作当初に表示される第１の画面と、決済時に表示される第２の画面と、を表示する表示手段を有し、前記表示手段は、前記第１の画面に設けた第１の表示領域内に、選択できる決済方法を表示し、且つ、前記第２の画面に設けた前記第１の表示領域よりも大きい第２の表示領域内に、選択できる決済方法を表示することを特徴としている。
【図面の簡単な説明】
【０００６】

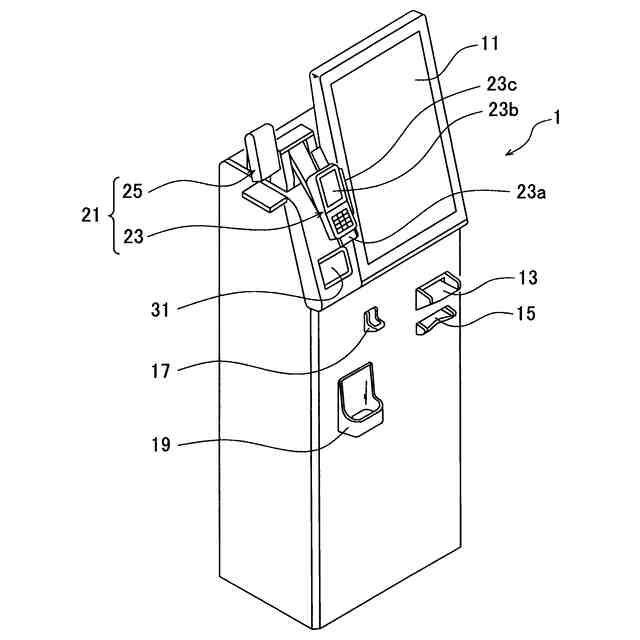

券売機（商品販売データ処理装置）１の斜視図である。

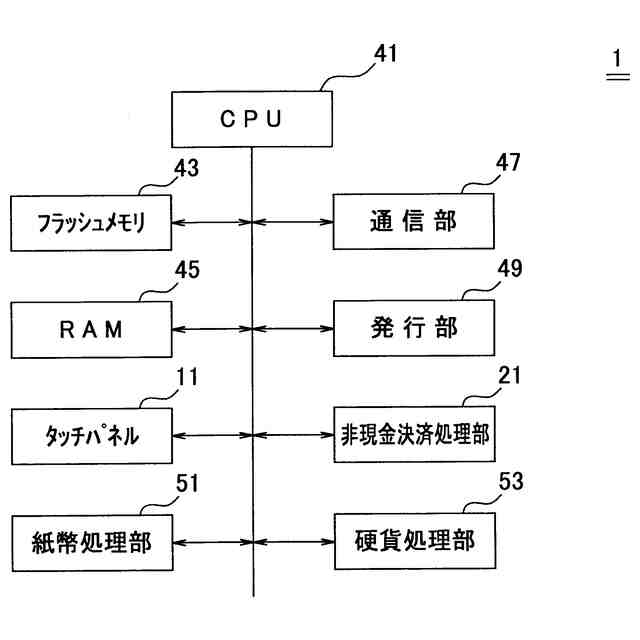

券売機１のシステム構成の一例を示す図である。

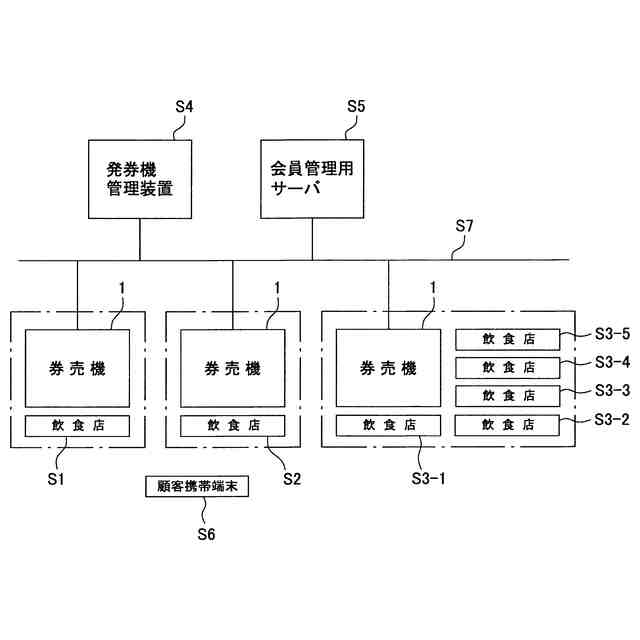

複数台の券売機１の設置構成例を示す図である。

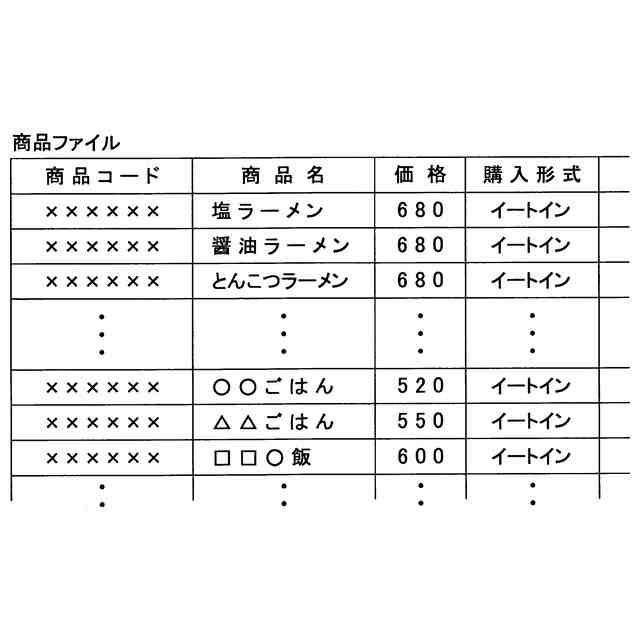

商品ファイルの一例を示す図である。

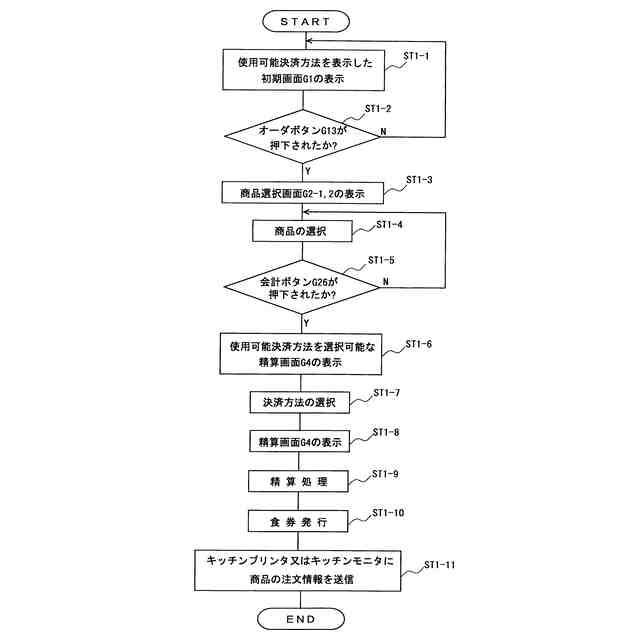

発券処理の一例を示す動作フロー図である。

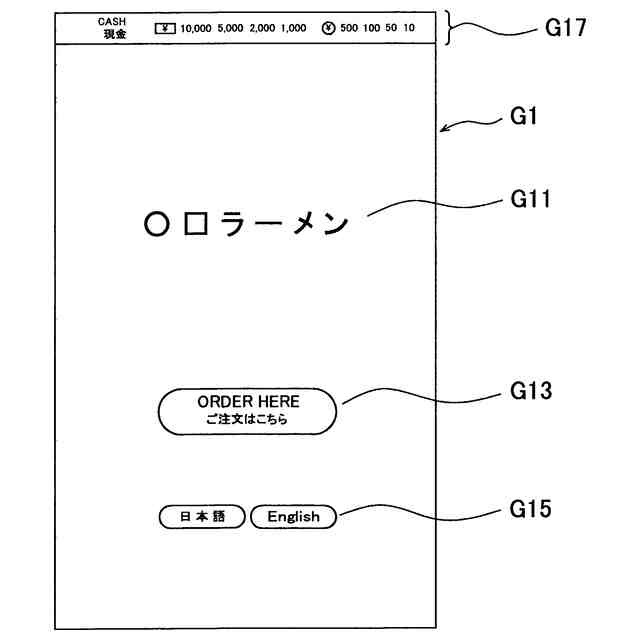

初期画面（第１の画面）Ｇ１を示す図である。

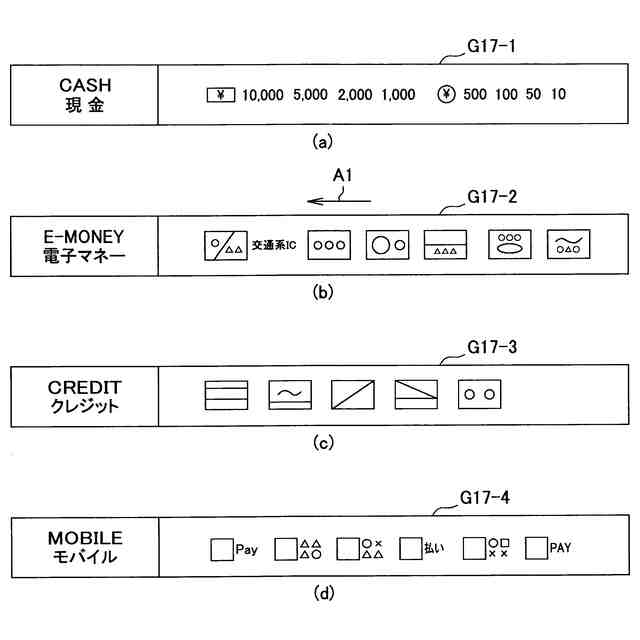

使用可能決済方法表示欄Ｇ１７－１～４を示す図である。

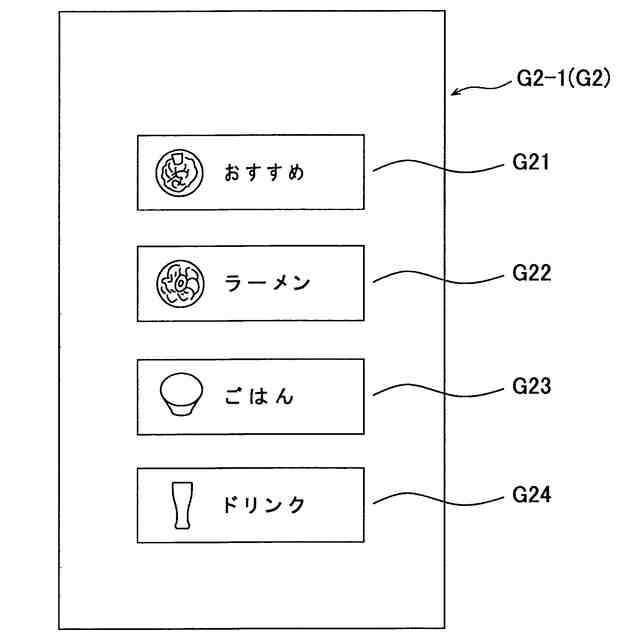

第１商品選択画面（第３の画面）Ｇ２－１を示す図である。

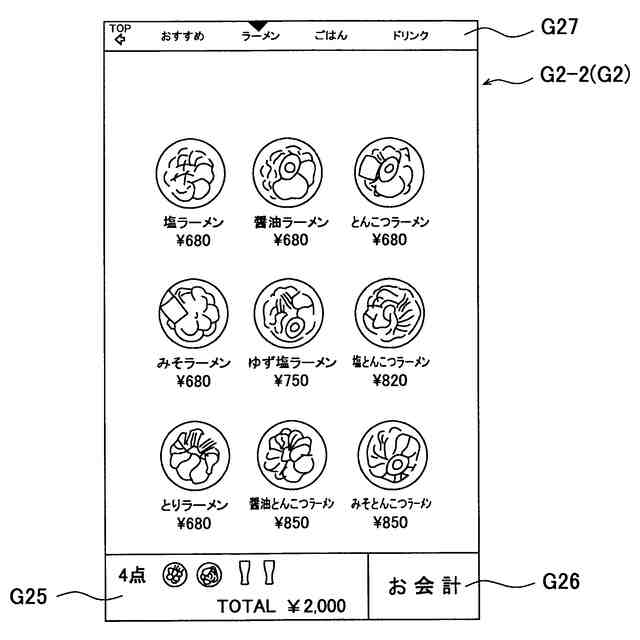

第２商品選択画面（第３の画面）Ｇ２－２を示す図である。
精算画面Ｇ３を示す図である。
精算画面Ｇ４を示す図である。
使用可能決済方法表示欄Ｇ１７－５～７を示す図である。
商品選択画面Ｇ２´（Ｇ２－２´）を示す図である。
初期画面（第１の画面）Ｇ１´を示す図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態を、図面を参照して詳細に説明する。
図１は本発明の一実施形態にかかる券売機（注文受付装置、販売機、商品販売データ処理装置）１の斜視図である。また図３は、複数台の券売機１の設置構成例を示す図である。券売機１は、例えば飲食店において客が商品（調理メニュー）に対応する食券を購入するために設置されるものであり、図３に示すように、１つの店舗（飲食店）Ｓ１，Ｓ２に１台（または複数台）設置される場合の他、複数の店舗（飲食店）Ｓ３－１～５に対して１台（または複数台）設置される場合がある。また券売機１に対して、顧客（店員でも良い）の所持する携帯端末Ｓ６によって操作可能としてもよい。また各券売機１を通信回線Ｓ７で接続し、各券売機１で生じる入出力データを、券売機管理装置（例えばクラウド）Ｓ４によって管理（マスタ管理、売上集計など）してもよい。また例えば、複数（単数でも良い）の店舗Ｓ１，Ｓ２，Ｓ３－１～５用のメンバーズカードを発行し、当該メンバーズカードによって各券売機１での精算が行えるように構成してもよい。メンバーズカードの管理は、例えば、前記通信回線Ｓ７に会員管理用サーバＳ５を接続し、当該会員管理用サーバＳ５によって行っても良い。
【０００８】
次に、券売機１について説明すると、図１に示すように、券売機１の正面上部には表示操作手段となるタッチパネル１１が設置されている。タッチパネル１１には客が商品購入をはじめとする所定の操作を行うための各種画面（商品選択画面など）が表示される。客はタッチパネル１１に表示されている商品の絵やボタン等を指でタッチ（押下）することで、所望の商品の食券を購入することができる。即ち、タッチパネル１１は、表示手段であると同時に操作手段であり、また発券する商品を選択する選択手段でもある。
【０００９】
券売機１の正面のタッチパネル１１の側部（向かって左側の辺に沿う位置）の下部には、下記する紙片（媒体、以下「食券」という）を発行する発行口３１が設けられている。発行口３１の上部には、非現金決済処理部２１が設置されている。非現金決済処理部２１は、現金以外の決済処理全般（電子マネー決済やクレジット決済など）を行うものであり、カード処理部２３とモバイル端末処理部２５とを有している。カード処理部２３は、ＩＣカードを挿入して決済処理を行うＩＣカード挿入部２３ａと、非接触カードをかざして決済処理を行う非接触カード読取部２３ｂと、磁気カードを挿入して決済処理を行う磁気カード挿入部２３ｃとを有している。モバイル端末処理部２５は、図示しない携帯端末（媒体）のタッチパネルに表示した二次元コードを読み込んで決済処理などを行うものである。
【００１０】
また券売機１の正面のタッチパネル１１の下部には、紙幣投入口１３、紙幣排出口１５、硬貨投入口１７、硬貨排出口１９等が設けられている。紙幣投入口１３は入金に際して紙幣が投入され、紙幣排出口１５からはお釣りや返金等の払い出し金の内の紙幣が排出される。硬貨投入口１７は入金に際して硬貨が投入され、硬貨排出口１９からは払い出し金の内の硬貨が排出される。
（【００１１】以降は省略されています）
