公開番号2025085676
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025038682,2024050810
出願日2025-03-11,2019-02-12
発明の名称携帯端末保持具
出願人株式会社寺岡精工
代理人個人,個人,個人
主分類H04M 1/11 20060101AFI20250529BHJP(電気通信技術)
要約【課題】異なる形状の携帯端末であってもスムースに保持でき、かつ、商品の読取が可能な状態で保持される携帯端末保持具を提供する。

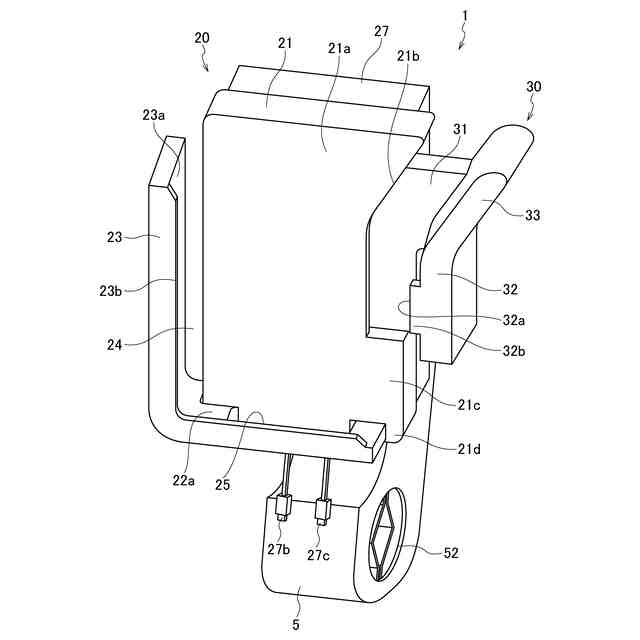

【解決手段】携帯端末200の第1面が当接可能な左側面当接部23と、左側面当接部と対向し、左側面当接部が有する携帯端末との当接面に対して進退可能であって、左側面当接部との間で携帯端末を挟持する、可動保持部30と、を備える、携帯端末保持具1。携帯端末保持具1は、他の機構に取り付けるための外部取付部5をさらに備え、前記他の機構に取り付けられた状態で、前記携帯端末の読取装置の読取方向は、前記他の機構の中心線に対して外側に向けられる。
【選択図】図1

特許請求の範囲【請求項１】
携帯端末を保持する保持部と、
前記携帯端末に給電するバッテリーを収納する収納部と、を備える、
携帯端末保持具。
続きを表示（約 750 文字）【請求項２】
所定の鍵で施開錠することにより、前記収納部に収納されたバッテリーの取り外しを規制する規制部、をさらに備える、
請求項１記載の携帯端末保持具。
【請求項３】
前記バッテリーの表面には、情報表示部が設けられており、
前記バッテリーを収納した前記収納部には、前記情報表示部を露出させる窓部が設けられている、
請求項１又は２に記載の携帯端末保持具。
【請求項４】

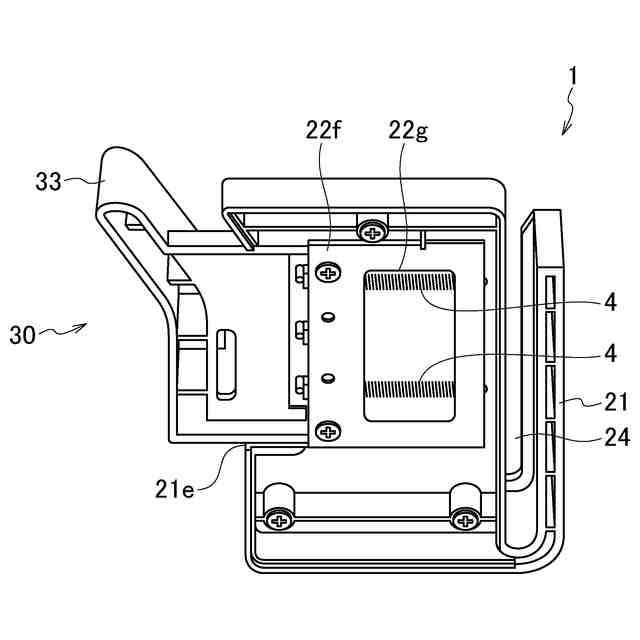

前記保持部は、前記携帯端末を背面側から保持する保持面、を備え、
前記保持面には、前記携帯端末の背面を露出させる領域が設けられている、
請求項１乃至３いずれかに記載の携帯端末保持具。
【請求項５】
前記保持面には、保持される前記携帯端末の滑りを抑制する滑り抑制部材が取り付けられている、
請求項４記載の携帯端末保持具。
【請求項６】
前記領域は、前記携帯端末を保持した際に、前記携帯端末の背面に設けられた読取部の撮像範囲に前記携帯端末保持具が入らない位置に設けられている、
請求項４又は５記載の携帯端末保持具。
【請求項７】
取付対象物に取り付けるための外部取付部、をさらに備える、
請求項１乃至６いずれかの項に記載の携帯端末保持具。
【請求項８】
前記保持部と前記収納部とを連結する連結部、をさらに備え、
前記保持部は、前記連結部の長さ方向に対して斜めに設けられている
請求項１乃至７いずれかの項に記載の携帯端末保持具。
【請求項９】
請求項１乃至８のいずれかに記載の携帯端末保持具、が取り付けられた、
カート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末保持具および端末保持具を有するカートに関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
スーパーマーケット等、商品が陳列されている店舗において、顧客がタブレット等の携帯端末を利用しながら店内を買い回る場合がある。
【先行技術文献】
【特許文献】
【０００３】
特表２００６－５１２６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
顧客が店内を買い回る場合、ショッピングカートを押しながら移動することがある。そこで、携帯端末を保持可能なショッピングカートがあるとよい。また、顧客が使用する携帯端末の形状は、メーカーにより様々であるので、異なる形状の携帯端末であっても、スムースに保持できる携帯端末保持具が必要とされている。
【０００５】
さらに、顧客が自身の携帯端末を使用して、購入する商品の登録を行い、当該登録に基づいて決済を行うレジシステムにおいては、携帯端末が有する読取部を使用して商品の登録を行う。そこで、携帯端末が保持されている状態においても、商品の読取が可能な状態で保持される携帯端末保持具が必要とされている。
【０００６】
特許文献１には、製品搬送装置に接続されたショッピングカート用タブレットと移動端末が開示されている。しかしながら、顧客が有する様々な形状の携帯端末を保持することはできない。
【０００７】
そこで本発明は、異なる形状の携帯端末であってもスムースに保持でき、かつ、商品の読取が可能な状態で保持される携帯端末保持具を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明の一の観点に係る携帯端末保持具は、携帯端末を保持する保持部と、前記携帯端末に給電するバッテリーを収納する収納部と、を備える。
【０００９】
所定の鍵で施開錠することにより、前記収納部に収納されたバッテリーの取り外しを規制する規制部、をさらに備えるものとしてもよい。
【００１０】
前記バッテリーの表面には、情報表示部が設けられており、前記バッテリーを収納した前記収納部には、前記情報表示部を露出させる窓部が設けられているものとしてもよい。
（【００１１】以降は省略されています）
