公開番号2025102546
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023220061
出願日2023-12-26
発明の名称コイルユニット、磁気共鳴イメージング装置及びコイルユニットカバー
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 5/055 20060101AFI20250701BHJP(医学または獣医学;衛生学)
要約【課題】被検者から放出される熱をコイルユニットの外へ逃がすことを可能とする、コイルユニット、磁気共鳴イメージング装置及びコイルユニットカバーを提供する。

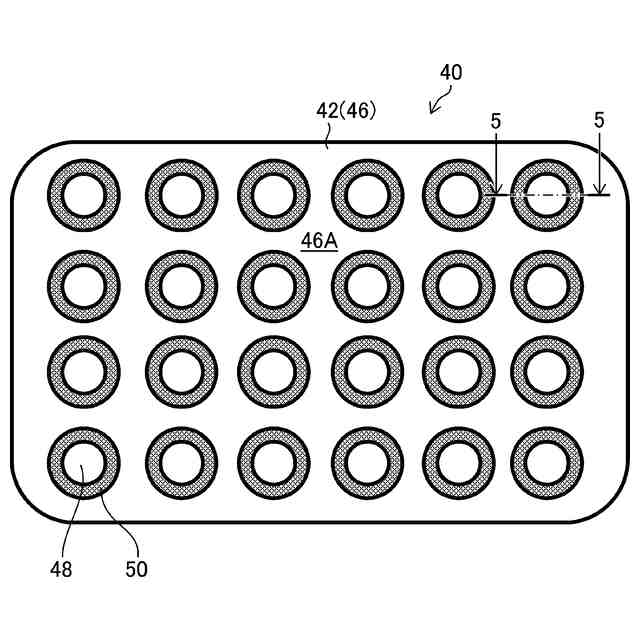

【解決手段】コイルユニットは、1つ以上のループ状のコイルエレメントと、コイルエレメントの一方の面を覆う第1シート及びコイルエレメントの他方の面を覆う第2シート(46)を備えるコイルユニットカバーであり、第1シート及び第2シートを貫通する1つ以上の第1貫通穴(48)が形成されるコイルユニットカバー(42)と、第1貫通穴における第1シートの縁と、第1貫通穴における第2シートの縁とを留める第1留具(50)と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
被検者の測定位置に配置されるコイルユニットであって、

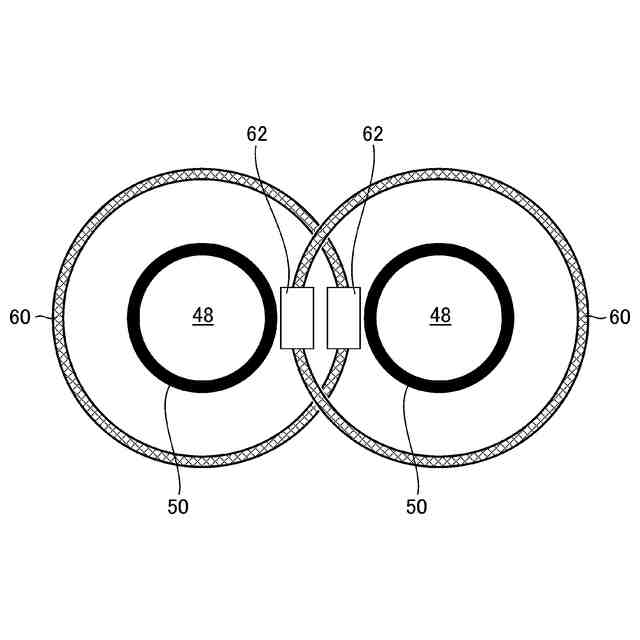

１つ以上のループ状のコイルエレメントと、
前記コイルエレメントの一方の面を覆う第１シート及び前記コイルエレメントの他方の面を覆う第２シートを備えるコイルユニットカバーであり、前記第１シート及び前記第２シートを貫通する１つ以上の第１貫通穴が形成されるコイルユニットカバーと、

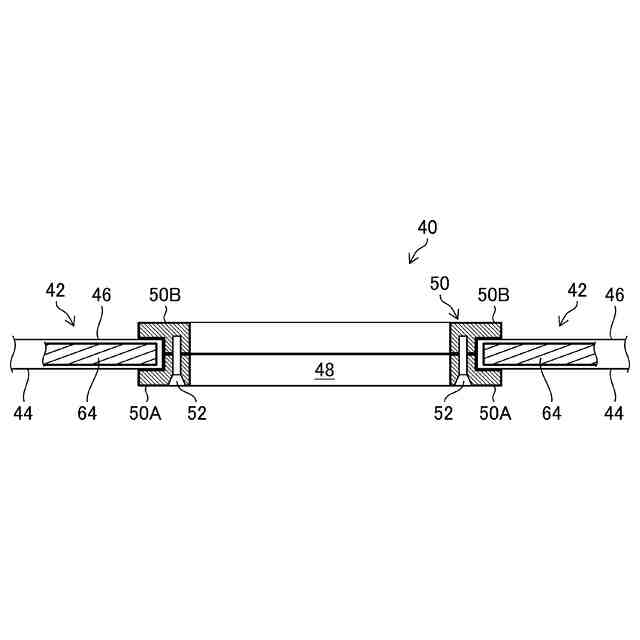

前記第１貫通穴における前記第１シートの縁と、前記第１貫通穴における前記第２シートの縁とを留める第１留具と、
を備える、コイルユニット。
続きを表示（約 930 文字）【請求項２】
前記第１留具は、
前記第１シートに取り付けられる第１部材と、
前記第２シートに取り付けられる第２部材と、
を備える、請求項１に記載のコイルユニット。
【請求項３】
前記第１部材及び前記第２部材は、前記コイルエレメントの厚み以上の厚みを有する、請求項２に記載のコイルユニット。
【請求項４】
前記第１留具は、前記第１貫通穴の内周を覆う環状形状を有する、請求項１から３のいずれか一項に記載のコイルユニット。
【請求項５】
前記第１留具は、前記第１貫通穴の円周方向に沿って、相対的に剛性が高い硬部と相対的に剛性が低い軟部が並べられる構造を有し、
前記硬部は、前記第１シートと前記第２シートとを留める構造が具備される、請求項４に記載のコイルユニット。
【請求項６】

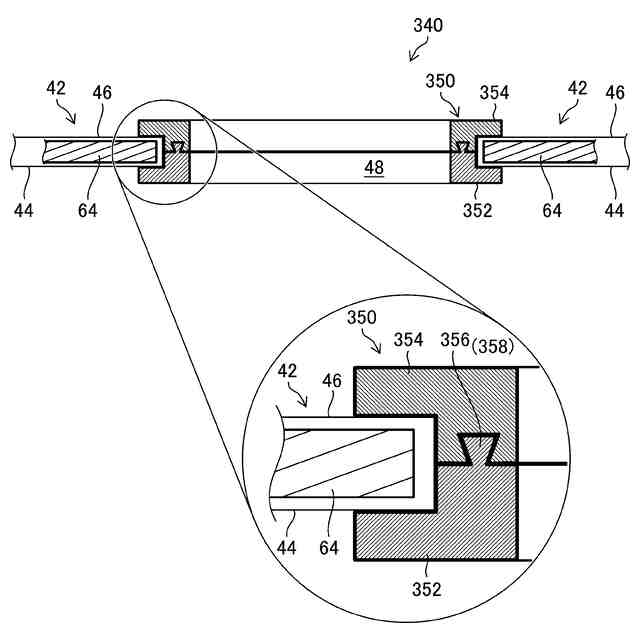

前記第１留具は、凹形状と凸形状とをはめ合わせて、前記第１シートと前記第２シートとを留める構造を有する、請求項１に記載のコイルユニット。
【請求項７】
前記第１留具は、前記コイルユニットカバーの内部から前記第１貫通穴へ向かう方向について、前記第１留具を貫通する通気穴が形成される、請求項１に記載のコイルユニット。
【請求項８】
前記第１留具は、第１シートの側の面及び前記第２シートの側の面の少なくともいずれかに、前記第１貫通穴の円周方向に沿って１つ以上の第１突起が形成される請求項１に記載のコイルユニット。
【請求項９】
前記第１留具は、前記第１シートの側の面及び前記第２シートの側の面の少なくともいずれかに第２突起を備え、
前記第２突起は、前記第１留具に対して相対的に柔らかい材料が用いられる、請求項１に記載のコイルユニット。
【請求項１０】

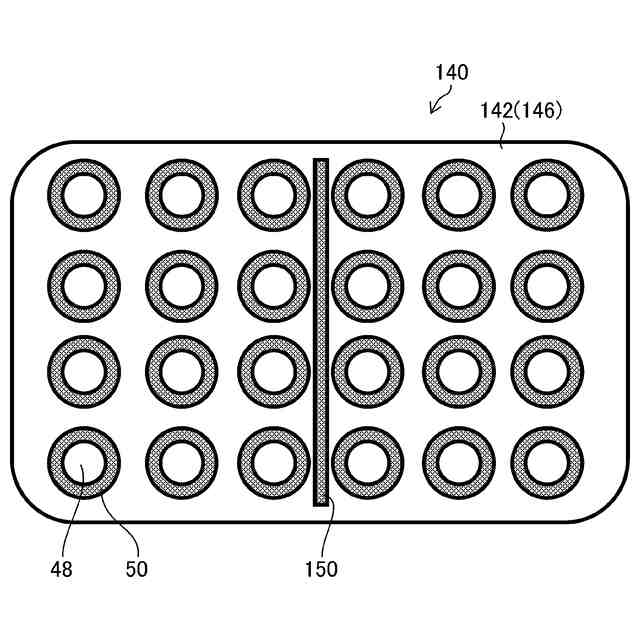

前記第１シートの外側の面及び前記第２シートの外側の面の少なくともいずれかは、前記第１留具が配置される位置に配置される第３突起であり、前記第１留具が並ぶ方向に沿って延在する第３突起を備える、請求項１に記載のコイルユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コイルユニット、磁気共鳴イメージング装置及びコイルユニットカバーに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

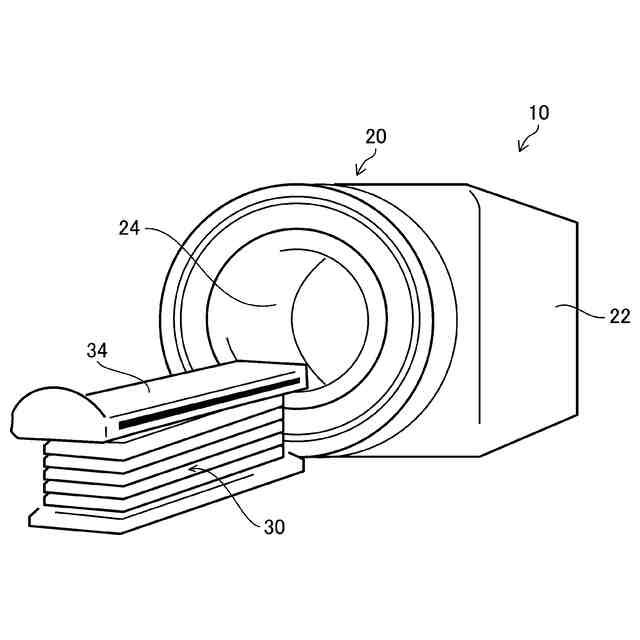

ＭＲＩ装置では、被検者の胸部及び腹部等の断層画像を得る際に、被検者の腹部等に配置され、被検者から発せられる微弱な信号を受信する受信コイルユニットが用いられる。なお、ＭＲＩはMagnetic Resonance Imagingの省略語である。
【０００３】
特許文献１は、ＭＲＩ撮影の際に使用されるＲＦコイルユニットが記載される。ＲＦコイルユニットは、被検者の上方に配置される上部ＲＦコイル及び被検者と天板の間に配置される下部ＲＦコイルを備える。
【０００４】
上部ＲＦコイルは、天板の両端に具備されるコイル支持部を用いて被検者の上方の好適な位置に保持され、ＲＦパルスの照射とＭＲ信号の検出を行う。下部ＲＦコイルは、Ｘ－Ｚ平面において二次元配列された孔を有するコイルカバーと、孔の周囲においてループ状に配置されるコイルとを備え、ＲＦパルスの照射とＭＲ信号の検出を行う。
【０００５】
特許文献２は、ＭＲＩシステムに使用されるＭＲＩ受信器アレイが記載される。同文献に記載のＭＲＩ受信器アレイは、柔軟性のあるブランケット形状であり、患者の上を覆うように位置決めされ、検査中に移動したり、適所からずれたりしないように固定され、使用される。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－１３１２００号公報
特開２０１２－１３０７０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】

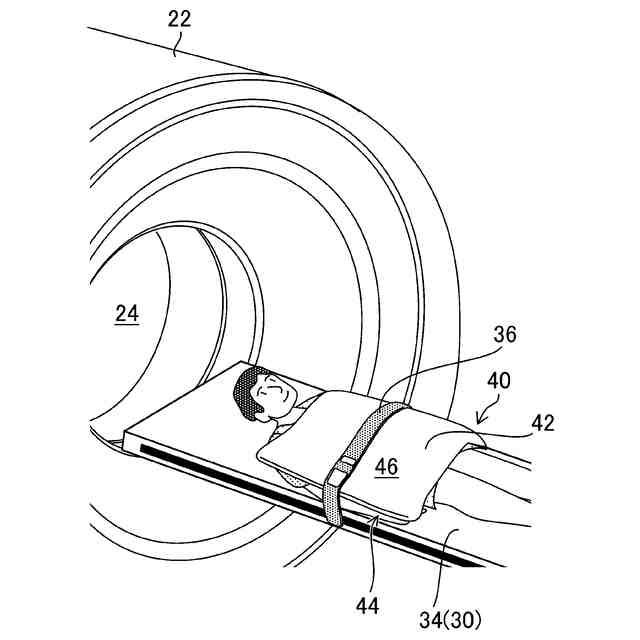

しかしながら、被検者の上部を覆う位置に配置される受信コイルユニットは、被検者から放出される熱を逃がすことが困難である。特許文献１に記載の上部ＲＦコイルは、使用状態において被検者の上部を覆う構造であり、被検者から放出される熱を逃がすことが困難である。
【０００８】
特許文献２に記載のＭＲＩ受信器アレイは、コイル等の電気部品の外側に、電気部品を覆う柔軟なカバーが用いられる構造を有する。このカバーは袋状であって、カバーの上方へ被検者から放出される熱を逃がすことが困難である。
【０００９】
本開示はこのような事情に鑑みてなされたものであり、コイルユニットが装着される被検者から放出される熱をコイルユニットの外へ逃がすことを可能とする、コイルユニット、磁気共鳴イメージング装置及びコイルユニットカバーを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本開示の第１態様に係るコイルユニットは、被検者の測定位置に配置されるコイルユニットであって、１つ以上のループ状のコイルエレメントと、コイルエレメントの一方の面を覆う第１シート及びコイルエレメントの他方の面を覆う第２シートを備えるコイルユニットカバーであり、第１シート及び第２シートを貫通する１つ以上の第１貫通穴が形成されるコイルユニットカバーと、第１貫通穴における第１シートの縁と、第１貫通穴における第２シートの縁とを留める第１留具と、を備える、コイルユニットである。
（【００１１】以降は省略されています）
