特許ウォッチ

公開番号2025101754
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2025055950,2023217525
出願日2025-03-28,2023-12-25
発明の名称ハードコート層形成用組成物およびハードコートフィルム
出願人artience株式会社
代理人個人,個人,個人
主分類C09D 4/00 20060101AFI20250630BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】優れた塗工性を有し、透明性、アンチブロッキング性、防汚性、傷付き防止性、硬化性を兼ね備えたハードコート層を形成することが可能な、ハードコート層形成用組成物の提供。
【解決手段】1つまたは2つのエチレン性不飽和基を有し、25℃における粘度が1～30mPa・s、かつ1気圧の沸点が200℃以上の化合物(A)、3つ以上のエチレン性不飽和基を有する化合物(B)、無機微粒子(C)、および光重合開始剤(D)を含有し、化合物(A)と化合物(B)の質量比率(A/B)が30/70～80/20であり、ハードコート層形成用組成物100質量%中、溶剤の含有率が1質量%以下であるハードコート層形成用組成物。
【選択図】なし
特許請求の範囲【請求項１】
１つまたは２つのエチレン性不飽和基を有し、２５℃における粘度が１～３０ｍＰａ・ｓ、かつ１気圧の沸点が２００℃以上の化合物（Ａ）、３つ以上のエチレン性不飽和基を有する化合物（Ｂ）、無機微粒子（Ｃ）、および光重合開始剤（Ｄ）を含有し、
前記化合物（Ａ）と前記化合物（Ｂ）の質量比率（Ａ／Ｂ）が３０／７０～８０／２０であり、
ハードコート層形成用組成物１００質量％中、溶剤の含有率が１質量％以下であるハードコート層形成用組成物。
続きを表示（約 560 文字）【請求項２】
前記化合物（Ａ）１００質量％中、２つのエチレン性不飽和基を有し、２５℃における粘度が１ｍＰａ・ｓ以上６ｍＰａ・ｓ未満、かつ１気圧の沸点が２４０℃以上である化合物（ａ１）の含有率が、７０質量％以上である請求項１記載のハードコート層形成用組成物。
【請求項３】
前記化合物（Ａ）と前記化合物（Ｂ）の合計１００質量部に対して、前記無機微粒子（Ｃ）を１．０質量部以上１０質量部未満含有する請求項１記載のハードコート層形成用組成物。
【請求項４】
前記無機微粒子（Ｃ）のハードコート層形成用組成物中での平均分散粒子径（Ｄ５０）が、２０～４００ｎｍであることを特徴とする請求項１記載のハードコート層形成用組成物。
【請求項５】
無機微粒子（Ｃ）がシリカ微粒子であることを特徴とする、請求項１記載のハードコート層形成用組成物。
【請求項６】
２５℃における粘度が、２０～１２０ｍＰａ・ｓである請求項１記載のハードコート層形成用組成物。
【請求項７】
光透過性基材と、ハードコート層とを有するハードコートフィルムであって、ハードコート層は、請求項１～６いずれか１項記載のハードコート層形成用組成物の硬化物である、ハードコートフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハードコート層形成用組成物およびハードコートフィルムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ハードコート層形成用組成物（以下、ハードコート剤と言い換える）は、各種基材表面を保護するための傷付き防止性や防汚性、耐摩耗性や屈曲性、透明性、更にハードコート剤を塗工したフィルムをロール状に巻き取りする際の張り付き防止性（アンチブロッキング性）が重視され、用途に応じて種々のハードコート剤が提案されている。
一方、近年、国内外において環境保全や安全性などの観点から、揮発性有機化合物（以下、ＶＯＣと略記する）を低減や削除する動きが高まっており、極力、有機溶剤等の揮発成分を抑えた環境対応型ハードコート剤が、採用されることが多くなった。
有機溶剤等のＶＯＣを極力少なくした環境対応型ハードコート剤は、従来の溶剤を含むハードコート剤に比べ、臭気、健康阻害、及び引火の危険性がほとんどなく、有機溶剤等を揮発させるための熱乾燥オーブンも必要なくなり、環境、安全、及びエネルギー等の課題が解決される。
しかしながら、ＶＯＣを極力少なくした環境対応型ハードコート剤は、低粘度の有機溶剤や可塑剤等を極端に減らしたため、粘度が上昇する傾向にあり、ハードコート層を薄く均一に塗工するのが難しかった。
また、塗工の観点から、低粘度のＶＯＣを増やすと、乾燥条件によっては、ＶＯＣが残留し硬化後皮膜の傷つき性を解決できなかった。
【０００３】
特許文献１には無溶剤、かつ粘度が４００～１２００ｍＰａ・ｓで優れた塗工性を有し、高硬度で耐擦傷性、基材との密着性に優れた塗膜を形成し、反そり性が小さく、耐薬品性に優れた、多官能ウレタンアクリレートと２官能以上アクリレートと単官能アクリレート化合物を含むハードコート用の硬化膜が提案されている。しかし、特許文献１に記載のハードコート用硬化性組成物は、より薄膜での膜厚制御や、平滑な塗膜を形成することが難しく、また硬化膜は、ハードコート剤を塗工したフィルムを巻き取りする際やその後の二次加工において安定的に加工するために必要なアンチブロッキング性にも課題があった。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２００９／０５０９５７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、優れた塗工性を有し、透明性、アンチブロッキング性、防汚性、傷付き防止性、硬化性を兼ね備えたハードコート層を形成することが可能な、ハードコート層形成用組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、上記課題を解決すべく鋭意研究を重ねた結果、本発明に至った。
【０００７】
本発明は、１つまたは２つのエチレン性不飽和基を有し、２５℃における粘度が１～３０ｍＰａ・ｓ、かつ１気圧の沸点が２００℃以上の化合物（Ａ）、３つ以上のエチレン性不飽和基を有する化合物（Ｂ）、無機微粒子（Ｃ）および光重合開始剤（Ｄ）を含有し、化合物（Ａ）と化合物（Ｂ）の質量比率（Ａ／Ｂ）が３０／７０～８０／２０であり、ハードコート層形成用組成物１００質量％中、溶剤の含有率が１．０質量％以下であるハードコート層形成用組成物に関する。
【０００８】
また、本発明は、化合物（Ａ）１００質量％中、２つのエチレン性不飽和基を有し、２５℃における粘度が１ｍＰａ・ｓ以上６ｍＰａ・ｓ未満、かつ１気圧の沸点が２４０℃以上である化合物（ａ１）の含有率が、７０質量％以上である前記ハードコート層形成用組成物に関する。
【０００９】
また、本発明は、化合物（Ａ）と化合物（Ｂ）の合計１００質量部に対して、無機微粒子（Ｃ）を１．０質量部以上１０質量部未満含有する前記ハードコート層形成用組成物に関する。
【００１０】
また、本発明は、無機微粒子（Ｃ）のハードコート層形成用組成物中での平均分散粒子径（Ｄ５０）が、２０～４００ｎｍであることを特徴とする前記ハードコート層形成用組成物に関する。
（【００１１】以降は省略されています）

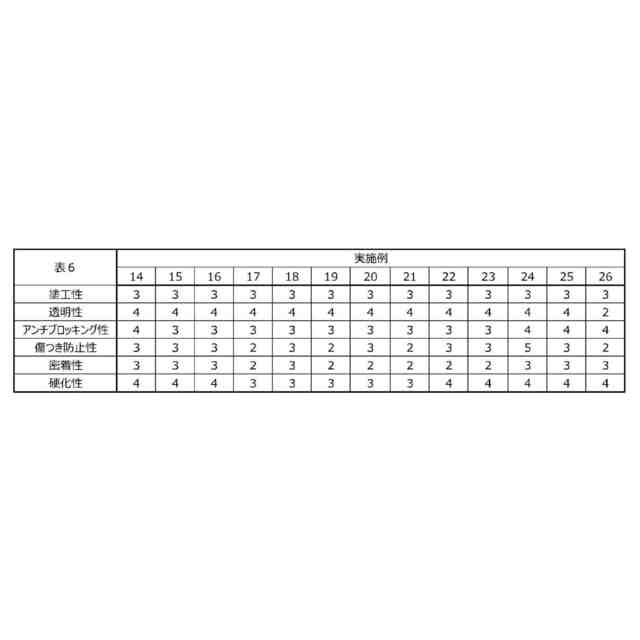

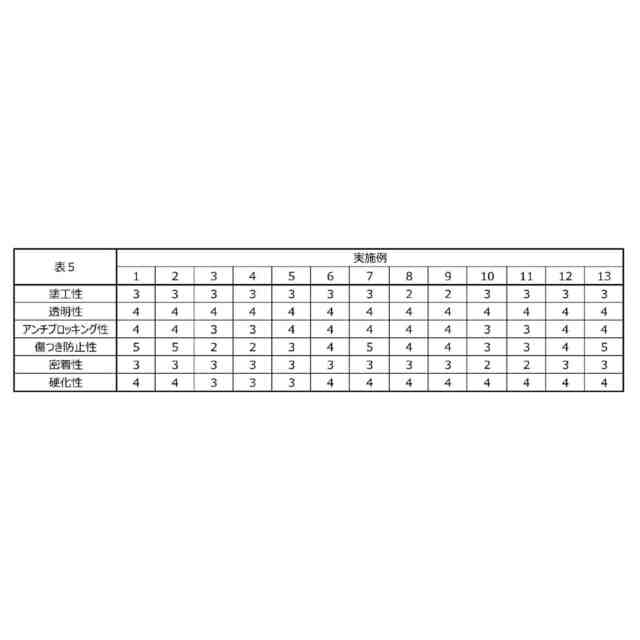

関連特許
