公開番号2025101324
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218092
出願日2023-12-25
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人蔦田特許事務所
主分類F25D 23/02 20060101AFI20250630BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷蔵庫本体に設けられた扉の高剛性化を図る。
【解決手段】本発明の冷蔵庫Rは、冷蔵庫本体1に設けられた扉2Lは、庫外側の前面を形成する前面部材20と、前面部材20の庫内側に設けられ後面部材50と、前面部材20と後面部材50との間に設けられた断熱材30,31と、後面部材50の断熱材側に固定された補強板100とを備え、後面部材50は、板部51と、板部51の周縁部から後方へ突出する内側壁52aと、内側壁52aから扉2Lの周縁部側に間隔をあけて設けられた外側壁52bと、内側壁52aと外側壁52bとを連結する連結壁52cとを備え、補強板100は、内側壁52a及び外側壁52bのいずれか一方の側壁に固定され、他方の側壁から離れて設けられている。
【選択図】 図3
特許請求の範囲【請求項1】
貯蔵室を内部に有する冷蔵庫本体と、前記冷蔵庫本体に設けられた扉とを備えた冷蔵庫において、
前記扉は、庫外側の前面を形成する前面部材と、前記前面部材の庫内側に設けられ後面部材と、前記前面部材と前記後面部材との間に設けられた断熱材と、前記後面部材の前記断熱材側に固定された補強板とを備え、
前記後面部材は、前記前面部材から後方に間隔をあけて設けられた板部と、前記板部の周縁部から後方へ突出する内側壁と、前記内側壁から前記扉の周縁部側に間隔をあけて設けられた外側壁と、前記内側壁と前記外側壁とを連結する連結壁とを備え、
前記補強板は、前記内側壁及び前記外側壁のいずれか一方の側壁に固定され、他方の側壁から離れて設けられている、冷蔵庫。
続きを表示(約 760 文字)【請求項2】
前記補強板は、前記内側壁及び前記外側壁のいずれか一方の側壁に固定された固定部と、前記固定部の後端部に前記一方の側壁から前記他方の側壁へ向けて折り曲がった後折曲げ部とを備える、請求項1に記載の冷蔵庫。
【請求項3】
前記補強板は、前記固定部の前端部に前記他方の側壁へ向けて折り曲がった前折曲げ部を備える、請求項2に記載の冷蔵庫。
【請求項4】
前記補強板は、前記内側壁に固定された固定部と、前記固定部の前端部に前記板部に沿って設けられた第2前折曲げ部を備える、請求項1又は2に記載の冷蔵庫。
【請求項5】
前記第2前折曲げ部が前記板部に固定され、
前記固定部と前記第2前折曲げ部との連結部分が前記後面部材から離れている、請求項4に記載の冷蔵庫。
【請求項6】
前記補強板は、前記固定部と前記第2前折曲げ部との連結部分に貫通孔が設けられている、請求項5に記載の冷蔵庫。
【請求項7】
前記扉は、左扉、前記左扉の右側に設けられた右扉とを備え、
前記左扉及び前記右扉の一方の前記扉は、前記補強板が、前記内側壁及び前記外側壁のいずれか一方の側壁に固定された固定部と、前記固定部の後端部に前記他方の側壁にから離れる方向へ向けて折り曲がった後折曲げ部と、前記固定部の前端部に前記他方の側壁へ向けて折れ曲がった前折曲げ部を備え、
前記左扉及び前記右扉の他方の前記扉は、前記補強板が、前記内側壁及び前記外側壁のいずれか一方の側壁に固定された固定部と、前記固定部の後端部に前記他方の側壁へ向けて折り曲がった後折曲げ部と、前記固定部の前端部に前記板部に沿って設けられた第2前折曲げ部を備える、請求項1に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【0001】
本発明の実施形態は、冷蔵庫に関するものである。
続きを表示(約 1,300 文字)【背景技術】
【0002】
冷蔵庫は一般的に、発泡断熱材を充填して冷蔵庫本体及び扉を形成し、内側に冷蔵室や冷凍室などの貯蔵室が形成されている。そして近年では高容積化の要望に応えるため、冷蔵庫本体及び扉の断熱壁を薄くすることが進んでいる。しかし、断熱壁を薄くすると、冷蔵庫本体及び扉の剛性が低下して強度を確保することが難しくなる。特に、扉では、庫内と庫外との温度差によって扉外を向いた面を形成する前面部材に破損や変形が生じやすくなる。
【0003】
そこで、下記特許文献1には、庫外を向いた面を形成する前面部材と、前面部材の庫内側に設けられ後面部材と、前面部材と後面部材との間に設けられた断熱材とを備えた扉において、後面部材の断熱材側に補強板を設けて扉の高剛性化を図ることが提案されているが、更なる高剛性化が要望されている。
【先行技術文献】
【特許文献】
【0004】
国際公開2018/163365
【発明の概要】
【発明が解決しようとする課題】
【0005】
そこで本発明は、冷蔵庫本体に設けられた扉の高剛性化を図ることができる冷蔵庫を提供することを課題とする。
【課題を解決するための手段】
【0006】
本発明の実施形態による冷蔵庫は、貯蔵室を内部に有する冷蔵庫本体と、前記冷蔵庫本体に設けられた扉とを備えた冷蔵庫において、前記扉は、庫外側の前面を形成する前面部材と、前記前面部材の庫内側に設けられ後面部材と、前記前面部材と前記後面部材との間に設けられた断熱材と、前記後面部材の前記断熱材側に固定された補強板とを備え、前記後面部材は、板部と、前記板部の周縁部から後方へ突出する内側壁と、前記内側壁から前記扉の周縁部側に間隔をあけて設けられた外側壁と、前記内側壁と前記外側壁とを連結する連結壁とを備え、前記補強板は、前記内側壁及び前記外側壁のいずれか一方の側壁に固定され、他方の側壁から離れて設けられている、ものである。
【図面の簡単な説明】
【0007】

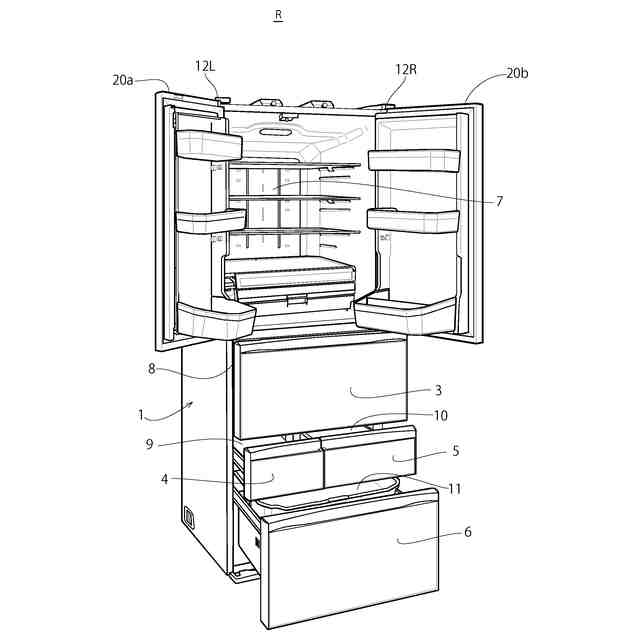

本発明の一実施形態に係る冷蔵庫の外観斜視図

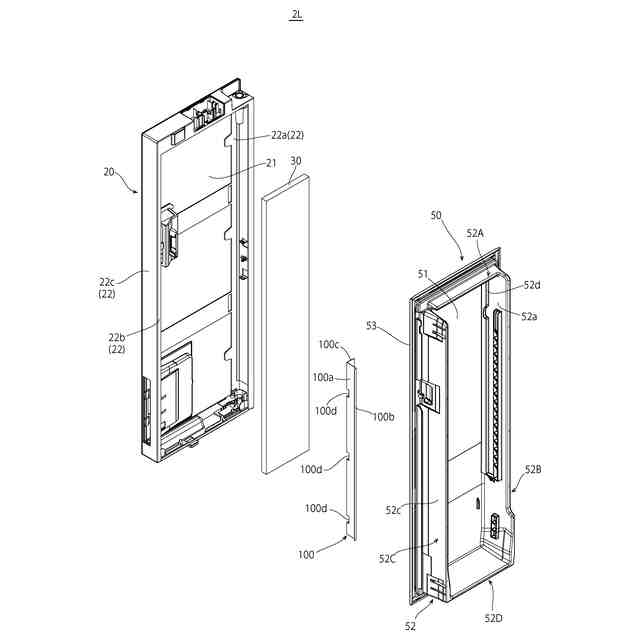

図1の冷蔵庫の左扉の分解斜視図

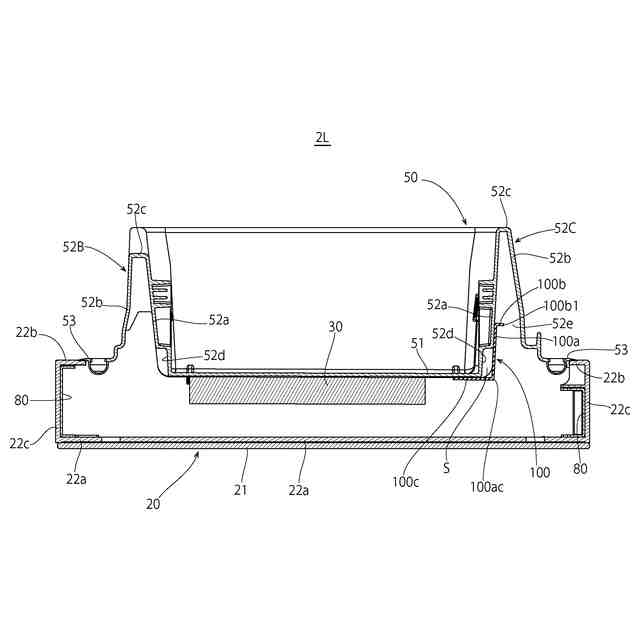

図1の冷蔵庫の左扉の断面図

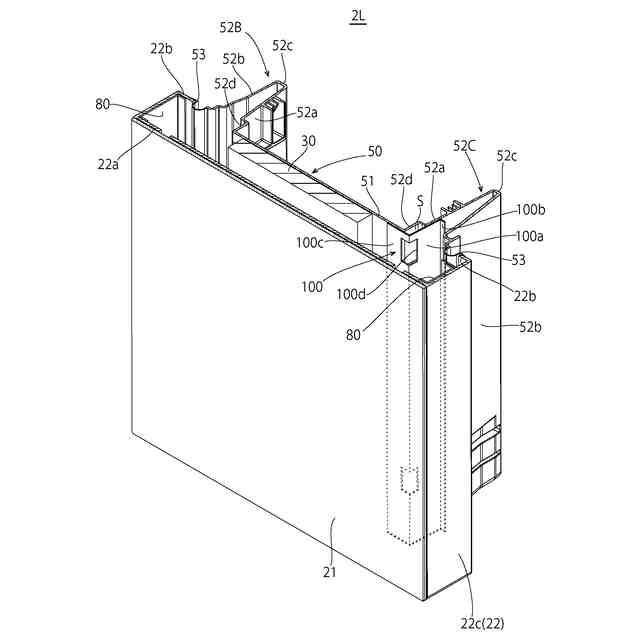

図1の冷蔵庫の左扉の断面斜視図

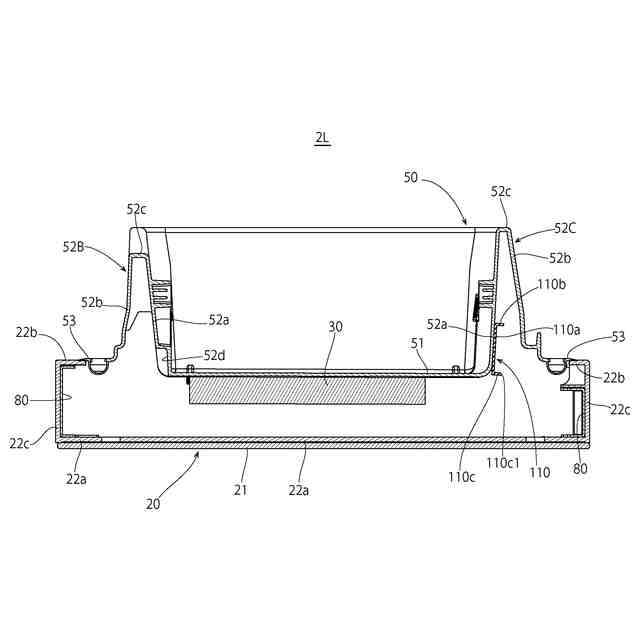

本発明の変更例の冷蔵庫の左扉の断面図

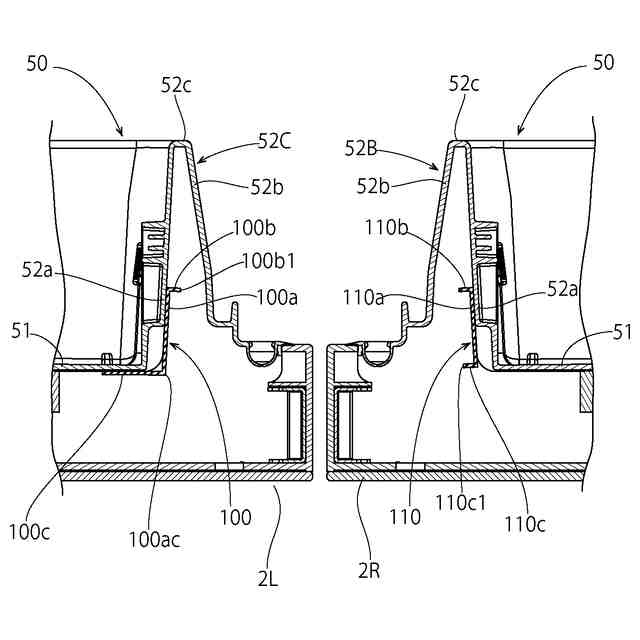

本発明の変更例2の冷蔵庫の左扉及び右扉の要部拡大断面図

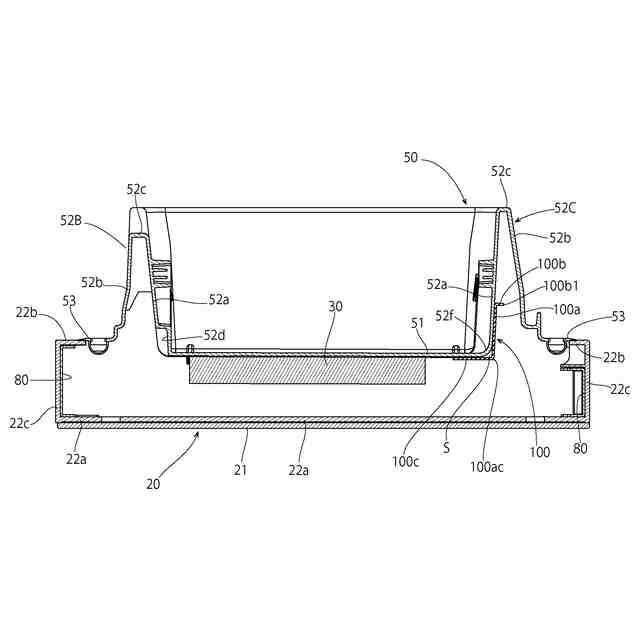

本発明の変更例3の冷蔵庫の左扉の断面図
【発明を実施するための形態】
【0008】
以下、本発明の一実施形態の冷蔵庫Rについて図面に基づき説明する。
【0009】
(1)冷蔵庫Rの構成
本実施形態の冷蔵庫扉2L、2R、3、4、5、6は、内部に貯蔵室7,8,9,10,11が設けられた冷蔵庫本体1に取り付けられ図1に示すような冷蔵庫Rを構成する。
【0010】
具体的には、冷蔵庫本体1は、貯蔵室として最上部に冷蔵室7が設けられ、その下に野菜室8が設けられ、その野菜室8の下に製氷室9及び第1冷凍室10が左右に並んで設けられ、製氷室9及び第1冷凍室10の下に第2冷凍室11が設けられている。
(【0011】以降は省略されています)
