発明の名称農作物保冷庫用冷蔵ユニット
出願人株式会社AFREX
代理人個人,個人
主分類F25D 19/00 20060101AFI20250612BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】農作物保冷庫内の空気に含まれる酸性物質による腐食によって冷媒が漏洩する可能性を抑制し得る農作物保冷庫用冷蔵ユニットを提供する。
【解決手段】平行に延びる複数の直線部と複数の直線部をそれぞれの端部において接続する複数のU字部とを有しており、継ぎ目を有さない、1本の伝熱管と、直線部に固定されており、直線部の延伸方向に対して直交する面を有する、複数のフィンとを備えており、伝熱管の両端部以外にロウ付けによる接続部を有さない、蒸発器11と、蒸発器11を取り囲む断熱箱13と、断熱箱13の内側に画定される冷却スペース132と、冷却スペース132の外側において両端部と接続されており、冷媒が流れる、冷媒配管とを備える、農作物保冷庫用冷蔵ユニットを提供する。
【選択図】図4
特許請求の範囲【請求項１】
平行に延びる複数の直線部と複数の前記直線部をそれぞれの端部において接続する複数のＵ字部とを有しており、継ぎ目を有さない、１本の伝熱管と、
前記直線部に固定されており、前記直線部の延伸方向に対して直交する面を有する、複数のフィンと
を備えており、前記伝熱管の両端部以外にロウ付けによる接続部を有さない、蒸発器と、
前記蒸発器を取り囲む断熱箱と、
前記断熱箱の内側に画定される冷却スペースと、
前記冷却スペースの外側において前記両端部と接続されており、冷媒が流れる、冷媒配管と
を備える、農作物保冷庫用冷蔵ユニット。
続きを表示（約 940 文字）【請求項２】
前記冷媒は、可燃性冷媒である、
請求項１に記載の農作物保冷庫用冷蔵ユニット。
【請求項３】
前記蒸発器の表面には、アクリル、エポキシ、又はウレタンによる塗装処理が施されている、
請求項２に記載の農作物保冷庫用冷蔵ユニット。
【請求項４】
前記伝熱管及び前記フィンの材質は、アルミニウム又はアルミニウム合金であり、
前記伝熱管及び前記フィンには、ベーマイト処理、アルマイト処理、又は亜鉛溶射が施されている、
請求項２に記載の農作物保冷庫用冷蔵ユニット。
【請求項５】
ベースプレートと、
前記ベースプレートに配置されている凝縮器と、
前記凝縮器に取り付けられた排熱ファンと、
前記ベースプレートにおいて、前記凝縮器に対して前記排熱ファンによる通風方向の下流側に配置されている圧縮機と、
前記ベースプレートにおいて、前記圧縮機に対して前記通風方向の下流側に配置されており、前記ベースプレートに対して直交し且つ前記通風方向に平行な面を有する、蒸発シートと
をさらに備える、請求項２に記載の農作物保冷庫用冷蔵ユニット。
【請求項６】
ベースプレートと、
前記ベースプレートに配置されている凝縮器と、
前記凝縮器に取り付けられた排熱ファンと、
前記ベースプレートにおいて、前記凝縮器に対して前記排熱ファンによる通風方向の下流側に配置されている圧縮機と、
前記ベースプレートにおいて、前記圧縮機と前記凝縮器との間に配置されており、前記ベースプレートに対して直交し且つ前記通風方向に平行な面を有する、蒸発シートと
をさらに備える、請求項２に記載の農作物保冷庫用冷蔵ユニット。
【請求項７】
前記蒸発シートの材質は、多孔質素材であり、
前記蒸発シートには、親水処理が施されている、
請求項５又は６に記載の農作物保冷庫用冷蔵ユニット。
【請求項８】
前記蒸発シートには、抗菌加工が施されている、
請求項７に記載の農作物保冷庫用冷蔵ユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、農作物保冷庫用冷蔵ユニットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、農作物を冷蔵する農作物保冷庫に設置される農作物保冷庫用冷蔵ユニットが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２２１６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の農作物保冷庫では、農作物保冷庫用冷蔵ユニットの蒸発器において冷却された空気が農作物保冷庫に流れ、保冷庫内の農作物を冷却した後、再度農作物保冷庫用冷蔵ユニットの蒸発器において冷却される。農作物保冷庫内には、米、野菜、漬物等様々な農作物が保冷されているため、これらの農作物を冷却した空気は、農作物が有する酸性物質を含み得る。酸性物質を含む空気が蒸発器で冷却される時、空気中の酸性物質を含む水分が蒸発器に付着する可能性がある。これにより、蒸発器に酸性物質が堆積すると、特にロウ付け接続部で腐食が発生し、蒸発器内の冷媒が漏洩する可能性がある。冷媒が大気中に漏洩すると、地球温暖化の一因となり得る。
【０００５】
本開示は、農作物保冷庫内の空気に含まれる酸性物質による腐食によって冷媒が漏洩する可能性を抑制し得る農作物保冷庫用冷蔵ユニットを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本開示は、
平行に延びる複数の直線部と複数の前記直線部をそれぞれの端部において接続する複数のＵ字部とを有しており、継ぎ目を有さない、１本の伝熱管と、
前記直線部に固定されており、前記直線部の延伸方向に対して直交する面を有する、複数のフィンと
を備えており、前記伝熱管の両端部以外にロウ付けによる接続部を有さない、蒸発器と、
前記蒸発器を取り囲む断熱箱と、
前記断熱箱の内側に画定される冷却スペースと、
前記冷却スペースの外側において前記両端部と接続されており、冷媒が流れる、冷媒配管と
を備える、農作物保冷庫用冷蔵ユニットを提供する。
【０００７】
本開示の農作物保冷庫用冷蔵ユニットによれば、酸性物質を含み得る空気は、冷却スペース内を循環する。冷却スペースにロウ付けによる接続部を有さないので、酸性物質がロウ付け部に堆積しにくく、腐食によって冷媒が漏洩する可能性を抑制することができる。
【図面の簡単な説明】
【０００８】

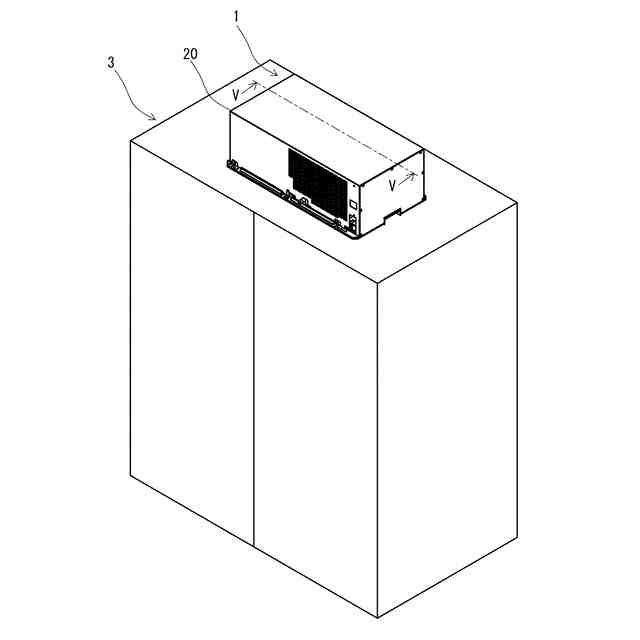

農作物保冷庫及び第１実施形態に係る農作物保冷庫用冷蔵ユニットの斜視図である。

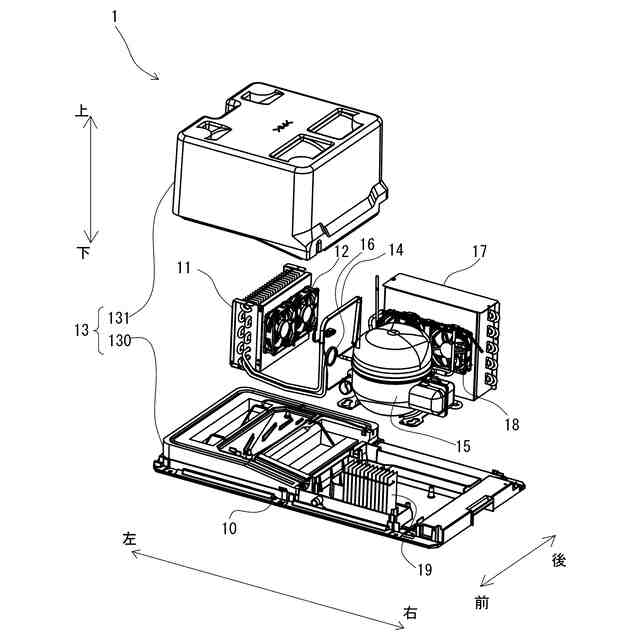

第１実施形態に係る農作物保冷庫用冷蔵ユニットの分解斜視図である。

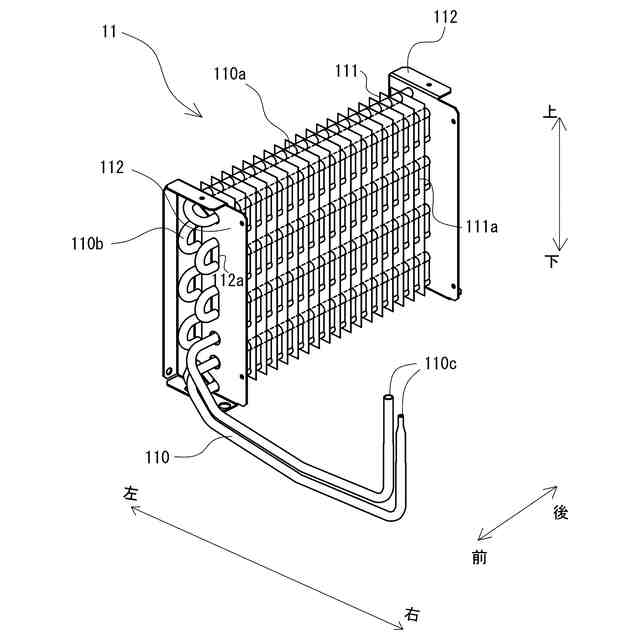

第１実施形態に係る蒸発器の斜視図である。

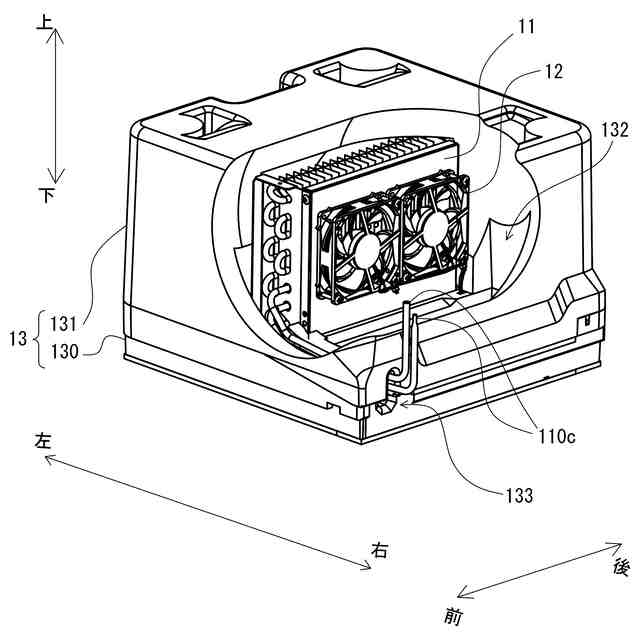

第１実施形態に係る蒸発器を取り囲んでいる断熱箱の一部を除去した斜視図である。

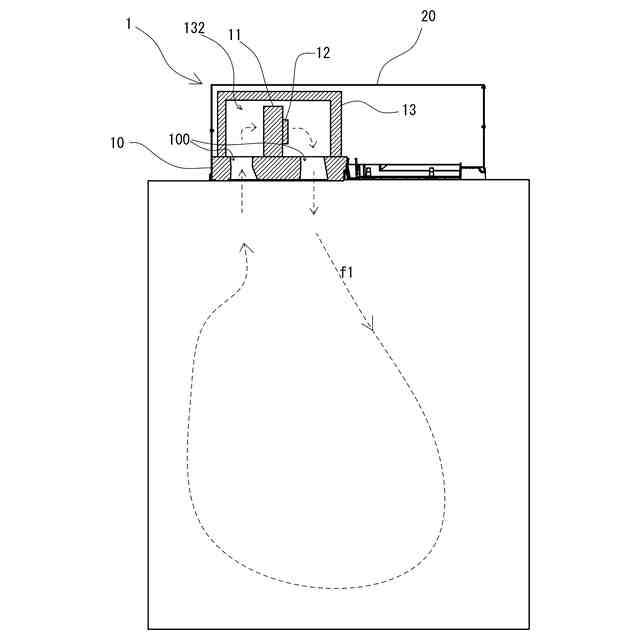

図１の断面Ｖ－Ｖに沿った農作物保冷庫及び第１実施形態に係る農作物保冷庫用冷蔵ユニットの断面図である。

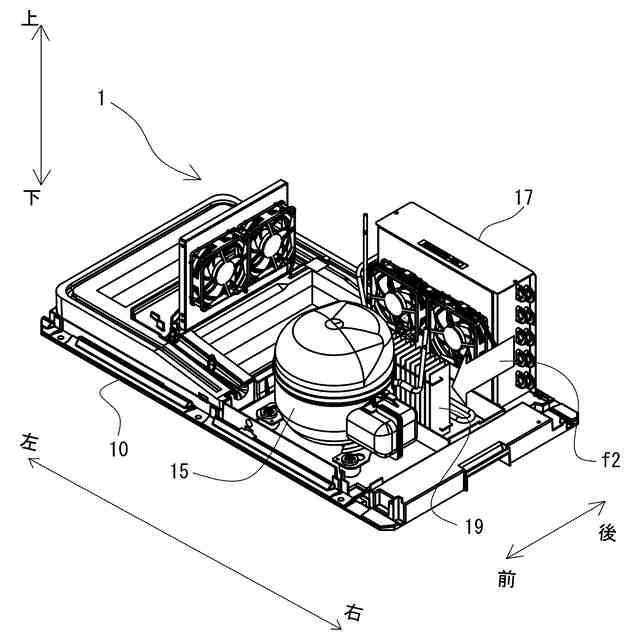

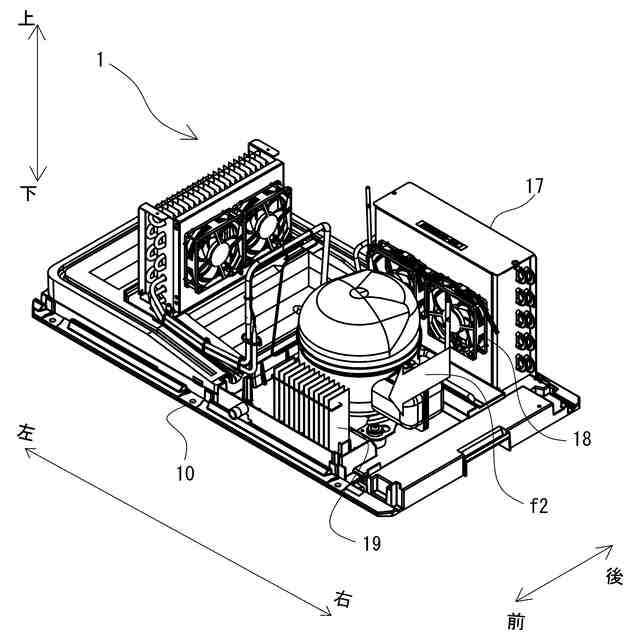

第１実施形態に係る農作物保冷庫用冷蔵ユニットの分解斜視図である。

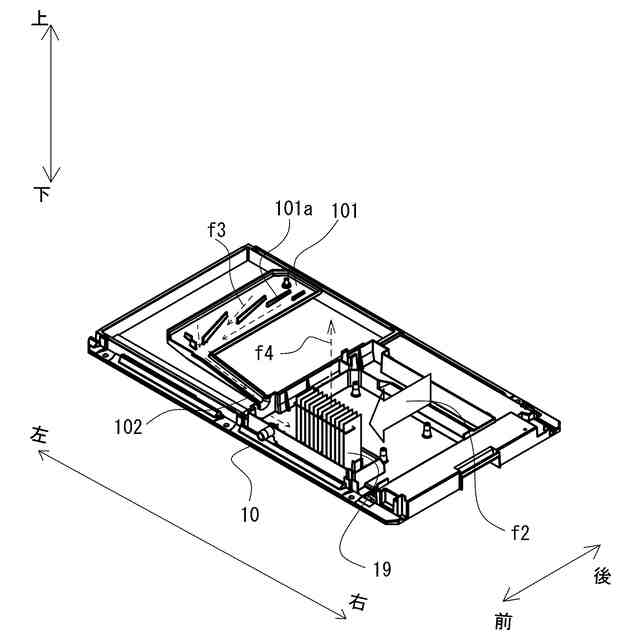

第１実施形態に係るベースプレート及び蒸発シートの斜視図である。
第２実施形態に係る農作物保冷庫用冷蔵ユニットの斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について添付図面を参照しながら説明する。
【００１０】
［第１実施形態］
図１は、農作物保冷庫３及び第１実施形態に係る農作物保冷庫用冷蔵ユニット１の斜視図である。農作物保冷庫用冷蔵ユニット１は、農作物保冷庫３の上部に設置されており、筐体２０で覆われている。農作物保冷庫３には、米、野菜、漬物等様々な農作物が収納されており、農作物保冷庫用冷蔵ユニット１が作り出す冷気によって、農作物は、保冷されている。
