TOP特許意匠商標
特許ウォッチ Twitter
10個以上の画像は省略されています。
公開番号2025099974
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217014
出願日2023-12-22
発明の名称黒鉛状窒化炭素粒子の粒径低減のための方法
出願人ロレアル,L’OREAL,国立研究開発法人物質・材料研究機構
代理人個人,個人,個人
主分類C01B 21/082 20060101AFI20250626BHJP(無機化学)
要約【課題】環境にやさしいUV吸収材料としての黒鉛状窒化炭素の新しい製造方法の開発が必要とされている。
【解決手段】本発明は、サブミクロンサイズの黒鉛状窒化炭素を調製するための方法であって、黒鉛状窒化炭素をミル処理又は超音波処理するステップを含む、方法に主に関する。本発明はまた、1μm未満の粒径が懸濁液中の全粒子の体積の50パーセント超を占める体積サイズ分布を有するサブミクロンサイズの黒鉛状窒化炭素に関する。

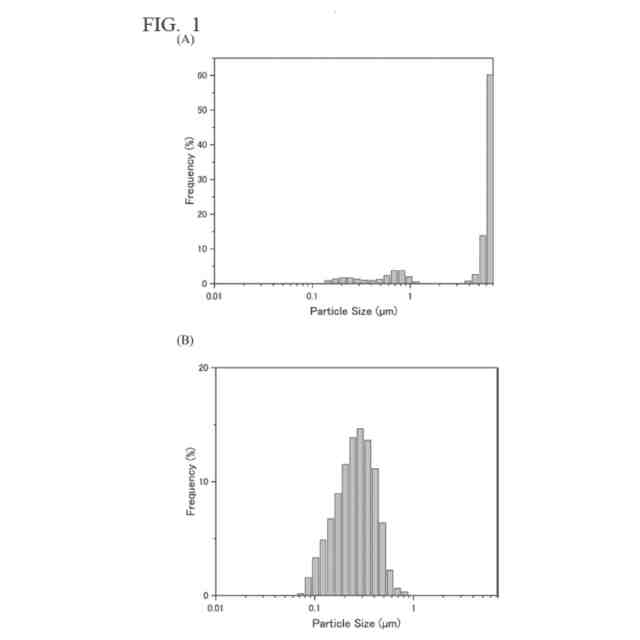

【選択図】図1
特許請求の範囲【請求項1】
サブミクロンサイズの黒鉛状窒化炭素を調製するための方法であって、黒鉛状窒化炭素をミル処理又は超音波処理する工程を含む、方法。
続きを表示(約 760 文字)【請求項2】
ミル処理工程が、湿式ミル処理工程である、請求項1に記載の方法。
【請求項3】
湿式ミル処理工程が、湿式ジェットミル処理工程又は湿式ビーズミル処理工程である、請求項2に記載の方法。
【請求項4】
超音波処理が、ホモジナイザーを用いて実施される、請求項1に記載の方法。
【請求項5】
黒鉛状窒化炭素を、2回以上ミル処理又は超音波処理する工程を含む、請求項1から4のいずれか一項に記載の方法。
【請求項6】
黒鉛状窒化炭素をミル処理又は超音波処理する工程の前に、少なくとも1つの前駆体化合物を450℃以上で少なくとも1分間加熱することによって黒鉛状窒化炭素を調製する更なる工程を含む、請求項1から5のいずれか一項に記載の方法。
【請求項7】
加熱工程が、酸化剤として酸素含有種、例えば、O
2
、湿度、O
3
、O原子及び/又は酸素イオンの存在下で実施され、好ましくは、加熱工程の間に使用される酸化剤は、ガスの形態であり;より好ましくは、酸素含有種は、過マンガン酸塩でも過酸化水素でもない、請求項6に記載の方法。
【請求項8】
黒鉛状窒化炭素をミル処理又は超音波処理する工程の後に、懸濁液から懸濁媒体を蒸発させて、乾燥された黒鉛状窒化炭素を得る更なる工程を含む、請求項1から7のいずれか一項に記載の方法。
【請求項9】
蒸発が、凍結乾燥によって実施される、請求項8に記載の方法。
【請求項10】
媒体を乾燥する工程の後に、乾燥された黒鉛状窒化炭素を媒体に再懸濁する更なる工程を含む、請求項8又は9に記載の方法。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、黒鉛状窒化炭素粒子の粒径低減のための方法に主に関する。また、本発明は、粒径が低減された黒鉛状窒化炭素粒子に関する。
続きを表示(約 1,300 文字)【背景技術】
【0002】
UV保護効果は、化粧料の重要な要素の1つである。UV範囲(400nm未満の波長)の照射を遮蔽するために、有機UV遮蔽化合物、並びに無機UV遮蔽化合物、例えばTiO
2
及びZnOが幅広く使用されている。無機化合物である黒鉛状窒化炭素は、UV吸収特性を示すことが知られている。黒鉛状窒化炭素に関するいくつかの文献が既に報告されている。
【0003】
例えば、WO2020/246715は、複素環式構造を有する高分子窒化炭素を含む紫外線吸収剤を開示している。しかしながら、この文献は、黒鉛状窒化炭素の粒径については記載していない。
【0004】
また、炭素材料の粒径を低減するための技術に関して、これまでにいくつかの文献が既に公開されている。
【0005】
例えば、US7300958B2は、ナノメートルサイズの炭素の一次粒子の超分散体を製造する方法であって、ナノメートルサイズの炭素の前記一次粒子の凝集体構造に湿式ミル処理法を適用して、ナノメートルサイズの炭素の前記一次粒子を一緒に保持して前記凝集体構造を形成させるファンデルワールス力を克服することを含み、前記湿式ミル処理法が、破壊媒体としてボールを用いて実施され、ボールの各々が0.1mm以下の直径を有する、方法を開示している。
【0006】
また、EP3096866A1は、水銀除去の方法であって、石炭燃焼から生成された排ガス中に活性炭を射出する工程を含み、活性炭が、1μm~28μmの範囲のd95粒径分布、及び1.5~3の範囲のd95/d50比を有し、d95粒径分布はミル処理及び空気分級によって得ることができる、方法を開示している。
【0007】
また、CN103975468Aは、(i)繊維質炭素材料、(ii)鎖状炭素材料、並びに(iii)繊維質炭素材料及び鎖状炭素材料が互いに結合した炭素材料からなる群から選択される1種又は複数の炭素材料と、リチウム含有ホスフェートとを含む複合粒子;並びにその製造方法を開示している。
【0008】
しかしながら、これらの文献は、黒鉛状窒化炭素についてはまったく言及していない。
【先行技術文献】
【特許文献】
【0009】
WO2020/246715
US7300958B2
EP3096866A1
CN103975468A
【非特許文献】
【0010】
Chem. Rev. 2016、116、7159~7329頁、Ong,W.J.;Tan,L.L.;Ng,Y.H.;Yong,S.T.;Chai,S.P.
Catalysts 2019、9(10)、805頁、Seong Jun Mun及びSoo-Jin Park; https://doi.org/10.3390/catal9100805
Nan Liu等、ACS Omega、2020、第5巻、12557~12567頁
【発明の概要】
【発明が解決しようとする課題】
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

ロレアル
黒鉛状窒化炭素粒子の粒径低減のための方法
1日前
ロレアル
多孔質構造を有するグラファイト状窒化炭素
今日
ロレアル
金属酸化物を含むグラファイト状窒化炭素及びその製造方法
今日
デンカ株式会社
無機質粉末
23日前
株式会社タクマ
アンモニア改質燃焼システム
24日前
大陽日酸株式会社
窒素ガス精製装置
17日前
株式会社トクヤマ
シリカ粉末、樹脂組成物、及び基板。
18日前
株式会社合同資源
ヨウ化水素ガスの製造方法
1日前
吉澤石灰工業株式会社
吸湿剤及び吸湿剤の製造方法
11日前
ダイハツ工業株式会社
水素製造装置
17日前
河合石灰工業株式会社
鱗片状ベーマイト造粒体及びその製造方法
28日前
任彩國際股ふん有限公司
遠赤外線放射材料及びその製造方法
23日前
株式会社豊田中央研究所
水素貯蔵システム
11日前
株式会社豊田中央研究所
水素貯蔵システム
11日前
株式会社豊田中央研究所
水素貯蔵システム
11日前
太平洋セメント株式会社
無機酸化物中空粒子
1日前
東亞合成株式会社
水酸化カリウムの製造方法
11日前
出光興産株式会社
ハロゲン化リチウムの製造方法
25日前
日本メディア株式会社
水素ガスの製造方法及び製造装置
10日前
テイカ株式会社
リサイクル酸化チタンの製造方法
23日前
三菱重工業株式会社
水素供給設備の操作方法、及び、水素供給設備
10日前
信越化学工業株式会社
希土類複合酸化物粒子の製造方法
28日前
日本ゼオン株式会社
カーボンナノチューブ分散液およびその製造方法
23日前
学校法人福岡工業大学
無機ナノシート複合体、及び無機ナノシート複合体の製造方法
8日前
住友化学株式会社
リサイクル正極活物質の製造方法
15日前
住友化学株式会社
リサイクル正極活物質の製造方法
15日前
日産化学株式会社
アルコール分散大粒子シリカゾル及びその製造方法
3日前
東レ株式会社
粒子表面が不燃材料でコーティングされた過硫酸塩粒子組成物、およびその製造方法
1日前
トヨタ自動車株式会社
P2型Na含有酸化物の製造方法
23日前
国立大学法人徳島大学
ゼオライトの製造方法
24日前
日本特殊陶業株式会社
アンモニアの合成装置
22日前
日本特殊陶業株式会社
アンモニアの合成装置
22日前
三菱マテリアル株式会社
硫化リチウム、および、硫化物固体電解質の製造方法
22日前
第一稀元素化学工業株式会社
酸化セリウム安定化ジルコニウム組成物
16日前
国立研究開発法人産業技術総合研究所
窒素酸化物から生成物を製造する製造方法および製造ユニット
24日前
国立大学法人秋田大学
有価成分の抽出方法、及び、四塩化ケイ素の製造方法
15日前
続きを見る
