公開番号2025099240
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215749
出願日2023-12-21
発明の名称遮熱シート
出願人株式会社西田技巧
代理人個人,個人
主分類E04B 1/80 20060101AFI20250626BHJP(建築物)
要約【課題】結露を抑制する。

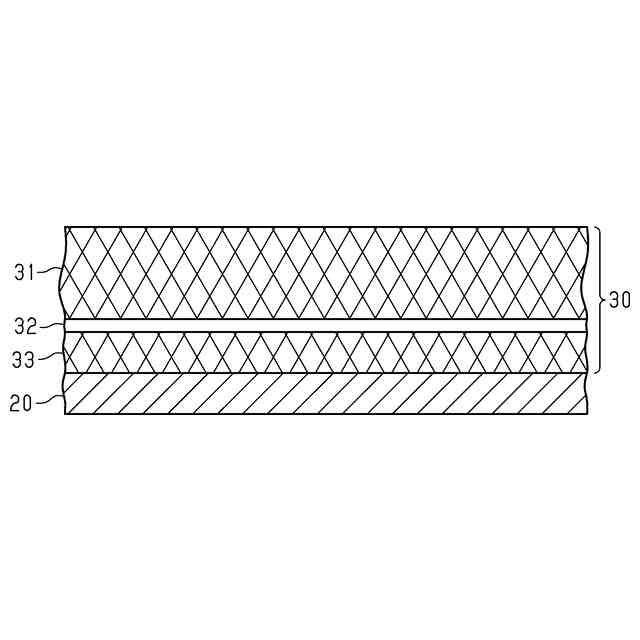

【解決手段】屋根用遮熱シート30は、断熱材で形成される上層31及び下層33と、上層31と下層33との間に形成される遮熱層32と、を有している。
【選択図】図2
特許請求の範囲【請求項１】
断熱材で形成される上層及び下層と、前記上層と前記下層との間に形成される遮熱層と、を有していることを特徴とする、
遮熱シート。
続きを表示（約 380 文字）【請求項２】
前記遮熱層は、アルミ箔で形成されている、請求項１に記載の遮熱シート。
【請求項３】
前記下層の厚みは、前記上層の厚みよりも薄い、請求項１に記載の遮熱シート。
【請求項４】
前記上層及び前記下層は、ポリオレフィンフォームで形成されている、請求項１に記載の遮熱シート。
【請求項５】
前記上層は、不燃材で形成されている、請求項１に記載の遮熱シート。
【請求項６】
前記上層が外側に位置する状態で屋根の屋外側に貼り付けて用いられ、
前記上層の外側に、耐食コート層、金属層、及び防水層から選ばれる少なくとも一つの層を有する請求項１に記載の遮熱シート。
【請求項７】
建築物の屋根、壁、床、及び基礎の少なくとも一つに貼り付けて使用される請求項１に記載の遮熱シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遮熱シートに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、建築物の屋根の屋内側を遮熱するための低放射性折板について記載している。

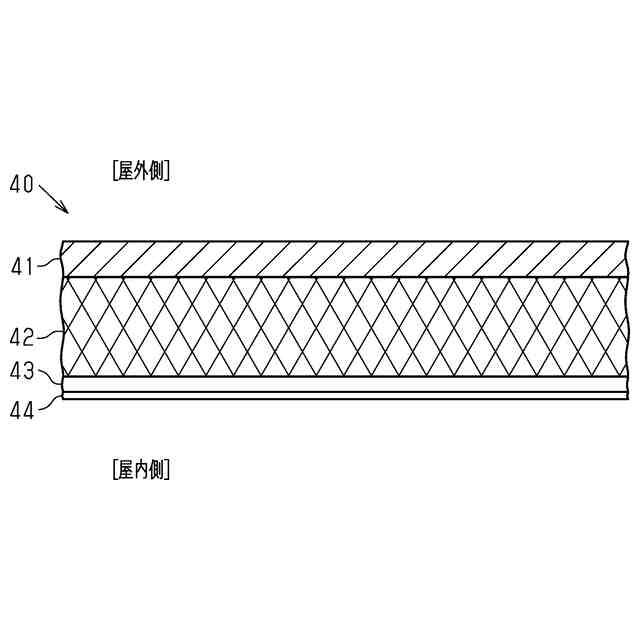

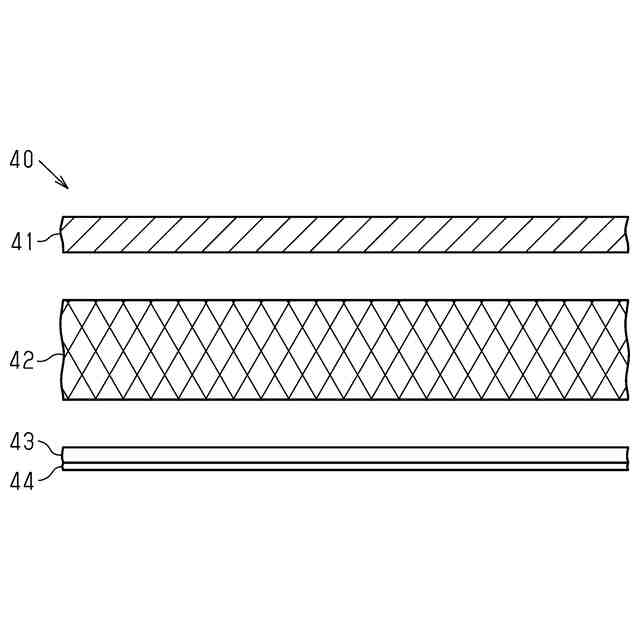

図３，４に示すように、低放射性折板４０は、屋内側から、アルミ箔４４、合成樹脂フィルム４３、断熱材４２、金属板４１となるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０５０３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の低放射性折板４０では、屋内側にアルミ箔４４が貼り付けられているため、アルミ箔４４の下面に結露が生じる場合があった。
本発明は、こうした事情に鑑みてなされたものであり、その目的は、結露を抑制することにある。
【課題を解決するための手段】
【０００５】

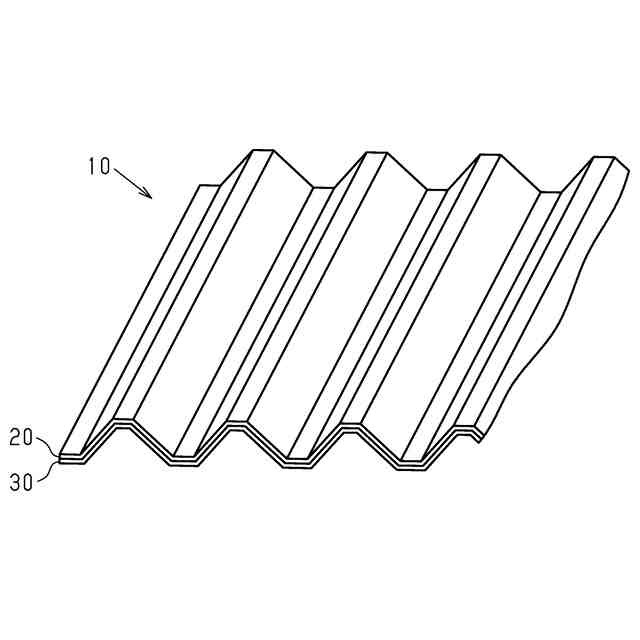

態様１の遮熱シートは、断熱材で形成される上層及び下層と、前記上層と前記下層との間に形成される遮熱層と、を有していることを特徴とする、この構成によれば、遮熱シートの両面に断熱層を有することによって、結露を抑制することができる。また、遮熱シートを、例えば折板屋根に貼り付ける際に、遮熱層が表面にあると、遮熱層が破断する虞があった。本構成によれば、遮熱シートの両面に断熱層を有することによって、遮熱層の破断を抑制することができる。
【０００６】
態様２は、態様１の遮熱シートにおいて、前記遮熱層は、アルミ箔で形成されている。この構成によれば、より高い遮熱効果を得ることができる。
態様３は、態様１の遮熱シートにおいて、前記下層の厚みは、前記上層の厚みよりも薄い。上層については、断熱効果及び結露の抑制が求められる一方で、下層については、遮熱層の保護にはたらくものとなっている。そのため、下層は、上層よりも薄く構成することができる。この構成によれば、遮熱シート全体の厚みを薄くすることができる。したがって、軽量で加工性に優れた遮熱シートを得ることができる。
【０００７】
態様４は、態様１の遮熱シートにおいて、前記上層及び前記下層は、ポリオレフィンフォームで形成されている。この構成によれば、軽量で加工性に優れた遮熱シートを得ることができる。例えば、ロール成型にて遮熱シートを製造する際に、遮熱シートのしわが寄ることや破断を抑制することができる。
【０００８】
態様５は、態様１の遮熱シートにおいて、前記上層は、不燃材で形成されている。この構成によれば、耐火性を備えた遮熱シートを得ることができる。
態様６は、態様１の遮熱シートにおいて、前記上層が外側に位置する状態で屋根の屋外側に貼り付けて用いられ、前記上層の外側に、耐食コート層、金属層、及び防水層から選ばれる少なくとも一つの層を有している。この構成によれば、耐食性や防水性を備えた遮熱シートを得ることができる。
【０００９】
態様７は、態様１の遮熱シートにおいて、建築物の屋根、壁、床、及び基礎の少なくとも一つに貼り付けて使用される。この構成によれば、建築物の壁等に貼り付けて使用しても、結露を抑制することができる。また、遮熱層の破断を抑制することもできる。
【発明の効果】
【００１０】
本発明の遮熱シートによれば、結露を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
