特許ウォッチ

公開番号2025098955
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024210873
出願日2024-12-04
発明の名称基材上に可視光吸収性被覆を堆積させる方法
出願人ザ・スウォッチ・グループ・リサーチ・アンド・ディベロップメント・リミテッド
代理人個人
主分類B05D 7/24 20060101AFI20250625BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】カーボンナノチューブ及び/又はグラフェンの粒子の使用を回避しつつ高い光吸収率を有する被覆を基材上に堆積させる方法および被覆を含む物品を提供する。

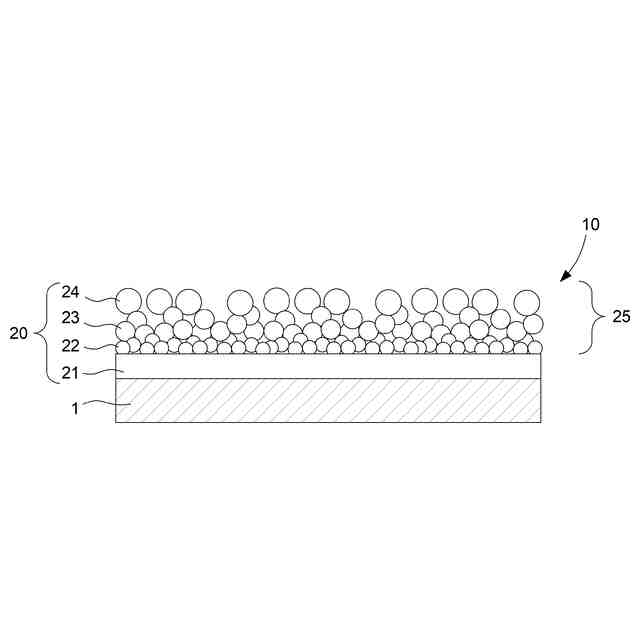

【解決手段】携行型時計のコンポーネントのような物品10を形成するために可視光を吸収する被覆20を基材1上に堆積させる方法である。基材を用意する第1のステップと、バインダーと溶媒とd90値がナノメートルレベルの寸法である顔料とを含む第1の液体混合物を堆積させて前記基材の少なくとも一部を覆い、前記溶媒を蒸発させることによって形成される下地層21を堆積させる第2のステップと、バインダーと溶媒と粒径が異なる顔料とを含む複数種類の液体の混合物を順次的に堆積させることによって複数の層22、23、24の積層体25を堆積させる第3のステップとを含み、前記積層体の各層nの間で粒径が異なり、前記積層体の各層は前記溶媒を蒸発させることによって形成される。
【選択図】図1
特許請求の範囲【請求項１】

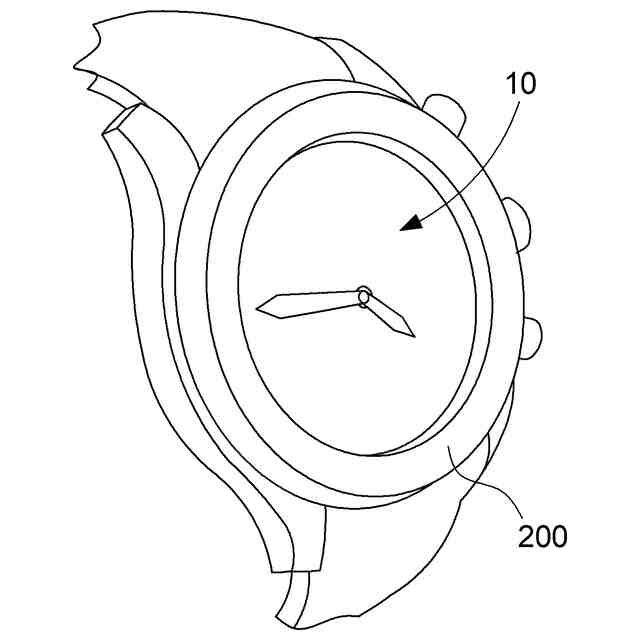

携行型時計のコンポーネントのような物品（１０）を形成するために可視光を吸収する被覆（２０）を基材（１）上に堆積させる方法（１００）であって、
基材（１）を用意する第１のステップ（１１０）と、
バインダーと、溶媒と、ｄ９０値がナノメートルレベルの寸法である顔料とを含む第１の液体混合物を堆積させることによって、前記基材（１）の少なくとも一部を覆い前記溶媒を蒸発させることによって形成される下地層（２１）を堆積させる第２のステップ（１２０）と、
バインダーと、溶媒と、粒径が異なる顔料とを含む複数種類の液体の混合物を順次的に堆積させることによって、複数の層（２２、２３、２４）の積層体（２５）を堆積させる第３のステップ（１３０）とを含み、
前記積層体（２５）の各層ｎの間で粒径が異なり、
前記積層体（２５）の各層は、前記溶媒を蒸発させることによって形成され、
各層ｎは、先行する層ｎ－１を少なくとも部分的に覆う
ことを特徴とする方法（１００）。
続きを表示（約 1,400 文字）【請求項２】
前記被覆（２０）の前記下地層（２１）を形成する前記第１の液体混合物は、５～１０重量％の顔料を含む
ことを特徴とする請求項１に記載の方法（１００）。
【請求項３】
複数の層（２２、２３、２４）の積層体（２５）を堆積させる前記第３のステップ（１３０）は、複数種類の液体の混合物を順次的に堆積させることによって行われ、
前記積層体（２５）の前記複数の層（２２、２３、２４）を形成するための各液体混合物は、バインダーと、溶媒と、前記積層体（２５）を形成する前記層の順次的な堆積ごとにｄ９０値が大きくなっている顔料とを含む
ことを特徴とする請求項１に記載の方法（１００）。
【請求項４】
前記積層体（２５）の前記複数の層（２２、２３、２４）の各層ｎは、ｄ９０値がｎ・ｋ／１０μｍに対応する値である顔料を含み、
ここで、ｋは、前記積層体（２５）の２つの連続する層における顔料のｄ９０値の間の相似係数である
ことを特徴とする請求項１に記載の方法（１００）。
【請求項５】
複数の層（２２、２３、２４）の積層体（２５）を堆積させる前記第３のステップ（１３０）は、複数種類の液体混合物を順次的に堆積させることによって行われ、
前記積層体（２５）の前記複数の層（２２、２３、２４）を形成するための液体混合物はそれぞれ、バインダーと、溶媒と、前記積層体（２５）の層の順次的な堆積の間でｄ９０値が大きくなっている顔料とを含み、
各液体混合物における顔料の重量％の含有量は、顔料のｄ９０値が大きくなるに従って減少する
ことを特徴とする請求項１に記載の方法（１００）。
【請求項６】
前記積層体（２５）の前記複数の層（２２、２３、２４）を形成するための前記複数種類の液体の混合物は、０．５～１０重量％の顔料を含む
ことを特徴とする請求項５に記載の方法（１００）。
【請求項７】
積層体（２５）を堆積させる前記第３のステップ（１３０）は、ｄ９０値がｋ／１０μｍに対応する値である０．５～１０重量％の顔料を含む液体混合物によって前記積層体（２５）の第１の層（２２）を堆積させる第１のサブステップ（１３１）を含み、
ここで、ｋは、前記積層体（２５）の２つの連続する層における顔料のｄ９０値の間の相似係数である
ことを特徴とする請求項１に記載の方法（１００）。
【請求項８】
前記積層体（２５）の前記第１の層（２２）を堆積させるための前記液体混合物は、４～１０重量％の顔料を含む
ことを特徴とする請求項７に記載の方法（１００）。
【請求項９】
積層体（２５）を堆積させる前記第３のステップ（１３０）は、ｄ９０値が２ｋ／１０μｍに対応する値である０．５～１０重量％の顔料を含む液体混合物によって前記積層体（２５）の第２の層（２３）を堆積させる第２のサブステップ（１３２）を含み、
ここで、ｋは、前記積層体（２５）の２つの連続する層における顔料のｄ９０値の間の相似係数である
ことを特徴とする請求項１に記載の方法（１００）。
【請求項１０】
前記積層体（２５）の前記第２の層（２３）を堆積させるための前記液体混合物は、１～４重量％の顔料を含む
ことを特徴とする請求項９に記載の方法（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、装飾品や携行型時計（例、腕時計、懐中時計）のコンポーネントのような物品の表面処理の分野に関する。
続きを表示（約 1,100 文字）【０００２】
本発明は、特に、可視光を吸収する光学的性質を有する装飾性被覆を堆積させる方法に関する。
【０００３】
本発明は、さらに、前記のような可視光を吸収する装飾性被覆で被覆された物品、例えば携行型時計のコンポーネント、に関する。
【０００４】
本発明には、物品や計時器において用いられるコンポーネントの装飾のための、携行型時計の分野において、特に興味深い用途がある。このような物品やコンポーネントとしては、例えば、計時器のムーブメントや外側ケーシングの、プレート、ブリッジ、歯車列、ねじ、振動錘、表盤、インデックス、装飾、開口ディスク、針、又は他の任意のコンポーネントがある。
【背景技術】
【０００５】
可視光を吸収し９９．８％を超える光吸収率を有する被覆がある。
【０００６】
特に、基材の面に垂直に向いており互いに押し付け合わされたカーボンナノチューブベースのVantablack（登録商標）被覆が知られている。このような被覆は、可視光において９９．９６５％の吸収係数を有する黒色を与える。
【０００７】
しかし、カーボンナノチューブベースの被覆は、非常に高価であり、健康上のリスクを発生させてしまう。なぜなら、このような粒子には、発がん性、突然変異誘発性、又は生殖毒性があることが知られているからである。
【０００８】
使いやすく塗りやすいMusou（登録商標）アクリル塗料も知られており、可視光に対して最大９９．４％の吸収率と１０に近い輝度成分Ｌ＊を有する。しかし、この被覆には非常に壊れやすいという特性があり、この被覆に軽く触れただけで被覆が剥離したり吸収率が低下したりしやすくなりうる。例えば、ほこりや繊維が堆積している場合、美的外観を損なわずにこの種の被覆をきれいにすることは非常に難しい。このような塗料は、携行型時計産業などにおいては、容易に利用可能ではない。
【０００９】
結果として、このような可視光吸収性被覆を改善して、健康へのリスクなしで、物品の単純な接触や取り扱いによって被覆が損傷してしまうリスクなしに取り扱うことができるような、携行型時計のコンポーネントなどの物品に使用することができるようにする必要がある。
【発明の概要】
【発明が解決しようとする課題】
【００１０】
このような状況に鑑み、本発明は、カーボンナノチューブ及び／又はグラフェンの粒子の使用を回避しつつ非常に高い光吸収率を有する被覆を含む物品を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
