公開番号2025098935
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024188599
出願日2024-10-25
発明の名称冷媒循環装置
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所
主分類F28F 27/02 20060101AFI20250625BHJP(熱交換一般)
要約【課題】弁に堆積物が固着しにくい冷媒循環装置を提供する。
【解決手段】本開示の一態様による冷媒循環装置は、一次流路と、二次流路と、弁と、制御部とを備える。一次流路は、一次冷媒が流通する。二次流路は、二次冷媒が流通する。弁は、一次流路または二次流路に設けられ、開度を調整可能である。制御部は、弁の動作を制御する。制御部は、弁が動作していない期間が閾値を超えた場合に、弁に対して予め定められた動作を行わせる。
【選択図】図2
特許請求の範囲【請求項１】

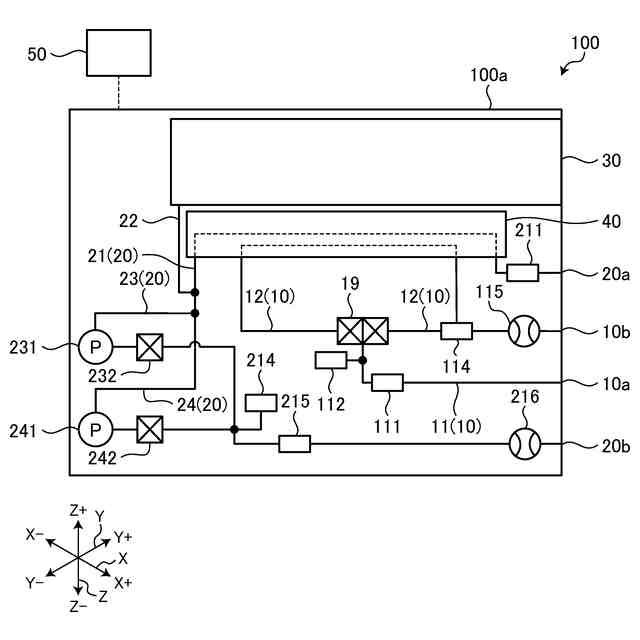

一次冷媒が流通する一次流路と、
二次冷媒が流通する二次流路と、
一次流路または二次流路に設けられ、開度を調整可能な弁と、
前記弁の動作を制御する制御部と
を備え、
前記制御部は、前記弁が動作していない期間が閾値を超えた場合に、前記弁に対して予め定められた動作を行わせる、冷媒循環装置。
続きを表示（約 770 文字）【請求項２】

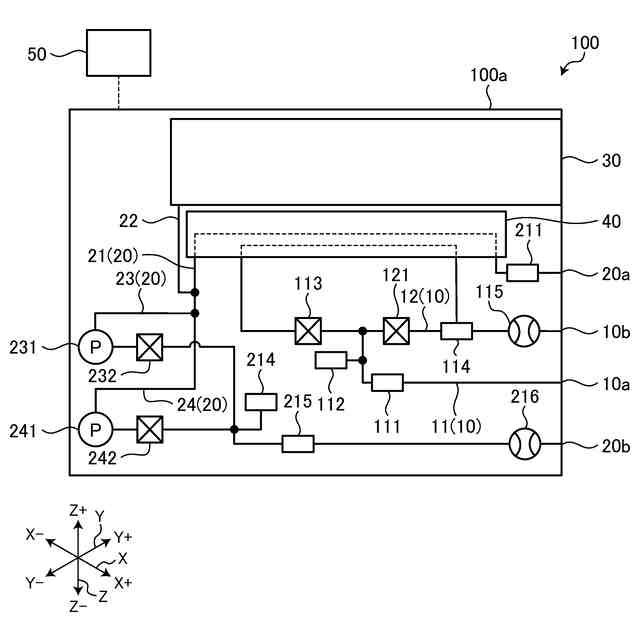

前記一次流路および前記二次流路に接続される熱交換器をさらに備え、
前記一次流路は、
前記一次冷媒の流入口と流出口とを前記熱交換器を介して接続する主流路と、
前記熱交換器よりも上流側の位置において前記主流路から分岐し、前記熱交換器よりも下流側の位置において前記主流路と合流するバイパス流路と
を含み、
前記弁は、
前記主流路における前記バイパス流路の分岐位置よりも下流かつ前記熱交換器よりも上流の位置において前記主流路と接続する第一弁と、
前記バイパス流路と接続する第二弁と
を含み、

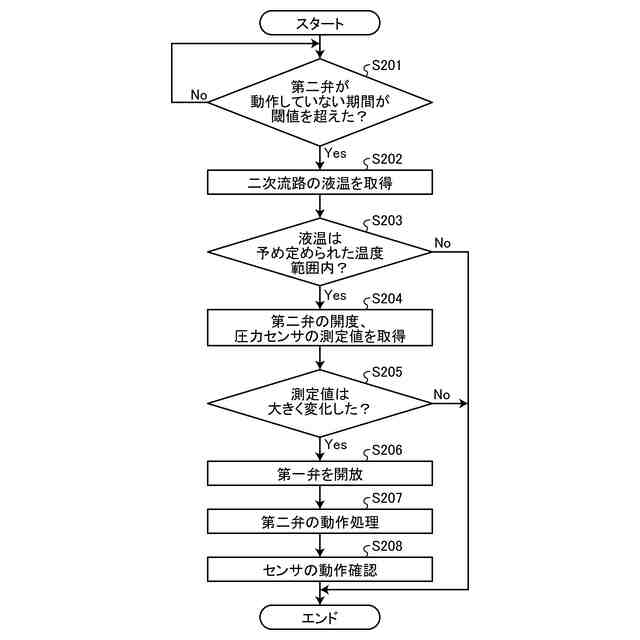

前記制御部は、前記第一弁または前記第二弁の一方が前記予め定められた動作を行っている間、前記第一弁または前記第二弁の他方を開放する、請求項１に記載の冷媒循環装置。
【請求項３】
前記二次流路に設けられる温度センサをさらに備え、
前記制御部は、前記弁が動作していない期間が閾値を超えた場合であって、且つ、前記温度センサから取得した前記二次冷媒の液温が予め定められた温度範囲内である場合、前記弁に対して前記予め定められた動作を行わせる、請求項１に記載の冷媒循環装置。
【請求項４】
前記一次流路に設けられる圧力センサをさらに備え、
前記制御部は、前記圧力センサの測定値および前記弁の開度に応じて、前記予め定められた動作を行うかを判定する、請求項１に記載の冷媒循環装置。
【請求項５】
前記一次流路または前記二次流路に設けられるセンサをさらに備え、
前記制御部は、前記予め定められた動作時における前記センサの測定値の変化に基づいて、前記センサが正常に動作しているかを確認する、請求項１に記載の冷媒循環装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷媒循環装置に関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
従来、ＣＰＵ（ＣｅｎｔｒａｌＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）などの熱源から受けた熱を内部で循環する冷媒に伝達することで当該熱源を冷却する冷却制御装置が知られている（特許文献１参照）。
【０００３】
特許文献１に記載の冷却制御装置は、一次冷却水の流路と、熱源を冷却する冷媒としての二次冷却水の流路と、一次冷却水と二次冷却水との間で熱交換を行う熱交換器とを有する。
【０００４】
また、特許文献１には、熱交換器への一次冷却水の流量を変化させる弁の開度を調整することで二次冷却水の温度を設定温度になるように制御する技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１２４９６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の冷却制御装置は、流路中に設けられた弁が一定期間動作しなかった場合、イオン化した金属または不純物などが堆積した堆積物が弁に固着し、弁が正常に動作しなくなるおそれがある。
【０００７】
そこで、上述の問題点を克服し、流路中に設けられた弁に堆積物が固着しにくい冷媒循環装置の実現が期待されている。
【０００８】
本開示は、弁に堆積物が固着しにくい冷媒循環装置を提供する。
【課題を解決するための手段】
【０００９】
本開示の一態様による冷媒循環装置は、一次流路と、二次流路と、弁と、制御部とを備える。一次流路は、一次冷媒が流通する。二次流路は、二次冷媒が流通する。弁は、一次流路または二次流路に設けられ、開度を調整可能である。制御部は、弁の動作を制御する。制御部は、弁が動作していない期間が閾値を超えた場合に、弁に対して予め定められた動作を行わせる。
【発明の効果】
【００１０】
本開示の冷媒循環装置は、弁に堆積物が固着しにくい。
【図面の簡単な説明】
（【００１１】以降は省略されています）
