公開番号2025105098
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223402
出願日2023-12-28
発明の名称モータ、および送風装置
出願人ニデック株式会社
代理人弁理士法人佐野特許事務所
主分類H02K 5/167 20060101AFI20250703BHJP(電力の発電,変換,配電)
要約【課題】軸受と軸受収容部との結合強度を向上させるモータを提供する。
【解決手段】モータは、軸方向に延びる中心軸を中心として回転可能なロータと、ロータを径方向内方において回転可能に支持する軸受32と、軸受を径方向内方において収容する軸受収容部と、周方向の全域の少なくとも一部にわたって配置される環状部材34と、を備える。軸受は、外周側面において径方向内方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第1溝320を有する。軸受収容部は、内周側面において径方向外方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第2溝310を有する。環状部材の一部は、第1溝に収容される。環状部材の別の一部は、第2溝に収容される。
【選択図】図4
特許請求の範囲【請求項１】
軸方向に延びる中心軸を中心として回転可能なロータと、
前記ロータを径方向内方において回転可能に支持する軸受と、
前記軸受を径方向内方において収容する軸受収容部と、
周方向の全域の少なくとも一部にわたって配置される環状部材と、
を備え、
前記軸受は、外周側面において径方向内方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第１溝を有し、
前記軸受収容部は、内周側面において径方向外方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第２溝を有し、
前記環状部材の一部は、前記第１溝に収容され、
前記環状部材の別の一部は、前記第２溝に収容される、モータ。
続きを表示（約 700 文字）【請求項２】
前記第１溝の少なくとも一部と、前記第２溝の少なくとも一部は、軸方向に重なる、請求項１に記載のモータ。
【請求項３】
前記環状部材は、周方向の全域の一部において切れ目を有する、請求項１に記載のモータ。
【請求項４】
前記第１溝と前記第２溝の少なくとも一方において、前記第２溝の径方向深さは軸方向一方に向かうにつれて小さくなり、前記第１溝の径方向深さは軸方向他方に向かうにつれて小さくなる、請求項１に記載のモータ。
【請求項５】
前記環状部材の前記中心軸を含む切断面で切断した場合の断面は、円状である、請求項１に記載のモータ。
【請求項６】
前記環状部材の前記中心軸を含む切断面で切断した場合の断面は、矩形状である、請求項１に記載のモータ。
【請求項７】
前記軸受収容部は、軸方向一方側端部において前記軸受と径方向に対向して周方向に配置される第１壁部を有し、
前記ロータは、前記軸受と前記第１壁部との間の径方向隙間において周方向に配置される第２壁部を有する、請求項１に記載のモータ。
【請求項８】
前記軸受と前記ロータが軸方向に対向する箇所に設けられるスラスト動圧溝と、前記軸受と前記ロータが径方向に対向する箇所に設けられるラジアル動圧溝と、の少なくとも一方を備える、請求項１に記載のモータ。
【請求項９】
請求項１から請求項８のいずれか１項に記載のモータと、
前記モータの前記ロータとともに前記中心軸を中心として回転可能な動翼と、を備える、送風装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、モータ、および送風装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、回転部を回転可能に支持する軸受部と、ベース部と、を備えるモータが知られている。上記軸受部は、ベース部に設けられた立ち上がり部の内周面に固定される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６５４４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記モータでは、軸受部は立ち上がり部に対して接着により固定される。しかしながら、このような固定方法では、衝撃がモータにかかった場合に接着部にダメージが蓄積して悪影響が及び、軸受部が立ち上がり部から抜けてしまう虞があった。
【０００５】
本開示は、軸受と軸受収容部との結合強度を向上させるモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の例示的なモータは、軸方向に延びる中心軸を中心として回転可能なロータと、前記ロータを径方向内方において回転可能に支持する軸受と、前記軸受を径方向内方において収容する軸受収容部と、周方向の全域の少なくとも一部にわたって配置される環状部材と、を備える。前記軸受は、外周側面において径方向内方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第１溝を有する。前記軸受収容部は、内周側面において径方向外方に向かって凹み、周方向の全域の少なくとも一部にわたって配置される第２溝を有する。前記環状部材の一部は、前記第１溝に収容される。前記環状部材の別の一部は、前記第２溝に収容される。
【０００７】
本開示の例示的な送風装置は、上記モータと、前記モータの前記ロータとともに前記中心軸を中心として回転可能な動翼と、を備える。
【発明の効果】
【０００８】
本開示の例示的なモータによれば、軸受と軸受収容部との結合強度を向上させることができる。
【図面の簡単な説明】
【０００９】

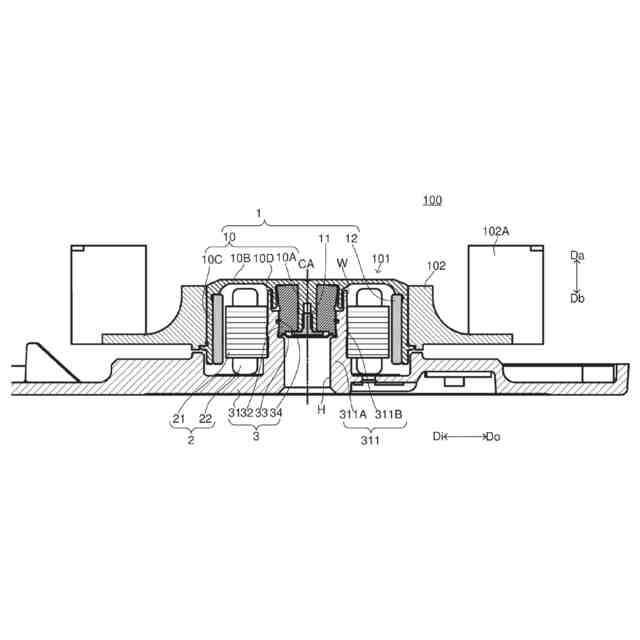

図１は、本開示の例示的な実施形態に係る送風装置の構成を示す断面図である。

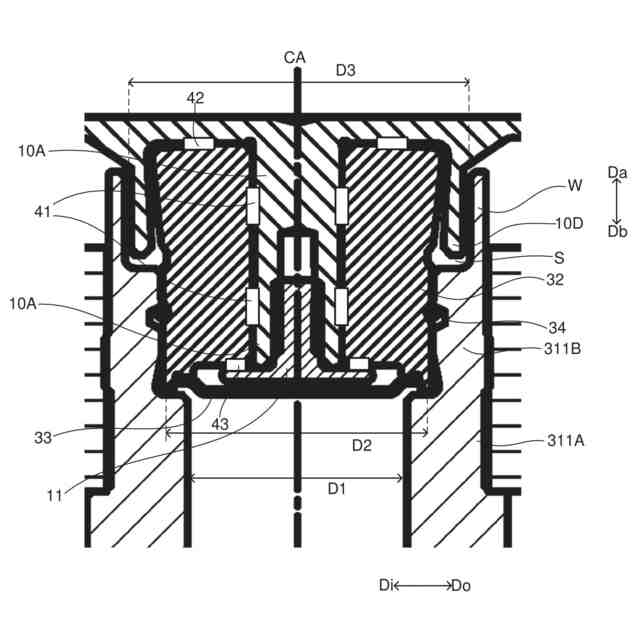

図２は、図１におけるシャフト部周辺の拡大図である。

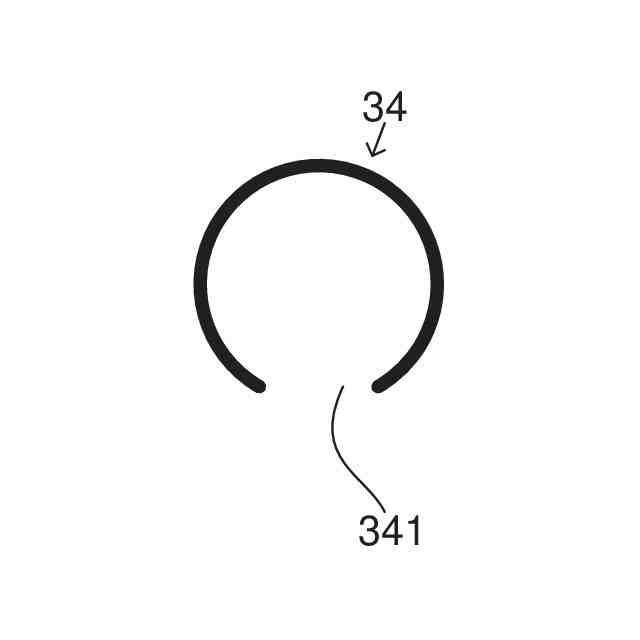

図３は、環状部材の一例を示す平面図である。

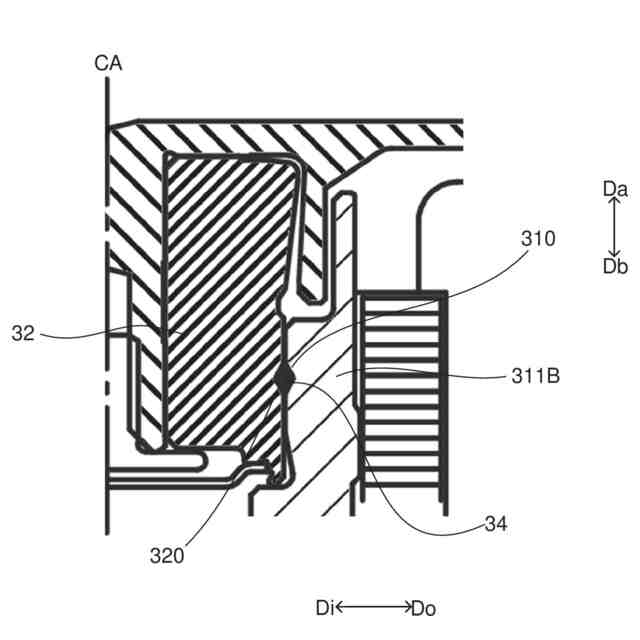

図４は、軸受と軸受収容部の結合構造の第１構成例を示す図である。

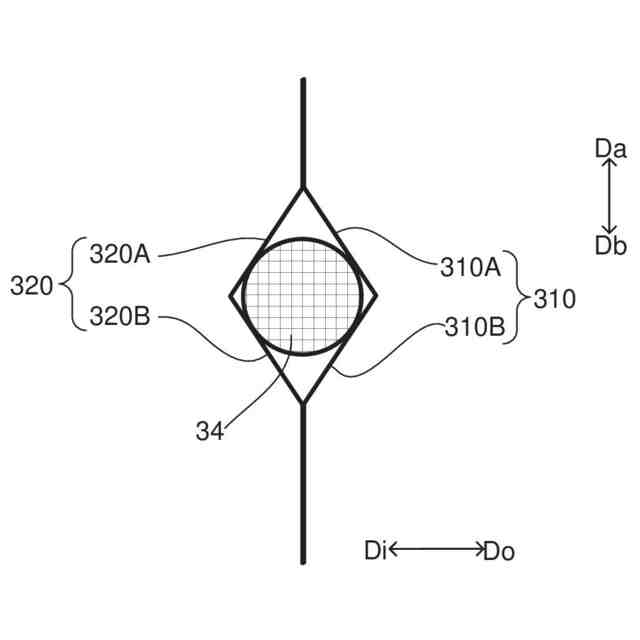

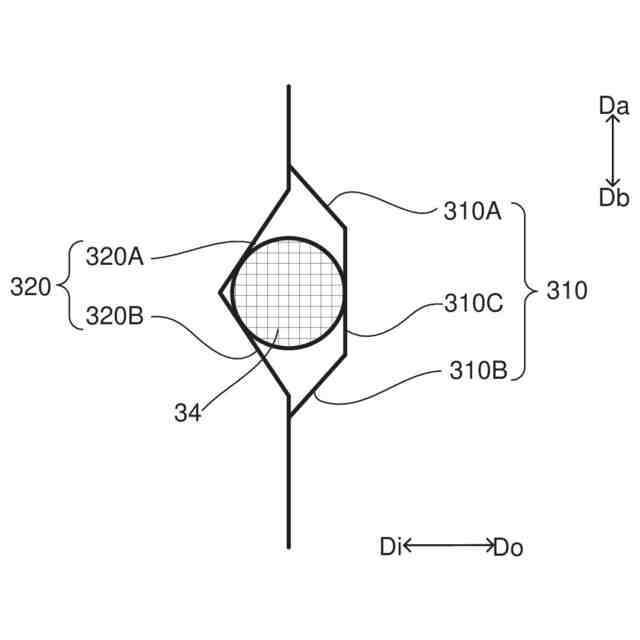

図５は、図４における環状部材周辺を拡大した図である。

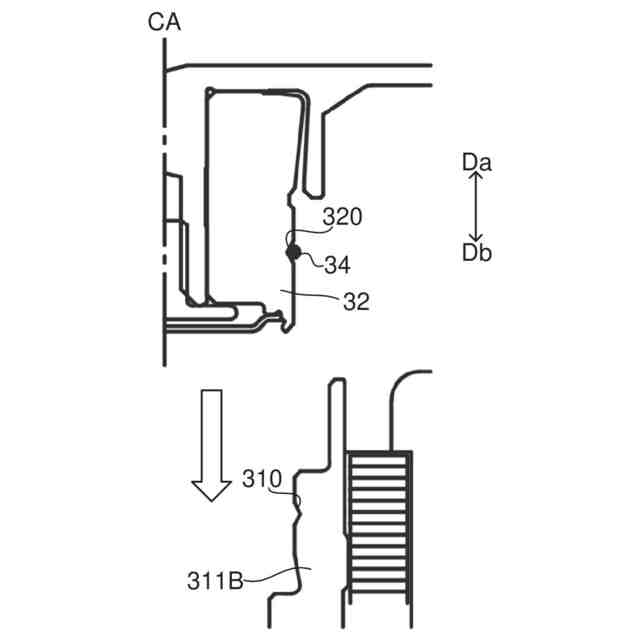

図６は、軸受と軸受収容部の結合構造の第１構成例の組み立て方法の第１例を示す図である。

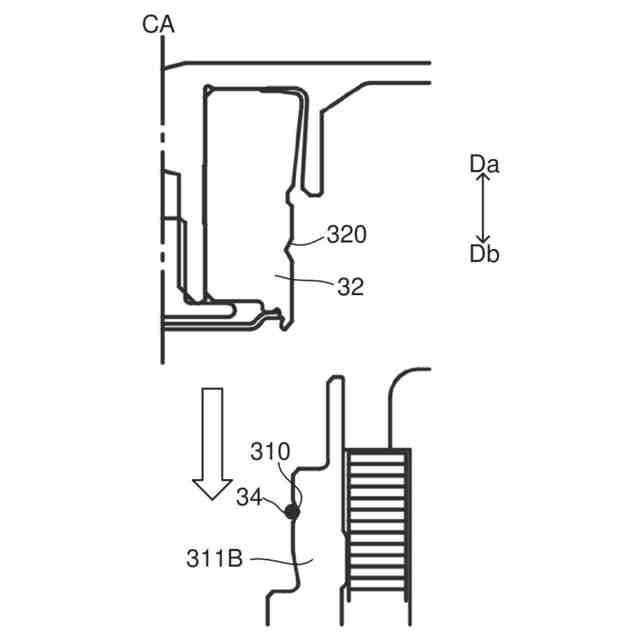

図７は、軸受と軸受収容部の結合構造の第１構成例の組み立て方法の第２例を示す図である。

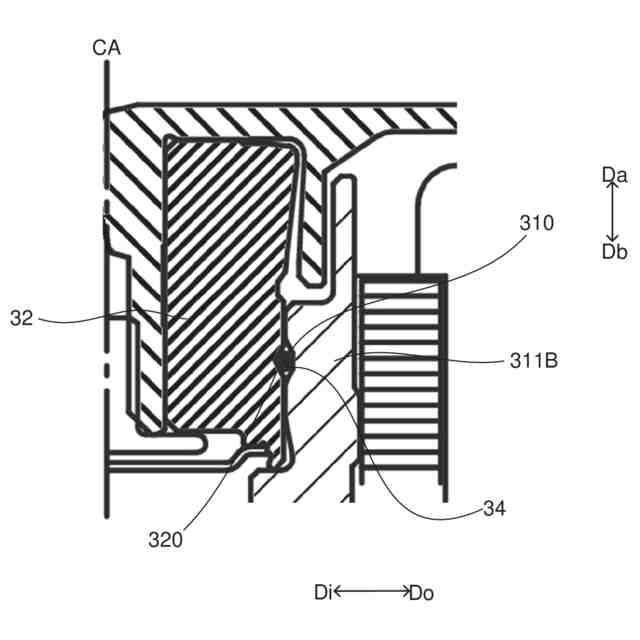

図８は、軸受と軸受収容部の結合構造の第２構成例を示す図である。
図９は、図８における環状部材周辺を拡大した図である。
図１０は、軸受と軸受収容部の結合構造の第３構成例を示す図である。
図１１は、図１０における環状部材周辺を拡大した図である。
図１２は、軸受と軸受収容部の結合構造の第４構成例を示す図である。
図１３は、図１２における環状部材周辺を拡大した図である。
図１４Ａは、軸受と軸受収容部の結合構造の第４構成例の組み立ての途中状態を示す図である。
図１４Ｂは、軸受と軸受収容部の結合構造の第４構成例の組み立ての途中状態を示す図である。
図１４Ｃは、軸受と軸受収容部の結合構造の第４構成例の組み立ての途中状態を示す図である。
図１４Ｄは、軸受と軸受収容部の結合構造の第４構成例の組み立ての完成状態を示す図である。
図１５は、変形例に係る結合構造を示す拡大断面図である。
【発明を実施するための形態】
【００１０】
以下に、本開示の例示的な実施形態について、図面を参照して説明する。
（【００１１】以降は省略されています）
