公開番号2025104499
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222342
出願日2023-12-28
発明の名称制御装置、および駆動装置
出願人ニデック株式会社
代理人個人,個人,個人,個人
主分類H02M 7/48 20070101AFI20250703BHJP(電力の発電,変換,配電)
要約【課題】電子部品を効率よく冷却しつつ大型化を抑制できる制御装置および駆動装置を提供する。
【解決手段】モータを制御する制御装置1は、パワーモジュール11と、電圧調整、電流分配又はコンデンサの何れかの機能を有する第1電子部品12と、パワーモジュール11および第1電子部品を収容するハウジング6Cと、を備える。ハウジング6Cには、流路90が設けられる。流路90は、第1方向においてパワーモジュール11と第1電子部品12との間に位置する介在流路部90Aを有する。
【選択図】図2
特許請求の範囲【請求項１】
モータを制御する制御装置であって、
パワーモジュールと、
電圧調整、電流分配、又はコンデンサの何れかの機能を有する第１電子部品と、
前記パワーモジュール、および前記第１電子部品を収容するハウジングと、を備え、
前記ハウジングには、流路が設けられ、
前記流路は、第１方向において前記パワーモジュールと前記第１電子部品との間に位置する介在流路部を有する、
制御装置。
続きを表示（約 980 文字）【請求項２】
前記介在流路部は、
前記パワーモジュールを冷却する第１流路部と、
前記第１電子部品を冷却する第２流路部と、を有する、
請求項１に記載の制御装置。
【請求項３】
前記第１流路部と前記第２流路部とは、前記第１方向に並んで配置される、
請求項２に記載の制御装置。
【請求項４】
前記第１方向と直交する方向を第２方向とし、
前記第１流路部と前記第２流路部とは、前記第２方向に並んで配置される、
請求項２に記載の制御装置。
【請求項５】
前記流路は、さらに第３流路部を含み、
第１方向において、前記パワーモジュールは、前記介在流路部と前記第３流路部との間に位置する、
請求項１に記載の制御装置。
【請求項６】
前記ハウジングに収容される第２電子部品を備え、
前記第２電子部品は、電圧調整、電流分配、又はコンデンサの何れかの機能を有し、
前記第１方向と直交する方向を第２方向とし、
前記第２電子部品は、前記第１方向、又は前記第２方向において前記介在流路部と重なる、
請求項１に記載の制御装置。
【請求項７】
前記ハウジングに収容される第２電子部品を備え、
前記第２電子部品は、電圧調整、電流分配、又はコンデンサの何れかの機能を有し、
前記第１方向と直交する方向を第２方向とし、
前記第２電子部品は、前記第１方向、又は前記第２方向において前記パワーモジュール、又は前記第１電子部品の少なくとも一方と重なる、
請求項１に記載の制御装置。
【請求項８】
複数の前記第２電子部品を備える、
請求項６又は７に記載の制御装置。
【請求項９】
複数の前記第２電子部品同士は、互いに前記第１方向、または前記第２方向に重なる、
請求項８に記載の制御装置。
【請求項１０】
前記ハウジングは、前記第１方向において前記パワーモジュールと前記第１電子部品との間に位置する壁部を有し、
前記介在流路部は、前記壁部に設けられる、
請求項１に記載の制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置、および駆動装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
モータを制御する制御装置には、発熱素子として複数の電子部品が設けられる。制御装置には、電子部品を冷却するための流路が設けられる（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０３１３３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の電子部品は、それぞれ発熱量が異なる。このため、制御装置において、流路に沿って単純に電子部品を並べると、制御装置が大型化するばかりか、各電子部品に対する冷却効率を十分に高くすることができない。
【０００５】
本発明は、上記事情に鑑みて、電子部品を効率よく冷却しつつ大型化を抑制できる制御装置、および駆動装置を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の駆動装置の一つの態様は、モータを制御する制御装置である。駆動装置は、パワーモジュールと、電圧調整、電流分配、又はコンデンサの何れかの機能を有する第１電子部品と、前記パワーモジュール、および前記第１電子部品を収容するハウジングと、を備える。前記ハウジングには、流路が設けられる。前記流路は、第１方向において前記パワーモジュールと前記第１電子部品との間に位置する介在流路部を有する。
【０００７】
本発明の駆動装置の一つの態様は、上述の制御装置と、前記モータと、前記モータを収容するモータハウジングと、を備える。前記ハウジングと前記モータハウジングとは、互いに連結されている。
【発明の効果】
【０００８】
本発明の一つの態様によれば、電子部品を効率よく冷却しつつ大型化を抑制できる制御装置、および駆動装置の提供を目的の一つとする。
【図面の簡単な説明】
【０００９】

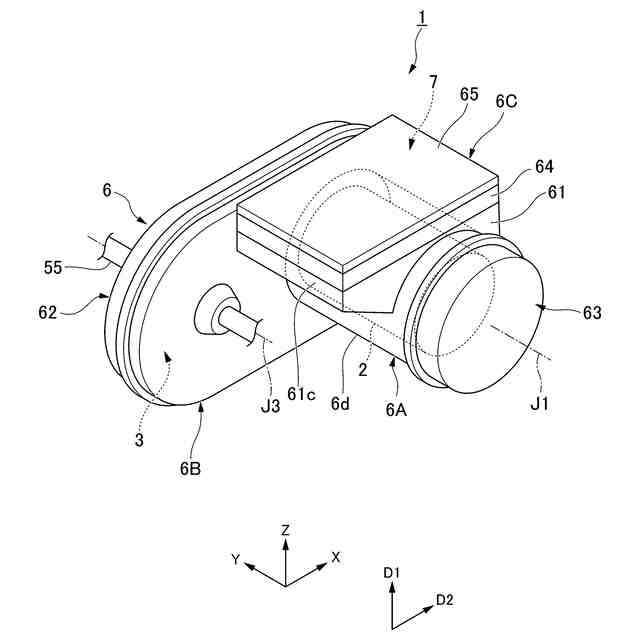

図１は、実施形態の駆動装置の斜視図である。

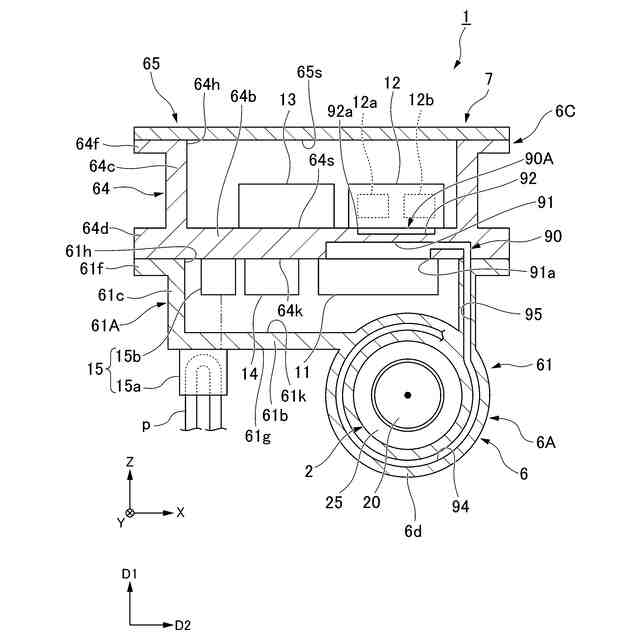

図２は、実施形態の駆動装置の断面模式図である。

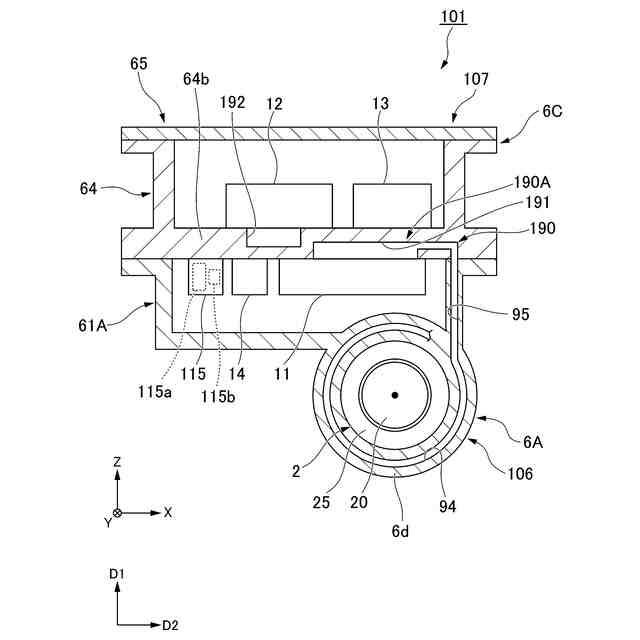

図３は、変形例１の駆動装置の断面模式図である。

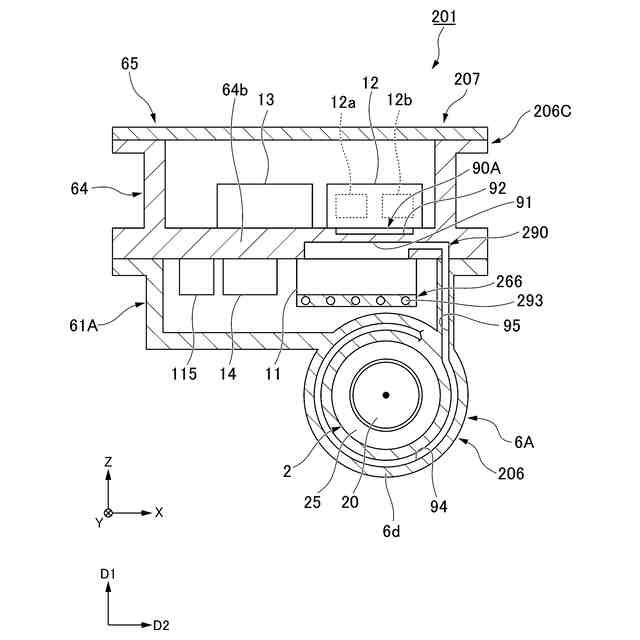

図４は、変形例２の駆動装置の断面模式図である。

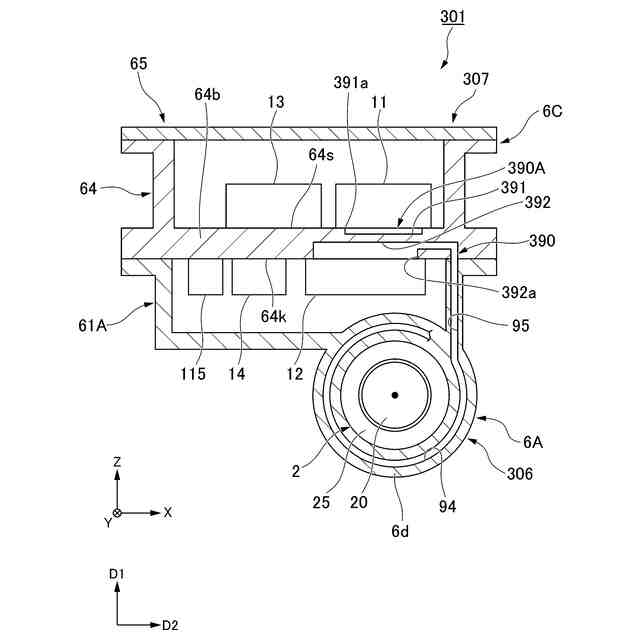

図５は、変形例３の駆動装置の断面模式図である。

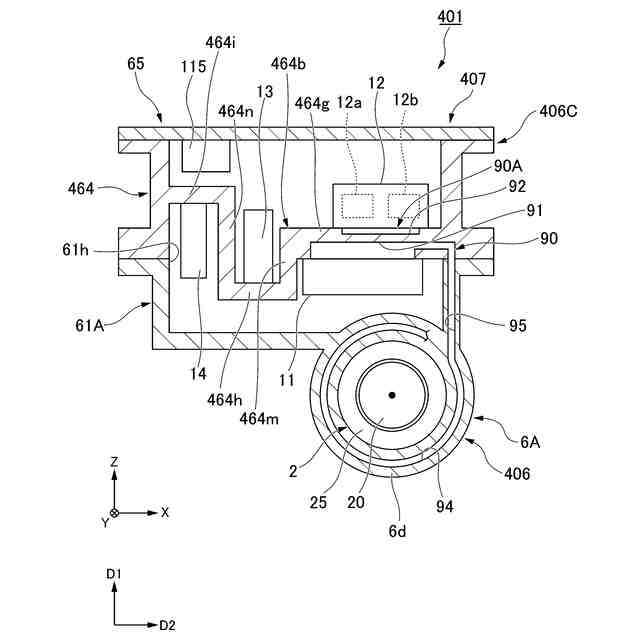

図６は、変形例４の駆動装置の断面模式図である。

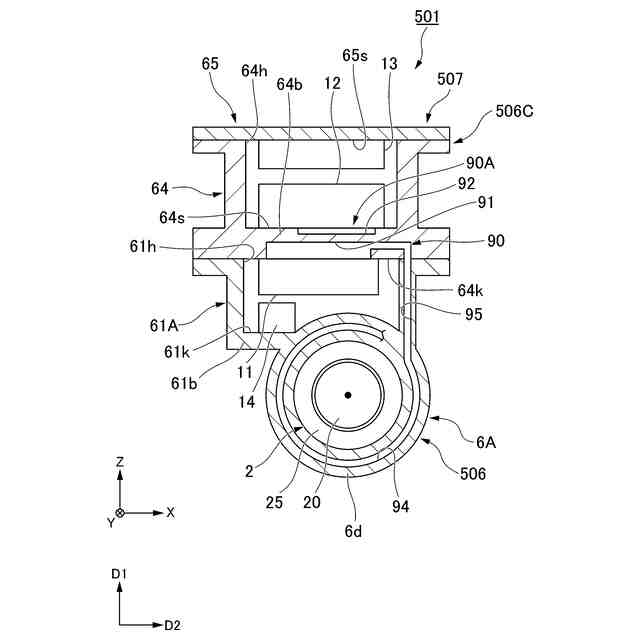

図７は、変形例５の駆動装置の断面模式図である。

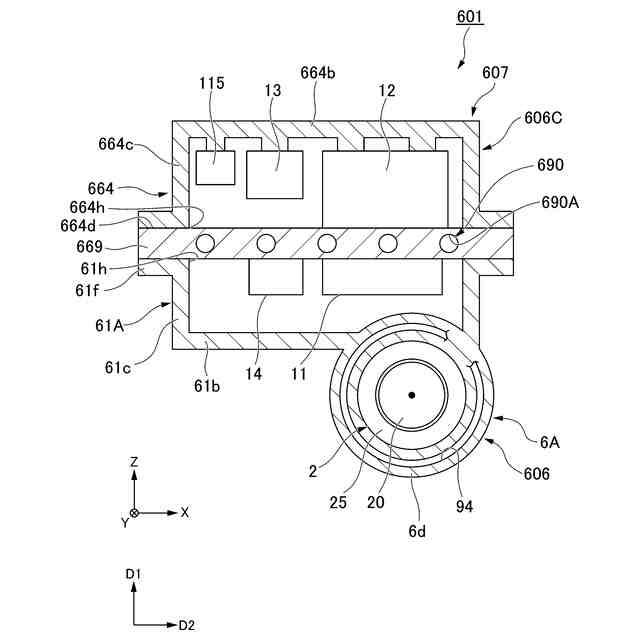

図８は、変形例６の駆動装置の断面模式図である。
【発明を実施するための形態】
【００１０】
以下、図面を基に実施形態の駆動装置について説明する。以下の説明では、駆動装置が水平な路面上に位置する車両に搭載された場合の位置関係を基に、重力方向を規定する。また、各図には、適宜ＸＹＺ座標を示す。Ｚ軸は、鉛直方向であり、＋Ｚ側が上側であり、－Ｚ側が下側である。Ｙ軸は、駆動装置が搭載される車両の左右方向である。Ｘ軸は、駆動装置が搭載される車両の前後方向である。
（【００１１】以降は省略されています）
