公開番号2025119237
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014010
出願日2024-02-01
発明の名称整流装置
出願人富士電機株式会社
代理人個人,個人
主分類H02M 7/06 20060101AFI20250806BHJP(電力の発電,変換,配電)
要約【課題】タップ切換器の寿命が短くなる可能性を低減可能な整流装置の提供。
【解決手段】タップを切り換えるタップ切換器付きの第1変圧器と、前記第1変圧器の出力が入力される第2変圧器と、前記第2変圧器の出力電流が通る配線ブスバーと、前記配線ブスバーに接続されるダイオード整流器と、前記第2変圧器と前記ダイオード整流器との間に配置され、前記配線ブスバーが貫通する可飽和リアクトルと、前記可飽和リアクトルに巻かれる制御巻線に制御電流を供給する電源と、前記制御巻線に発生する電圧を検出する検出器と、前記電圧の検出値に応じて、前記タップを切り換える制御装置と、を備える、整流装置。
【選択図】図5
特許請求の範囲【請求項１】
タップを切り換えるタップ切換器付きの第１変圧器と、
前記第１変圧器の出力が入力される第２変圧器と、
前記第２変圧器の出力電流が通る配線ブスバーと、
前記配線ブスバーに接続されるダイオード整流器と、
前記第２変圧器と前記ダイオード整流器との間に配置され、前記配線ブスバーが貫通する可飽和リアクトルと、
前記可飽和リアクトルに巻かれる制御巻線に制御電流を供給する電源と、
前記制御巻線に発生する電圧を検出する検出器と、
前記電圧の検出値に応じて、前記タップを切り換える制御装置と、を備える、整流装置。
続きを表示（約 240 文字）【請求項２】
前記制御装置は、前記電圧の大小に応じて前記タップを切り換える、請求項１に記載の整流装置。
【請求項３】
前記検出器は、前記制御巻線が前記可飽和リアクトルに巻かれる前の第１検出点と前記制御巻線が前記可飽和リアクトルに巻かれた後の第２検出点との間の電圧を検出する、請求項１に記載の整流装置。
【請求項４】
前記電源は、前記制御巻線に正および負の前記制御電流を供給可能な電源である、請求項１から３のいずれか一項に記載の整流装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、整流装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
交流系統に接続されるタップ付き変圧器と、タップ付き変圧器の出力を整流するダイオード整流器と、ダイオード整流器の出力電流と所定の直流電流設定値とに基づき変化させるべき電圧幅を求める演算制御装置と、求められた電圧幅に基づきタップ付き変圧器のタップの切り換えを制御するタップ切換器制御装置と、を備えるシステムが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１７７９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
タップ付き変圧器のタップ切換回数が増加すると、タップ切換器の寿命が短くなる。
【０００５】
本開示は、タップ切換器の寿命が短くなることを防止する整流装置を提供する。
【課題を解決するための手段】
【０００６】
第１態様の整流装置は、
タップを切り換えるタップ切換器付きの第１変圧器と、
前記第１変圧器の出力が入力される第２変圧器と、
前記第２変圧器の出力電流が通る配線ブスバーと、
前記配線ブスバーに接続されるダイオード整流器と、
前記第２変圧器と前記ダイオード整流器との間に配置され、前記配線ブスバーが貫通する可飽和リアクトルと、
前記可飽和リアクトルに巻かれる制御巻線に制御電流を供給する電源と、
前記制御巻線に発生する電圧を検出する検出器と、
前記電圧の検出値に応じて、前記タップを切り換える制御装置と、を備える。
【発明の効果】
【０００７】
本開示によれば、タップ切換器の寿命が短くなることを防止できる。
【図面の簡単な説明】
【０００８】
第１比較形態に係る整流装置の一構成例を示す図である。
出力電流制御装置の詳細図である。

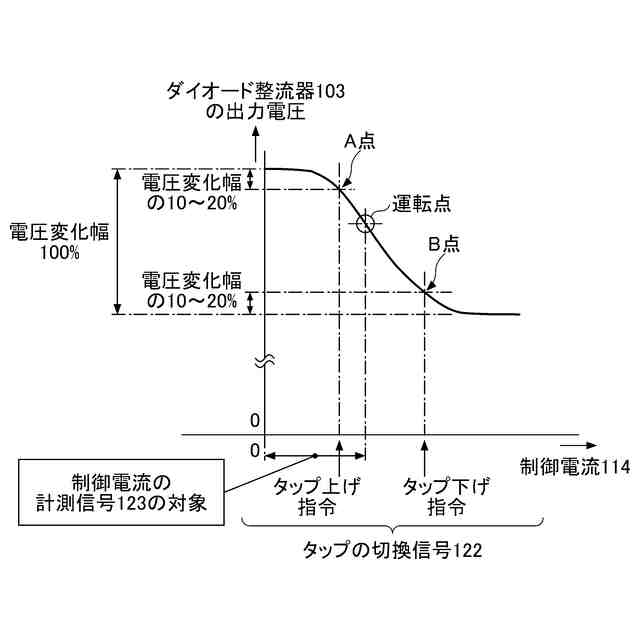

制御巻線に流れる制御電流とダイオード整流器の出力電圧との関係を例示する図である。

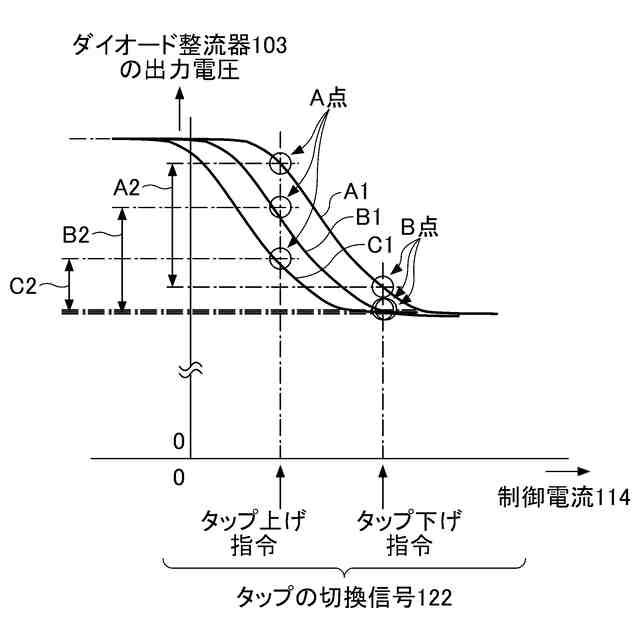

制御巻線に流れる制御電流とダイオード整流器の出力電圧の関係を示す特性カーブの移動を説明するための図である。

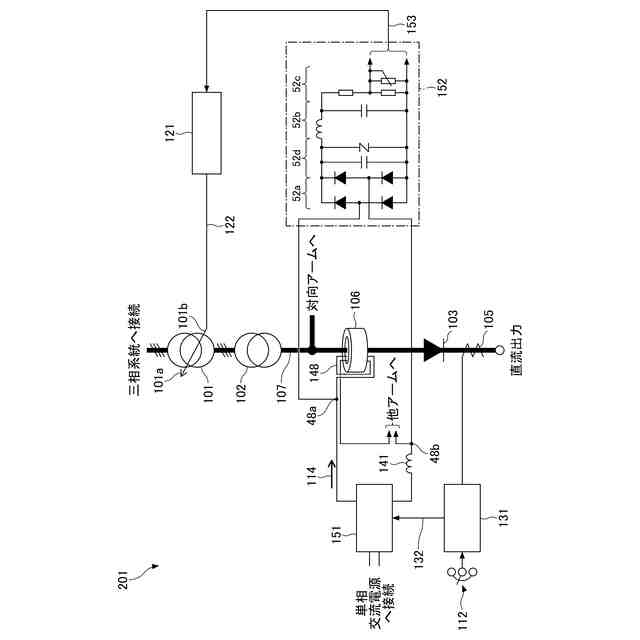

第１実施形態に係る整流装置の一構成例を示す図である。

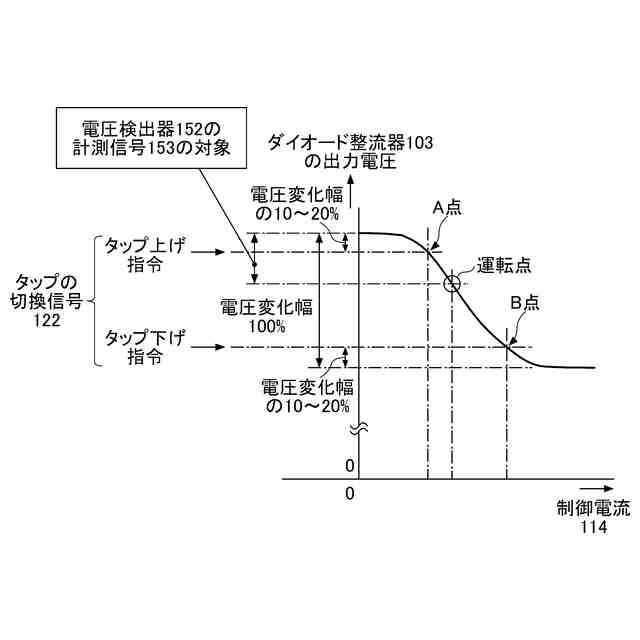

制御巻線に流れる制御電流とダイオード整流器の出力電圧との関係を例示する図である。
【発明を実施するための形態】
【０００９】
＜第１比較形態に係る整流装置の構成＞

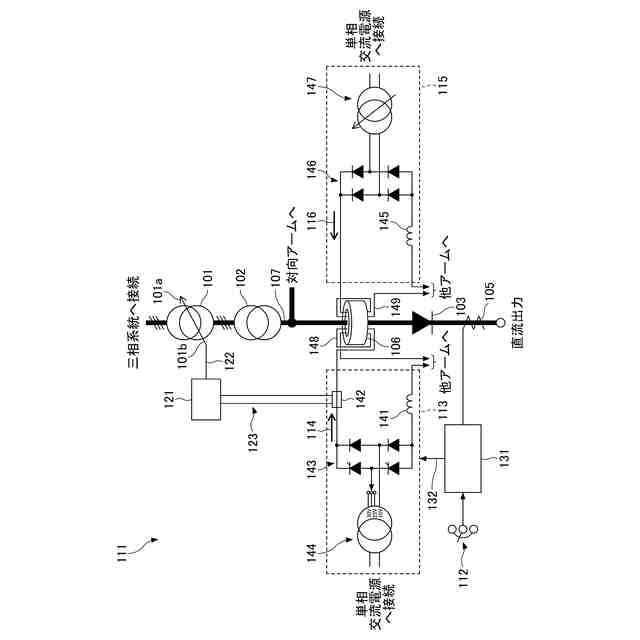

図１は、第１比較形態に係る整流装置の一構成例を示す図である。整流装置２００は、三相系統に接続される電圧調整用変圧器１０１と、電圧調整用変圧器１０１の下流に接続される整流器用変圧器１０２と、整流器用変圧器１０２の下流に接続されるＶＣＲシステム１０４と、ＶＣＲシステム１０４の出力部に接続されるダイオード整流器１０３と、を備える。ＶＣＲは、電圧調整用リアクトルの略語である。
【００１０】
電圧調整用変圧器１０１は、タップを切り換えるタップ切換器付きの第１変圧器の一例である。電圧調整用変圧器１０１は、後述の切換信号１２２を受けてタップ１０１ａを切り換えるタップ切換器１０１ｂを有する。整流器用変圧器１０２は、第１変圧器の出力が入力される第２変圧器の一例である。ＶＣＲシステム１０４は、整流器用変圧器１０２の出力電流が通る配線ブスバー１０７が貫通する可飽和リアクトル１０６を含む。可飽和リアクトル１０６は、整流器用変圧器１０２の出力部とダイオード整流器１０３の交流入力部との間に配置される。
（【００１１】以降は省略されています）
