公開番号2025118008
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013053
出願日2024-01-31
発明の名称モータ及びモータの製造方法
出願人ニデック株式会社
代理人弁理士法人佐野特許事務所
主分類H02K 3/44 20060101AFI20250805BHJP(電力の発電,変換,配電)
要約【課題】コモン線の水分の付着による腐食を抑制することができるモータを提供する。
【解決手段】モータは、複数のコイル群のコモン線が、電気的に接続されるとともに連結された連結部35を有する。連結部は、周方向に隣り合うティース312の間の部分であるスロット313内において、径方向における内部から径方向における外部又はその逆に延び、少なくとも連結部を封止する封止部36を有する。
【選択図】図2
特許請求の範囲【請求項１】
中心軸を中心に回転するロータと、
前記ロータと径方向に対向する複数のティースに配置される複数のコイル群を有するステータと、を有し、
各前記コイル群は、
一続きの導線で形成された少なくとも１つのコイルと、
前記導線の端部に設けられて導電部を露出させたコモン線と、を有し、
複数の前記コイル群の前記コモン線が、電気的に接続されるとともに連結された連結部を有し、
前記連結部は、周方向に隣り合う前記ティースの間の部分であるスロット内において、径方向における内部から径方向における外部又はその逆に延び、
少なくとも前記連結部を封止する封止部を有するモータ。
続きを表示（約 790 文字）【請求項２】
前記連結部は、前記中心軸と交差する方向に延びる請求項１に記載のモータ。
【請求項３】
前記連結部は、前記中心軸を中心とする径方向に延びる請求項２に記載のモータ。
【請求項４】
前記連結部は、複数の前記コモン線同士を電気的に接続するとともに複数の前記コモン線同士がはんだ付けされた請求項１に記載のモータ。
【請求項５】
前記封止部は、前記封止部が配置されるスロットと周方向に隣り合う前記ティース又は前記ティースに配置された前記コイルに固定される請求項１に記載のモータ。
【請求項６】
前記封止部は、樹脂で形成される請求項５に記載のモータ。
【請求項７】
前記封止部は、前記コイルの前記中心軸に沿う方向の両端の間に配置される請求項１に記載のモータ。
【請求項８】
前記封止部は、前記スロットにおける前記中心軸に沿う方向の中心部よりも前記中心軸に沿う方向の一方側に配置される請求項１に記載のモータ。
【請求項９】
ステータの径方向に延びる複数のティースに導線を巻きつけて複数のコイル群を生成するコイル群生成工程と、
複数の前記コイル群の導線の端部の絶縁被覆を取り除いて導電部を露出させたコモン線を生成し、前記コモン線の導電部同士を接触させるとともに、はんだ付けにて連結部を生成する連結部生成工程と、
周方向に隣り合う前記ティースの間の部分であるスロット内において、前記連結部を径方向における内部から径方向における外部又はその逆に延びた状態で配置する連結部配置工程と、
前記スロットの前記連結部が配置されている部分に流動性を有する樹脂を流入させるとともに前記樹脂を固化させて封止部を生成する封止部生成工程と、を有するモータの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ及びモータの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のモータは、ベース部に、コイルの複数の引出線に含まれるコモン線を引き出す引出孔を有する構成になっている（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３５０７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水分が付着しやすい環境でモータを運用する要求が高まっており、従来の構成のモータでは、コモン線に水分が付着すると、腐食してしまう虞があった。
【０００５】
そこで本発明は、コモン線の水分の付着による腐食を抑制することができるモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の例示的なモータは、中心軸を中心に回転するロータと、前記ロータと径方向に対向する複数のティースに配置される複数のコイル群を有するステータと、を有する。各前記コイル群は、一続きの導線で形成された少なくとも１つのコイルと、前記導線の端部に設けられて導電部を露出させたコモン線と、を有する。複数の前記コイル群の前記コモン線が、電気的に接続されるとともに連結された連結部を有する。前記連結部は、周方向に隣り合う前記ティースの間の部分であるスロット内において、径方向における内部から径方向における外部又はその逆に延びる。少なくとも前記連結部を封止する封止部を有する。
【発明の効果】
【０００７】
本発明の例示的なモータによれば、コモン線同士を電気的に接続した連結部の水分の付着による腐食を抑制することができる。
【図面の簡単な説明】
【０００８】

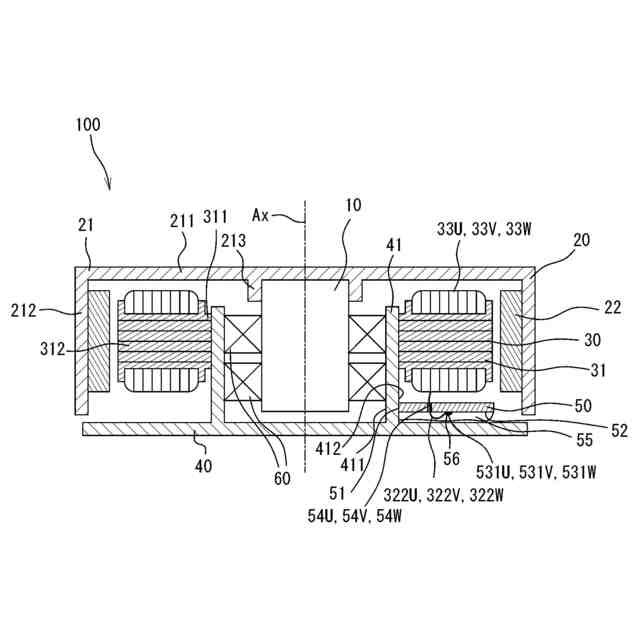

図１は、一実施形態のモータの概略断面図である。

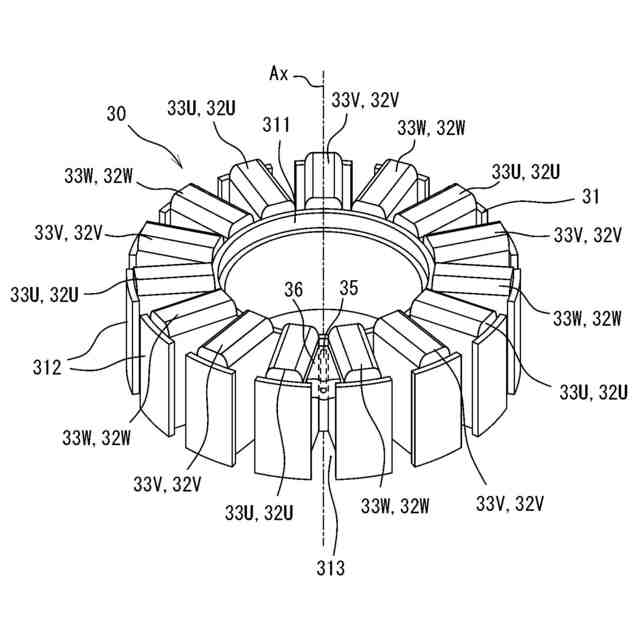

図２は、ステータの概略斜視図である。

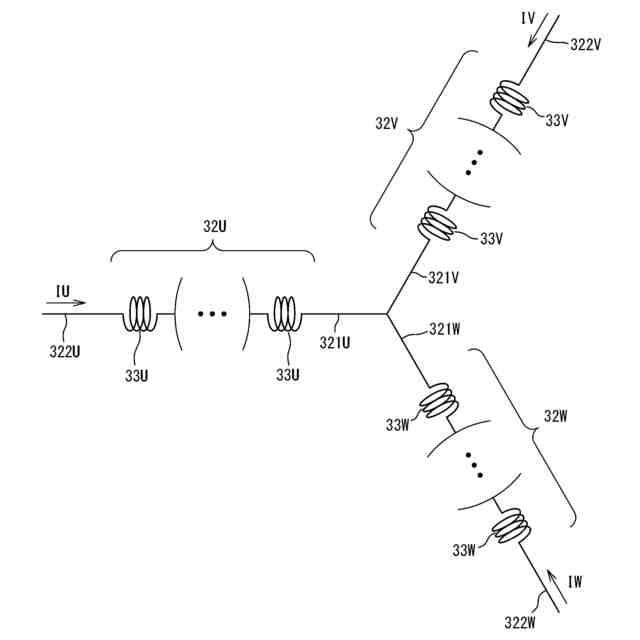

図３は、複数のコイル群の結線状態を示す図である。

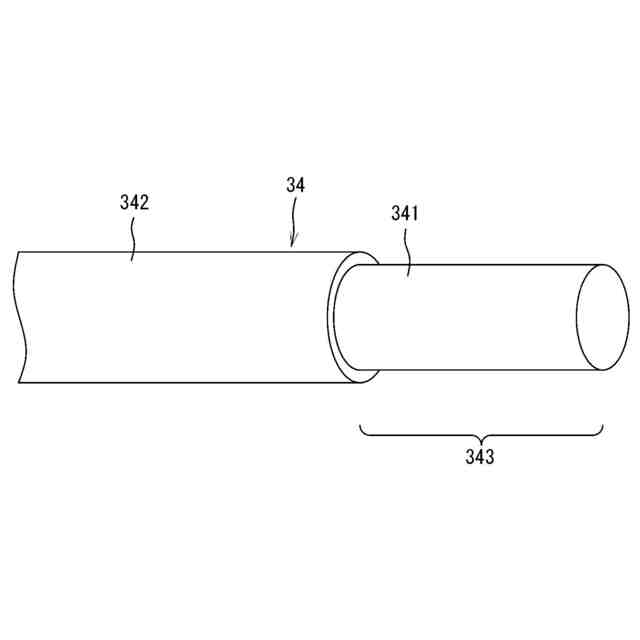

図４は、導線の構造を示す概略図である。

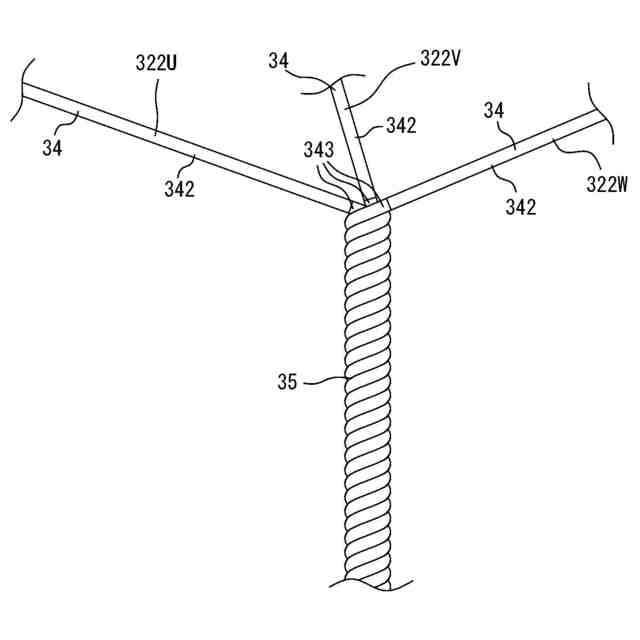

図５は、コモン線をまとめた連結部の概略斜視図である。

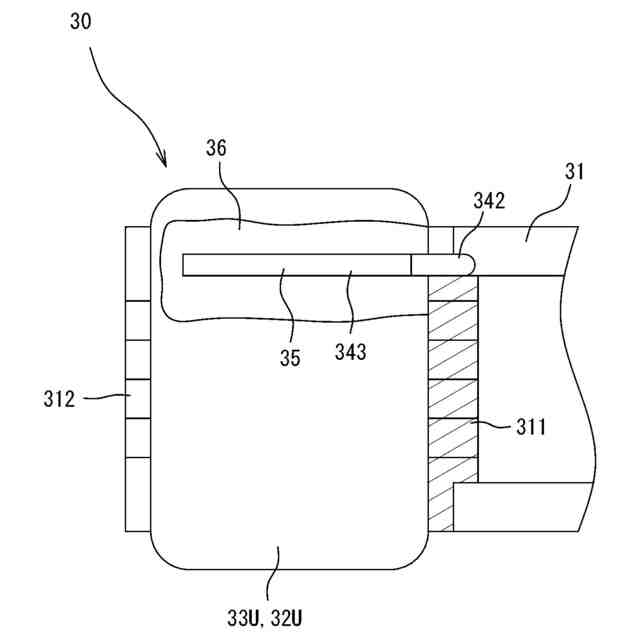

図６は、連結部が固定されているステータコアを中心軸を含む平面で切断した拡大断面図である。

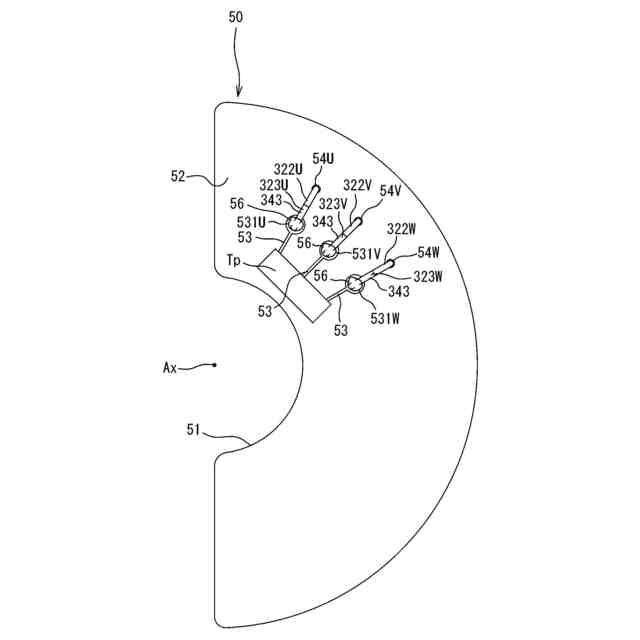

図７は、回路基板の軸方向下方から見た底面図である。

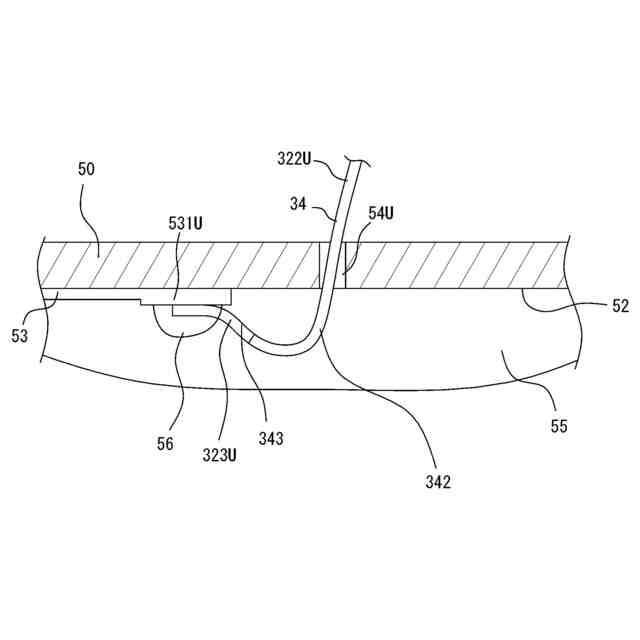

図８は、Ｕ相ランドにＵ相引出線を取り付けた状態の拡大断面図である。

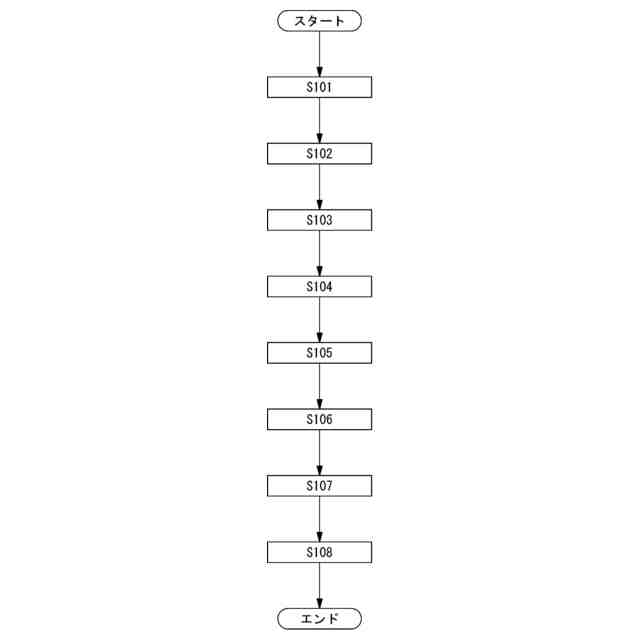

図９は、モータの製造工程のフローチャートである。
図１０は、はんだ槽にコモン線を挿入する状態を示す概略図である。
図１１は、はんだ槽に引出線を挿入する状態を示す概略図である。
図１２は、変形例１のモータの断面図である。
図１３は、変形例２のモータの断面図である。
図１４は、変形例３のモータの断面図である。
図１５は、図１４に示すモータのステータを示す概略斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施形態に係るモータユニットについて説明する。なお、本発明の範囲は、以下の実施の形態に限定されず、本発明の技術的思想の範囲内で任意に変更可能である。
【００１０】
本明細書において、モータ１００のシャフト１０の中心軸Ａｘと平行な方向を「軸方向」とする。そして、中心軸Ａｘと直交する方向を「径方向」とし、中心軸Ａｘを中心とする円周方向を「周方向」とする。また、以下図１に示す状態を基準として、上方側を軸方向上方と称し、反対側を軸方向下方として説明する。
（【００１１】以降は省略されています）
