公開番号2025098918
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024081191
出願日2024-05-17
発明の名称温調システム
出願人株式会社KELK
代理人弁理士法人酒井国際特許事務所
主分類H05B 3/40 20060101AFI20250625BHJP(他に分類されない電気技術)
要約【課題】配管の内側の空間を入口から出口に向かって流れる流体の温度を適切に温調すること。
【解決手段】温調システム1は、流体が流れる配管10と、配管10の外周面の周りに配置されたシート状ヒータ20と、配管10内に配置され、配管10の内周面に沿って流体が周方向に旋回して流れるように区画する区画部材15と、配管10の入口10aから出口10bに向かって流れる流体の出口10b側における温度を所望の温度に温調するように、シート状ヒータ20の温度を制御するコントローラ30と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
流体が流れる配管と、
前記配管の外周面の周りに配置されたシート状ヒータと、
前記配管内に配置され、前記配管の内周面に沿って流体が周方向に旋回して流れるように区画する区画部材と、
前記配管の入口から出口に向かって流れる流体の出口側における温度を所望の温度に温調するように、前記シート状ヒータの温度を制御するコントローラと、
を備える、温調システム。
続きを表示（約 660 文字）【請求項２】
前記区画部材は、円柱状の本体部と、前記本体部の外周面にらせん状に配置された突起部とを備える、
請求項１に記載の温調システム。
【請求項３】
前記区画部材は、軸方向においてらせんの幅が変化する、
請求項２に記載の温調システム。
【請求項４】
前記区画部材は、軸方向においてらせんの高さが変化する、
請求項２に記載の温調システム。
【請求項５】
前記区画部材は、円柱状の本体部と、前記本体部の外周面にらせん状に配置された溝部とを備える、
請求項１に記載の温調システム。
【請求項６】
前記区画部材は、多角形状を中心軸の周りに捻じった本体部を備える、
請求項１に記載の温調システム。
【請求項７】
前記シート状ヒータは、前記配管の軸方向に沿って複数配置されている、
請求項１に記載の温調システム。
【請求項８】
前記シート状ヒータを前記配管の外周面に固定する収縮チューブ、
を備える、請求項１に記載の温調システム。
【請求項９】
前記配管、前記シート状ヒータ及び前記収縮チューブは、透明な材料で形成される、
請求項８に記載の温調システム。
【請求項１０】
前記コントローラは、複数の前記シート状ヒータの温度をそれぞれ制御する、
請求項１に記載の温調システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、温調システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に示すように、電熱式の透明面状発熱体が開示されている。特許文献１に記載の技術では、発熱面の全面が透明導電膜で形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０１６４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配管の内側の空間を入口から出口に向かって流れる流体の温度を温調する場合、１枚の面状（シート状）の発熱体を配管の周囲に巻き付けて温調する。ところが、流体の温度は入口側と出口側とでは異なるため、出口側における流体の温度を適切に温調することが難しい。
【０００５】
本発明の態様は、配管の内側の空間を入口から出口に向かって流れる流体の温度を適切に温調することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の態様に従えば、流体が流れる配管と、前記配管の外周面の周りに配置されたシート状ヒータと、前記配管内に配置され、前記配管の内周面に沿って流体が周方向に旋回して流れるように区画する区画部材と、前記配管の入口から出口に向かって流れる流体の出口側における温度を所望の温度に温調するように、前記シート状ヒータの温度を制御するコントローラと、を備える、温調システムが提供される。
【発明の効果】
【０００７】
本発明の態様によれば、配管の内側の空間を入口から出口に向かって流れる流体の温度を適切に温調することができる。
【図面の簡単な説明】
【０００８】

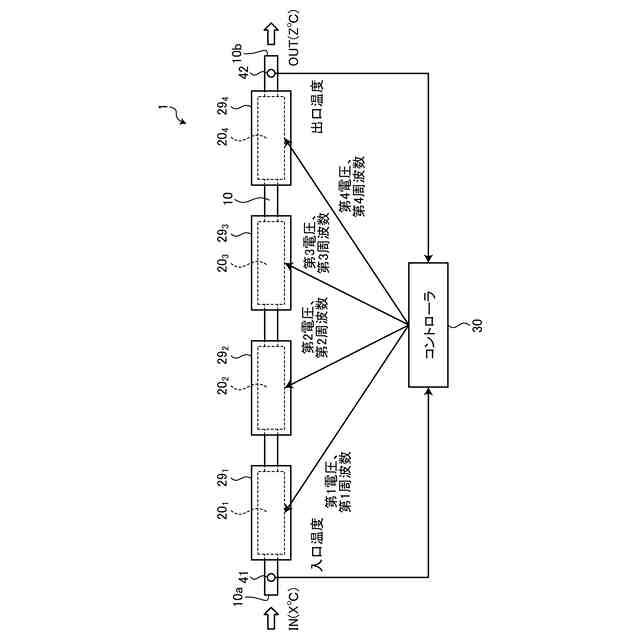

図１は、第一実施形態に係る温調システムの一例を示す概略図である。

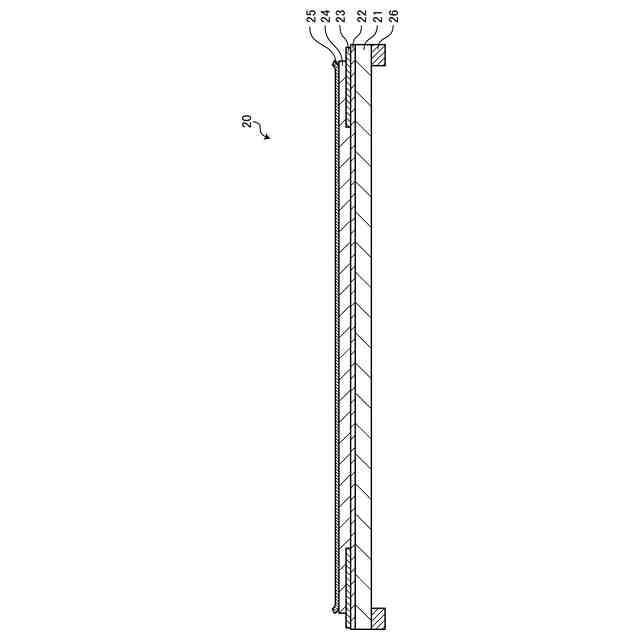

図２は、第一実施形態に係るシート状ヒータの断面図である。

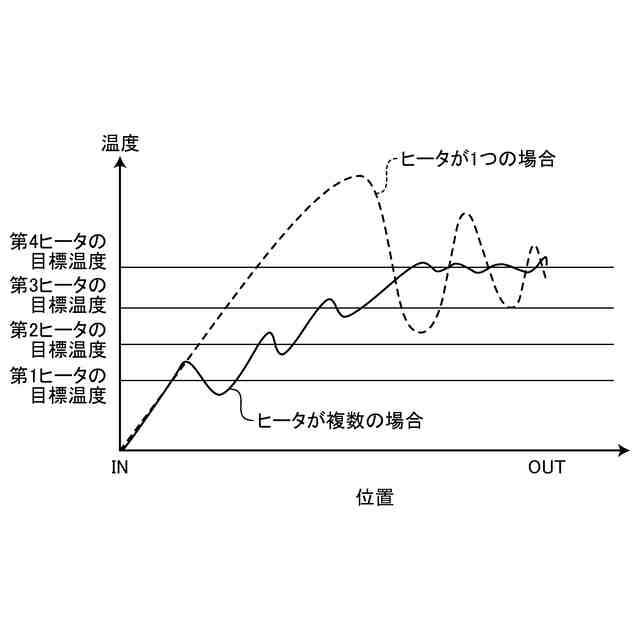

図３は、第一実施形態に係る温調システムによる温調を説明する図である。

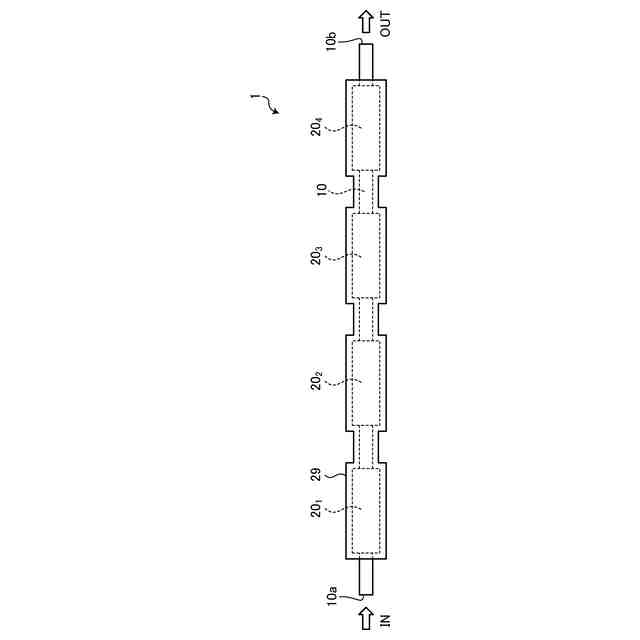

図４は、第一実施形態に係る温調システムの変形例を示す概略図である。

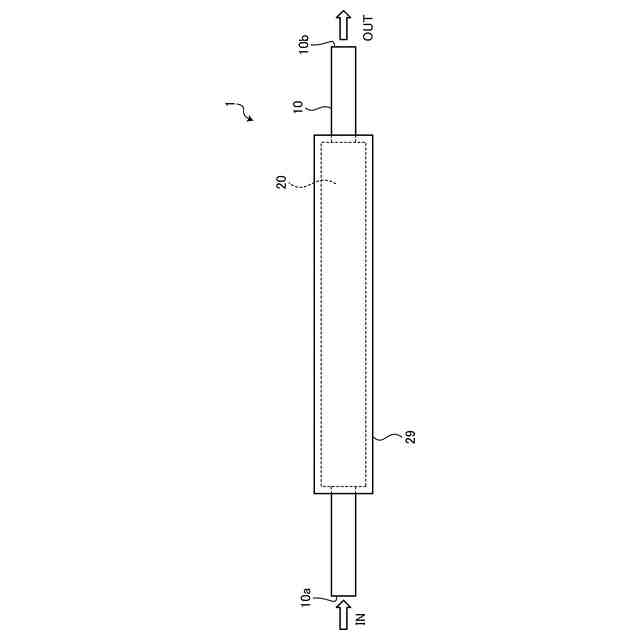

図５は、シート状ヒータが１つで構成された温調システムの一例を示す概略図である。

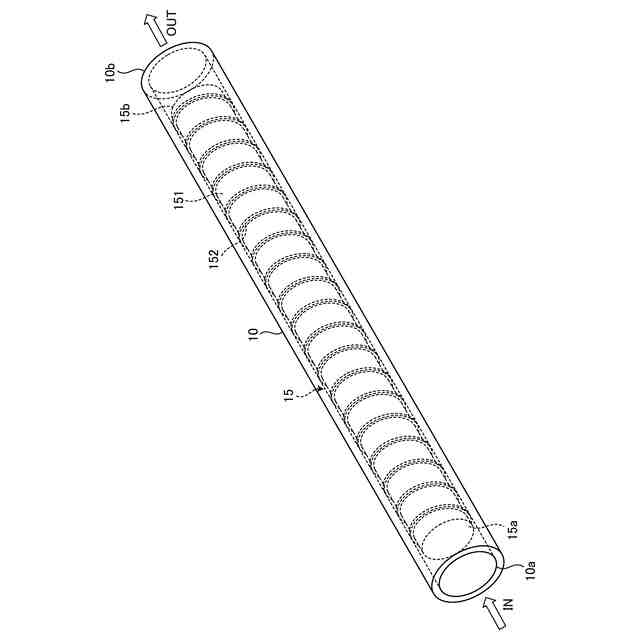

図６は、第二実施形態に係る配管の一例を示す概略図である。

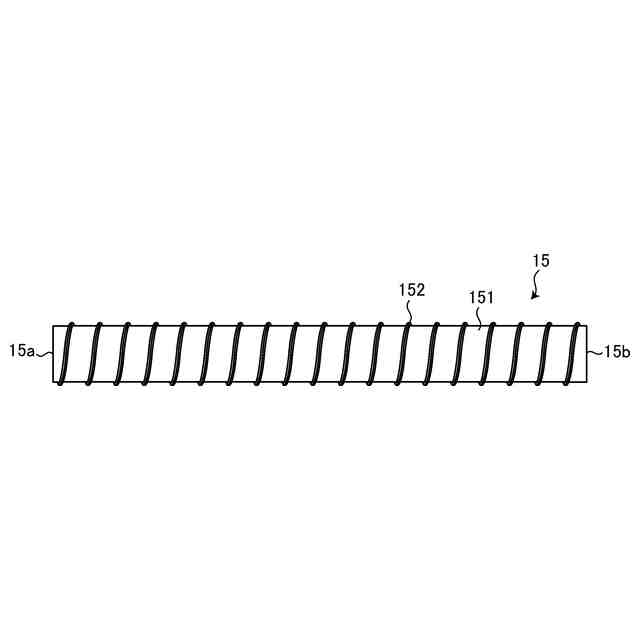

図７は、第二実施形態に係る区画部材の一例を示す概略図である。

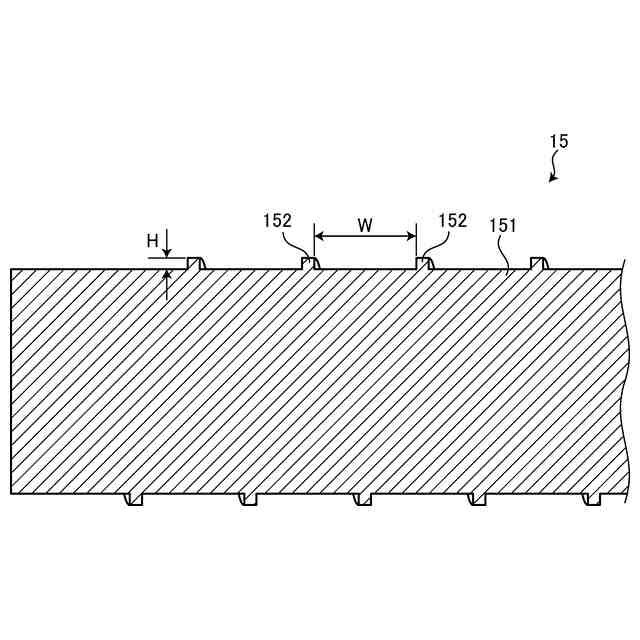

図８は、図７の部分拡大図である。

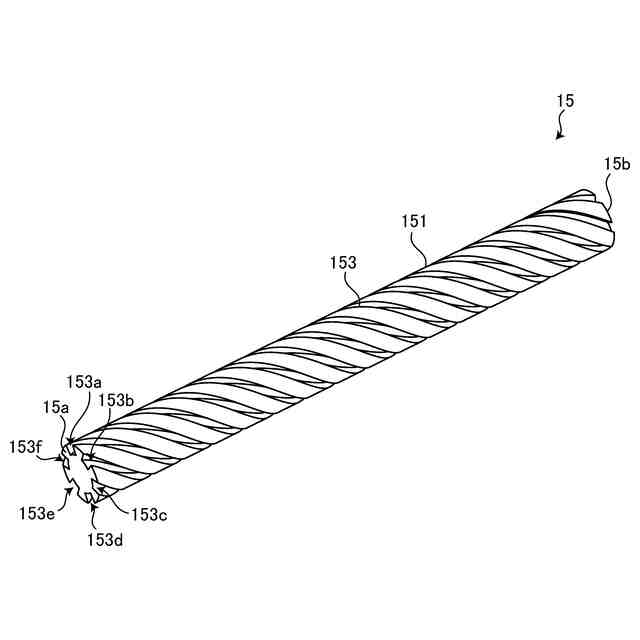

図９は、区画部材の変形例を示す概略図である。
図１０は、区画部材の変形例を示す概略図である。
図１１は、区画部材の変形例を示す概略図である。
図１２は、区画部材の変形例を示す概略図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態について図面を参照しながら説明するが、本発明はこれに限定されない。以下で説明する実施形態の構成要素は、適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
［第一実施形態］
＜温調システム＞
図１は、第一実施形態に係る温調システムの一例を示す概略図である。温調システム１は、流体が入口１０ａから出口１０ｂに向かって流れる配管１０において、流体の温度を温調するものである。図１に示すように、温調システム１は、配管１０と、複数のシート状ヒータ２０と、コントローラ３０とを備える。温調システム１は、さらに温度センサ４１と、温度センサ４２とを備える。
（【００１１】以降は省略されています）
