公開番号2025098534
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214732
出願日2023-12-20
発明の名称ソリッドワイヤ、積層造形物の製造方法及び多層盛溶接方法
出願人株式会社神戸製鋼所
代理人弁理士法人栄光事務所
主分類B23K 35/30 20060101AFI20250625BHJP(工作機械;他に分類されない金属加工)
要約【課題】スラグ剥離性をより一層向上させることができるとともに、溶接金属の特性や作業性を向上させることができるソリッドワイヤを提供する。

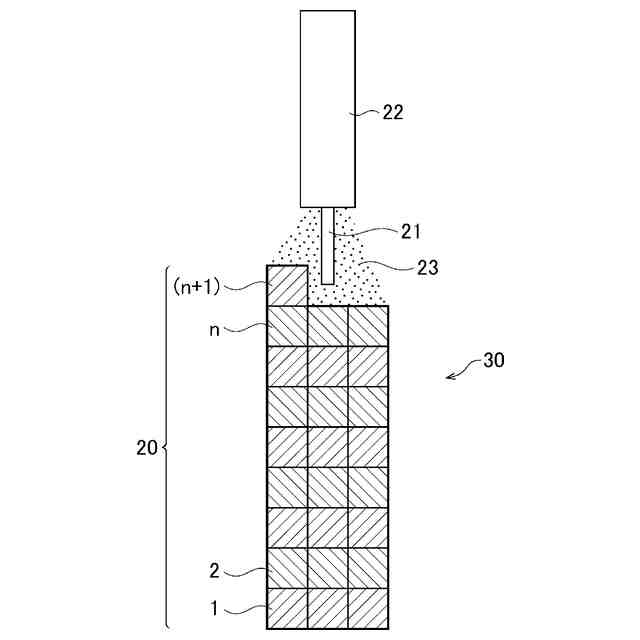

【解決手段】ソリッドワイヤ21は、ワイヤ心線と、このワイヤ心線の表面に施された銅めっきと、を有する。ワイヤ心線は、C、Si、Mn、Ti、を適切な含有量で含有し、Al及びSの含有量が所定量以下であり、残部がFe及び不可避的不純物からなる。ワイヤ心線中のMn、Si、Ti、Alの含有量を質量%でそれぞれ[Mn]、[Si]、[Ti]、[Al]と表す場合に、式(1):[Al]<[Ti]を満足し、式(2):α=[Mn]²/[Si]による値αが1.8以下、式(3):β=[Si]/[Ti]による値βが5.0以上である。
【選択図】図1
特許請求の範囲【請求項１】
ワイヤ心線と、前記ワイヤ心線の表面に施された銅めっきと、を有するソリッドワイヤであって、

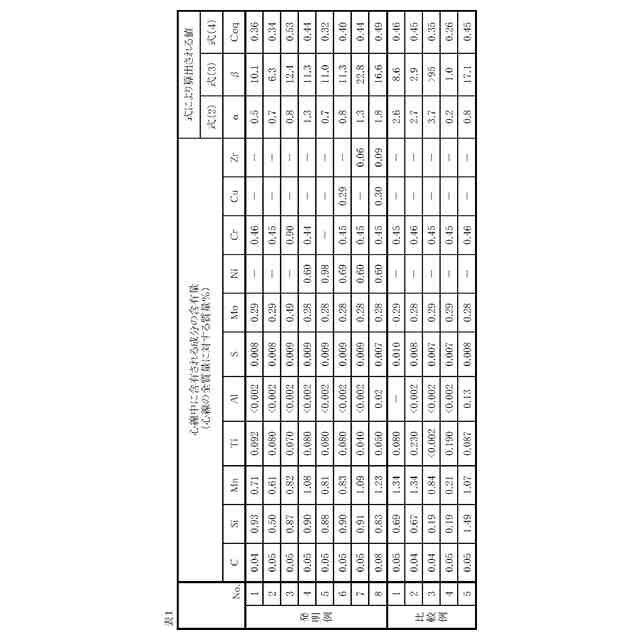

前記ワイヤ心線は、前記ワイヤ心線全質量に対して、
Ｃ：０．０３質量％以上０．１５質量％以下、
Ｓｉ：０．２質量％以上１．０質量％以下、
Ｍｎ：０．５質量％以上１．５質量％以下、及び、
Ｔｉ：０．０２質量％以上０．１質量％以下、を含有し、
Ａｌ：０．０５質量％以下、
Ｓ：０．０５質量％以下、であり、
残部がＦｅ及び不可避的不純物からなり、
前記ワイヤ心線中のＭｎ含有量を質量％で［Ｍｎ］、Ｓｉ含有量を質量％で［Ｓｉ］、Ｔｉ含有量を質量％で［Ｔｉ］、Ａｌ含有量を質量％で［Ａｌ］と表す場合に、
下記式（１）を満足し、
下記式（２）により算出される値αが１．８以下、及び、
下記式（３）により算出される値βが５．０以上、であることを特徴とする、ソリッドワイヤ。
［Ａｌ］＜［Ｔｉ］・・・式（１）
α＝［Ｍｎ］
２
／［Ｓｉ］・・・式（２）
β＝［Ｓｉ］／［Ｔｉ］・・・式（３）
続きを表示（約 1,100 文字）【請求項２】
前記ワイヤ心線は、さらに、Ｍｏ、Ｎｉ及びＣｒから選択された少なくとも１種を、
前記ワイヤ心線全質量に対して、
Ｍｏ：０．０１質量％以上０．５０質量％以下、
Ｎｉ：０．０１質量％以上１．２質量％以下、
Ｃｒ：０．０１質量％以上１．０質量％以下、の範囲で含有することを特徴とする、請求項１に記載のソリッドワイヤ。
【請求項３】
前記ワイヤ心線は、さらに、Ｃｕ及びＺｒから選択された少なくとも１種を、
前記ワイヤ心線全質量に対して、
Ｃｕ：０．０１質量％以上０．４０質量％以下、
Ｚｒ：０．０２質量％以上０．５０質量％以下、の範囲で含有することを特徴とする、請求項２に記載のソリッドワイヤ。
【請求項４】
前記ワイヤ心線全質量に対して、前記ワイヤ心線中のＣ含有量を質量％で［Ｃ］、Ｎｉ含有量を質量％で［Ｎｉ］、Ｃｒ含有量を質量％で［Ｃｒ］、Ｍｏ含有量を質量％で［Ｍｏ］と表す場合に、下記式（４）により算出される値Ｃｅｑが、０．４以上０．６以下であることを特徴とする、請求項１～３のいずれか１項に記載のソリッドワイヤ。
Ｃｅｑ＝［Ｃ］＋［Ｍｎ］／６＋［Ｓｉ］／２４＋［Ｎｉ］／４０＋［Ｃｒ］／５＋［Ｍｏ］／４・・・式（４）
【請求項５】

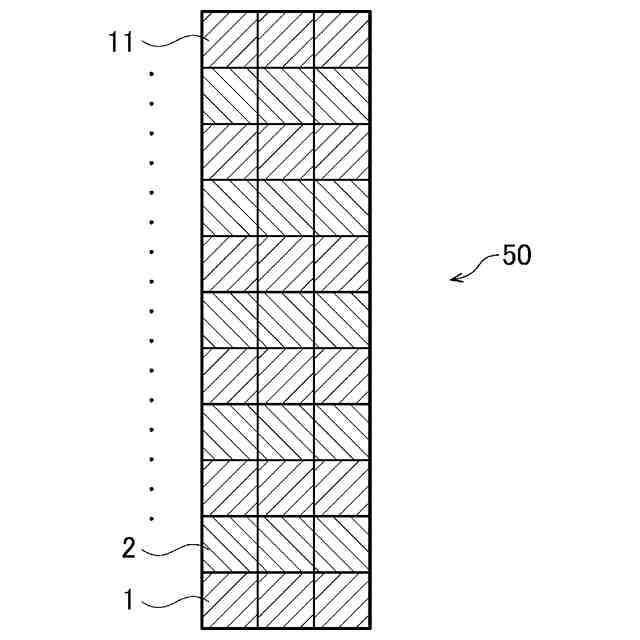

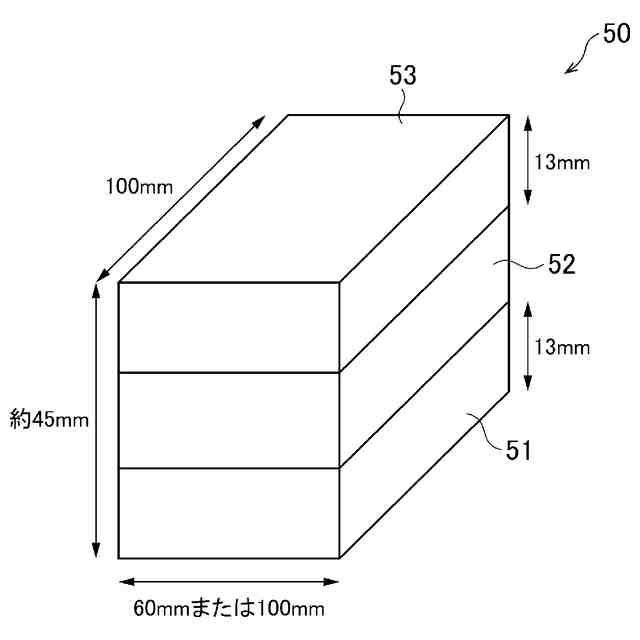

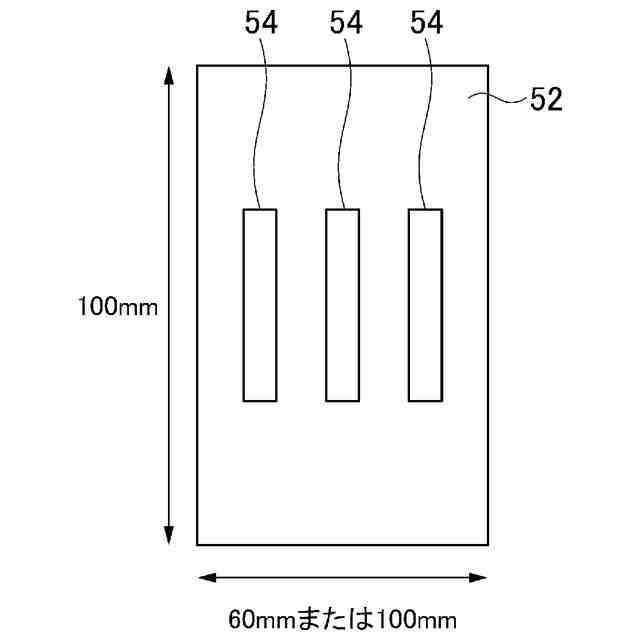

シールドガスを供給しつつ、請求項１～３のいずれか１項に記載のソリッドワイヤを溶融させて、溶着ビードを形成する工程を繰り返し、複数の前記溶着ビードを積層する積層工程を有することを特徴とする、積層造形物の製造方法。
【請求項６】

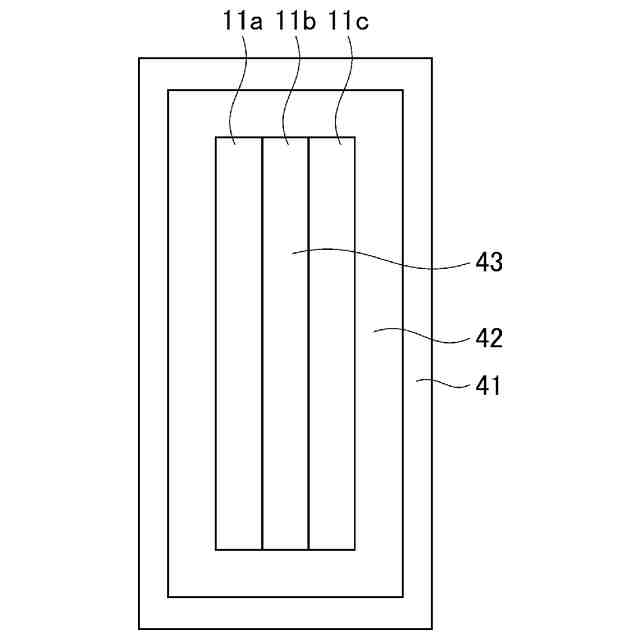

前記積層工程は、
第ｎ層目の溶着ビードを形成するｎ層ビード形成工程と、
前記ｎ層ビード形成工程の後に、前記第ｎ層目の溶着ビードの表面に形成されるスラグを除去することなく、第（ｎ＋１）層目の溶着ビードを形成する（ｎ＋１）層ビード形成工程と、を有することを特徴とする、請求項５に記載の積層造形物の製造方法。
【請求項７】
シールドガスを供給しつつ、請求項１～３のいずれか１項に記載のソリッドワイヤを溶融させて、溶接金属を形成する工程を繰り返し、複数の前記溶接金属を積層する多層盛溶接工程を有することを特徴とする、多層盛溶接方法。
【請求項８】
前記多層盛溶接工程は、
第ｎ層目の溶接金属を形成するｎ層溶接金属形成工程と、
前記ｎ層溶接金属形成工程の後に、前記第ｎ層目の溶接金属の表面に形成されるスラグを除去することなく、第（ｎ＋１）層目の溶接金属を形成する（ｎ＋１）層溶接金属形成工程と、を有することを特徴とする、請求項７に記載の多層盛溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソリッドワイヤ、積層造形物の製造方法及び多層盛溶接方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、強度及び靱性等の向上を図った鉄鋼材料が種々開発されている。これら鉄鋼材料を使用した部材の溶接には、高能率の溶接が可能であるソリッドワイヤを使用したガスシールドアーク溶接が多用されている。
【０００３】
ガスシールドアーク溶接は、アークを発生させながら、アークでワイヤを溶融させて溶接金属を形成する溶接方法であるが、この溶接時において、形成される溶接金属の表面には酸化物（スラグ）が付着する。特に、多層のビードを積層して溶接金属を形成する場合に、スラグを放置した状態であると、溶接金属中にスラグが混入して、所望の特性を有する溶接金属を得ることができない。また、ガスシールドアーク溶接によって多層のビードを積層する場合に、表面に形成されたスラグによってアークが不安定になることや、アークが途切れることがある。
【０００４】
ところで、溶接に使用されるワイヤは、「付加製造」（ＡｄｄｉｔｉｖｅＭａｎｕｆａｃｔｕｒｉｎｇ）技術、より具体的には金属積層造型（ＷＡＡＭ：ＷｉｒｅａｎｄＡｒｃ－ｂａｓｅｄＡｄｄｉｔｉｖｅＭａｎｕｆａｃｔｕｒｉｎｇ）技術にも適用することができる。したがって、このような付加製造の分野においても、溶接の場合と同様に、スラグの混入による金属特性の低下や、アーク安定性の低下が発生する。なお、付加製造という用語は、広義では「積層造形」又は「ラピットプロトタイピング」の用語で用いられることがあり、本願明細書においては、統一して「積層造形」の用語を用いる。
【０００５】
上記のように、溶接中又は積層造形物の製造中に、溶接金属の表面にスラグが発生することにより、溶接金属に問題が発生したり、溶接作業性が低下したりするため、スラグは容易に除去されることが好ましい。そこで、従来よりスラグの剥離性を向上させることを目的として、種々のワイヤが提案されている。
【０００６】
例えば、特許文献１には、溶接用鋼ワイヤの素材である鋼素線の成分のうちの、Ｍｎ含有量を低く抑え、Ｓｉ含有量を高くするとともに、（Ｓｉ含有量）／（Ｍｎ含有量）の値を１．２以上とした、炭酸ガスシールドアーク溶接用鋼ワイヤが開示されている。また、上記特許文献１に記載のワイヤは、スラグを微細に剥離させる作用を有するＲＥＭ（ＲａｒｅＥａｒｔｈＭｅｔａｌ：希土類金属）を、０．０１５～０．１００質量％の範囲で含有している。
【０００７】
また、特許文献２には、スラグを生成させる元素であるＳｉとＭｎとの含有量の比を適切に調整することにより、スラグの発生量を低減することができることが記載されている。そして、上記特許文献２に記載のガスシールドアーク溶接用ワイヤにおいては、（Ｓｉ含有量）／（Ｍｎ含有量）の値を０．４０乃至０．９０としている。さらに、特許文献３には、ビ－ド界面にＢｉが集積することで、スラグ剥離性が著しく改善することが記載されている。そこで、上記特許文献３に記載のガスシールドアーク溶接用ソリッドワイヤは、Ｂｉを０．０１～０．３％の範囲で含有するとともに、（Ｓ含有量）＋（Ｂｉ含有量）を０．０３～０．２％に制限している。
【先行技術文献】
【特許文献】
【０００８】
特開２００４－２４９３５２号公報
特開平１１－３２０１７８号公報
特開２００３－３１１４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】

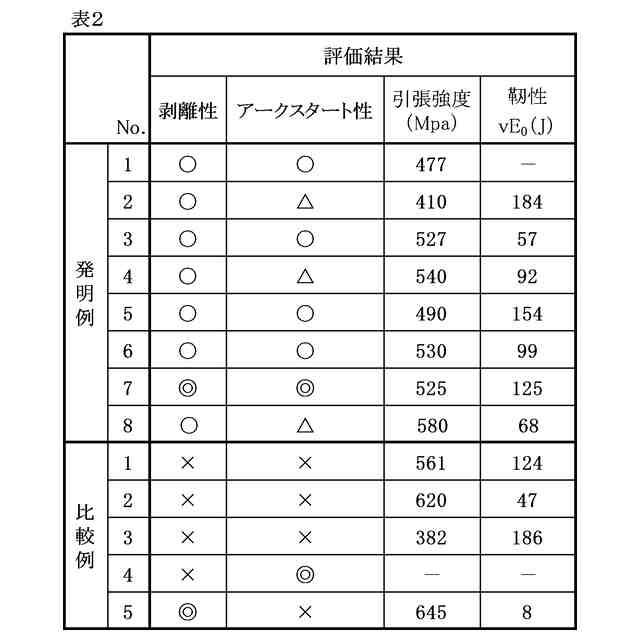

上記特許文献１及び３に記載のワイヤは、高価なＲＥＭや、有害なＢｉ等の合金成分を含有しているが、このような合金成分をワイヤに意図的に含有させることは望ましくない。また、特許文献１に記載のワイヤは、Ｓｉ含有量を高めに設定しているが、極端な高Ｓｉへの制御は、溶接金属の特性悪化につながるため、好ましくない。また、特許文献２には、（Ｓｉ含有量）／（Ｍｎ含有量）を制御することで、スラグの剥離性の改善とスラグ量低減を両立することが提案されているが、本願発明者等はさらに、スラグ剥離性と機械特性の改善のために検討を行った。
【００１０】
本発明は、上記課題に鑑みてなされたものであり、特殊な合金成分を添加することなく、鋼材中に一般的に含有される成分の制御のみによって、スラグ剥離性をより一層向上させることができるとともに、溶接金属の特性や作業性を向上させることができるソリッドワイヤ、及び該ソリッドワイヤを使用した積層造形物の製造方法及び多層盛溶接方法を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
