公開番号2025096478
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025064365,2023217330
出願日2025-04-09,2018-08-27
発明の名称表示装置及びプログラム
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類G06F 3/0481 20220101AFI20250619BHJP(計算;計数)
要約【課題】第1領域と第2領域を含む画面において、第1領域に表示される特定表示要素を、第2領域にも表示する制御を行う表示装置等を提供すること。
【解決手段】操作を検出する操作検出部と、スクロール表示可能な第1領域と、第2領域とを含む画面を表示する表示部と、前記第1領域に、特定表示要素を含む表示要素を表示する制御を行う表示制御部と、を備え、前記表示制御部は、前記操作検出部によりスクロールの操作が検出された場合には、前記第1領域に表示された表示要素をスクロール表示し、前記スクロール表示により前記特定表示要素が、前記第2領域の方向にスクロールして表示された場合に、当該特定表示要素を当該第2領域に格納表示する、ことを特徴とする。

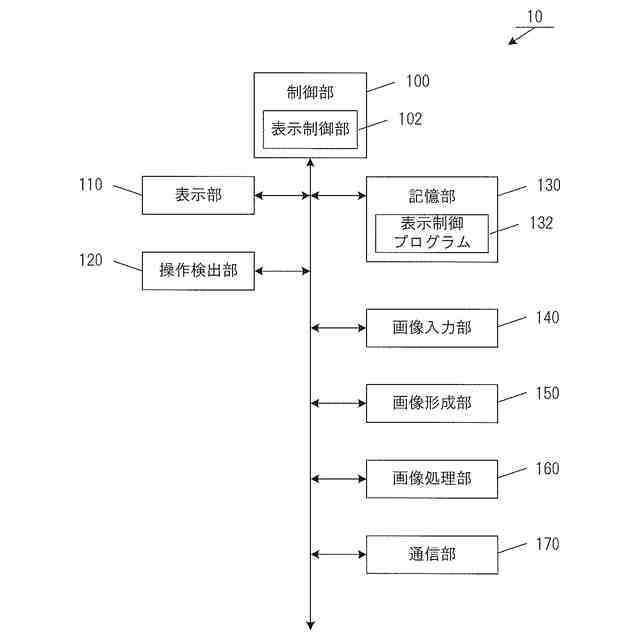

【選択図】図2
特許請求の範囲【請求項１】
操作を検出する検出部と、
スクロール表示可能な第１領域と、第２領域とを含む画面を表示可能な表示部と、
前記第１領域及び前記第２領域に複数の表示要素を表示する制御を行う表示制御部と、
を備え、
前記表示制御部は、
前記第１領域における前記表示要素として、前記第１領域にのみ表示される第１表示要素、前記第１領域又は前記第２領域のいずれにも表示可能な第２表示要素、の一方又は両方を表示しており、
前記第１領域と前記第２領域が両方同時に表示されている状態から、前記検出部により前記第２領域の方向へのスクロール操作が検出された場合に、前記第１領域に表示された第１表示要素又は第２表示要素を前記第２領域の方向へスクロール表示し、
前記第１表示要素が前記第１領域で非表示のときは前記第２領域に表示せず、
前記第２表示要素の一部が前記第２領域にかかっても、前記第２表示要素の全体の表示は継続し、その後のスクロール操作により、前記第２表示要素の全部が前記第１領域に表示されなくなった後に、前記第２領域に前記第２表示要素を固定表示する
表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記第２領域に固定表示される第２表示要素は、前記第１領域に表示されていた第２表示要素よりも、小さく表示される請求項１に記載の表示装置。
【請求項３】
前記スクロール操作の前後において、前記第１領域と、前記第２領域は、前記画面に同時に表示されている請求項１に記載の表示装置。
【請求項４】
前記第２表示要素は、上方向へのスクロール操作に応じて、前記第１領域から徐々に非表示となる請求項１又は２に記載の表示装置。
【請求項５】
前記表示制御部は、前記第２領域に第２表示要素が表示されている場合に、下方向にスクロール操作された場合は、前記第１領域に前記第２表示要素を移動して表示する請求項１から４の何れか一項に記載の表示装置。
【請求項６】
前記表示制御部は、前記第２領域に第２表示要素が表示されている場合に、前記検出部によって第２表示要素以外の前記表示要素を選択する操作が検出されたときは、前記第２表示要素を前記選択する操作直前の位置から別の位置に表示する請求項１から５の何れか一項に記載の表示装置。
【請求項７】
前記表示制御部は、前記第２表示要素を前記第２領域に表示する場合は、前記第２表示要素が第１領域に表示された形状に対して、当該第２表示要素の形状を変化して前記第２領域に表示する請求項１から６の何れか一項に記載の表示装置。
【請求項８】
前記第２表示要素は、タッチ操作可能なボタンを含む請求項１から７の何れか一項に記載の表示装置。
【請求項９】
前記表示制御部は、前記第２領域のみ表示する第３表示要素を更に表示する請求項１から８の何れか一項に記載の表示装置。
【請求項１０】
操作を検出する検出部と、スクロール表示可能な第１領域と、第２領域とを含む画面を表示可能な表示部とを有するコンピュータに、
前記第１領域及び前記第２領域に複数の表示要素を表示する制御を行う表示制御ステップを実行させるプログラムであって、
前記表示制御ステップは、
前記第１領域における前記表示要素として、前記第１領域にのみ表示される第１表示要素、前記第１領域又は前記第２領域のいずれにも表示可能な第２表示要素、の一方又は両方を表示しており、
前記第１領域と前記第２領域が両方同時に表示されている状態から、前記検出部により前記第２領域の方向へのスクロール操作が検出された場合に、前記第１領域に表示された第１表示要素又は第２表示要素を前記第２領域の方向へスクロール表示し、
前記第１表示要素が前記第１領域で非表示のときは前記第２領域に表示せず、
前記第２表示要素の一部が前記第２領域にかかっても、前記第２表示要素の全体の表示は継続し、その後のスクロール操作により、前記第２表示要素の全部が前記第１領域に表示されなくなった後に、前記第２領域に前記第２表示要素を固定表示する
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置等に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、表示部を有する装置において、表示部をスクロールさせることで、表示部に表示された表示内容全体を閲覧可能にする技術が用いられている。また、このような表示において、ユーザの利便性を向上させる技術が提案されている。
【０００３】
例えば、画面情報を拡大した実画面領域で、拡大鏡を使用する場合に、表示画面の範囲外に移動させる操作に応じて、表示領域の画面情報を拡大鏡に表示させ、また、拡大鏡の動きに追従して、実画面領域の画面情報をスクロールさせる技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２００９７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に開示された技術は、画面情報をスクロールすると、それまでに表示されていたユーザが操作可能なボタンが画面領域からはみ出してしまい、画面領域には表示されなくなる。その結果、スクロールされた画面情報を見ても、ユーザは、ボタンの存在が分からなくなってしまう。
【０００６】
上述した課題に鑑み、本発明は、第１領域と第２領域を含む画面において、第１領域に表示される特定表示要素を、第２領域にも表示する制御を行う表示装置等を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本発明の表示装置は、
操作を検出する操作検出部と、
スクロール表示可能な第１領域と、第２領域とを含む画面を表示する表示部と、
前記第１領域に、特定表示要素を含む表示要素を表示する制御を行う表示制御部と、
を備え、
前記表示制御部は、
前記操作検出部によりスクロールの操作が検出された場合には、前記第１領域に表示された表示要素をスクロール表示し、
前記スクロール表示により前記特定表示要素が、前記第２領域の方向にスクロールして表示された場合に、当該特定表示要素を当該第２領域に格納表示する、
ことを特徴とする。
【０００８】
本発明の表示方法は、
操作を検出する操作検出ステップと、
スクロール表示可能な第１領域と、第２領域とを含む画面を表示する表示ステップと、
前記第１領域に、特定表示要素を含む表示要素を表示する制御を行う表示制御ステップと、
を含み、
前記表示制御ステップは、
前記操作検出ステップによりスクロールの操作が検出された場合には、前記第１領域に表示された表示要素をスクロール表示し、
前記スクロール表示により前記特定表示要素が、前記第２領域の方向にスクロールして表示された場合に、当該特定表示要素を当該第２領域に格納表示する、
ことを特徴とする。
【０００９】
本発明のプログラムは、
コンピュータに、
操作を検出する操作検出機能と、
スクロール表示可能な第１領域と、第２領域とを含む画面を表示する表示機能と、
前記第１領域に、特定表示要素を含む表示要素を表示する制御を行う表示制御機能と、
を実現させ、
前記表示制御機能は、
前記操作検出機能によりスクロールの操作が検出された場合には、前記第１領域に表示された表示要素をスクロール表示し、
前記スクロール表示により前記特定表示要素が、前記第２領域の方向にスクロールして表示された場合に、当該特定表示要素を当該第２領域に格納表示する。
【発明の効果】
【００１０】
本発明によれば、第１領域と第２領域とを含む画面において、第１領域に表示される表示要素のうち、特定表示要素については、第２領域には、格納表示された態様によって表示される。ここで、ユーザによる操作を受け付けるボタンを特定表示要素とすることで、ユーザは、第１領域や第２領域を確認することにより、特定表示要素であるボタンの存在を把握することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
