公開番号2025095488
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211522
出願日2023-12-14
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類G09F 9/30 20060101AFI20250619BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】文字の判読性を高めることができる表示装置を提供する。
【解決手段】複数の画素が第1方向及び当該第1方向に交差する第2方向に並ぶ表示領域を有し、表示領域を一方向から平面視した画像の鏡像を他方向から視認可能な表示パネルPを備える。表示領域のうちの少なくとも一部の領域は、一方向から視認され、他方の面が遮光される複数の第1領域A1と、他方向から視認され、一方の面が遮光される複数の第2領域A2と、を含む。
【選択図】図7C
特許請求の範囲【請求項１】
複数の画素が第１方向及び当該第１方向に交差する第２方向に並ぶ表示領域を有し、前記表示領域を一方向から平面視した画像の鏡像を他方向から視認可能な表示パネルを備え、
前記表示領域のうちの少なくとも一部の領域は、
一方向から視認され、他方の面が遮光される複数の第１領域と、
他方向から視認され、一方の面が遮光される複数の第２領域と、
を含む、
表示装置。
続きを表示（約 750 文字）【請求項２】
前記第１領域と前記第２領域とが前記第１方向に交互に並ぶ、
請求項１に記載の表示装置。
【請求項３】
前記第１領域と前記第２領域とが前記第２方向に交互に並ぶ、
請求項１に記載の表示装置。
【請求項４】
前記第１領域と前記第２領域とが前記第１方向に交互に並び、
前記第１領域と前記第２領域とが前記第２方向に交互に並ぶ、
請求項１に記載の表示装置。
【請求項５】
前記第１領域及び前記第２領域は、それぞれ前記第１方向に１つの画素を含む、
請求項２に記載の表示装置。
【請求項６】
前記第１領域及び前記第２領域は、それぞれ前記第２方向に１つの画素を含む、
請求項３に記載の表示装置。
【請求項７】
前記第１領域及び前記第２領域は、それぞれ前記第１方向に１つの画素を含み、
前記第１領域及び前記第２領域は、それぞれ前記第２方向に１つの画素を含む、
請求項４に記載の表示装置。
【請求項８】
平面視において、前記第１領域の他方の面の遮光部と前記第２領域の一方の面の遮光部とが前記第１領域と前記第２領域との境界線を含む所定範囲においてオーバーラップしている、
請求項５から７の何れか一項に記載の表示装置。
【請求項９】
前記第１領域及び前記第２領域は、それぞれ前記第１方向に複数の画素を含む、
請求項２に記載の表示装置。
【請求項１０】
前記第１領域及び前記第２領域は、それぞれ前記第２方向に複数の画素を含む、
請求項３に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
特許文献１には、表示パネルの一方面から、他方面側の背景を視認可能に構成されている表示装置が開示されている。特許文献１の表示装置は、所謂透明ディスプレイであり、高分子分散型液晶を含む液晶層を有する表示パネル、および、表示パネルの側面に対向して配置されている光源を備えている。また、特許文献２では、表示領域の層間絶縁膜や平坦化膜が除去された自発発光型の有機ＥＬ表示装置により透明ディスプレイが構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６０２５４号公報
特開２０１６－２０７４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
透明ディスプレイにおいて、一方面から視認した画像と他方面から視認した画像とは鏡像となる。このため、一方面から視認した画像と他方面から視認した画像との双方において、画像に含まれる文字情報の判読性を確保しようとした場合、２倍の表示面積が必要となる。あるいは、例えばフォントサイズを小さくして文字情報の表示面積を縮小した場合、文字の判読性が低下する可能性がある。
【０００５】
本開示は、上記の課題に鑑みてなされたもので、文字の判読性を高めることができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表示装置は、複数の画素が第１方向及び当該第１方向に交差する第２方向に並ぶ表示領域を有し、前記表示領域を一方向から平面視した画像の鏡像を他方向から視認可能な表示パネルを備え、前記表示領域のうちの少なくとも一部の領域は、一方向から視認され、他方の面が遮光される複数の第１領域と、他方向から視認され、一方の面が遮光される複数の第２領域と、を含む。
【図面の簡単な説明】
【０００７】

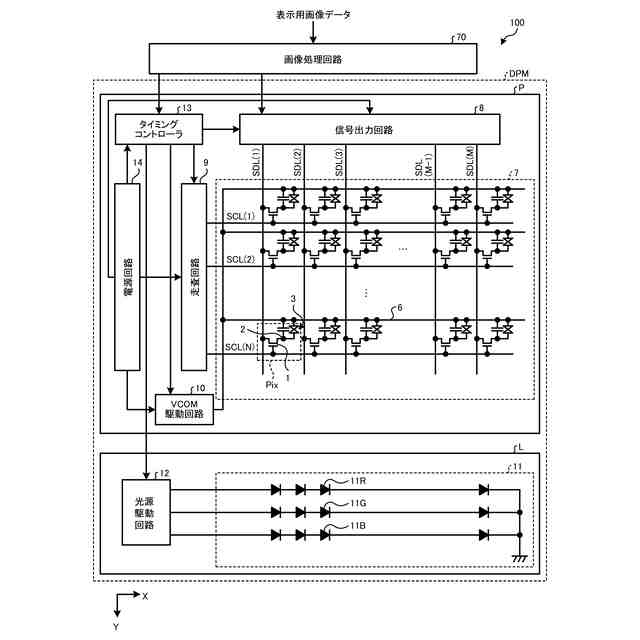

図１は、実施形態に係る表示装置の概略構成を示すブロック図である。

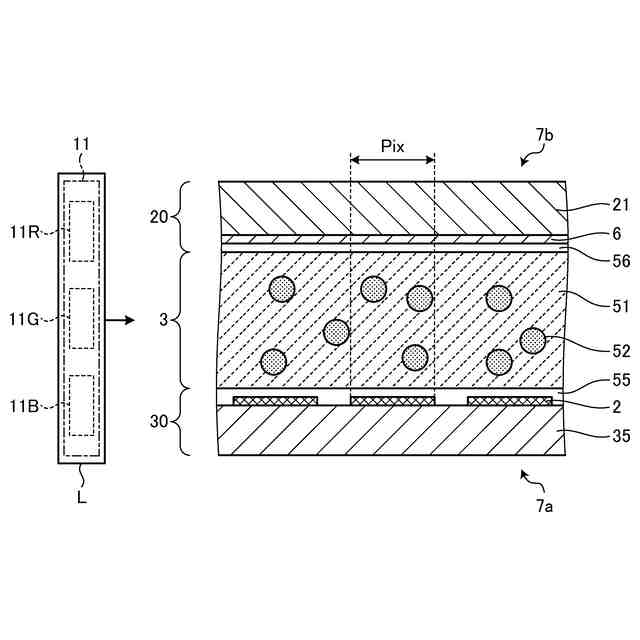

図２は、表示パネルの概略断面図である。

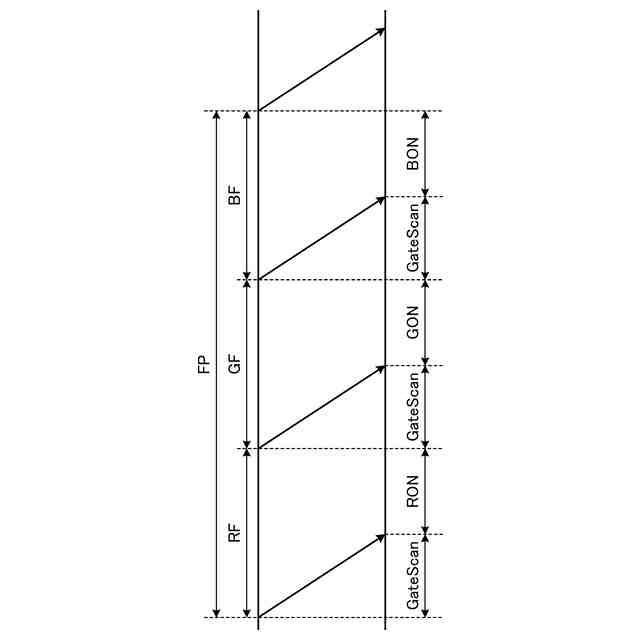

図３は、表示用画像データを表示する１フレーム期間のサブフレーム期間及び発光期間を示すタイミングチャートである。

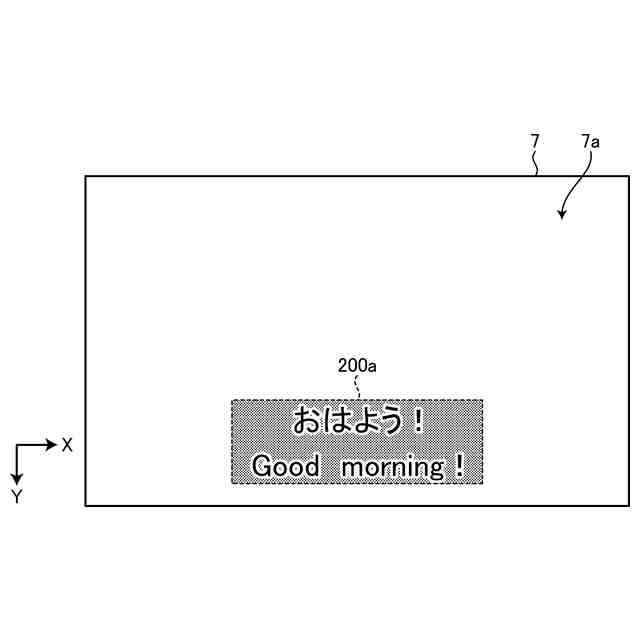

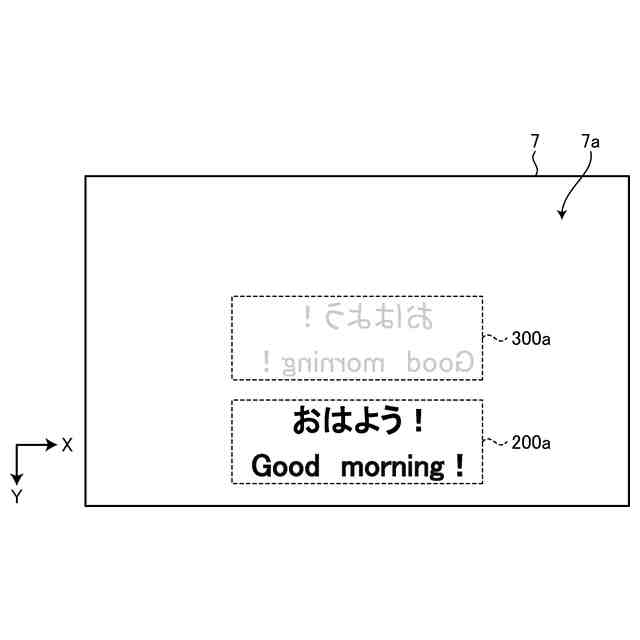

図４Ａは、比較例に係る表示態様の一例を示す概念図である。

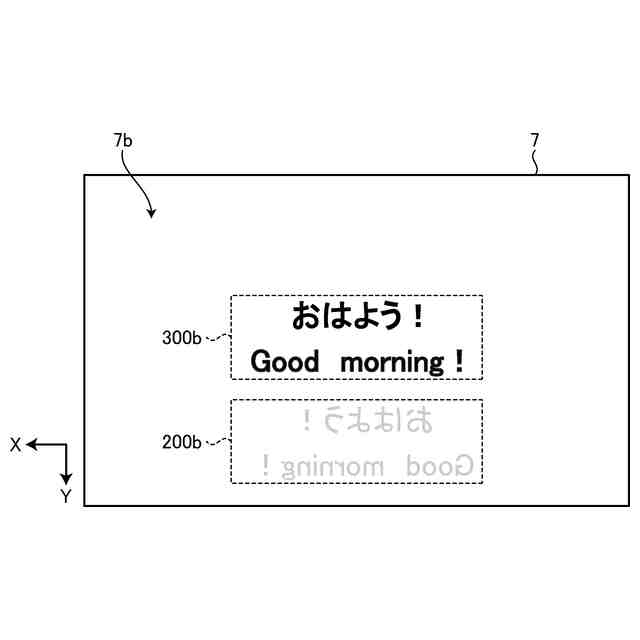

図４Ｂは、比較例に係る表示態様の一例を示す概念図である。
図５Ａは、実施形態に係る文字情報表示領域の一例を示す概念図である。
図５Ｂは、実施形態に係る文字情報表示領域の一例を示す概念図である。
図６Ａは、実施形態に係る文字情報表示領域における表示態様の一例を示す概念図である。
図６Ｂは、実施形態に係る文字情報表示領域における表示態様の一例を示す概念図である。

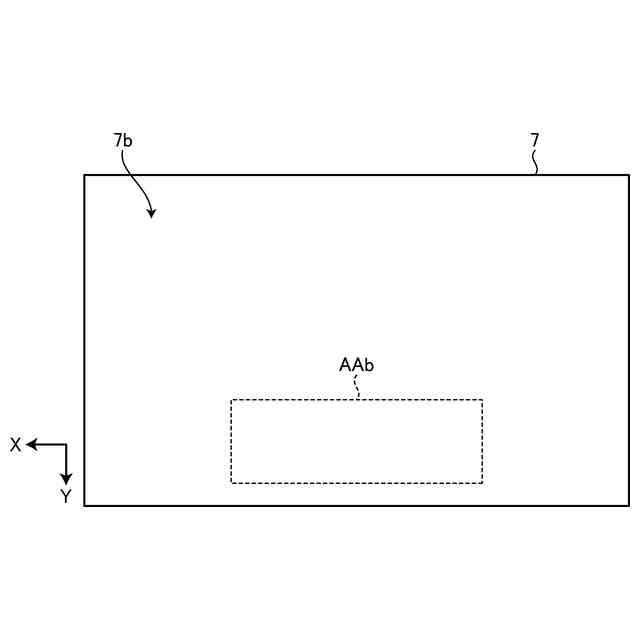

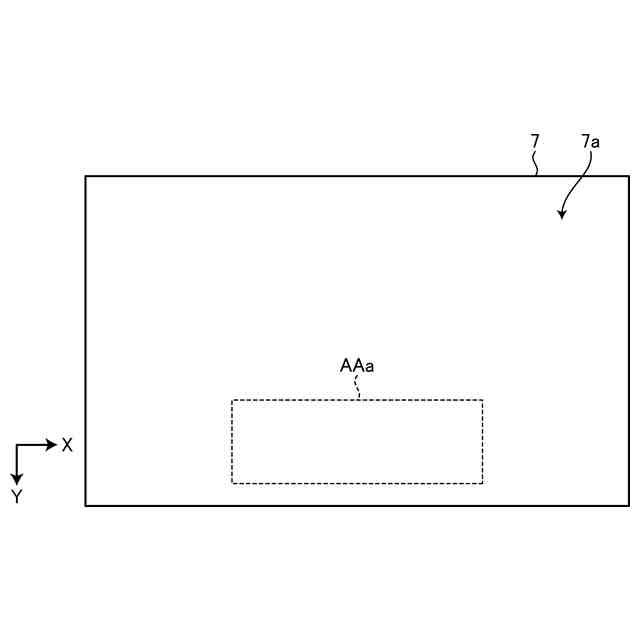

図７Ａは、実施形態１に係る文字情報表示領域の拡大図である。
図７Ｂは、実施形態１に係る文字情報表示領域の拡大図である。

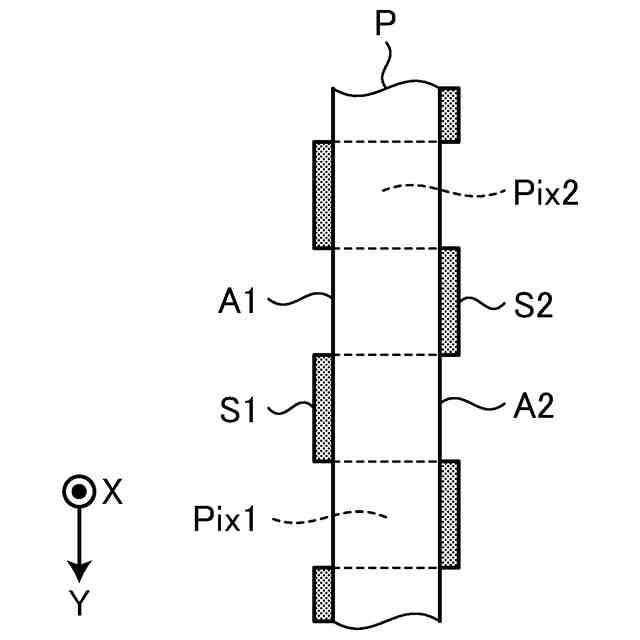

図７Ｃは、図７Ａ及び図７Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図７Ｄは、図７Ａ及び図７Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図８Ａは、実施形態１の第１変形例に係る文字情報表示領域の拡大図である。
図８Ｂは、実施形態１の第１変形例に係る文字情報表示領域の拡大図である。
図８Ｃは、図８Ａ及び図８Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図９Ａは、実施形態１の第２変形例に係る文字情報表示領域の拡大図である。
図９Ｂは、実施形態１の第２変形例に係る文字情報表示領域の拡大図である。
図９Ｃは、図９Ａ及び図９Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図１０Ａは、実施形態２に係る文字情報表示領域の拡大図である。
図１０Ｂは、実施形態２に係る文字情報表示領域の拡大図である。
図１０Ｃは、図１０Ａ及び図１０Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図１０Ｄは、図１０Ａ及び図１０Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図１１Ａは、実施形態２の第１変形例に係る文字情報表示領域の拡大図である。
図１１Ｂは、実施形態２の第１変形例に係る文字情報表示領域の拡大図である。
図１１Ｃは、図１１Ａ及び図１１Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図１２Ａは、実施形態２の第２変形例に係る文字情報表示領域の拡大図である。
図１２Ｂは、実施形態２の第２変形例に係る文字情報表示領域の拡大図である。
図１２Ｃは、図１２Ａ及び図１２Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図１３Ａは、実施形態３に係る文字情報表示領域の拡大図である。
図１３Ｂは、実施形態３に係る文字情報表示領域の拡大図である。
図１３Ｃは、図１３Ａ及び図１３Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図１３Ｄは、図１３Ａ及び図１３Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図１４Ａは、実施形態３の第１変形例に係る文字情報表示領域の拡大図である。
図１４Ｂは、実施形態３の第１変形例に係る文字情報表示領域の拡大図である。
図１４Ｃは、図１４Ａ及び図１４Ｂに示すＢ－Ｂ線に沿う矢示断面図である。
図１５Ａは、実施形態３の第２変形例に係る文字情報表示領域の拡大図である。
図１５Ｂは、実施形態３の第２変形例に係る文字情報表示領域の拡大図である。
図１５Ｃは、図１５Ａ及び図１５Ｂに示すＡ－Ａ線に沿う矢示断面図である。
図１６Ａは、実施形態４に係る文字情報表示領域の拡大図である。
図１６Ｂは、実施形態４に係る文字情報表示領域の拡大図である。
図１７Ａは、実施形態４の第１変形例に係る文字情報表示領域の拡大図である。
図１７Ｂは、実施形態４の第１変形例に係る文字情報表示領域の拡大図である。
図１８Ａは、実施形態４の第２変形例に係る文字情報表示領域の拡大図である。
図１８Ｂは、実施形態４の第２変形例に係る文字情報表示領域の拡大図である。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。なお、以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。また、開示はあくまで一例にすぎず、当業者において、開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
図１は、実施形態に係る表示装置の概略構成を示すブロック図である。本開示において、表示装置１００は、同一画素から複数色の光をそれぞれ異なるタイミングで透過させるように画素を制御する所謂フィールドシーケンシャルカラー（ＦＳＣ：Field Sequential Color）方式で表示出力を行う透過型の液晶表示装置である。
【００１０】
図１に示すように、実施形態に係る表示装置１００は、ディスプレイパネルモジュールＤＰＭと、画像処理回路７０とを備える。ディスプレイパネルモジュールＤＰＭは、表示パネルＰと、光源装置Ｌとを備える。
（【００１１】以降は省略されています）
