公開番号2025095173
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211009
出願日2023-12-14
発明の名称交換治具及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類G03G 21/16 20060101AFI20250619BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】露光ヘッドの交換作業性を向上させる。
【解決手段】感光体を有する感光体ユニットと、コネクタを有し、画像形成装置の前後方向に長手の形状を成し、感光体を露光する露光ヘッドと、現像剤担持体を有する現像ユニットと、制御基板と、コネクタと制御基板とを電気的に接続するフレキシブルフラットケーブルと、前後方向と鉛直方向に直交する画像形成装置の左右方向に延伸して設けられ、フレキシブルフラットケーブルを左右方向に沿って支持するガイド部材と、を備える画像形成装置におけるフレキシブルフラットケーブルの交換に用いる交換工具であって、交換工具は、フレキシブルフラットケーブルを保持するFFC保持部材を有し、FFC保持部材は、フレキシブルフラットケーブルを左右方向から前後方向に案内するガイド部を有する。
【選択図】図32
特許請求の範囲【請求項１】
感光体を有する感光体ユニットと、
コネクタを有し、画像形成装置の前後方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、
現像剤担持体を有する現像ユニットと、
制御基板と、
前記コネクタと前記制御基板とを電気的に接続するフレキシブルフラットケーブルと、
前記前後方向と鉛直方向に直交する画像形成装置の左右方向に延伸して設けられ、前記フレキシブルフラットケーブルを前記左右方向に沿って支持するガイド部材と、
を備える画像形成装置における前記フレキシブルフラットケーブルの交換に用いる交換工具であって、
前記交換工具は、前記フレキシブルフラットケーブルを保持するＦＦＣ保持部材を有し、
前記ＦＦＣ保持部材は、
前記フレキシブルフラットケーブルを前記左右方向から前記前後方向に案内するガイド部を有する、
ことを特徴とする交換工具。
続きを表示（約 1,500 文字）【請求項２】
前記ＦＦＣ保持部材は、前記露光ヘッドから取り外した前記フレキシブルフラットケーブルを一時的に保持するＦＦＣ保持部を有する、
ことを特徴とする請求項１に記載の交換工具。
【請求項３】
前記感光体ユニット又は前記現像ユニットのいずれか一方に係合し、前記感光体ユニット又は前記現像ユニットを前記前後方向に沿って案内する支持部材を、さらに有する、
ことを特徴とする請求項１に記載の交換工具。
【請求項４】
前記支持部材は、前記感光体ユニットを案内するドラム支持部材を含み、
前記交換工具は、前記ドラム支持部材に係合する、
ことを特徴とする請求項３に記載の交換工具。
【請求項５】
前記ＦＦＣ保持部材は、前記支持部材に設けられたトナー搬送経路の一部と重なって配置される、
ことを特徴とする請求項３に記載の交換工具。
【請求項６】
前記ＦＦＣ保持部材は、前記支持部材に係合し、前記ＦＦＣ保持部材の前記前後方向の位置を規制する規制部を有し、
前記ＦＦＣ保持部材は、前記規制部が前記支持部材に係合した位置にて、前記支持部材に設けられたトナー搬送経路の一部と重なって配置される、
ことを特徴とする請求項５に記載の交換工具。
【請求項７】
前記ガイド部は、前記画像形成装置の前記前後方向と、前記左右方向と、前記前後方向および前記左右方向に直交する上下方向に対して傾斜した面を成しており、前記フレキシブルフラットケーブルの移動方向を、前記左右方向、前記上下方向から前記前後方向に変換するように案内する、
ことを特徴とする請求項１に記載の交換工具。
【請求項８】
前記交換工具は、前記露光ヘッドを保持する露光ヘッド保持部材を有し、
前記露光ヘッド保持部材は、露光位置に保持された露光ヘッドを介して、前記ＦＦＣ保持部材とは反対側となる、前記左右方向の他方の側または一方の側に配置される、
ことを特徴とする請求項１に記載の交換工具。
【請求項９】
感光体を有する感光体ユニットと、
コネクタを有し、画像形成装置の前後方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、
現像剤担持体を有する現像ユニットと、
制御基板と、
前記コネクタと前記制御基板とを電気的に接続するフレキシブルフラットケーブルと、
前記前後方向と鉛直方向に直交する画像形成装置の左右方向に延伸して設けられ、前記フレキシブルフラットケーブルを前記左右方向に沿って支持するガイド部材と、
前記フレキシブルフラットケーブルの交換に用いる交換工具であって、請求項１乃至８のいずれか１項に記載の交換工具と、を備える、
ことを特徴とする画像形成装置。
【請求項１０】
複数の感光体ユニットと、
感光体を有する複数の感光体ユニットと、
コネクタを有し、画像形成装置の前後方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、
現像剤担持体を有する複数の現像ユニットと、
制御基板と、
前記コネクタと前記制御基板とを電気的に接続するフレキシブルフラットケーブルと、
前記前後方向と鉛直方向に直交する画像形成装置の左右方向に延伸して設けられ、前記フレキシブルフラットケーブルを前記左右方向に沿って支持するガイド部材と、
前記フレキシブルフラットケーブルの交換に用いる交換工具であって、請求項１乃至８のいずれか１項に記載の交換工具と、を備える、
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、露光ヘッド又は露光ヘッドに接続されたフレキシブルフラットケーブルの交換に用いる交換工具及び感光体を露光する露光ヘッドを備える画像形成装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
レーザビームプリンタやデジタル複写機などの電子写真方式の画像形成装置においては、感光体を露光する露光部の一例としてＬＥＤ露光ヘッドがある。ＬＥＤ露光ヘッドは、所定数量のＬＥＤを略直線状に並べて画像幅を一括して露光するものである。これはポリゴンミラーを用いるレーザスキャナユニットに比べて体積が小さく駆動部もないことから、装置の小型化や低騒音化に有利である。
【０００３】
ＬＥＤ露光ヘッドは、画像形成装置の内部に配置され、フレキシブルフラットケーブル（以下ＦＦＣと略す）が接続されており、画像形成装置の制御部からの信号がＦＦＣを介してＬＥＤ露光ヘッドに送られている。
【０００４】
特許文献１には、ＦＦＣが接続されたＬＥＤ露光ヘッドを画像形成装置の内部から取り外す際の作業方法について記載されている。まず始めに、作業者は中継基板と制御基板を接続するＦＦＣを中継基板から外し、ＬＥＤ露光ヘッド及び中継基板を支持する支持部材を画像形成装置の手前側に引き出す。その後、作業者は、中継基板とＬＥＤ露光ヘッドを接続するＦＦＣをＬＥＤ露光ヘッドから外し、ＬＥＤ露光ヘッドを支持部材から取り外す。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１８３０４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載された構成では、支持部材の下部に設けられたＦＦＣとＬＥＤ露光ヘッドが接続されている。そのため、露光ヘッドを交換する場合に、画像形成装置の内部でＬＥＤ露光ヘッドからＦＦＣを外した後に、ＬＥＤ露光ヘッドを画像形成装置の内部から取り出す必要があり、ＬＥＤ露光ヘッドの交換作業が困難である。
【０００７】
そこで、本発明の目的は、露光ヘッドの交換作業性を向上させることである。
【課題を解決するための手段】
【０００８】
本発明の代表的な構成は、感光体を有する感光体ユニットと、コネクタを有し、画像形成装置の前後方向に長手の形状を成し、前記感光体を露光する露光ヘッドと、現像剤担持体を有する現像ユニットと、制御基板と、前記コネクタと前記制御基板とを電気的に接続するフレキシブルフラットケーブルと、前記前後方向と鉛直方向に直交する画像形成装置の左右方向に延伸して設けられ、前記フレキシブルフラットケーブルを前記左右方向に沿って支持するガイド部材と、を備える画像形成装置における前記フレキシブルフラットケーブルの交換に用いる交換工具であって、前記交換工具は、前記フレキシブルフラットケーブルを保持するＦＦＣ保持部材を有し、前記ＦＦＣ保持部材は、前記フレキシブルフラットケーブルを前記左右方向から前記前後方向に案内するガイド部を有する、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、露光ヘッドを簡単に交換することができ、露光ヘッドの交換作業性を向上させることができる。
【図面の簡単な説明】
【００１０】

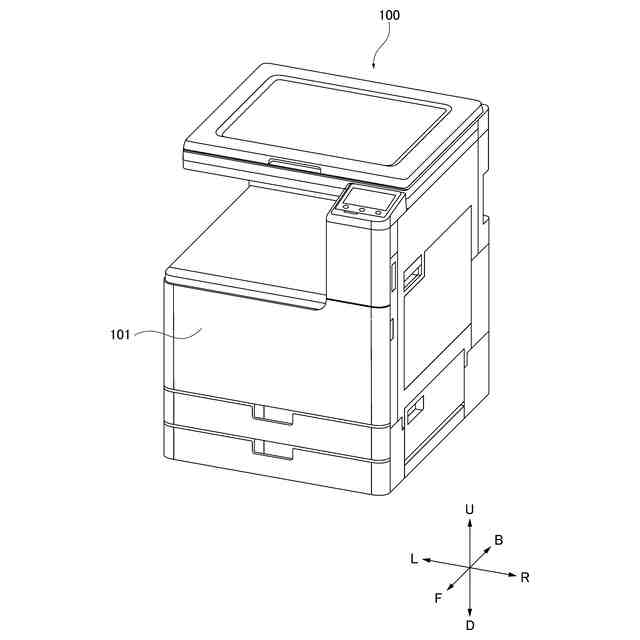

画像形成装置の斜視図

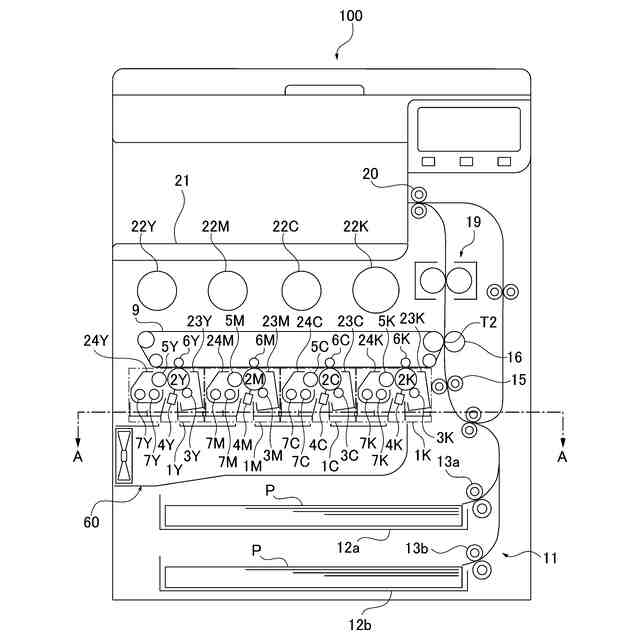

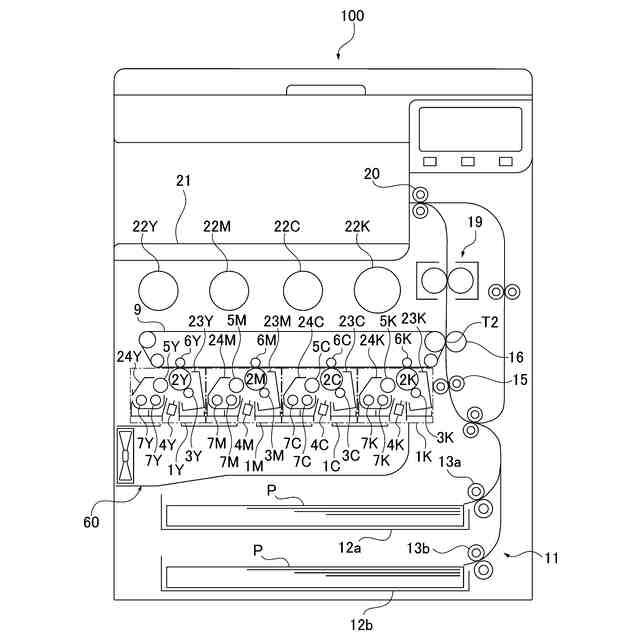

図１における画像形成装置の概略断面図
図１における画像形成装置の概略断面図

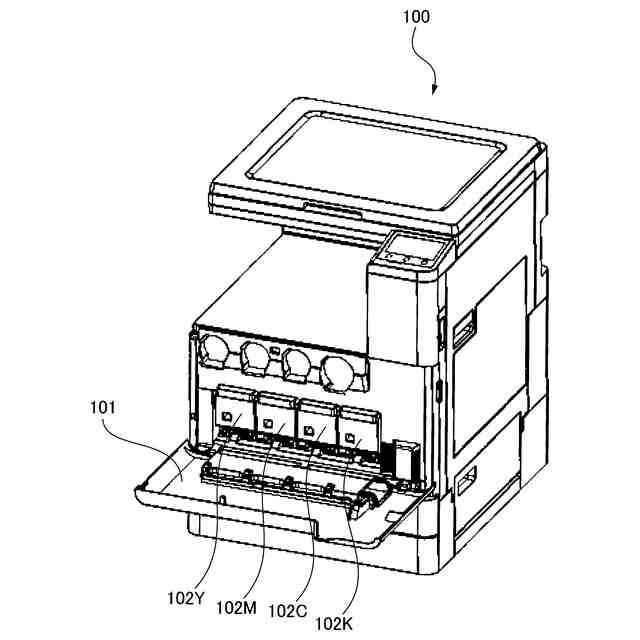

画像形成装置の斜視図

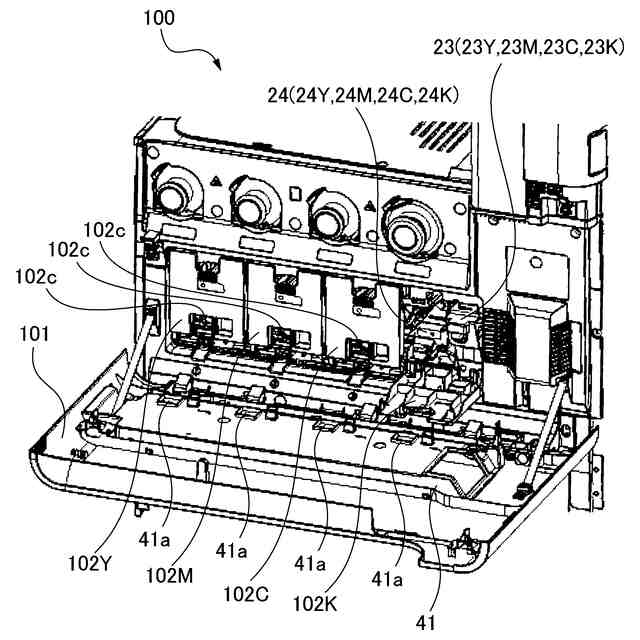

画像形成装置の部分拡大斜視図

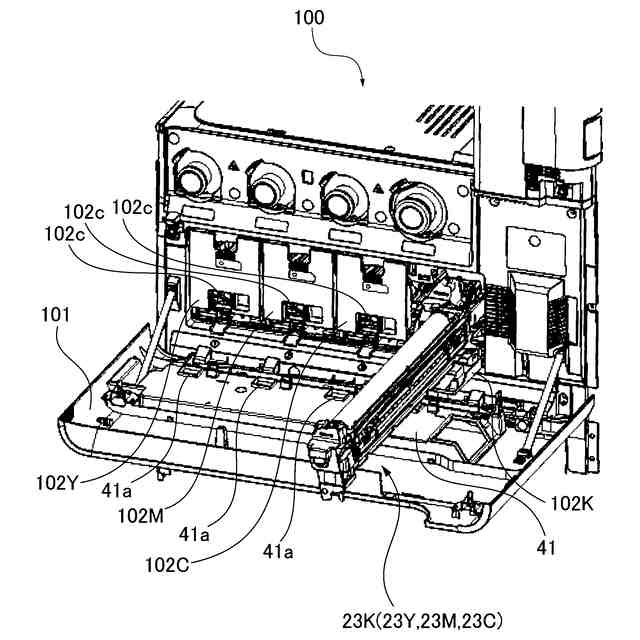

画像形成装置の部分拡大斜視図

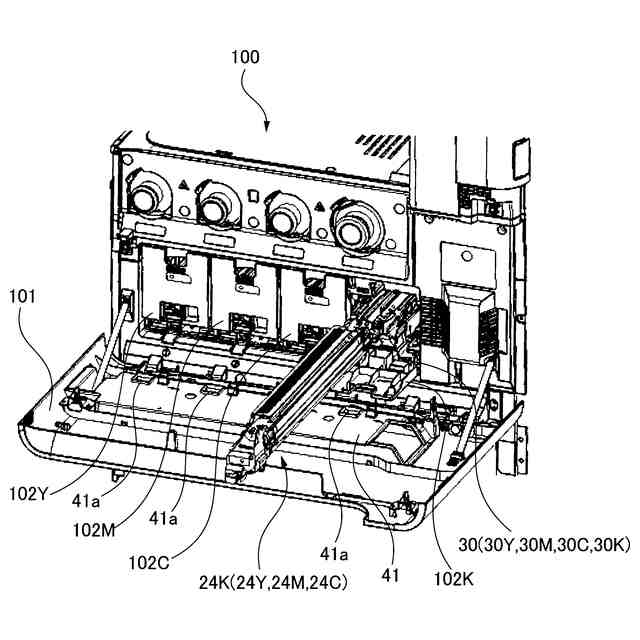

画像形成装置の部分拡大斜視図

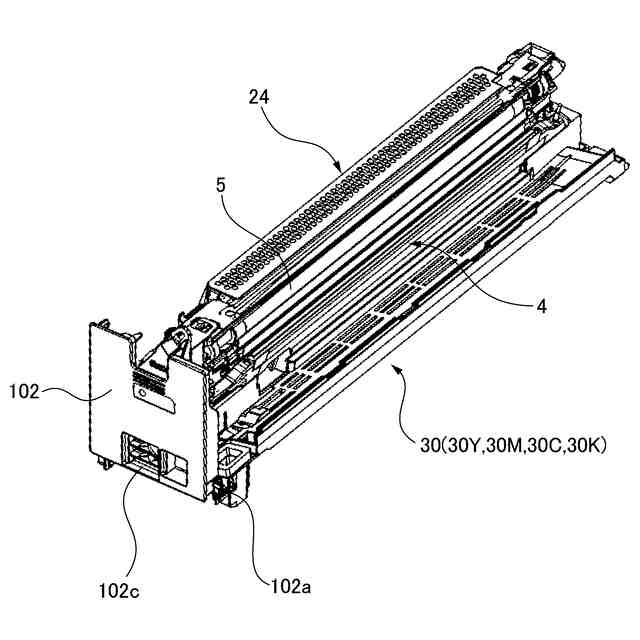

カートリッジトレイの斜視図

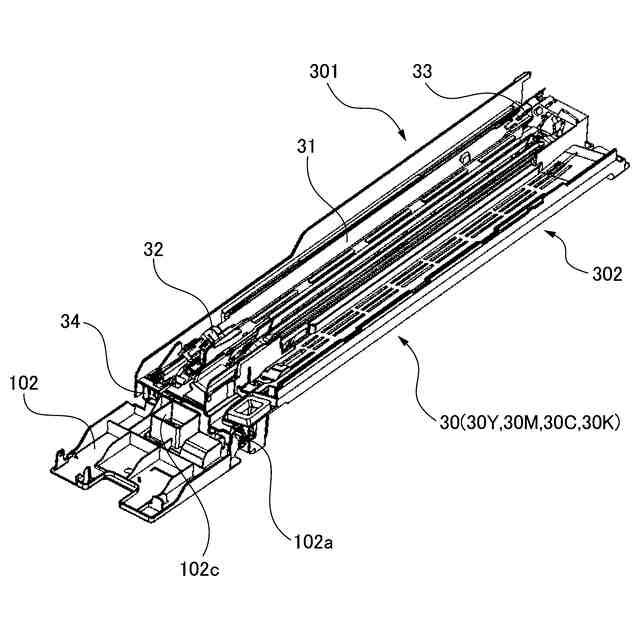

カートリッジトレイの斜視図
露光ヘッドの断面図
露光ヘッドの斜視図
露光ヘッドの斜視図
（ａ）、（ｂ）、（ｃ）露光ヘッドにおける基板を示す図、（ｄ）、（ｅ）レンズアレイを示す図
カートリッジトレイの斜視図
カートリッジトレイと昇降ダクトの下面図
図１４におけるＸ－Ｘ矢視による断面図である。
図１４におけるＹ－Ｙ矢視による断面図
露光冷却エアフローの光軸と垂直方向の断面図
現像ステイの側面図
現像ステイの側面図
図１４におけるＸ－Ｘ矢視による断面図
図２におけるＡ－Ａ矢視による断面図
感光ドラム、露光ヘッドの正面側の位置決めを示す断面斜視図
感光ドラム、露光ヘッドの背面側の位置決めを示す断面斜視図
露光ヘッドを昇降ダクトに置いた状態の断面図
露光ヘッドを昇降ダクトに取り付けた状態の断面図
図２６に示す係合部の拡大断面図
露光ヘッド、ＦＦＣ、ＦＦＣガイドの左面斜視図
（ａ）露光ヘッド、ＦＦＣ、ＦＦＣガイドの断面図、（ｂ）付勢部材の拡大図
図２９（ａ）に示すＦＦＣ接点の拡大図
（ａ）（ｂ）（ｃ）（ｄ）露光ヘッド保持部材を示す図

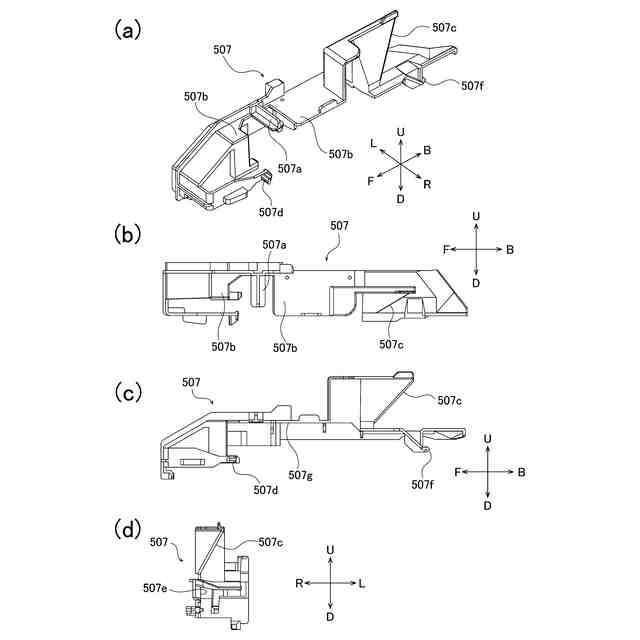

（ａ）（ｂ）（ｃ）（ｄ）ＦＦＣ保持部材を示す図
シート部材を示す図
規制部の左面斜視図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）（ｄ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣ、ＦＦＣガイドの右面斜視図
（ａ）実施例２に係る露光ヘッド、ＦＦＣ、ＦＦＣガイドの断面図、（ｂ）付勢部材の拡大図
図５１（ａ）に示すＦＦＣ接点の拡大図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係る露光ヘッド保持部材を示す図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係るＦＦＣ保持部材を示す図
実施例２に係る規制部の右面斜視図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）（ｄ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
（ａ）（ｂ）（ｃ）実施例２に係る露光ヘッド、ＦＦＣの交換手順を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
