公開番号2025094820
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210591
出願日2023-12-13
発明の名称インジケータ付きホース
出願人株式会社ブリヂストン
代理人個人,個人,個人,個人
主分類G01M 13/00 20190101AFI20250618BHJP(測定;試験)
要約【課題】劣化状態を高い精度で判定することが可能なインジケータ付きホースが提供される。

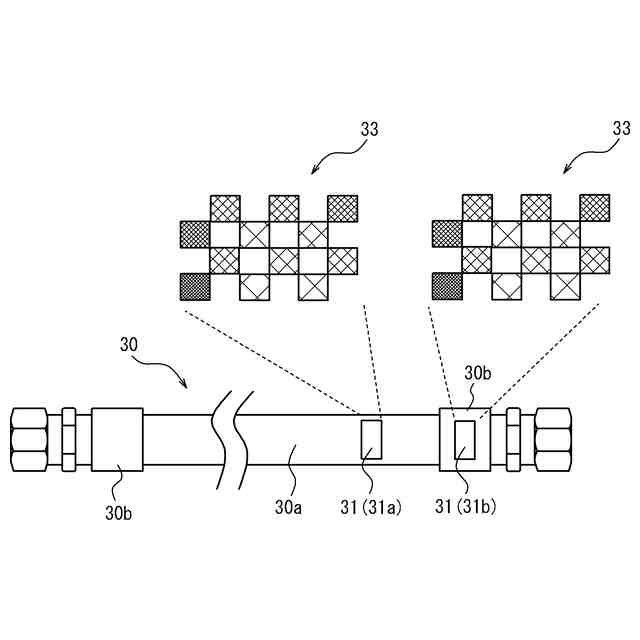

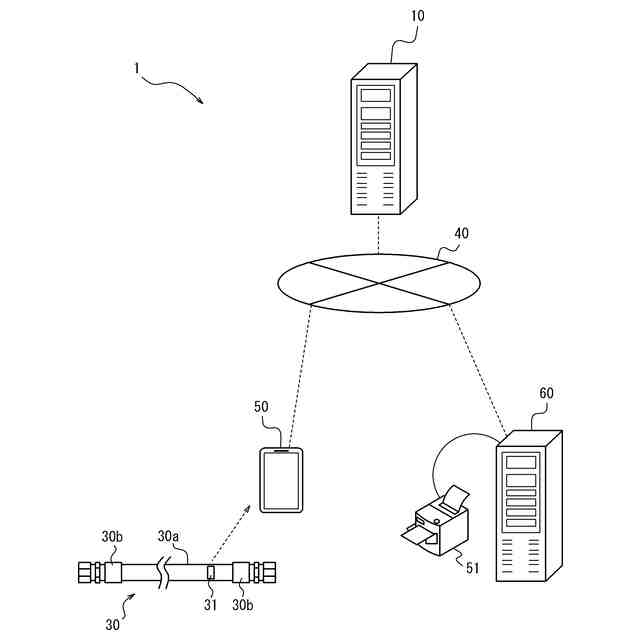

【解決手段】インジケータ付きホース(30)は、内部に流体流路を形成するゴムで構成されるホース本体(30a)と、ホース本体の端部に接続されて、金属で構成される口金具(30b)と、ホース本体の劣化状態を判定するために劣化判定モデル及び色変化データベースを備える劣化状態判定装置によって色成分が抽出されるインジケータ(31)と、を備え、ホース本体の外部表面に第1のインジケータ(31a)が付され、口金具の外部表面に第2のインジケータ(31b)が付され、ホース本体の劣化状態の判定において、第1のインジケータから抽出される色成分が第2のインジケータの色成分と比較される。
【選択図】図9
特許請求の範囲【請求項１】
内部に流体流路を形成するゴムで構成されるホース本体と、
前記ホース本体の端部に接続されて、金属で構成される口金具と、

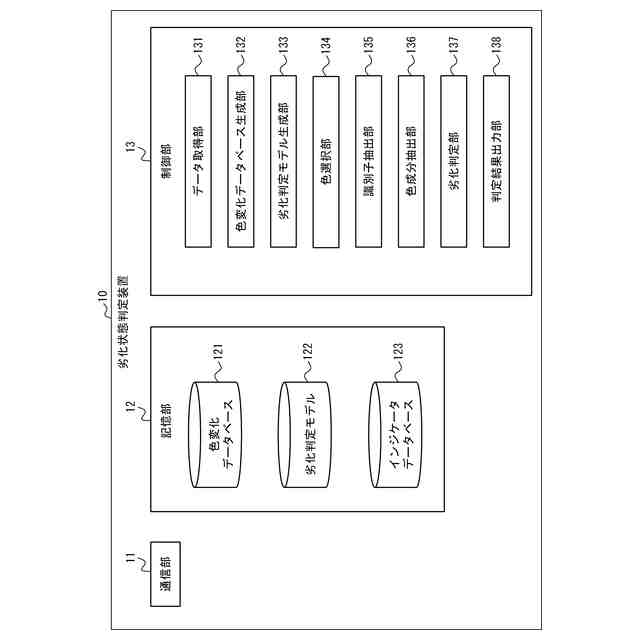

前記ホース本体の劣化状態を判定するために劣化判定モデル及び色変化データベースを備える劣化状態判定装置によって色成分が抽出されるインジケータと、を備え、
前記ホース本体の外部表面に第１のインジケータが付され、前記口金具の外部表面に第２のインジケータが付され、前記ホース本体の劣化状態の判定において、前記第１のインジケータから抽出される前記色成分が前記第２のインジケータの前記色成分と比較される、インジケータ付きホース。
続きを表示（約 260 文字）【請求項２】
前記インジケータは、

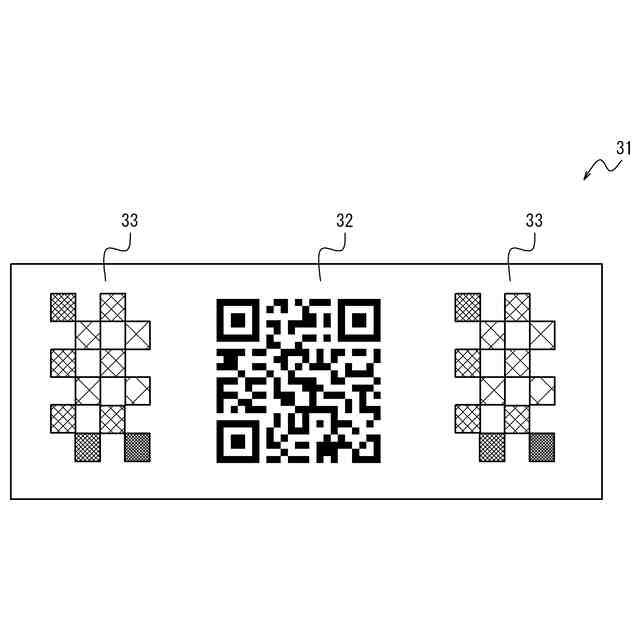

劣化因子に対する感度が異なる複数の色が異なる位置に塗布されたカラーパターン及び識別子を有する、請求項１に記載のインジケータ付きホース。
【請求項３】
前記カラーパターンは、１つの前記劣化因子に対して異なる変化を示す複数の色成分が含まれるように構成される、請求項２に記載のインジケータ付きホース。
【請求項４】
前記劣化因子は、熱、酸素、水、紫外線及びオゾンの少なくとも１つを含む、請求項２又は３のいずれか一項に記載のインジケータ付きホース。

発明の詳細な説明【技術分野】
【０００１】
本開示は、インジケータ付きホースに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ホースは、流体の輸送及び圧力の伝達に使用される可とう性を有する管であって、様々な用途で用いられる。主にゴム材で構成されるゴムホースが広く使用されている（図１０参照）。ゴム部分の劣化は外観からわかりにくいことがあり、特に流体流路に近い内面のゴムの劣化を把握することが難しい。例えば特許文献１は、温度センサにより検知した流体の温度データを複数の温度範囲に区分し、各温度範囲での代表温度を温度条件として各代表温度と相関関係とにより内面ゴムの熱老化寿命を算出し、内面ゴムの劣化具合を判定する方法を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８６９８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ただし、特許文献１の方法は、流体の温度を逐次検知するための温度センサをホースに設ける必要がある。ホースは屋外などでも使用されるため、屋外環境でも温度を正確に測定可能な高精度かつ高耐久な温度センサが必要になる。しかし、このような温度センサをホースに取り付けることは、特にコストの観点から難しい。したがって、ホースの劣化状態を判定する異なる手法が求められている。
【０００５】
かかる事情に鑑みてなされた本開示の目的は、劣化状態を高い精度で判定することが可能なインジケータ付きホースを提供することにある。
【課題を解決するための手段】
【０００６】
（１）本開示の一実施形態に係るインジケータ付きホースは、
内部に流体流路を形成するゴムで構成されるホース本体と、
前記ホース本体の端部に接続されて、金属で構成される口金具と、
前記ホース本体の劣化状態を判定するために劣化判定モデル及び色変化データベースを備える劣化状態判定装置によって色成分が抽出されるインジケータと、を備え、
前記ホース本体の外部表面に第１のインジケータが付され、前記口金具の外部表面に第２のインジケータが付され、前記ホース本体の劣化状態の判定において、前記第１のインジケータから抽出される前記色成分が前記第２のインジケータの前記色成分と比較される。
この構成により、インジケータが付されたホースの劣化状態を高い精度で判定することが可能になる。
【０００７】
（２）本開示の一実施形態として、（１）において、
前記インジケータは、
劣化因子に対する感度が異なる複数の色が異なる位置に塗布されたカラーパターン及び識別子を有する。
この構成により、ホースの複数の劣化因子について複合的な劣化を判定することができる。
【０００８】
（３）本開示の一実施形態として、（２）において、
前記カラーパターンは、１つの前記劣化因子に対して異なる変化を示す複数の色成分が含まれるように構成される。
この構成により、劣化因子の量の推定精度が高まり、ホースの劣化状態をより高い精度で判定することができる。
【０００９】
（４）本開示の一実施形態として、（２）又は（３）において、
前記劣化因子は、熱、酸素、水、紫外線及びオゾンの少なくとも１つを含む。
この構成により、屋外で使用されるホースの劣化状態判定の精度を高めることが可能になる。
【発明の効果】
【００１０】
本開示によれば、劣化状態を高い精度で判定することが可能なインジケータ付きホースを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
