特許ウォッチ

公開番号2025092833
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208196
出願日2023-12-11
発明の名称作業管理システム、及び作業管理方法
出願人三菱重工業株式会社
代理人個人,個人,個人,個人,個人
主分類G06Q 10/20 20230101AFI20250616BHJP(計算;計数)
要約【課題】作業の進捗を容易に把握することを可能にする。
【解決手段】管理装置は、作業ごとの作業指示データであって、作業を識別する作業識別情報と、当該作業において操作対象となる操作対象物の各々に対応する操作指示データであって、操作対象物を識別する操作対象識別情報と、当該操作対象物に対する操作内容とを含む操作指示データとを含む作業指示データを、作業指示者の操作を受けて生成する。携帯端末装置は、作業者によって選択される操作指示データに含まれる操作対象識別情報に対応する操作対象物に対する操作であって、当該操作指示データに含まれる操作内容にしたがった操作の完了を示す操作完了情報を、作業者の操作を受けて、当該操作対象識別情報に関連付け、作業指示データに含まれる全ての操作対象識別情報に操作完了情報が関連付けた場合、作業完了を示す情報を、当該作業指示データの作業識別情報に関連付ける。
【選択図】図1
特許請求の範囲【請求項１】

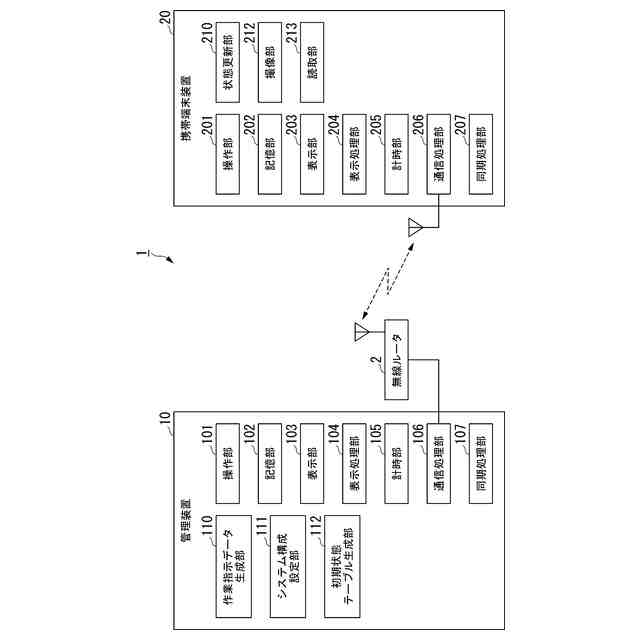

管理装置と、携帯端末装置と、通信手段とを備える作業管理システムであって、
前記管理装置は、

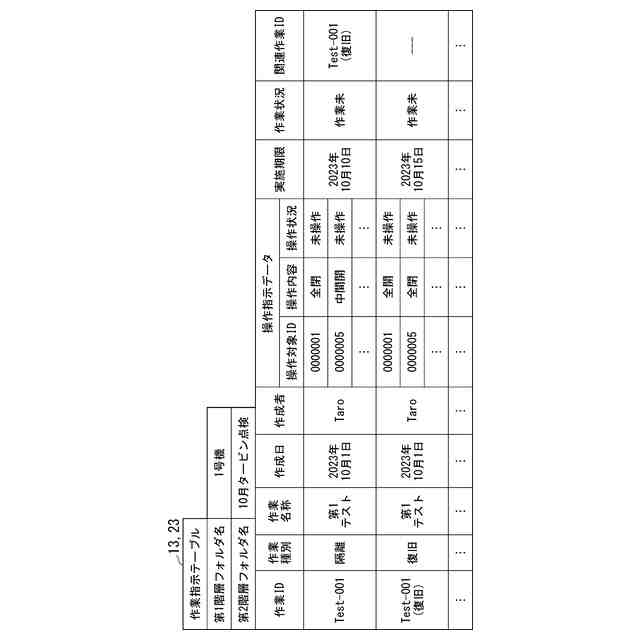

作業ごとの作業指示データであって、前記作業を識別する作業識別情報と、当該作業において操作対象となる操作対象物の各々に対応する操作指示データであって、前記操作対象物を識別する操作対象識別情報と、当該操作対象物に対する操作内容とを含む操作指示データとを含む前記作業指示データを、作業指示者の操作を受けて生成する作業指示データ生成部と、
前記作業指示データを管理側表示画面に表示する管理側表示処理部と、
前記通信手段を介して前記携帯端末装置との間で前記作業指示データを同期する管理側同期処理部と、を備え、
前記携帯端末装置は、
前記通信手段を介して前記管理装置との間で前記作業指示データを同期する端末側同期処理部と、
前記作業指示データに含まれる前記操作指示データを端末側表示画面に表示する端末側表示処理部と、
作業者によって選択される前記操作指示データに含まれる前記操作対象識別情報に対応する操作対象物に対する操作であって、当該操作指示データに含まれる操作内容にしたがった操作の完了を示す操作完了情報を、前記作業者の操作を受けて、当該操作対象識別情報に関連付け、前記作業指示データに含まれる全ての前記操作対象識別情報に前記操作完了情報が関連付けた場合、作業完了を示す情報を、当該作業指示データの作業識別情報に関連付ける状態更新部と、
を備える作業管理システム。
続きを表示（約 3,100 文字）【請求項２】
前記管理側表示処理部、及び前記端末側表示処理部の各々の何れか一方、または、両方は、
前記作業指示データに含まれる操作指示データを、各々に対応する表示画面に一覧表示する際に、前記操作対象識別情報に前記操作完了情報が関連付けられている操作指示データと、前記操作対象識別情報に前記操作完了情報が関連付けられていない操作指示データとを、区別できるように、各々に対応する表示画面に表示する、
請求項１に記載の作業管理システム。
【請求項３】
前記管理側表示処理部、及び前記端末側表示処理部の各々の何れか一方、または、両方は、
前記作業指示データを、各々に対応する表示画面に一覧表示する際に、前記作業完了を示す情報が前記作業識別情報に関連付けられている作業指示データと、前記作業完了を示す情報が前記作業識別情報に関連付けられていない作業指示データとを、区別できるように、各々に対応する表示画面に表示する、
請求項１に記載の作業管理システム。
【請求項４】
前記作業指示データ生成部は、
前記作業の実施期限を含めて前記作業指示データを生成し、
前記管理側表示処理部、及び前記端末側表示処理部の各々の何れか一方、または、両方は、
前記作業指示データを、各々に対応する表示画面に一覧表示する際に、計時手段から時刻を取得し、前記実施期限が取得した時刻以後の作業指示データと、前記実施期限が取得した時刻以後でない作業指示データとを、区別できるように、各々に対応する表示画面に表示する、
請求項１に記載の作業管理システム。
【請求項５】

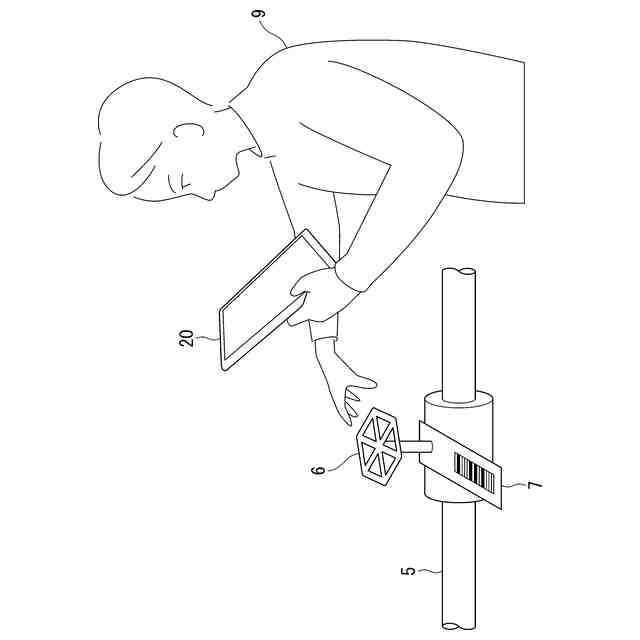

前記操作対象物には、当該操作対象物に対応する前記操作対象識別情報を特定可能な特定情報が記録された記録媒体が取り付けられており、
前記携帯端末装置は、
前記記録媒体から前記特定情報を読み取る読取部を備え、
前記端末側表示処理部は、
前記操作指示データが前記作業者によって選択されている状態において、前記作業者の操作を受けて前記読取部に前記記録媒体から前記特定情報を読み取らせ、読み取らせた特定情報に対応する前記操作対象識別情報が、選択されている前記操作指示データの操作対象識別情報に一致するか否かを判定する、
請求項１に記載の作業管理システム。
【請求項６】
前記作業には、系統の隔離作業と、前記系統の復旧作業とがあり、
前記作業指示データ生成部は、
復旧作業の前記作業指示データを生成する際に、当該復旧作業に対応する隔離作業の前記作業指示データと、当該復旧作業の作業指示データとを関連付け、
前記管理側表示処理部は、
隔離作業の前記作業指示データを、前記管理側表示画面に表示する際に、当該作業指示データに関連付けられている復旧作業の前記作業指示データを、当該隔離作業の作業指示データに関連付けて、前記管理側表示画面に表示する、
請求項１に記載の作業管理システム。
【請求項７】
前記管理装置は、

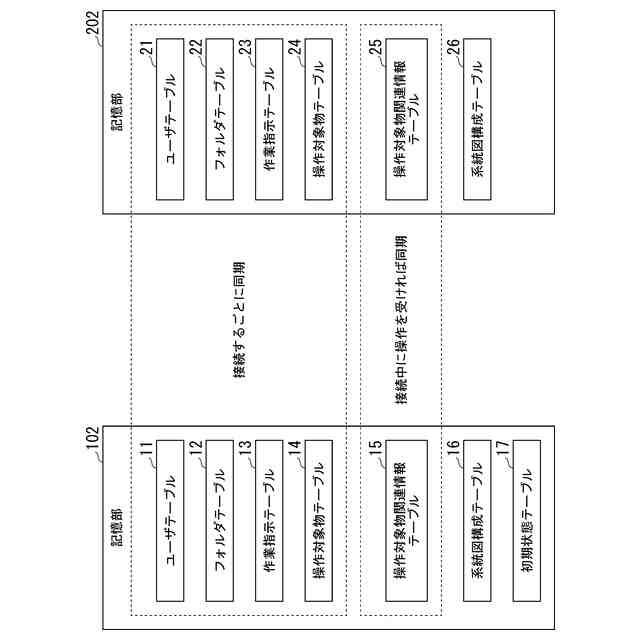

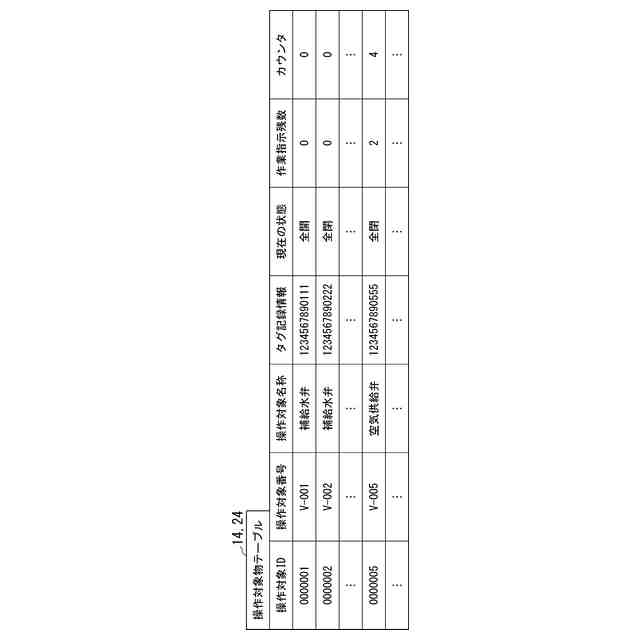

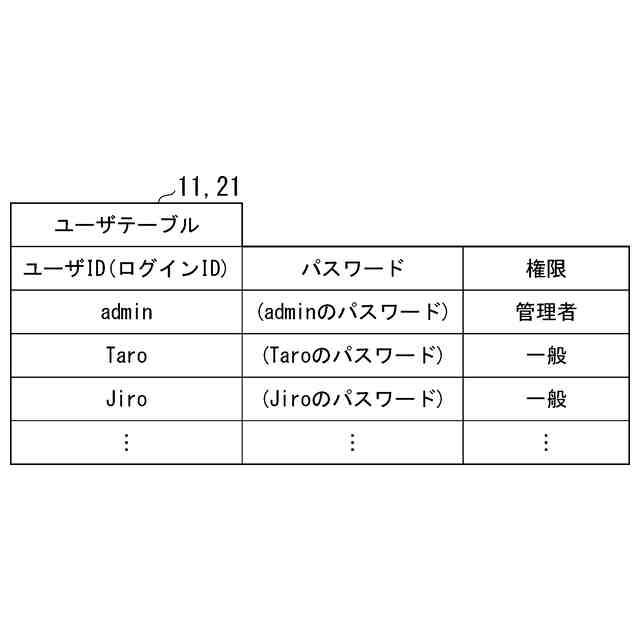

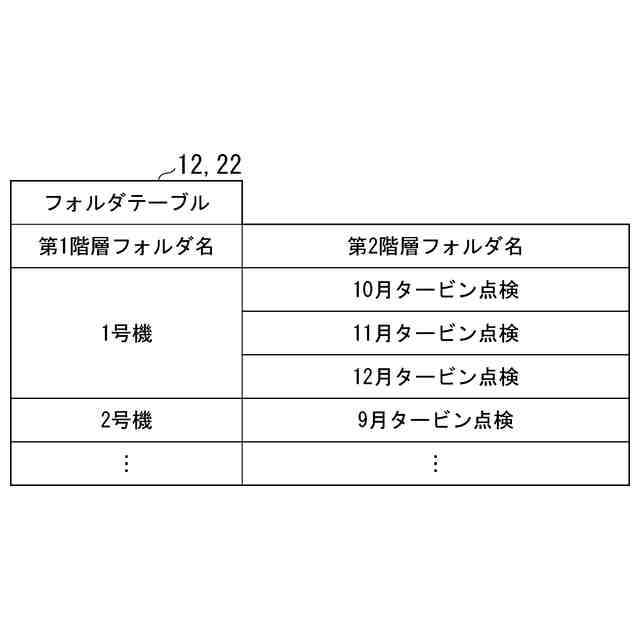

前記操作対象識別情報と、初期値をゼロとする作業指示残数と、初期値をゼロとするカウンタとを含む前記操作対象識別情報ごとのレコードを有する操作対象物テーブルを記憶する管理側記憶部を備え、
前記携帯端末装置は、
前記操作対象物テーブルを記憶する端末側記憶部を備え、
前記管理側同期処理部、及び前記端末側同期処理部は、
前記通信手段を介して互いの前記操作対象物テーブルを同期し、
前記作業には、系統の隔離作業と、前記系統の復旧作業とがあり、任意の１つの隔離作業に対して、当該隔離作業の対となる１つの復旧作業があり、
前記作業指示データ生成部は、
１組の隔離作業及び復旧作業の各々の前記作業指示データを生成する場合、生成する作業指示データに含まれる前記操作対象識別情報を検出し、前記管理側記憶部に記憶されている前記操作対象物テーブルから、検出した前記操作対象識別情報に対応するレコードを検出し、検出したレコードの作業指示残数の数を１増加させ、
前記状態更新部は、
前記操作完了情報を、前記操作対象識別情報に関連付ける場合、当該操作対象識別情報に対応するレコードを、前記端末側記憶部に記憶されている前記操作対象物テーブルから検出し、前記操作完了情報が前記操作対象識別情報に関連付けられる前記操作指示データが隔離作業の前記作業指示データに含まれる操作指示データであるとき、検出したレコードの前記カウンタの数を１増加させ、当該操作指示データが復旧作業の前記作業指示データに含まれる操作指示データであるとき、検出したレコードにおいて、前記カウンタの数、及び前記作業指示残数を１減少させ、
前記管理側表示処理部、及び前記端末側表示処理部の各々の何れか一方、または、両方は、

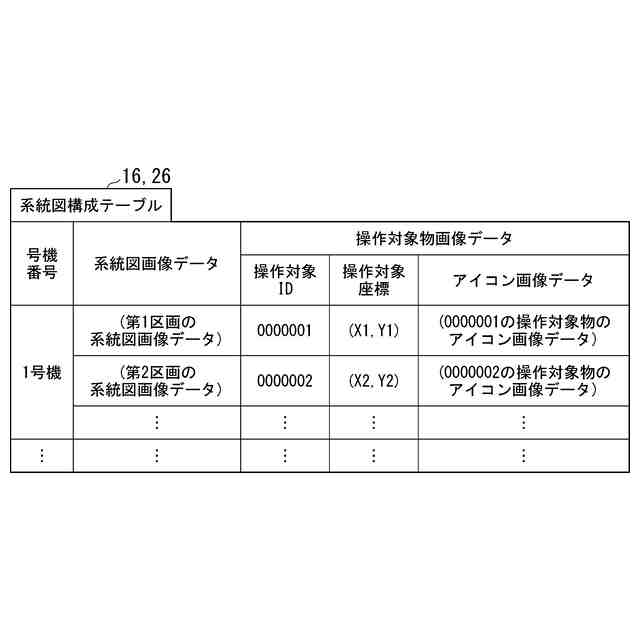

前記操作対象識別情報に対応する前記操作対象物の画像を、各々に対応する表示画面に表示する際に、当該操作対象物の画像に関連付けて、前記カウンタの数がゼロでないことを示す情報と、前記作業指示残数がゼロでないことを示す情報とを、各々に対応する表示画面に表示する、
請求項１に記載の作業管理システム。
【請求項８】
前記管理側表示処理部、及び前記端末側表示処理部の各々の何れか一方、または、両方は、
前記操作対象識別情報に対応する前記操作対象物の画像に関連付けて、前記カウンタの数がゼロでないことを示す情報を表示する場合、更に、前記カウンタの数を、各々に対応する表示画面に表示する、
請求項７に記載の作業管理システム。
【請求項９】
前記操作対象物テーブルのレコードは、更に、当該操作対象識別情報に対応する操作対象物の状態を示す操作対象状態情報を含み、
前記状態更新部は、
前記カウンタの数が、２以上でない場合、前記操作対象物テーブルから検出したレコードの前記操作対象状態情報を、前記操作完了情報を関連付ける前記操作対象識別情報に対応する前記操作内容にしたがった操作が行われた後の操作対象物の状態を示す情報に変更し、前記カウンタの数が、２以上である場合、前記操作対象物テーブルから検出したレコードの前記操作対象状態情報を、変更せずに維持する、
請求項７または請求項８に記載の作業管理システム。
【請求項１０】
前記管理装置は、
前記操作対象物の各々の初期状態を示す情報である初期状態情報と、前記操作対象物の各々の前記操作対象識別情報とを関連付けた初期状態テーブルを、自装置を操作する操作者の操作を受けて生成する初期状態テーブル生成部を備え、
前記作業指示データ生成部は、
復旧作業の前記作業指示データに含まれる操作指示データを生成する際、当該復旧作業に対応する隔離作業の前記作業指示データに含まれる前記操作指示データから前記操作対象識別情報を検出し、検出した操作対象識別情報に対応する前記初期状態情報を前記初期状態テーブルから検出し、検出した初期状態情報の各々を、各々に対応する操作対象識別情報に対する当該復旧作業の際の操作内容として、当該復旧作業の前記作業指示データを生成する、
請求項６または請求項７に記載の作業管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、作業管理システム、及び作業管理方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
例えば、発電所などのプラントでは、保守点検のために、系統を一時的に隔離する作業が行われる。この系統を隔離する作業では、系統に設置されている弁や、電気スイッチなどの操作対象物に対する操作内容、例えば、弁の場合、開けたり閉じたりする操作の内容が定められ、現場の作業者は、定められた操作内容にしたがって操作を行う。
【０００３】
この操作対象物ごとの操作内容を、現場の作業者に伝達するために、作業指示書が作成される。ただし、系統に設置されている操作対象物の数は、膨大な数であり、隔離の作業の対象となる操作対象物の数も、かなりの数になる。そのため、作業指示書を紙で作成すると、作業指示書に多くの操作対象物の操作内容が列挙されることになる。
【０００４】
多くの操作対象物の操作内容が列挙された紙の作業指示書に基づいて、作業者が操作対象物の各々に対する操作を行う際、操作対象物を取り違えたりすることも想定される。そのため、作業指示書の通りに操作対象物に対して操作が行われていることを、作業指示書と共に作成する紙のチェックリスト等を用いて作業後に確認することが行われる。ただし、作業指示書に基づいて、操作対象物を操作することや、チェックリスト等に基づいて操作が正しく行われたかを確認することは、何れも人が介在して行われることであるため、人的なミスが生じてしまうことがある。
【０００５】
このような人的なミスを軽減するために、例えば、特許文献１には、現場の作業者に携帯端末を所持させて、以下のようなことを可能にするプラント機器状態管理システムが開示されている。すなわち、作業者は、携帯端末を操作して、データベースが記憶する電子的に作成された作業指示情報をダウンロードする。作業者は、携帯端末を用いて、手動弁に取り付けられているＲＦＩＤ（Radio Frequency Identification）タグから識別情報を読み取り、読み取った識別情報に基づいて、作業指示情報に示されている手動弁であるか否かを確認する。確認後に、作業者は、作業指示情報にしたがって手動弁を操作し、携帯端末に、操作の結果を入力する。携帯端末は、操作の結果と、作業指示内容とが一致しているか否かを判定する。一致している場合、作業者は、携帯端末を用いて、操作の結果を、アップロードしてデータベースに記憶させる。これにより、人に依存する作業を減らすことができるので、人的なミスを軽減することが可能になる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－０７７１２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、保守点検においては、多くの試験が行われることから、試験ごとに隔離と復旧の作業が行われる。このような場合に、どの作業まで完了しているのかといった進捗の状況を容易に把握できるようになっていることが望まれる。しかしながら、特許文献１に開示されている技術では、このような作業の進捗を把握できるようにはなっていないという課題がある。
【０００８】
本開示は、上記課題を解決するためになされたものであって、作業の進捗を容易に把握することを可能にする作業管理システム、及び作業管理方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本開示に係る作業管理システムは、管理装置と、携帯端末装置と、通信手段とを備える作業管理システムであって、前記管理装置は、作業ごとの作業指示データであって、前記作業を識別する作業識別情報と、当該作業において操作対象となる操作対象物の各々に対応する操作指示データであって、前記操作対象物を識別する操作対象識別情報と、当該操作対象物に対する操作内容とを含む操作指示データとを含む前記作業指示データを、作業指示者の操作を受けて生成する作業指示データ生成部と、前記作業指示データを管理側表示画面に表示する管理側表示処理部と、前記通信手段を介して前記携帯端末装置との間で前記作業指示データを同期する管理側同期処理部と、を備え、前記携帯端末装置は、前記通信手段を介して前記管理側装置との間で前記作業指示データを同期する端末側同期処理部と、前記作業指示データに含まれる前記操作指示データを端末側表示画面に表示する端末側表示処理部と、作業者によって選択される前記操作指示データに含まれる前記操作対象識別情報に対応する操作対象物に対する操作であって、当該操作指示データに含まれる操作内容にしたがった操作の完了を示す操作完了情報を、前記作業者の操作を受けて、当該操作対象識別情報に関連付け、前記作業指示データに含まれる全ての前記操作対象識別情報に前記操作完了情報が関連付けた場合、作業完了を示す情報を、当該作業指示データの作業識別情報に関連付ける状態更新部と、を備える。
【００１０】
本開示に係る作業管理方法は、管理装置と、携帯端末装置と、通信手段とによって行われる作業管理方法であって、前記管理装置が、作業ごとの作業指示データであって、前記作業を識別する作業識別情報と、当該作業において操作対象となる操作対象物の各々に対応する操作指示データであって、前記操作対象物を識別する操作対象識別情報と、当該操作対象物に対する操作内容とを含む操作指示データとを含む前記作業指示データを、作業指示者の操作を受けて生成し、前記管理装置と、前記携帯端末装置とが、前記通信手段を介して、前記作業指示データを同期し、前記携帯端末装置が、前記作業指示データに含まれる前記操作指示データを端末側表示画面に表示し、前記携帯端末装置が、作業者によって選択される前記操作指示データに含まれる前記操作対象識別情報に対応する操作対象物に対する操作であって、当該操作指示データに含まれる操作内容にしたがった操作の完了を示す操作完了情報を、前記作業者の操作を受けて、当該操作対象識別情報に関連付け、前記携帯端末装置が、前記作業指示データに含まれる全ての前記操作対象識別情報に前記操作完了情報が関連付けた場合、作業完了を示す情報を、当該作業指示データの作業識別情報に関連付け、前記管理装置が、前記作業指示データを管理側表示画面に表示する。
【発明の効果】
（【００１１】以降は省略されています）
