特許ウォッチ

公開番号2025092768
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025062419,2020174015
出願日2025-04-04,2020-10-15
発明の名称ポリ塩化ビニルフィルム及び多層フィルム
出願人バンドー化学株式会社
代理人弁理士法人WisePlus
主分類C08L 27/06 20060101AFI20250612BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐候性及び透明性に優れたポリ塩化ビニルフィルム、並びに、該ポリ塩化ビニルフィルムを用いた多層フィルムを提供する。
【解決手段】ポリ塩化ビニル、可塑剤、及び、紫外線吸収剤を含有するポリ塩化ビニルフィルムであって、厚さが50μm以上であり、上記可塑剤は、芳香族環を含まないエステル化合物であり、上記紫外線吸収剤は、2,4,6-トリフェニル-1,3,5-トリアジン骨格を含み、かつ上記骨格に水酸基が1つのみ結合した分子構造を有する20℃で固体の化合物であり、上記ポリ塩化ビニル100重量部に対して、上記紫外線吸収剤が0.5重量部以上3重量部以下配合されているポリ塩化ビニルフィルム。
【選択図】なし
特許請求の範囲【請求項１】
ポリ塩化ビニル、可塑剤、及び、紫外線吸収剤を含有するポリ塩化ビニルフィルムであって、
厚さが５０μｍ以上であり、
前記可塑剤は、芳香族環を含まないエステル化合物であり、
前記紫外線吸収剤は、２，４，６－トリフェニル－１，３，５－トリアジン骨格を含み、かつ前記骨格に水酸基が１つのみ結合した分子構造を有する２０℃で固体の化合物であり、
前記ポリ塩化ビニル１００重量部に対して、前記紫外線吸収剤が０．５重量部以上３重量部以下配合されていることを特徴とするポリ塩化ビニルフィルム。
続きを表示（約 520 文字）【請求項２】

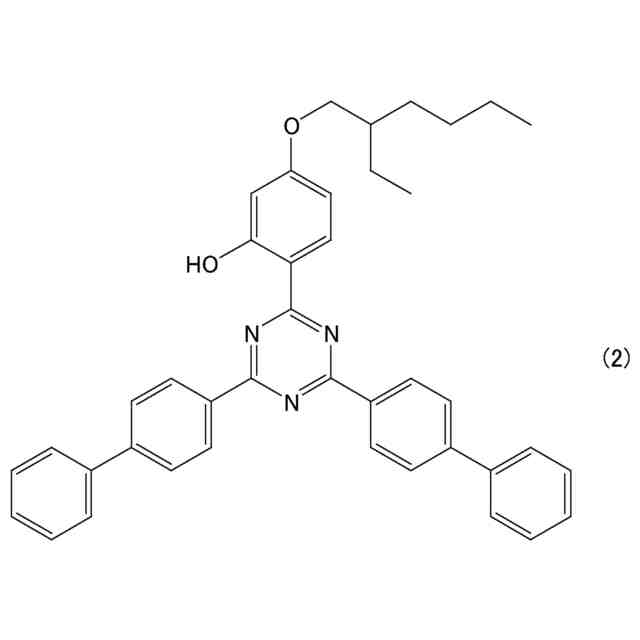

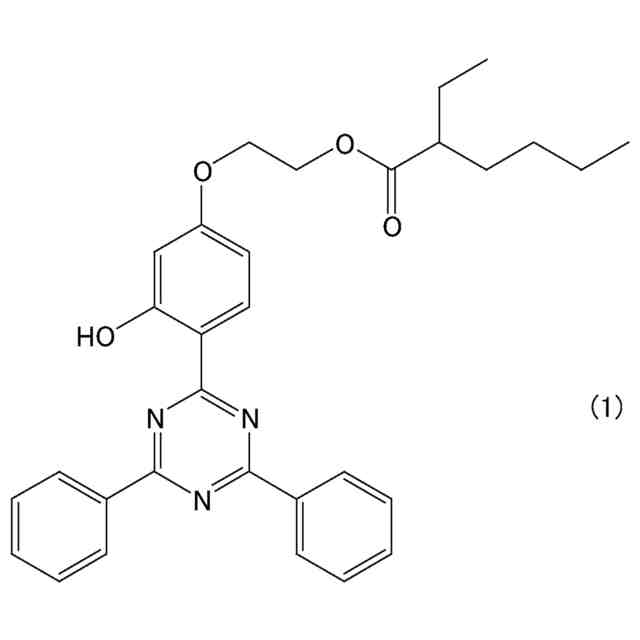

前記紫外線吸収剤は、２－（４，６－ジフェニル－１，３，５－トリアジン－２－イル）－５－［２－（２－エチルヘキサノイルオキシ）エトキシ］フェノール、又は、２－［４，６－ビス（１，１′－ビフェニル－４－イル）－１，３，５－トリアジン－２－イル］－５－［（２－エチルヘキシル）オキシ］フェノールであることを特徴とする請求項１に記載のポリ塩化ビニルフィルム。
【請求項３】
前記ポリ塩化ビニル１００重量部に対して、前記可塑剤が１５重量部以上５０重量部以下配合されていることを特徴とする請求項１又は２に記載のポリ塩化ビニルフィルム。
【請求項４】
更に、エポキシ基含有アクリル樹脂を含有することを特徴とする請求項１～３のいずれかに記載のポリ塩化ビニルフィルム。
【請求項５】
厚さが３００μｍ以下であることを特徴とする請求項１～４のいずれかに記載のポリ塩化ビニルフィルム。
【請求項６】
粘接着層及び樹脂フィルムを含む多層フィルムであり、
請求項１～５のいずれかに記載のポリ塩化ビニルフィルムが最表面に配置されている
ことを特徴とする多層フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリ塩化ビニルフィルム及び多層フィルムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、装飾及び保護のために、基材の表面に化粧フィルムを貼り付けることが行われている。化粧フィルムとしては、少なくとも１つの樹脂フィルムと、意匠層と、粘着層又は接着層とを積層してなる多層フィルムが広く用いられており、多層フィルムの最表面に、意匠層を保護するための透明フィルムが配置されることがある。この透明フィルムとして、ポリ塩化ビニルフィルムが用いられることがある。
【０００３】
ポリ塩化ビニルフィルムには、紫外線による劣化を防止するために紫外線吸収剤が配合されることがある（例えば、特許文献１～３参照）。
【０００４】
特許文献１には、塩化ビニル系樹脂１００質量部に対して、（Ａ）成分として、有機酸亜鉛塩を０．０１～１０．０質量部、（Ｂ）成分として、β－ジケトン化合物を０．０１～１０．０質量部、及び、（Ｃ）成分として、特定の分子構造を有するトリアジン系化合物の一種以上を０．０１～２０．０質量部含有する塩化ビニル系樹脂組成物が開示されている。
【０００５】
特許文献２には、基材層、金属薄膜層及び粘着剤層がこの順に積層一体化されてなる装飾シートであって、上記基材層は、塩化ビニル系樹脂１００重量部、一個以上のトリアジン骨格と二個以上の特定のピペリジン環構造とを有し且つ数平均分子量が５００以上であるヒンダードアミン系光安定剤０．０２～５重量部及びトリアジン系紫外線吸収剤０．０１～０．１重量部が含有されていることを特徴とする装飾シートが開示されている。
【０００６】
特許文献３には、基材、粘着剤層、及び、トップフィルムが順に積層されてなる化粧材であって、前記基材は、アクリロニトリル－ブタジエン－スチレン共重合樹脂で構成され、前記粘着剤層は、アクリル系粘着剤及びエポキシ系硬化剤を含有する粘着剤組成物の硬化物であり、前記トップフィルムは、ポリ塩化ビニル及び紫外線吸収剤を含有し、前記紫外線吸収剤の含有量は、前記ポリ塩化ビニル１００重量部に対して、０．１～５重量部であることを特徴とする化粧材が開示されており、紫外線吸収剤として、ベンゾフェノン系紫外線吸収剤、ベンゾトリアゾール系紫外線吸収剤が例示されている。
【０００７】
また、多層フィルムを構成する樹脂フィルムに紫外線吸収剤を配合することも行われている。特許文献４には、基材層、透明樹脂層及び表面保護層をこの順に有し、該基材層及び該透明樹脂層の少なくとも一方の層が、少なくとも３６０～３８０ｎｍに紫外線の吸収波長を有する樹脂を含む樹脂組成物により構成され、ＪＩＳＫ０１１５：２００４に準拠して測定される、該表面保護層の波長３６０～３８０ｎｍにおける吸光度Ａ
１１
が０．１超であり、該透明樹脂層及び該表面保護層の波長３６０～３８０ｎｍにおける吸光度Ａ
１２
が０．３超である、化粧シートが開示されており、透明性樹脂層及び表面保護層の少なくとも一方の層にトリアジン系紫外線吸収剤を含めることが記載されている。
【先行技術文献】
【特許文献】
【０００８】
特許第６６２６０９１号明細書
特開２００９－１９０３５５号公報
特開２０１９－１３０８０２号公報
国際公開第２０２０／０６７４６９号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、屋外用途に化粧フィルムを活用するため、化粧フィルムに対して長期使用に耐え得る耐候性が求められるようになってきている。このため、多層フィルムの最表面に配置する透明フィルムとして用いられるポリ塩化ビニルフィルムについても、従来のものよりも優れた耐候性及び透明性を有するものが求められている。
【００１０】
本発明は、上記現状に鑑みてなされたものであり、耐候性及び透明性に優れたポリ塩化ビニルフィルム、並びに、該ポリ塩化ビニルフィルムを用いた多層フィルムを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
