公開番号2025092176
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207893
出願日2023-12-08
発明の名称光源装置、照明装置及び照明システム
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類H05B 47/155 20200101AFI20250612BHJP(他に分類されない電気技術)
要約【課題】本開示の課題は、白色及びその周辺の発光色の再現性向上を図ることである。

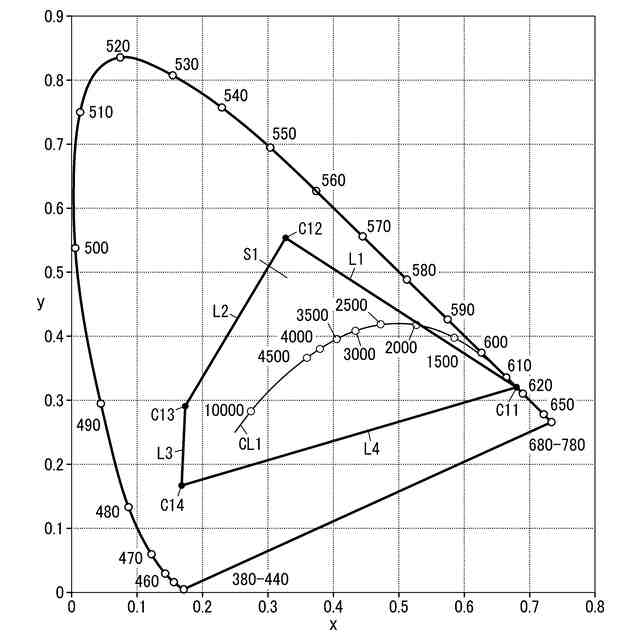

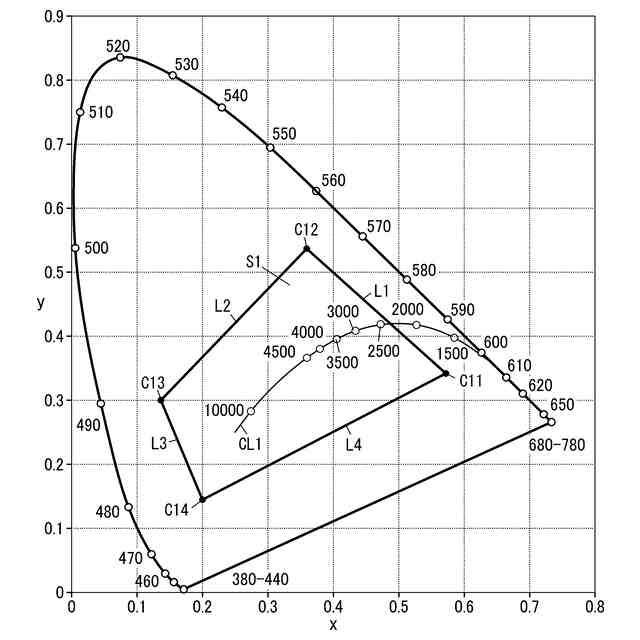

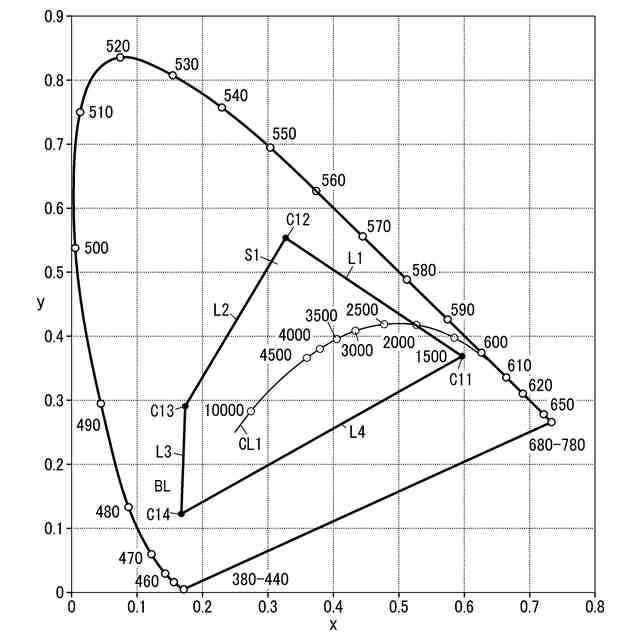

【解決手段】光源装置は、第1発光色の光を放射する第1LEDと、第2発光色の光を放射する第2LEDと、第3発光色の光を放射する第3LEDと、第4発光色の光を放射する第4LEDと、を備える。光源装置は、xy色度図上において、第1線分L1と、第2線分L2と、第3線分L3と、第4線分L4と、を4辺とする四辺形の発光色領域S1を有する。第1線分L1は、二つの色度座標C11、C12を結ぶ線分である。第2線分L2は、二つの色度座標C12、C13を結ぶ線分である。第3線分L3は、二つの色度座標C13、C14を結ぶ線分である。第4線分L4は、二つの色度座標C14、C11を結ぶ線分である。発光色領域S1は、JIS Z8110で規定されている白色及び白色系の発光色と、白色系の発光色の外側のうすい有彩色と、を包含する。
【選択図】図4
特許請求の範囲【請求項１】
第１発光色の光を放射する第１発光素子と、
第２発光色の光を放射する第２発光素子と、
第３発光色の光を放射する第３発光素子と、
第４発光色の光を放射する第４発光素子と、
を備え、
前記第１発光色の色度座標は、ＸＹＺ表色系のｘｙ色度図における赤又は黄赤の領域に存在し、
前記第２発光色の色度座標は、前記ｘｙ色度図における黄緑又は緑の領域に存在し、
前記第３発光色の色度座標は、前記ｘｙ色度図における青緑又は青の領域に存在し、
前記第４発光色の色度座標は、前記ｘｙ色度図における青又は青紫の領域に存在し、
前記ｘｙ色度図上において、前記第１発光色の色度座標と前記第２発光色の色度座標を結ぶ第１線分と、前記第２発光色の色度座標と前記第３発光色の色度座標を結ぶ第２線分と、前記第３発光色の色度座標と前記第４発光色の色度座標を結ぶ第３線分と、前記第４発光色の色度座標と前記第１発光色の色度座標を結ぶ第４線分と、を４辺とする四辺形の発光色領域を有し、

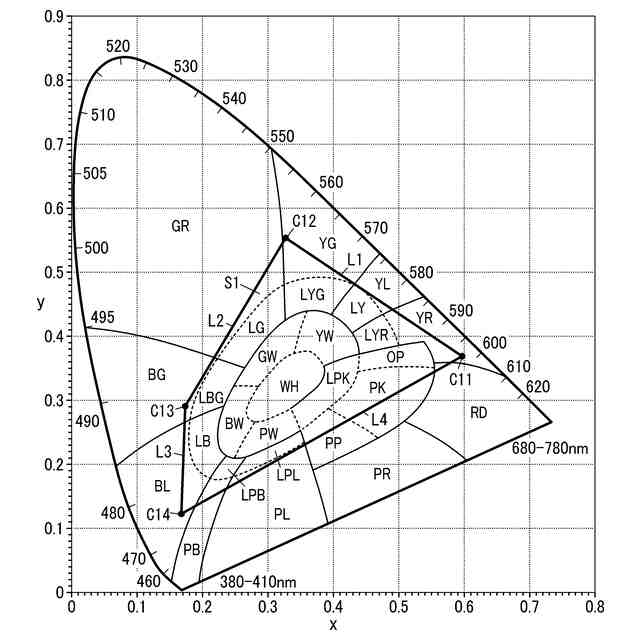

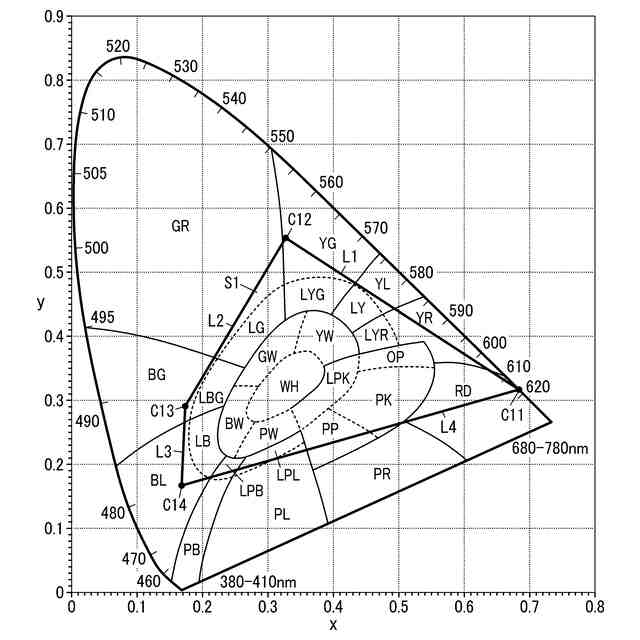

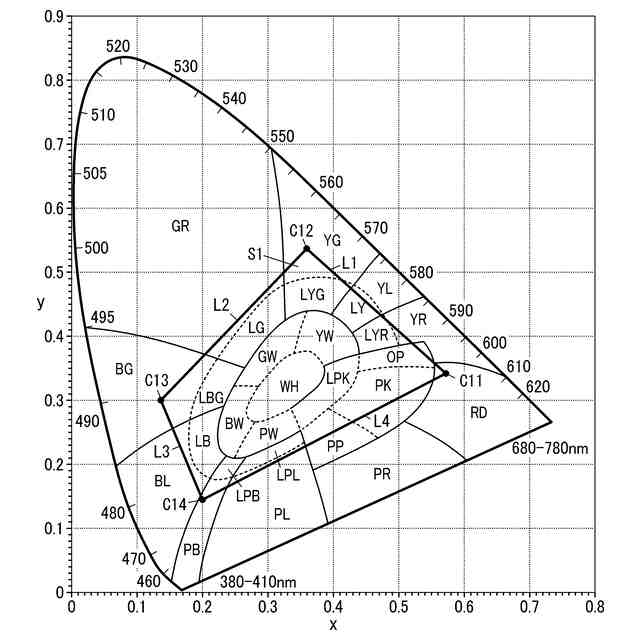

前記発光色領域は、ＪＩＳＺ８１１０で規定されている白色及び白色系の発光色と、前記白色系の発光色の外側のうすい有彩色と、を包含する、
光源装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１線分、前記第２線分、前記第３線分及び前記第４線分のうちの少なくとも一つの線分は、前記うすい有彩色の外側の境界線と接するか又は交差する、
請求項１記載の光源装置。
【請求項３】
前記第３発光色の色度が存在する領域と前記第４発光色の色度が存在する領域が異なる、
請求項２記載の光源装置。
【請求項４】
前記第４線分は、前記ｘｙ色度図におけるピンクの領域又は紫みのピンクの領域の少なくとも一方の領域に重なる、
請求項１－３のいずれか１項に記載の光源装置。
【請求項５】
前記第１線分と前記第４線分と前記うすい有彩色の外側の境界線に囲まれた領域は、前記第１線分と前記第２線分、前記第２線分と前記第３線分及び前記第３線分と前記第４線分のそれぞれと前記境界線に囲まれた領域よりも広い、
請求項１－３のいずれか１項に記載の光源装置。
【請求項６】
前記発光色領域は、ＪＩＳＺ９１１２で規定されている、昼光色、昼白色、白色、温白色及び電球色のすべての色度範囲を包含する、
請求項１－３のいずれか１項に記載の光源装置。
【請求項７】
前記発光色領域は、前記電球色よりも相関色温度の低い色度範囲まで包含する、
請求項６記載の光源装置。
【請求項８】
前記第１発光素子は、半導体素子から放射される光を波長変換せずに放射するように構成され、
前記第２発光素子、前記第３発光素子及び前記第４発光素子は、それぞれの半導体素子から放射される光の一部を波長変換して放射するように構成される、
請求項１－３のいずれか１項に記載の光源装置。
【請求項９】
複数の前記第１発光素子と複数の前記第４発光素子は、第１方向に沿って交互に１列に並ぶように配置され、
複数の前記第２発光素子と複数の前記第３発光素子は、前記第１方向に沿って交互に１列に並ぶように配置され、
前記第１発光素子と前記第３発光素子は、前記第１方向に交差する第２方向に沿って並ぶように配置され、
前記第２発光素子と前記第４発光素子は、前記第２方向に沿って並ぶように配置され、
前記第２方向に沿った前記第１発光素子と前記第３発光素子の間隔及び前記第２方向に沿った前記第２発光素子と前記第４発光素子の間隔は、前記第１方向に沿った前記第１発光素子と前記第４発光素子の間隔及び前記第１方向に沿った前記第２発光素子と前記第３発光素子の間隔よりも狭い、
請求項１－３のいずれか１項に記載の光源装置。
【請求項１０】
前記第１発光素子と前記第３発光素子及び前記第２発光素子と前記第４発光素子は、前記第２方向におけるそれぞれの配置を、前記第１方向に沿って交互に入れ替える、
請求項９記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光源装置、照明装置及び照明システムに関し、より詳細には、発光色が可変である光源装置、当該光源装置を有する照明装置、及び当該照明装置を有する照明システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来例として、特許文献１記載の照明光源（光源装置）を例示する。特許文献１記載の照明光源（以下、従来例という。）は、４種類（４色）の発光ダイオードが、基板の表面において同一円周上に相互に中心角９０°で離間するように実装されて構成される。これら４種類の発光ダイオードは、赤色発光ダイオード、緑色発光ダイオード、ピーク発光波長の異なる二つの青色系発光ダイオードである。
【０００３】
従来例は、ピーク発光波長の異なる二つの青色系発光ダイオードを含むことにより、高光束及び平均演色評価数の向上を図っている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２５８２０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、舞台照明などの分野では、ｘｙ色度図上において白色及びその周辺の発光色の再現性向上が望まれている。
【０００６】
本開示の目的は、白色及びその周辺の発光色の再現性向上を図ることができる光源装置、照明装置及び照明システムを提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る光源装置は、第１発光色の光を放射する第１発光素子と、第２発光色の光を放射する第２発光素子と、第３発光色の光を放射する第３発光素子と、第４発光色の光を放射する第４発光素子と、を備える。前記第１発光色の色度座標は、ＸＹＺ表色系のｘｙ色度図における赤又は黄赤の領域に存在する。前記第２発光色の色度座標は、前記ｘｙ色度図における黄緑又は緑の領域に存在する。前記第３発光色の色度座標は、前記ｘｙ色度図における青緑又は青の領域に存在する。前記第４発光色の色度座標は、前記ｘｙ色度図における青又は青紫の領域に存在する。前記光源装置は、前記ｘｙ色度図上において、第１線分と、第２線分と、第３線分と、第４線分と、を４辺とする四辺形の発光色領域を有する。前記第１線分は、前記第１発光色の色度座標と前記第２発光色の色度座標を結ぶ線分である。前記第２線分は、前記第２発光色の色度座標と前記第３発光色の色度座標を結ぶ線分である。前記第３線分は、前記第３発光色の色度座標と前記第４発光色の色度座標を結ぶ線分である。前記第４線分は、前記第４発光色の色度座標と前記第１発光色の色度座標を結ぶ線分である。前記発光色領域は、ＪＩＳＺ８１１０で規定されている白色及び白色系の発光色と、前記白色系の発光色の外側のうすい有彩色と、を包含する。
【０００８】

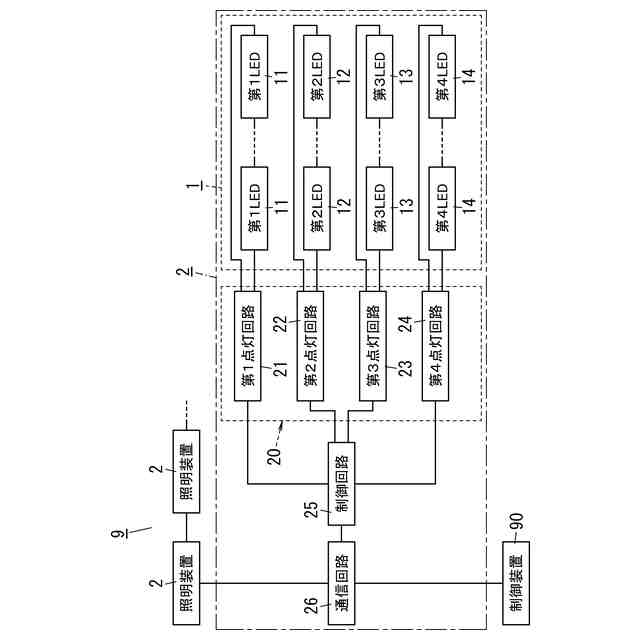

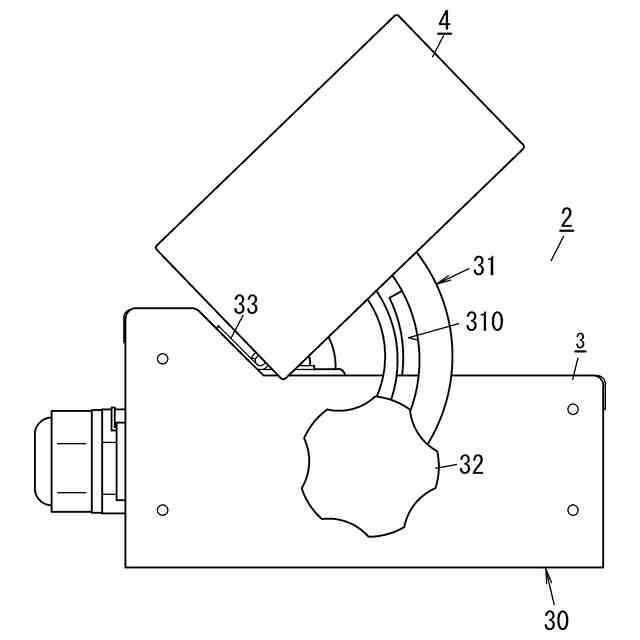

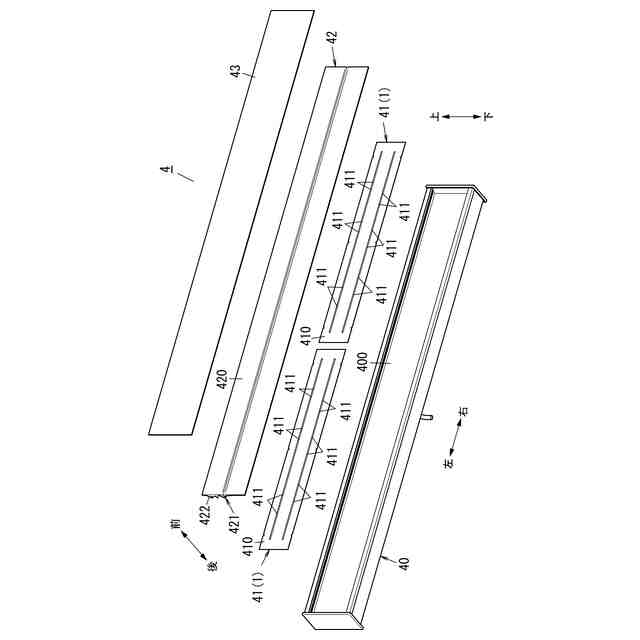

本開示の一態様に係る照明装置は、前記光源装置と、前記光源装置を点灯させる点灯装置と、を備える。
【０００９】
本開示の一態様に係る照明システムは、前記照明装置と、前記照明装置を制御する制御装置と、を有する。
【発明の効果】
【００１０】
本開示の光源装置、照明装置及び照明システムは、白色及びその周辺の発光色の再現性向上を図ることができるという効果がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
