公開番号2025091288
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206472
出願日2023-12-06
発明の名称トイレシステム
出願人TOTO株式会社
代理人弁理士法人iX
主分類A47K 17/00 20060101AFI20250611BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】トイレ室内の使用者の状態の検出精度を向上できるトイレシステムを提供する。
【解決手段】複数の器具が備えられているトイレ室内の使用者の状態を検出するトイレシステムにおいて、前記器具が使用されたときに作動する作動部と、前記使用者の位置情報を検出するセンサ部と、前記作動部の作動情報と、前記センサ部による前記位置情報と、に基づいて前記使用者の状態を判定する制御部と、を備えていることを特徴とするトイレシステム。

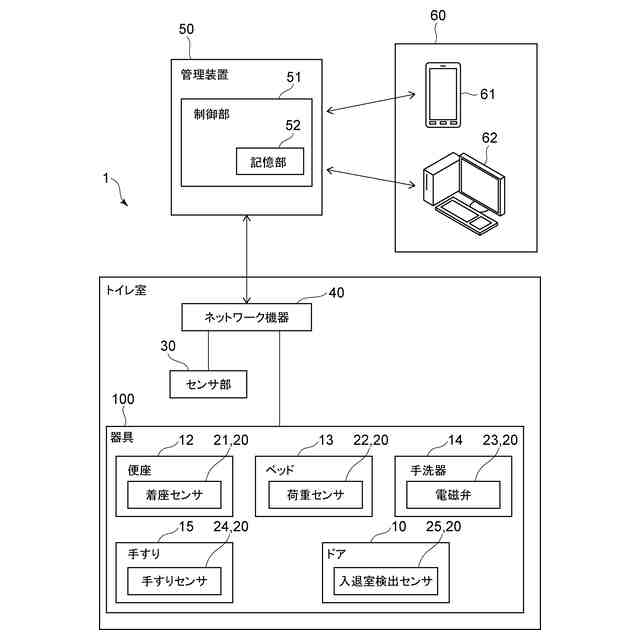

【選択図】図2

特許請求の範囲【請求項１】
複数の器具が備えられているトイレ室内の使用者の状態を検出するトイレシステムにおいて、
前記器具が使用されたときに作動する作動部と、
前記使用者の位置情報を検出するセンサ部と、
前記作動部の作動情報と、前記センサ部による前記位置情報と、に基づいて前記使用者の状態を判定する制御部と、
を備えていることを特徴とするトイレシステム。
続きを表示（約 660 文字）【請求項２】
前記制御部は、前記作動部の作動情報を取得した後に取得した前記センサ部による前記位置情報に基づいて前記使用者の状態を判定することを特徴とする請求項１に記載のトイレシステム。
【請求項３】
前記器具は、便座、水栓装置、およびベッドの少なくともいずれか１つを有し、
前記作動部は、前記便座の着座センサ、前記水栓装置の電磁弁、および前記ベッドの荷重センサのうちの少なくとも１つであることを特徴とする請求項１に記載のトイレシステム。
【請求項４】
前記センサ部による前記位置情報は、前記使用者の水平方向位置と、前記使用者の高さ方向と、を有することを特徴とする請求項１に記載のトイレシステム。
【請求項５】

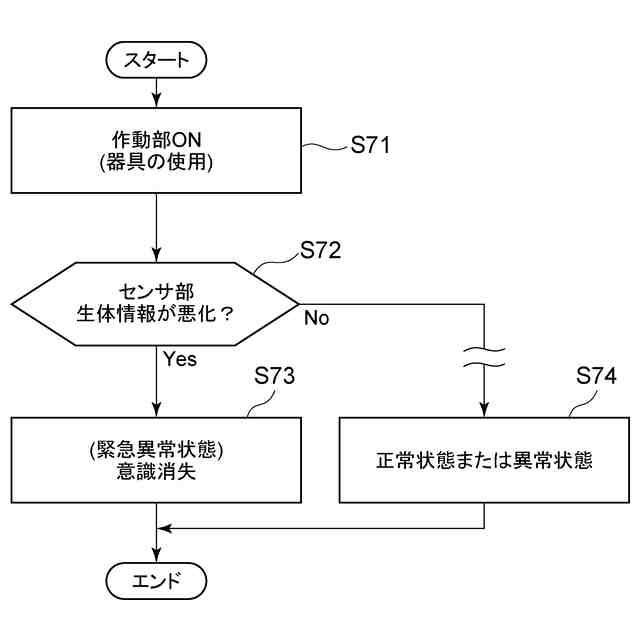

前記センサ部は、前記使用者の前記位置情報に加えて、前記使用者の生体情報を検出可能となっていることを特徴とする請求項１に記載のトイレシステム。
【請求項６】
前記センサ部は、電波センサであることを特徴とする請求項１に記載のトイレシステム。
【請求項７】
複数の器具が備えられているトイレ室内の使用者の状態を検出するトイレシステムにおいて、
前記器具が使用されたときに作動する作動部と、
前記使用者の位置情報を検出するセンサ部と、
前記作動部の作動情報と、前記センサ部による前記位置情報と、により判定された前記使用者の状態を報知する報知部と、を備えていることを特徴とするトイレシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的にトイレシステムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
トイレ室内の使用者の状態を見守るトイレシステムが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４９９２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によるトイレシステムは、複数のセンサを用いてトイレ室内の空間を検出しているだけであるので、ノイズなどにより使用者の状態を誤検出するおそれがある。
【０００５】
本発明の態様は、かかる課題の認識に基づいてなされたものであり、トイレ室内の使用者の状態の検出精度を向上できるトイレシステムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の発明は、複数の器具が備えられているトイレ室内の使用者の状態を検出するトイレシステムにおいて、前記器具が使用されたときに作動する作動部と、前記使用者の位置情報を検出するセンサ部と、前記作動部の作動情報と、前記センサ部による前記位置情報と、に基づいて前記使用者の状態を判定する制御部と、を備えていることを特徴とするトイレシステムである。
【０００７】
このトイレシステムによれば、器具が使用されたときに作動する作動情報と、センサ部による位置情報と、に基づいて使用者の状態が判定されるので、使用者の状態を精度よく判定することができる。
【０００８】
第２の発明は、第１の発明において、前記制御部は、前記作動部の作動情報を取得した後に取得した前記センサ部による前記位置情報に基づいて前記使用者の状態を判定することを特徴とするトイレシステムである。
【０００９】
このトイレシステムによれば、使用された器具の位置を基にして、センサ部による位置情報から使用者の状態を判定することができるので、使用者の誤検知を抑制できる。
【００１０】
第３の発明は、第１の発明において、前記器具は、便座、水栓装置、およびベッドの少なくともいずれか１つを有し、前記作動部は、前記便座の着座センサ、前記水栓装置の電磁弁、および前記ベッドの荷重センサのうちの少なくとも１つであることを特徴とするトイレシステムである。
（【００１１】以降は省略されています）
