公開番号2025090948
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205856
出願日2023-12-06

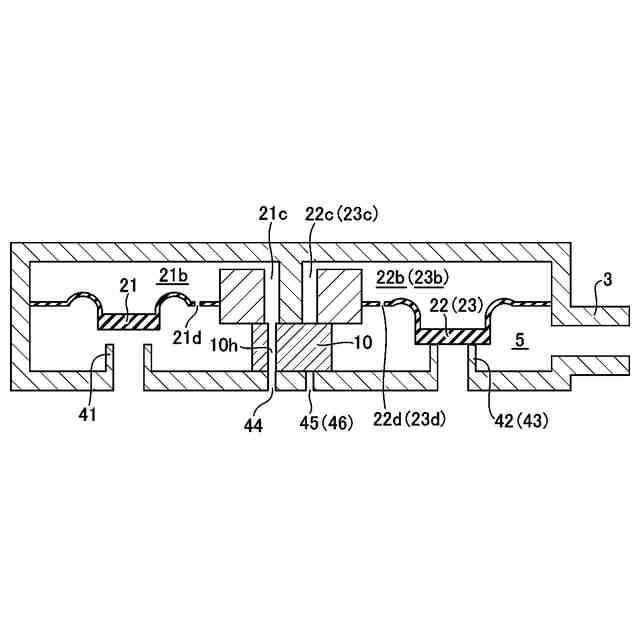

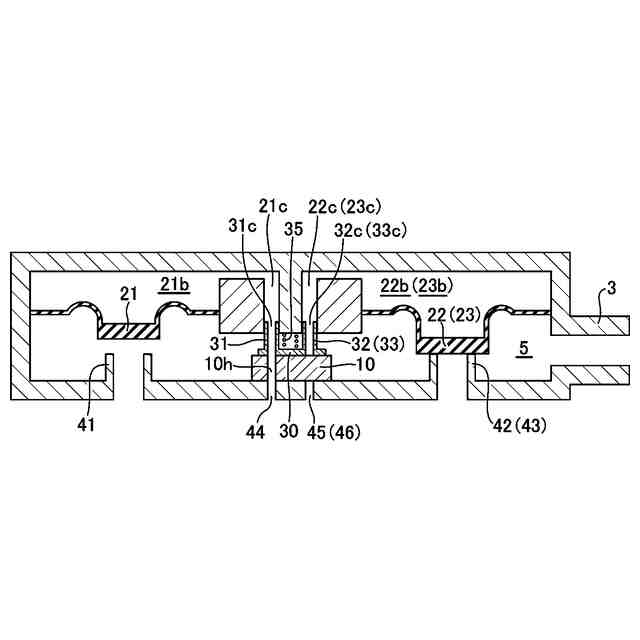

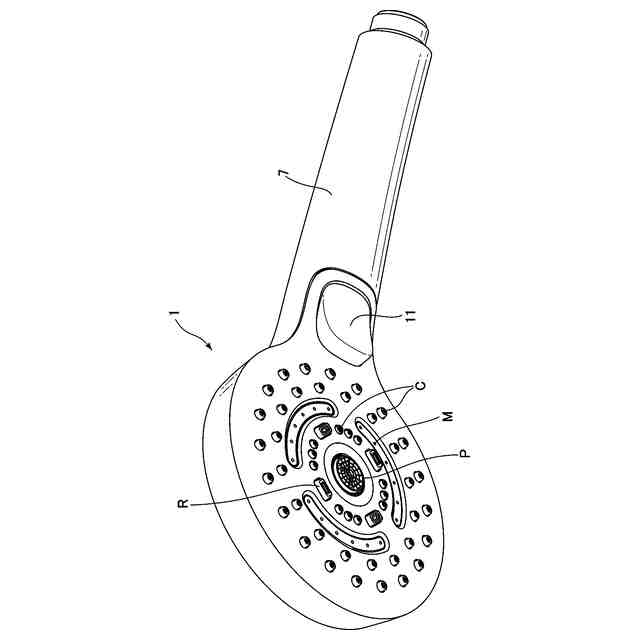

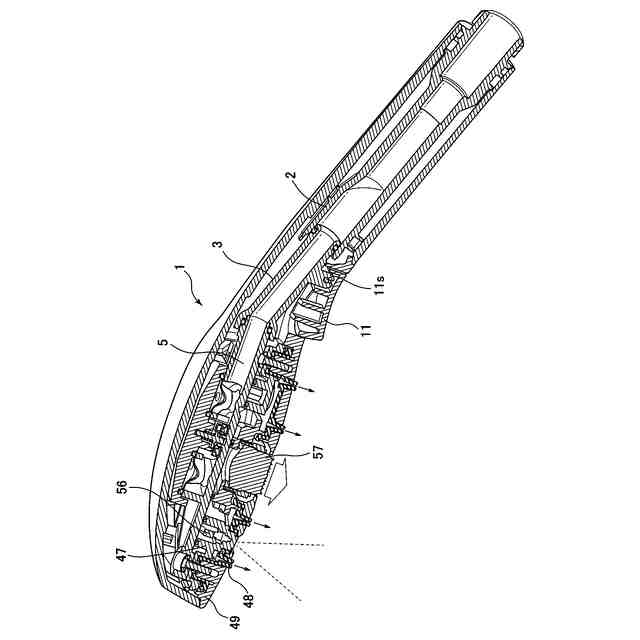

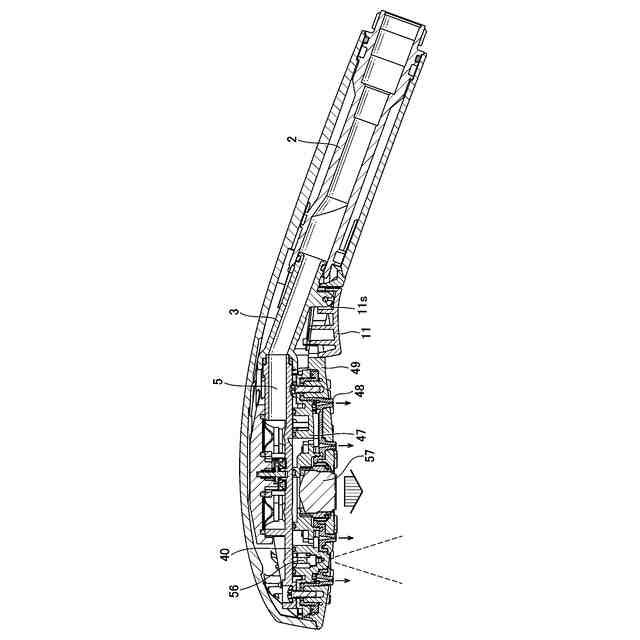

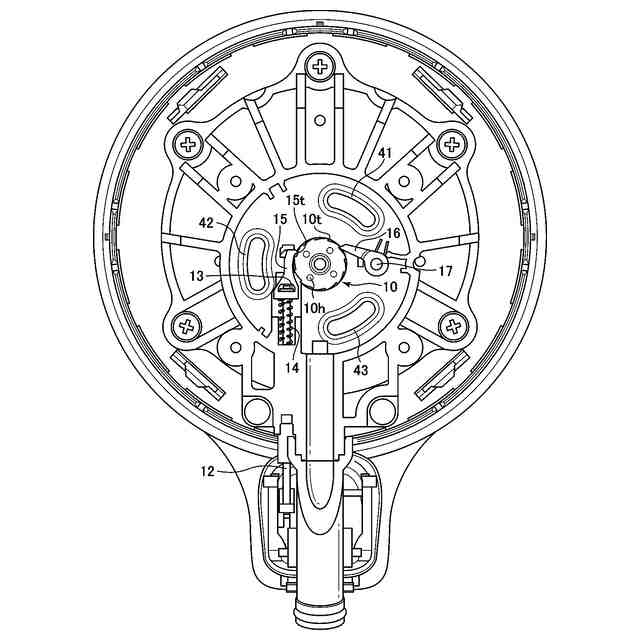

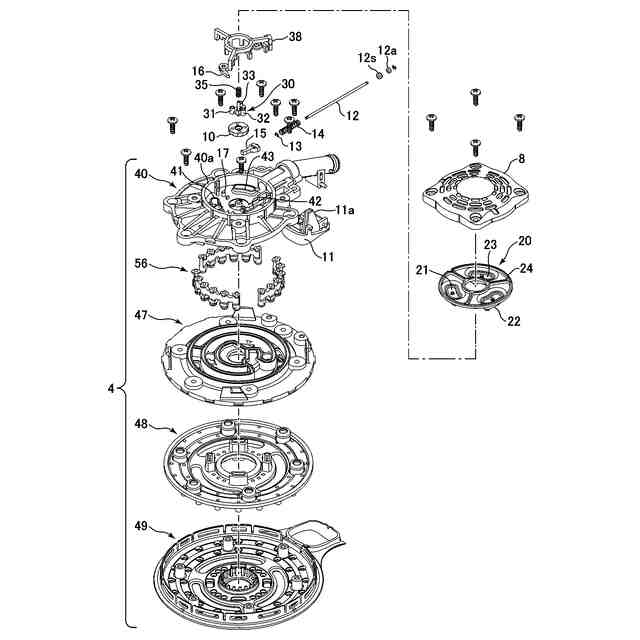

発明の名称シャワー装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類A47K 3/28 20060101AFI20250611BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】より多数のミストノズルをより高密度に配置することができるシャワー装置を提供すること。
【解決手段】本発明は、吐水面側に少なくとも1対のミストノズルを有するシャワー装置であって、給水部材から供給される湯または水を前記吐水面側に向けて案内する案内流路と、前記案内流路に連通すると共に、前記ミストノズルによる吐水方向に対して交差する方向に延在する助走流路と、前記助走流路の一端側に一端側オリフィスを介して連通する、略円柱状の空間である一端側旋回室と、前記一端側旋回室に連通して、各対のミストノズルの一方を構成する一端側吐水孔と、前記助走流路の他端側に、他端側オリフィスを介して連通する、略円柱状の空間である他端側旋回室と、前記他端側旋回室に連通して、各対のミストノズルの他方を構成する他端側吐水孔と、を備えたことを特徴とするシャワー装置である。

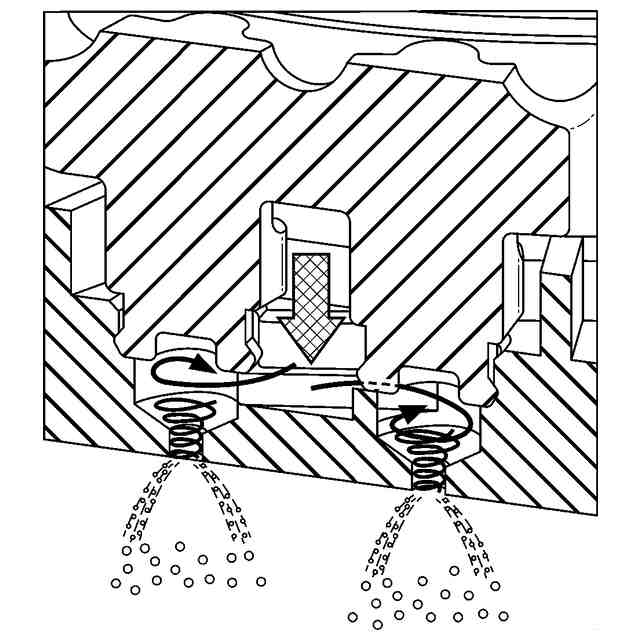

【選択図】図13
特許請求の範囲【請求項１】
吐水面側に少なくとも１対のミストノズルを有するシャワー装置であって、
給水部材から供給される湯または水を前記吐水面側に向けて案内する案内流路と、
前記案内流路に連通すると共に、前記ミストノズルによる吐水方向に対して交差する方向に延在する助走流路と、

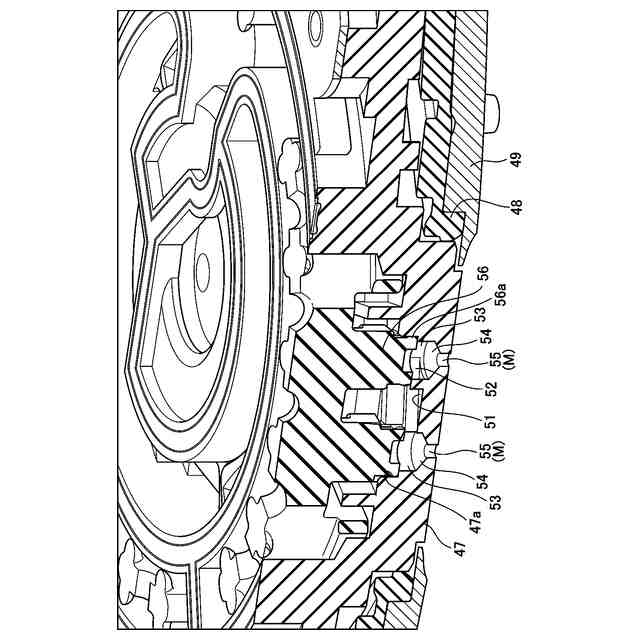

前記助走流路の一端側に一端側オリフィスを介して連通する、略円柱状の空間である一端側旋回室と、
前記一端側旋回室に連通して、各対のミストノズルの一方を構成する一端側吐水孔と、
前記助走流路の他端側に、他端側オリフィスを介して連通する、略円柱状の空間である他端側旋回室と、
前記他端側旋回室に連通して、各対のミストノズルの他方を構成する他端側吐水孔と、
を備えたことを特徴とするシャワー装置。
続きを表示（約 1,000 文字）【請求項２】
前記案内流路の少なくとも一部は、ミスト流路形成上側部材によって区画されており、
前記助走流路、前記一端側旋回室、及び、前記他端側旋回室の各々の少なくとも一部は、ミスト流路形成下側部材によって区画されている
ことを特徴とする請求項１に記載のシャワー装置。
【請求項３】
前記ミスト流路形成上側部材は、前記一端側旋回室の上方側、及び、前記他端側旋回室の上方側をも区画しており、
前記ミスト流路形成下側部材は、前記一端側旋回室の下方側、前記一端側吐水孔、及び、前記他端側旋回室の下方側、及び、前記他端側吐水孔を区画している
ことを特徴とする請求項２に記載のシャワー装置。
【請求項４】
前記ミスト流路形成下側部材は、前記一端側旋回室の下方側と前記一端側吐水孔との間に、一端側切頭円錐部を区画しており、前記他端側旋回室の下方側と前記他端側吐水孔との間に、他端側切頭円錐部を区画している
ことを特徴とする請求項３に記載のシャワー装置。
【請求項５】
前記一端側切頭円錐部と前記他端側切頭円錐部とは、互いに同じ高さを有しており、
前記一端側オリフィスと前記他端側オリフィスとは、互いに同じ高さであって、前記一端側切頭円錐部及び前記他端側切頭円錐部の高さより大きい高さを有している
ことを特徴とする請求項４に記載のシャワー装置。
【請求項６】
前記ミスト流路形成上側部材は、前記ミスト流路形成下側部材に対して、嵌合によって組み付けられている
ことを特徴とする請求項１乃至５のいずれかに記載のシャワー装置。
【請求項７】
前記助走流路は、前記ミストノズルによる吐水方向に対して略垂直な方向に延在している
ことを特徴とする請求項１乃至５のいずれかに記載のシャワー装置。
【請求項８】

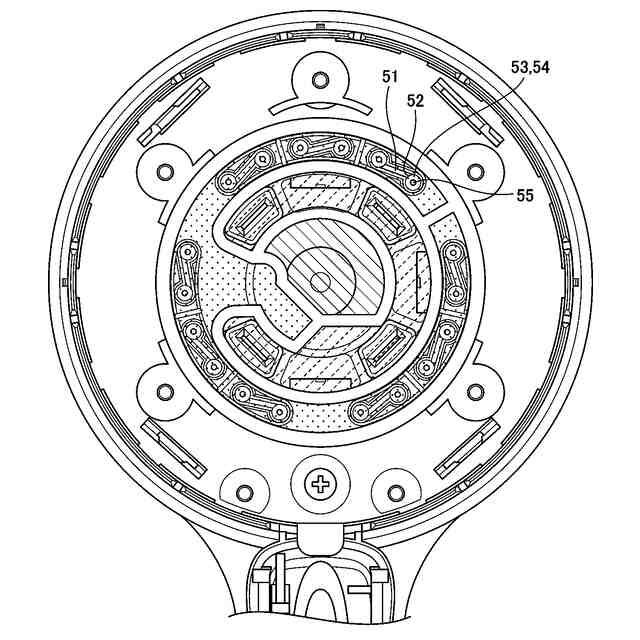

前記少なくとも１対のミストノズルは、略同一円周上において周方向に分散配置された複数対のミストノズルを含み、
前記助走流路は、前記周方向の接線方向に対して僅かに傾斜した直線状流路である
ことを特徴とする請求項７に記載のシャワー装置。
【請求項９】
前記助走流路に関して、前記一端側旋回室と前記他端側旋回室とは、平面視で１８０°回転対称の関係でレイアウトされている
ことを特徴とする請求項８に記載のシャワー装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、微細な粒径での吐水であるミスト吐水を利用するシャワー装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来より、微細な粒径での吐水であるミスト吐水を利用するシャワー装置が知られている（例えば、特許文献１）。
【０００３】
ミスト吐水を利用するシャワー装置は、肌刺激が少ない一方で、皮脂の除去率が高い。このため、洗顔用途において優れていると言われている。
【０００４】
このような特性は、一般的なシャワー吐水と比較して、水滴が細かく、水滴の数が多く、水滴分布が均一である、というミスト吐水の特徴に起因する。
【０００５】
より詳細に説明すれば、一般的なシャワー吐水では、比較的大きな水滴が汚れに対して斑に（まだらに）衝突する一方で、ミスト吐水では、比較的小さな水滴が多数均一に汚れに対して衝突する。これにより、ミスト吐水によれば、より良好な肌当たりとより高い洗浄力との両方が同時に実現される。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－０１３８３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
前述のように、ミスト吐水によれば、一般的なシャワー吐水と比較して、より高い洗浄力を実現することができる。
【０００８】
本件発明者は、より多数のミストノズルをより高密度に配置することができれば、シャワー装置の設計の自由度を高められることを知見した。また、より多数のミストノズルをより高密度に配置することができれば、ミスト吐水の粒径や流速の設計（調整）の自由度を高められることを知見した。
【０００９】
本発明は、以上のような知見に基づいて創案されたものである。本発明の目的は、より多数のミストノズルをより高密度に配置することができるシャワー装置を提供することである。
【課題を解決するための手段】
【００１０】
本発明は、吐水面側に少なくとも１対のミストノズルを有するシャワー装置であって、給水部材から供給される湯または水を前記吐水面側に向けて案内する案内流路と、前記案内流路に連通すると共に、前記ミストノズルによる吐水方向に対して交差する方向に延在する助走流路と、前記助走流路の一端側に一端側オリフィスを介して連通する、略円柱状の空間である一端側旋回室と、前記一端側旋回室に連通して、各対のミストノズルの一方を構成する一端側吐水孔と、前記助走流路の他端側に、他端側オリフィスを介して連通する、略円柱状の空間である他端側旋回室と、前記他端側旋回室に連通して、各対のミストノズルの他方を構成する他端側吐水孔と、を備えたことを特徴とするシャワー装置である。
（【００１１】以降は省略されています）
