公開番号2025085850
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025049855,2024115833
出願日2025-03-25,2018-01-17
発明の名称浴槽用枕及び浴槽
出願人TOTO株式会社
代理人弁理士法人高橋・林アンドパートナーズ
主分類A47K 3/00 20060101AFI20250529BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】クッション性を損なうことなく内部の収納空間の変形を抑制でき、且つ上面に折れ跡が生じてしまうことを抑制することができる浴槽用枕を提供する。
【解決手段】浴槽に設置され、入浴者の頭を載せることが可能な浴槽用枕であって、一対の側部と、一対の側部の後端を接続する後端部と、を有し、入浴者の頭の荷重を支えるための支持部と、支持部の上に設けられ、入浴者の頭が載置される上面を形成するとともに、一対の側部の間の空間の上方を覆うことにより、浴槽の機能部を収納するための収納空間を支持部とともに形成する頭載置部と、を備え、頭載置部の硬さは、支持部の硬さよりも柔らかく、後端部と頭載置部との接続面の外縁を表す収納空間側の接続ラインは、変曲点を有する曲線状であることを特徴とする浴槽用枕である。

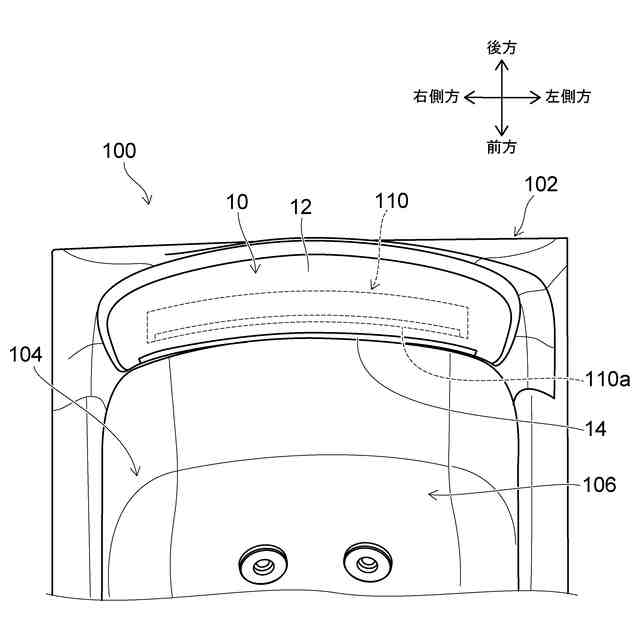

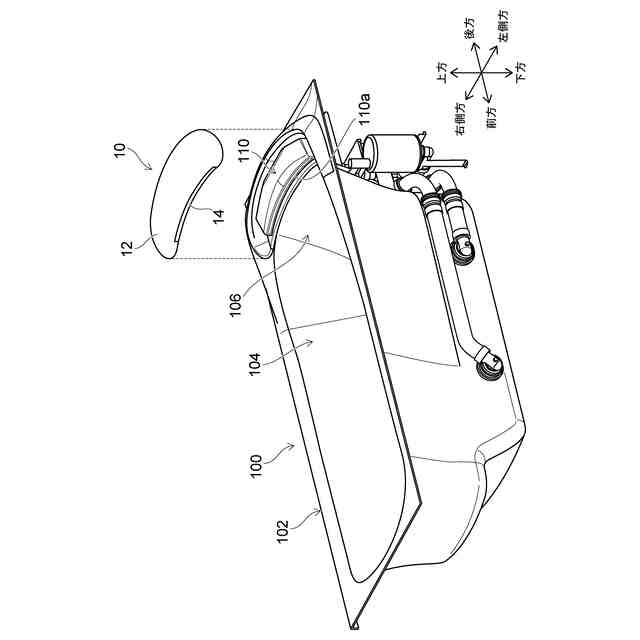

【選択図】図1
特許請求の範囲【請求項1】
浴槽本体と、前記浴槽本体の内方に向けて湯水を吐水する吐水ユニットと、を含む浴槽における、前記浴槽本体の上端の上に取り付けられ、入浴者の頭を載せることが可能な浴槽用枕であって、
前記浴槽用枕は、
前記浴槽本体の前後方向に延びる左側方及び右側方の一対の側部と、前記左側方及び右側方の一対の側部の後端を接続する後端部と、を有する、支持部と、
前記入浴者の頭が載置される上面を有するとともに、前記左側方及び右側方の一対の側部の間の空間の上方を覆うことにより、前記吐水ユニットを収納するための収納空間と、前記収納空間と連続する、前記吐水ユニットの一部を前方に露出させる開口と、を形成する頭載置部と、
を備え、
前記頭載置部は、前記支持部よりも柔らかい、
浴槽用枕。
続きを表示(約 380 文字)【請求項2】
前記浴槽用枕は、前記浴槽本体及び前記吐水ユニットの少なくとも一方に上方から嵌合又は係合した状態で、前記浴槽本体の前記上端の上に取り付けられる、請求項1に記載の浴槽用枕。
【請求項3】
前記頭載置部の前端は、上面視において後方側に向かって円弧状に湾曲する、請求項1又は2のいずれか1つに記載の浴槽用枕。
【請求項4】
前記収納空間の後端は、上面視において後方側に向かって円弧状に湾曲する、請求項1~3のいずれか1つに記載の浴槽用枕。
【請求項5】
前記支持部及び前記頭載置部は、いずれも、樹脂材料で形成されている、請求項1~4のいずれか1つに記載の浴槽用枕。
【請求項6】
請求項1~5のいずれか1つに記載の浴槽用枕が取り付けられ、前記浴槽本体及び前記吐水ユニットを含む、浴槽。

発明の詳細な説明【技術分野】
【0001】
本発明の態様は、一般的に、浴槽用枕に関する。
続きを表示(約 2,000 文字)【背景技術】
【0002】
入浴中の入浴者が頭を載せて快適に入浴できるように、浴槽に設置される浴槽用枕が知られている。このような浴槽用枕においては、例えば特許文献1のように、吐水装置などの機能部を覆った状態で設置できるように、内部に収納空間を有するタイプがある。
【0003】
浴槽用枕には入浴者の頭が載置されるため、浴槽用枕の少なくとも上面は、弾性を有する比較的柔らかい材質で形成することが好ましい。しかしながら、浴槽用枕の全体を柔らかい材質で形成してしまうと、入浴者の頭の荷重を支えきれずに、下方へ撓んでしまう可能性が生じる。特に、内部に収納空間を有するタイプの浴槽用枕では、下方への撓みによって収納空間を適切に維持できなくなってしまうという問題が生じる。
【0004】
そこで、内部に収納空間を有するタイプの浴槽用枕では、入浴者の頭の荷重を支持するための支持部と、支持部の上方に配置され、少なくとも上面を支持部よりも柔らかい材質で形成する頭載置部と、で浴槽用枕を形成することが考えられている。
【0005】
支持部と頭載置部とで浴槽用枕を形成した場合、清掃などで浴槽用枕を浴槽から取り外す時には、作業者は、上面を形成する頭載置部を掴み、上方に力を掛けて取り外す可能性が高い。この際、支持部よりも柔らかい材質で形成された頭載置部が折れ曲がり、これが繰り返されると、折れ曲がりによる折れ跡が頭載置部の上面に形成されてしまうという問題がある。このため、内部に収納空間を有する浴槽用枕では、クッション性を損なうことなく収納空間の変形を抑制でき、且つ上面に折れ跡が生じてしまうことを抑制できるようにすることが望まれる。
【先行技術文献】
【特許文献】
【0006】
特開2016-8428号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
本発明は、かかる課題の認識に基づいてなされたものであり、クッション性を損なうことなく内部の収納空間の変形を抑制でき、且つ上面に折れ跡が生じてしまうことを抑制することができる浴槽用枕を提供することを目的とする。
【課題を解決するための手段】
【0008】

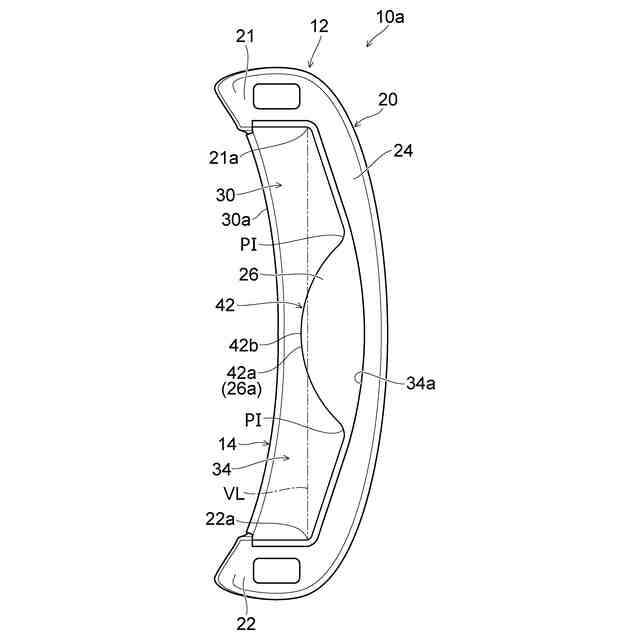

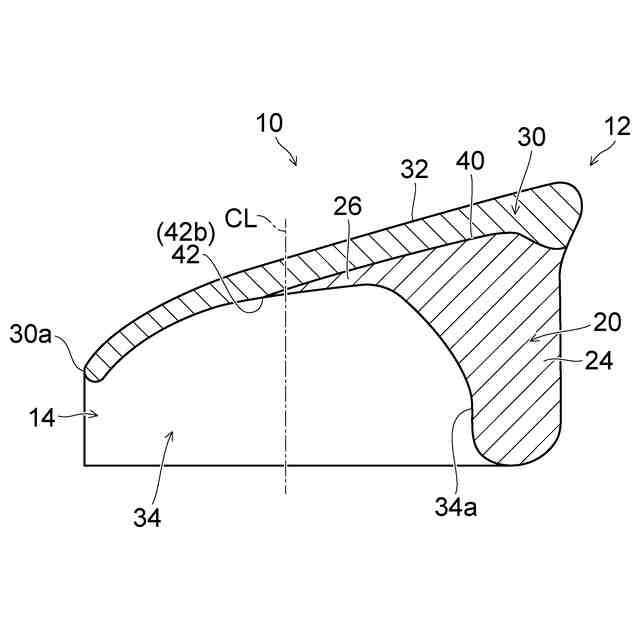

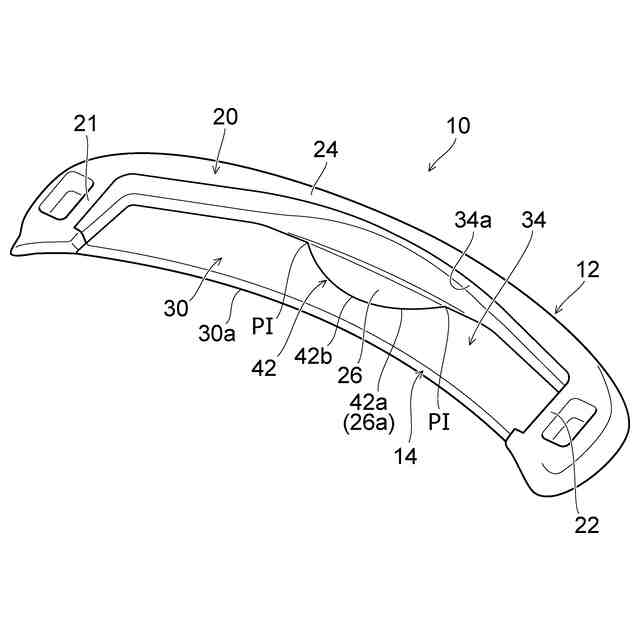

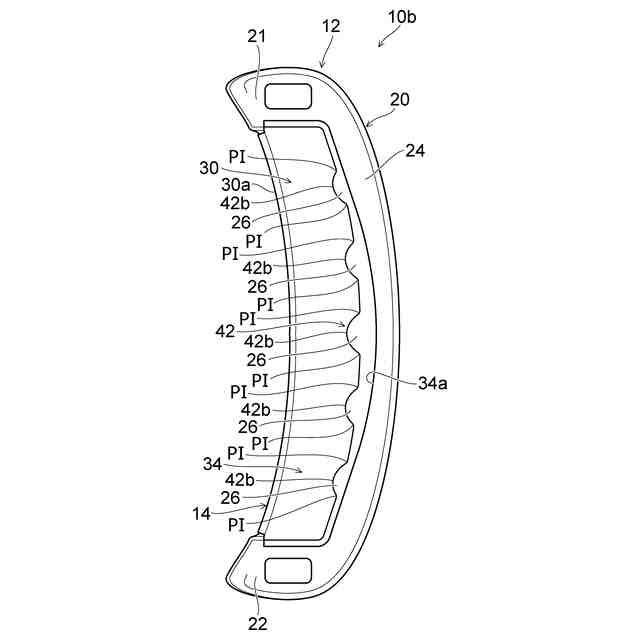

第1の発明は、浴槽に設置され、入浴者の頭を載せることが可能な浴槽用枕であって、一対の側部と、前記一対の側部の後端を接続する後端部と、を有し、入浴者の頭の荷重を支えるための支持部と、前記支持部の上に設けられ、前記入浴者の頭が載置される上面を形成するとともに、前記一対の側部の間の空間の上方を覆うことにより、前記浴槽の機能部を収納するための収納空間を前記支持部とともに形成する頭載置部と、を備え、前記頭載置部の硬さは、前記支持部の硬さよりも柔らかく、前記後端部と前記頭載置部との接続面の外縁を表す前記収納空間側の接続ラインは、変曲点を有する曲線状であることを特徴とする浴槽用枕である。
【0009】
この浴槽用枕によれば、硬い支持部と柔らかい頭載置部とで浴槽用枕を形成することにより、クッション性を損なうことなく、入浴者の頭が載置された際の収納空間の変形を抑制することができる。そして、収納空間側の接続ラインが、変曲点を有する曲線状である。これにより、作業者が柔らかい材質で形成された頭載置部の前端を掴んで上方に力を掛け、浴槽用枕を浴槽から取り外そうとした際にも、頭載置部の前端から接続ラインに対して、「てこの原理」による力を掛かり難くすることができる。従って、例えば左右方向に直線状に延びる接続ラインを形成した場合などと比べて、支持部に対して柔らかい材質で形成された頭載置部が、接続ラインを基点に大きく折れ曲がり、頭載置部の上面に折れ跡が発生してしまうことを抑制することができる。例えば、収納空間側の接続ラインが変曲点を有する曲線状であることにより、頭載置部の折れ曲がりが繰り返された際に、直線状の接続ラインなどと比べて、接続ラインを基点に同じ個所で折れ曲がってしまうことを抑制することができる。例えば、頭載置部の折れ曲がりの個所を前後にずらすことができる。従って、頭載置部の折れ曲がりが繰り返された際にも、頭載置部の上面に大きな折れ跡が発生してしまうことを抑制することができる。このように、クッション性を損なうことなく内部の収納空間の変形を抑制でき、且つ上面に折れ跡が生じてしまうことを抑制可能な浴槽用枕を提供することができる。
【0010】

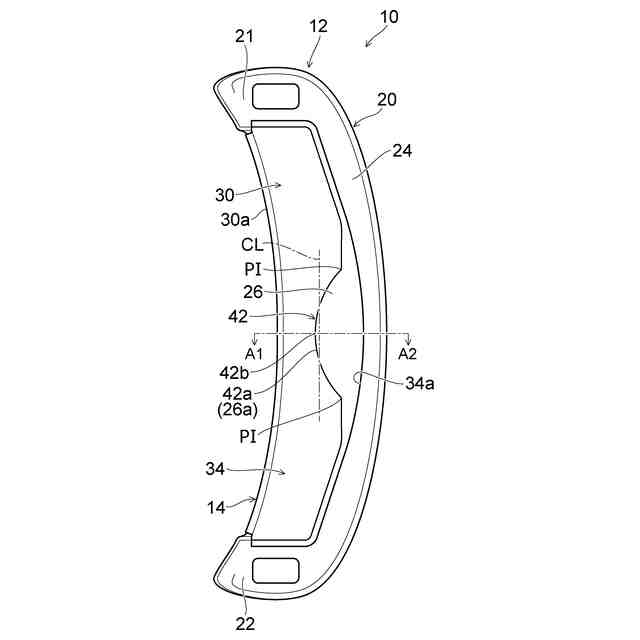

第2の発明は、第1の発明において、前記収納空間側の前記接続ラインの左右方向の中央近傍は、前記変曲点より前方に位置していることを特徴とする浴槽用枕である。
(【0011】以降は省略されています)
