公開番号2025085847
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025049734,2024068169
出願日2025-03-25,2020-02-04
発明の名称水洗大便器
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人
主分類E03D 5/01 20060101AFI20250529BHJP(上水;下水)
要約【課題】リム吐水による便器洗浄を行う水洗大便器において、洗浄水タンクを小型化することが可能であるとともに、十分な量の洗浄水を便器本体へ吐水することができる水洗大便器を提供する。

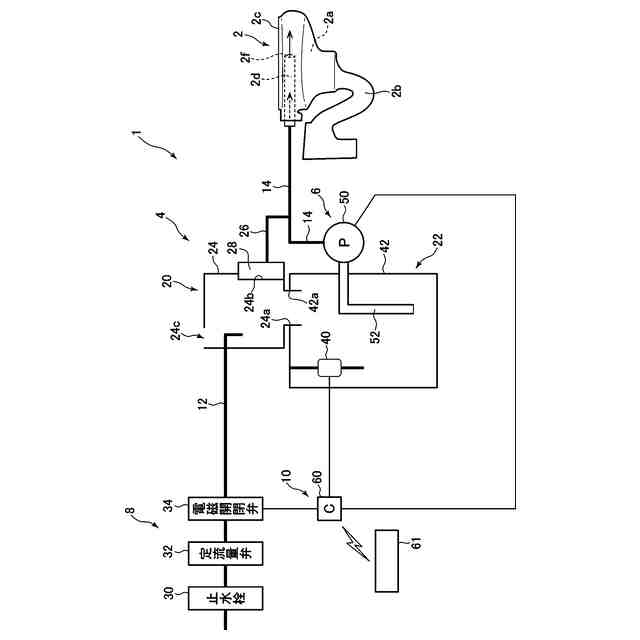

【解決手段】水洗大便器1は、ボウル部2a、リム部2c、及び、給水された洗浄水をリム部2cに吐水するリム吐水口2fを有する便器本体2と、洗浄水タンク装置4と、ポンプ装置6と、給水装置8と、制御装置10と、を備え、制御装置10は、ポンプ装置6によりリム吐水口2fへ排出される洗浄水の排出総量が、洗浄水タンク装置4のタンク容量よりも大きい洗浄モードを実行可能であり、制御装置10は、洗浄モードにおいて、給水装置により洗浄水の給水を行う給水期間の少なくとも一部が、ポンプ装置6により洗浄水の排出を行う排出期間と重なるように、ポンプ装置6及び給水装置8の駆動を制御するように構成されている。
【選択図】図1
特許請求の範囲【請求項1】
洗浄水により洗浄されて汚物を排出する水洗大便器であって、
汚物を受けるボウル部、前記ボウル部の上縁に形成されたリム部、及び、給水された洗浄水を前記リム部に吐水するリム吐水口を有する、便器本体と、
前記便器本体を洗浄するための洗浄水を貯水するための洗浄水タンクと、
前記洗浄水タンク内の洗浄水を前記便器本体に供給するように構成されたポンプ装置と、
前記洗浄水タンク内に洗浄水を供給するように構成された給水装置と、
前記ポンプ装置の駆動を制御するとともに、前記給水装置の洗浄水の給水を制御可能な制御装置と、を備え、
前記制御装置は、前記ポンプ装置により前記リム吐水口へ排出される洗浄水の排出総量が、前記洗浄水タンクのタンク容量よりも大きい洗浄モードを実行可能であり、
前記制御装置は、前記洗浄モードにおいて、前記給水装置により洗浄水の給水を行う給水期間の少なくとも一部が、前記ポンプ装置により洗浄水の排出を行う排出期間の少なくとも一部と重なるように、前記ポンプ装置及び前記給水装置の駆動を制御するように構成されている、
ことを特徴とする水洗大便器。
続きを表示(約 720 文字)【請求項2】
前記便器本体は、前記リム吐水口のみから洗浄水を吐水するように構成されている、
請求項1に記載の水洗大便器。
【請求項3】
前記制御装置は、前記洗浄モードにおいて、前記給水装置による洗浄水の給水と、前記ポンプ装置による洗浄水の排出とを同時に開始するように構成されている、
請求項1又は2に記載の水洗大便器。
【請求項4】
前記洗浄水タンクは、外部に開放された開放部を有し、
前記洗浄モードにおいて、前記ポンプ装置による前記便器本体への洗浄水の排出瞬間流量(L/min)は、前記給水装置による前記洗浄水タンクへの洗浄水の給水瞬間流量(L/min)よりも大きい、
請求項3に記載の水洗大便器。
【請求項5】
前記洗浄水タンクにはオーバーフロー流路が接続され、
前記オーバーフロー流路は前記リム吐水口と連通している、
請求項1~4に記載の水洗大便器。
【請求項6】
前記水洗大便器は、さらに、前記洗浄水タンク内に設けられ、前記洗浄水タンク内の洗浄水が所定の水位以上であることを検知すると検知信号を前記制御装置に送信することができるフロートスイッチを有し、
前記制御装置は、前記フロートスイッチから前記検知信号を受信すると、前記給水装置の駆動を停止するように構成されている、
請求項4に記載の水洗大便器。
【請求項7】
前記制御装置は、前記給水装置による給水の開始から所定の時間経過すると、前記給水装置による給水を停止させるように構成されている、
請求項6に記載の水洗大便器。

発明の詳細な説明【技術分野】
【0001】
本発明は、水洗大便器に関する。
続きを表示(約 2,200 文字)【背景技術】
【0002】
従来より、洗浄水タンクに貯水された洗浄水をポンプ装置により便器本体に排出し、便器本体の洗浄を行う水洗大便器装置が知られている。
【0003】
このような水洗大便器装置として、例えば、特許文献1には、水道管から供給される水道水(洗浄水)を、給水圧を利用して便器本体のリム部に形成されたリム吐水口から吐水するとともに、洗浄水タンクに貯水された洗浄水をポンプ装置により加圧してボウル部の底部に形成されたジェット吐水口から吐水する構成の水洗大便器が開示されている。
【0004】
また、例えば、特許文献2には、電動式ポンプによりタンク内の洗浄水を加圧して、リム吐水口から吐水する構成の水洗大便器が開示されている。
【先行技術文献】
【特許文献】
【0005】
特開2009-30405号公報
特開2014-114627号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
近年、意匠性向上のため、水洗大便器をコンパクト化することが求められている。水洗大便器をコンパクト化するためには、洗浄水を貯水するための洗浄水タンクを小型化することが考えられる。しかしながら、洗浄水タンクを小型化してしまうと、洗浄水タンク内の貯水可能な水量が少なくなり、便器本体への洗浄水の吐水量が少なくなってしまう。便器本体への洗浄水の吐水量が少なくなると、汚水を十分に排出することができなくなるおそれがある。このため、自治体によっては便器本体へ吐水する洗浄水の量が決められており、洗浄水タンクを小型化すると決められた量の洗浄水を吐水することができなくなる。
【0007】
本発明は、上記の問題に鑑みなされたものであり、リム吐水による便器洗浄を行う水洗大便器において、洗浄水タンクを小型化することが可能であるとともに、十分な量の洗浄水を便器本体へ吐水することができる水洗大便器を提供することを目的とする。
【課題を解決するための手段】
【0008】
本発明は、洗浄水により洗浄されて汚物を排出する水洗大便器であって、汚物を受けるボウル部、ボウル部の上縁に形成されたリム部、及び、給水された洗浄水をリム部に吐水するリム吐水口を有する、便器本体と、便器本体を洗浄するための洗浄水を貯水するための洗浄水タンクと、洗浄水タンク内の洗浄水を便器本体に供給するように構成されたポンプ装置と、洗浄水タンク内に洗浄水を供給するように構成された給水装置と、ポンプ装置の駆動を制御するとともに、給水装置の洗浄水の給水を制御可能な制御装置と、を備え、制御装置は、ポンプ装置によりリム吐水口へ排出される洗浄水の排出総量が、洗浄水タンクのタンク容量よりも大きい洗浄モードを実行可能であり、制御装置は、洗浄モードにおいて、給水装置により洗浄水の給水を行う給水期間の少なくとも一部が、ポンプ装置により洗浄水の排出を行う排出期間と重なるように、ポンプ装置及び給水装置の駆動を制御するように構成されている、ことを特徴とする。
上記構成の本発明によれば、制御装置が、洗浄モードにおいて、給水装置により洗浄水の給水を行う給水期間の一部が、ポンプ装置により洗浄水の排出を行う排出期間と重なるように、ポンプ装置及び給水装置の駆動を制御する。これにより、洗浄水タンクを小型化しても、洗浄水タンクのタンク容量よりも大きい十分な量の洗浄水を便器本体のリム吐水口から吐水することができる。
【0009】
本発明において、好ましくは、便器本体は、リム吐水口のみから洗浄水を吐水するように構成されている。
例えば、特許文献1のようにリム吐水口及びジェット吐水口からの吐水を併用する場合には、タンク装置から供給された洗浄水をジェット吐水口から吐水するとともに、水道管から供給された洗浄水をリム吐水口から吐水するため、タンク装置の容量が小さい場合であっても十分な量の洗浄水を便器本体に吐水することができた。しかしながら、本発明のようなリム吐水口のみから洗浄水を吐水するような構成では、水道管から供給された洗浄水と、タンク装置から供給された洗浄水とを同時に排出することができない。これに対して、上記構成の本発明によれば、給水装置により洗浄水の給水を行う給水期間の少なくとも一部が、ポンプ装置により洗浄水の排出を行う排出期間の少なくとも一部と重なるように、ポンプ装置及び給水装置の駆動を制御する。これにより、タンク装置に貯水された水量のみならず、給水装置により供給された洗浄水も一度の洗浄動作で吐水することができるため、リム吐水口のみから洗浄水を吐水するような場合であっても、十分な量の洗浄水を便器本体に吐水することができる。
【0010】

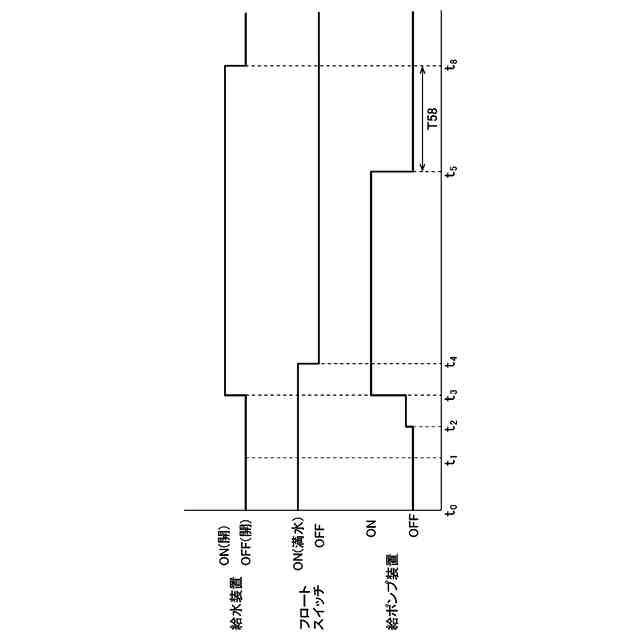

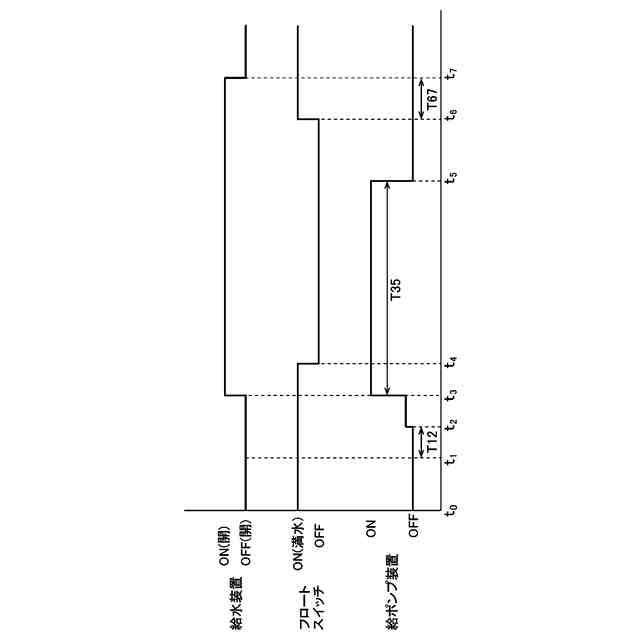

本発明において、好ましくは、制御装置は、洗浄モードにおいて、給水装置による洗浄水の給水と、ポンプ装置による洗浄水の排出とを同時に開始するように構成されている。
上記構成の本発明によれば、給水装置による洗浄水の給水と、ポンプ装置による洗浄水の排出とを同時に開始するため、最短の時間で洗浄水の吐水を完了することができ、便器本体への吐水後にタンク装置が満水になるまでの時間を短くすることができる。
(【0011】以降は省略されています)
