特許ウォッチ

公開番号2025110016
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024003694
出願日2024-01-15
発明の名称健康状態表示システム
出願人TOTO株式会社
代理人弁理士法人酒井国際特許事務所
主分類G16H 10/00 20180101AFI20250718BHJP(特定の用途分野に特に適合した情報通信技術)
要約【課題】利用者の健康に関する情報を適切に表示すること。
【解決手段】実施形態に係る健康状態表示システムは、トイレ装置から受信する排泄データを記憶するデータ記憶手段と、前記データ記憶手段に記憶された前記排泄データを分析するデータ分析手段と、前記データ分析手段の分析結果として、前記排泄データに含まれる排泄物の色、形状、量に関する複数の排泄情報を日付情報とともに1つの排泄グラフに複合表示する複合表示手段と、を備え、前記データ分析手段は、前記排泄データに基づいて排便性状パターンを分析する排便分析部を有し、前記複合表示手段は、前記排便性状パターンに基づいて前記1つの排泄グラフを表示する。

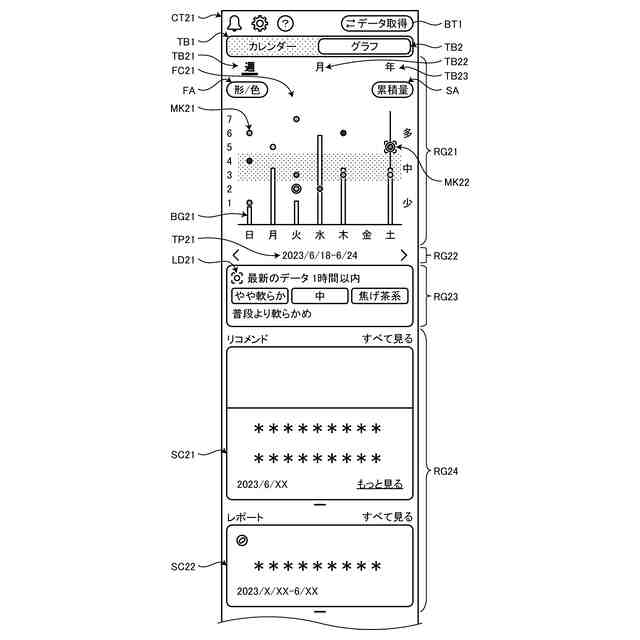

【選択図】図11
特許請求の範囲【請求項１】
トイレ装置から受信する排泄データを記憶するデータ記憶手段と、
前記データ記憶手段に記憶された前記排泄データを分析するデータ分析手段と、
前記データ分析手段の分析結果として、前記排泄データに含まれる排泄物の色、形状、量に関する複数の排泄情報を日付情報とともに１つの排泄グラフに複合表示する複合表示手段と、
を備え、
前記データ分析手段は、前記排泄データに基づいて排便性状パターンを分析する排便分析部を有し、
前記複合表示手段は、前記排便性状パターンに基づいて前記１つの排泄グラフを表示する
ことを特徴とする健康状態表示システム。
続きを表示（約 920 文字）【請求項２】
前記複合表示手段は、前記１つの排泄グラフにおける第一軸に前記排便性状パターンを示す排泄物分類番号を表示する一方、前記１つの排泄グラフにおける第二軸に排便の量を表示し、前記排泄物分類番号に対応する日付毎の個別排便記録として排便の色に関する情報を前記１つの排泄グラフ内に表示する
ことを特徴とする請求項１に記載の健康状態表示システム。
【請求項３】
前記複合表示手段は、前記日付毎の個別排便記録として、前記排便の色とともに排便回数に関する情報を前記１つの排泄グラフに表示する
ことを特徴とする請求項２に記載の健康状態表示システム。
【請求項４】
前記複合表示手段は、前記１つの排泄グラフを週、月、又は年ごとの集計結果として表示可能であり、前記排便性状パターンに対応して排便の累積量を前記１つの排泄グラフ内に表示する
ことを特徴とする請求項１に記載の健康状態表示システム。
【請求項５】
前記複合表示手段は、前記１つの排泄グラフとは別に、排便した日時情報を示す排便カレンダーを表示可能であり、所定のユーザ操作に基づいて前記１つの排泄グラフと前記排便カレンダーとが切り替え可能である
ことを特徴とする請求項１に記載の健康状態表示システム。
【請求項６】
所定のユーザ操作に基づいて前記複合表示手段を制御する表示制御手段をさらに備え、
前記複合表示手段は、前記所定のユーザ操作に基づいて、排泄物の有無、回数又は種類を日付情報とともに示す第１表示画面と、排泄物の傾向を日付情報とともに前記１つの排泄グラフとして示す第２表示画面とを相互に切り替え可能であり、
前記表示制御手段は、前回使用時において最後に表示した画面が前記第１表示画面であった場合に、次回使用時に表示する画面を前記第１表示画面とする一方、前回使用時において最後に表示した画面が前記第２表示画面であった場合に次回使用時に表示する画面を前記第２表示画面とするように、前記複合表示手段を制御する
ことを特徴とする請求項１に記載の健康状態表示システム。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、健康状態表示システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、トイレの使用者（「利用者」ともいう）等の人の健康に関する様々な情報を表示する技術が提供されている。例えば、便座に着座したトイレにおいて利用者が排泄した大便（単に「便」ともいう）の性状が表示され、時系列で、排便の状態を可視化するシステムが開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－５１４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の従来技術は、改善の余地がある。上述の従来技術では、利用者の便をタイプ（形状）ごとにカウントして表示しているに過ぎない。例えば、便のタイプ、量、日時など、複数の指標をそれぞれ表示すると視認性が悪く、使い勝手の悪いユーザインタフェース（ＵＩ）となってしまう場合がある。そのため、上述の従来技術は、例えば利用者に沿って利便性の高い情報の表示態様になっているとは言い難く、利用者にとってより利便性の高い情報の表示が望まれている。このように、上述の従来技術には、利用者の健康に関する情報の適切な表示という観点においては改善の余地がある。
【０００５】
開示の実施形態は、利用者の健康に関する情報を適切に表示する健康状態表示システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る健康状態表示システムは、トイレ装置から受信する排泄データを記憶するデータ記憶手段と、前記データ記憶手段に記憶された前記排泄データを分析するデータ分析手段と、前記データ分析手段の分析結果として、前記排泄データに含まれる排泄物の色、形状、量に関する複数の排泄情報を日付情報とともに１つの排泄グラフに複合表示する複合表示手段と、を備え、前記データ分析手段は、前記排泄データに基づいて排便性状パターンを分析する排便分析部を有し、前記複合表示手段は、前記排便性状パターンに基づいて前記１つの排泄グラフを表示することを特徴とする。
【０００７】
実施形態の一態様に係る健康状態表示システムによれば、排泄物の色、形状、量に関する複数の排泄情報を日付情報とともに１つの排泄グラフに複合表示する。例えば、健康状態表示システムは、２軸グラフを用いて、視認性の良い便測定結果を表示する。これにより、健康状態表示システムは、利用者に提示したい便情報を１つのグラフで表示することで、利用者の画面操作が不要になり、かつ時系列に表示することで経時変化を利用者が把握しやすくさせることができる。したがって、健康状態表示システムは、利用者の健康に関する情報を適切に表示することができる。
【０００８】
なお、本願でいう排泄データ（「排泄情報」ともいう）には、利用者が排泄するもの（「排泄物」ともいう）に関する様々な情報（データ）が含まれる。例えば、排泄データには、利用者が排泄した大便（「便」または「排便」ともいう）に関する情報（データ）、利用者が排泄した尿（「排尿」ともいう）に関する情報（データ）、利用者の排泄ガスに関する情報（データ）等、利用者から排泄されるものに関する様々な情報（データ）が含まれる。ここでいう排泄ガスは、利用者自身から放出されるガス（気体）であるオナラ（屁）に限らず、利用者が排泄した物体（便や尿等）から放出されるガス（気体）を含む概念である。すなわち、ここでいう排泄物には、排便、排尿、排泄ガス等、利用者の排泄に応じて生じる様々なものが含まれる。
【０００９】
また、本願でいう生体データ（「生体情報」ともいう）には、利用者（生体）から取得される様々な情報（データ）が含まれる。生体データには、以下で例示として示す利用者の血流に関する情報（データ）に限らず、心拍（脈拍）に関する情報（データ）、呼吸に関する情報（データ）、体温に関する情報（データ）、脳波に関する情報（データ）、筋肉（筋電）に関する情報（データ）等、利用者の身体に関する様々な情報（データ）が含まれる。また、本願でいうトイレ装置の利用データ（「利用情報」ともいう）には、排泄データと生体データとが含まれる。
【００１０】
実施形態の一態様に係る健康状態表示システムにおいて、前記複合表示手段は、前記１つの排泄グラフにおける第一軸に前記排便性状パターンを示す排泄物分類番号を表示する一方、前記１つの排泄グラフにおける第二軸に排便の量を表示し、前記排泄物分類番号に対応する日付毎の個別排便記録として排便の色に関する情報を前記１つの排泄グラフ内に表示することを特徴とする。
（【００１１】以降は省略されています）
