公開番号
2025085848
公報種別
公開特許公報(A)
公開日
2025-06-05
出願番号
2025049735,2020198422
出願日
2025-03-25,2020-11-30
発明の名称
水洗大便器
出願人
TOTO株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
E03D
11/02 20060101AFI20250529BHJP(上水;下水)
要約
【課題】汚物を含む洗浄水が排水トラップ管路の下降管路から上昇管路に流れるときに生じるエネルギー損失を抑えることにより汚物の排出性能を向上させることができる水洗大便器を提供する。

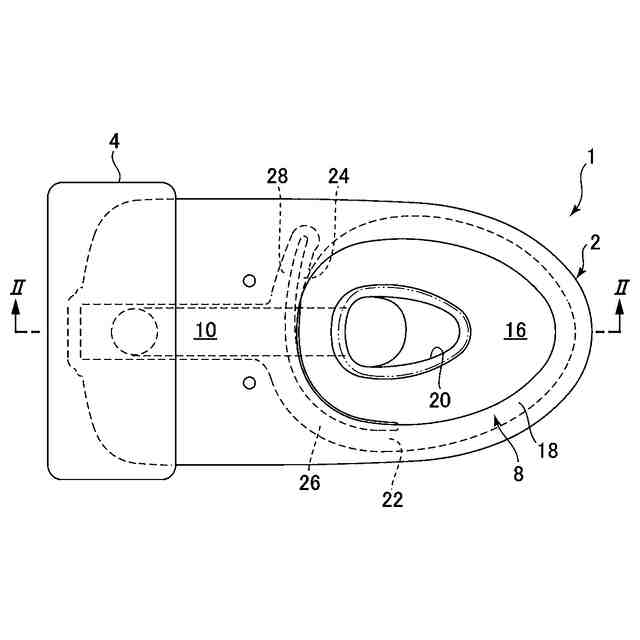

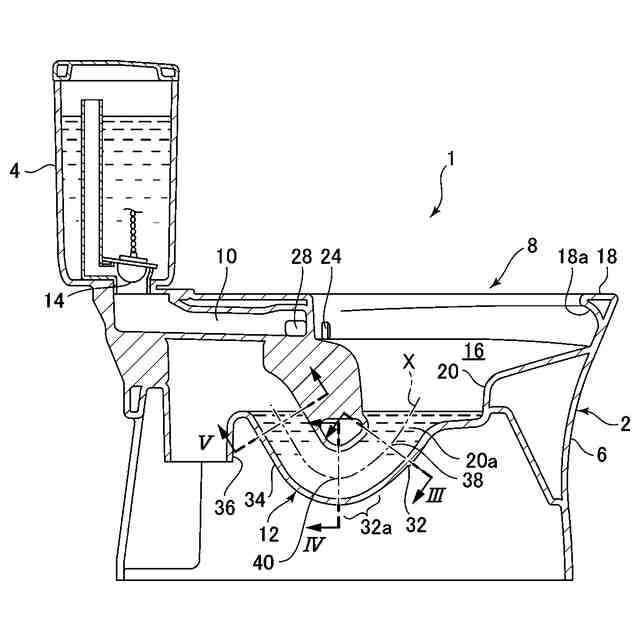

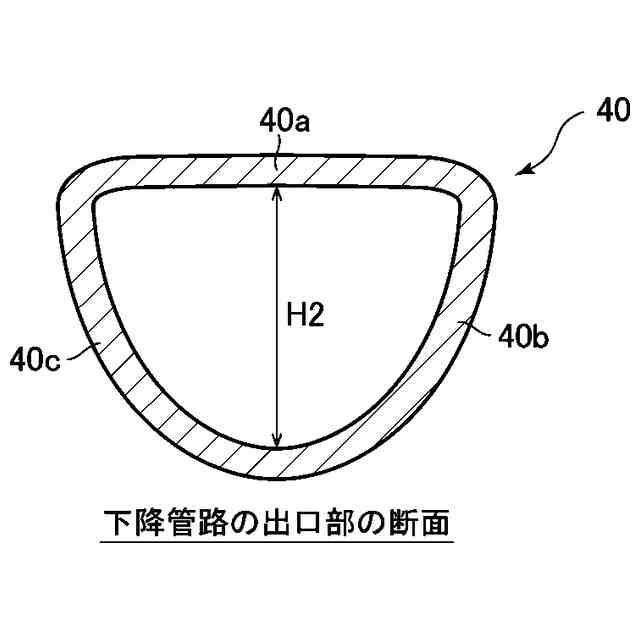

【解決手段】本発明の水洗大便器1は、汚物を受けるボウル部8と、ボウル部に洗浄水を吐水して旋回流を形成する吐水部22、24と、ボウル部に接続されボウル部から下方へ延びる下降管路32及びこの下降管路に接続され下降管路から上方へ延びる上昇管路34を含む排水トラップ管路12と、を有し、下降管路はボウル部との接続部に形成された入口部38を備え、下降管路は上昇管路との接続部に形成された出口部40を備え、下降管路の出口部側の下降管路の中心軸線Xに直交する断面が、上辺40aとこの上辺の両端から下方に向けて斜め内側に延びる2つの側辺40b,40cを備え、上辺及び2つの側辺が円弧形状で形成され、2つの側辺が交わる頂点が下側に位置する略三角形状であることを特徴としている。
【選択図】図6
特許請求の範囲
【請求項1】
汚物を受けるボウル部と、
このボウル部に洗浄水を吐水して旋回流を形成する吐水部と、

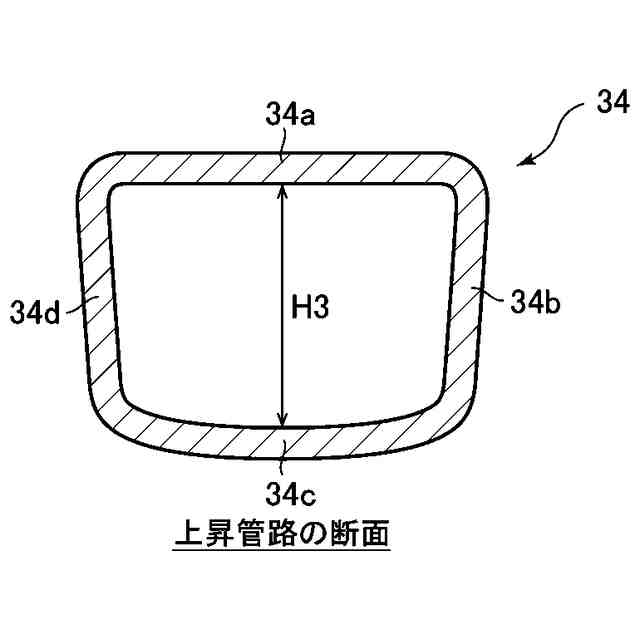

前記ボウル部に接続され前記ボウル部から下方へ延びる下降管路及びこの下降管路に接続され下降管路から上方へ延びる上昇管路を含む排水トラップ管路と、を有し、
前記下降管路は前記ボウル部との接続部に形成された入口部を備え、
前記下降管路は前記上昇管路との接続部に形成された出口部を備え、
前記下降管路の出口部側の下降管路の中心軸線に直交する断面が、上辺とこの上辺の両端から下方に向けて斜め内側に延びる2つの側辺を備え、上辺及び2つの側辺が円弧形状で形成され、前記2つの側辺が交わる頂点が下側に位置する略三角形状であることを特徴とする水洗大便器。
続きを表示(約 570 文字)
【請求項2】
前記下降管路の出口部側の略三角形の断面形状は、上辺の両端から下方に向けて斜め内側に延びる2つの側辺が、それぞれ、第1側辺とこの第1側辺から下方に延びる第2側辺を備え、前記第2側辺が前記第1側辺よりも内側に傾斜している、請求項1に記載の水洗大便器。
【請求項3】
前記略三角形の断面形状の前記第1側辺と前記第2側辺の接続点から下端までの高さ方向の長さは、前記略三角形の上端から前記接続点までの高さ方向の長さよりも長い、請求項2に記載の水洗大便器。
【請求項4】
前記下降管路の入口部の下降管路の中心軸線に直交する断面が、略四角形である、請求項1乃至3の何れか1項に記載の水洗大便器。
【請求項5】

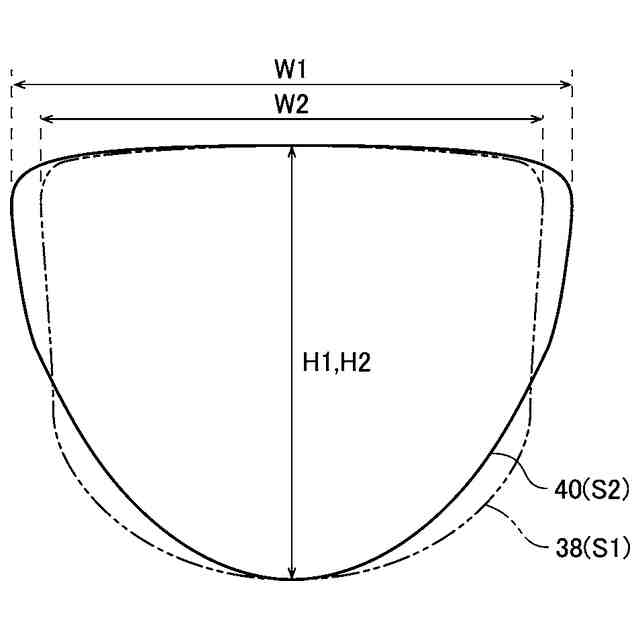

前記下降管路の前記入口部から前記出口部までの下降管路の中心軸線に直交する断面の面積は、略一定である、請求項1乃至4の何れか1項に記載の水洗大便器。
【請求項6】
前記下降管路の出口部の下降管路の中心軸線に直交する断面は、略三角形である、請求項1乃至5の何れか1項に記載の水洗大便器。
【請求項7】
前記下降管路の前記入口部から前記出口部までの下降管路の中心軸線に直交する断面の最大高さは、略一定である、請求項1乃至6の何れか1項に記載の水洗大便器。
発明の詳細な説明
【技術分野】
【0001】
本発明は、水洗大便器に係わり、特に、下降管路と上昇管路を含むトラップ管路を有する水洗大便器に関する。
続きを表示(約 2,400 文字)
【背景技術】
【0002】
水洗大便器には、ボウル部に下降管路と上昇管路を含む排水トラップ管路が接続され、ボウル部に排泄される汚物を洗浄水により排出するようになっている。
この排水トラップ管路の下降管路の中心軸線に直交する断面の形状には、種々の形状が採用されている。例えば、特許文献1の水洗大便器においては、排水トラップ管路の下降管路の入口部の断面は略三角形であり、出口部は略四角形形状であり、このような形状により、確実に浮遊汚物を排出するようにしている。
【0003】
さらに、特許文献2の水洗大便器においては、排水トラップ管路の下降管路の入口部及び出口部の断面の両方が略四角形であり、このような形状により、汚物や紙がつまりにくいようにしている。
【先行技術文献】
【特許文献】
【0004】
特開2014-51883号公報
特開2016-98491号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】

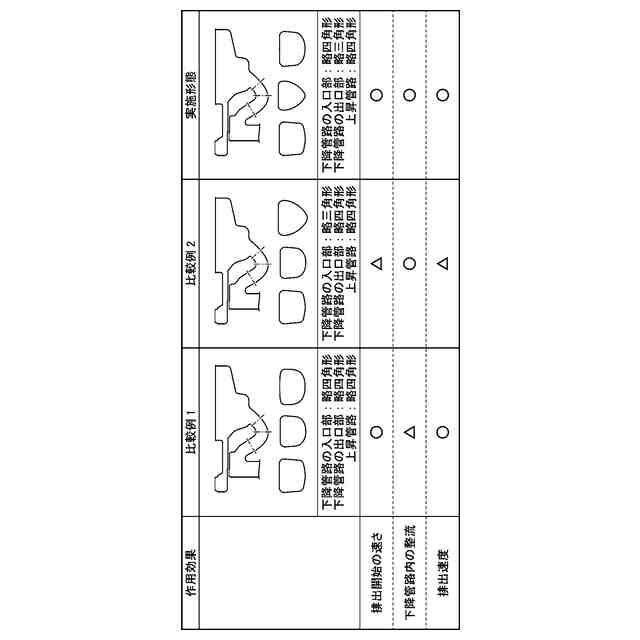

一方、水洗大便器の排水トラップ管路には、汚物の排出開始(初動)を早くし、排水トラップ管路内の整流を促進し、さらに、汚物の排出速度を早くすることが要望され、これらを両立させることができる水洗大便器が要望されている。
特に、排水トラップ管路内の整流を促進させて汚物を含む洗浄水が排水トラップ管路の下降管路から上昇管路に流れるときに生じるエネルギー損失を抑えることが重要である。これにより、汚物の排出性能を向上させることができる。
【0006】
そこで、本発明は、従来からの要請を満たすためになされたものであり、汚物を含む洗浄水が排水トラップ管路の下降管路から上昇管路に流れるときに生じるエネルギー損失を抑えることにより汚物の排出性能を向上させることができる水洗大便器を提供することを目的としている。
【課題を解決するための手段】
【0007】
上記の目的を達成するために、本発明は、汚物を受けるボウル部と、このボウル部に洗浄水を吐水して旋回流を形成する吐水部と、ボウル部に接続されボウル部から下方へ延びる下降管路及びこの下降管路に接続され下降管路から上方へ延びる上昇管路を含む排水トラップ管路と、を有し、下降管路はボウル部との接続部に形成された入口部を備え、下降管路は上昇管路との接続部に形成された出口部を備え、下降管路の出口部側の下降管路の中心軸線に直交する断面が、上辺とこの上辺の両端から下方に向けて斜め内側に延びる2つの側辺を備え、上辺及び2つの側辺が円弧形状で形成され、2つの側辺が交わる頂点が下側に位置する略三角形状であることを特徴としている。
このように構成された本発明においては、下降管路の出口部側の下降管路の中心軸線に直交する断面が、上辺とこの上辺の両端から下方に向けて斜め内側に延びる2つの側辺を備え、上辺及び2つの側辺が円弧形状で形成され、2つの側辺が交わる頂点が下側に位置する略三角形状であるので、ボウル部で生じた旋回流が排水トラップ管路の下降管路に流入するとき旋回状態が保持されており、この旋回流が、断面が略三角形状の下降管路の出口部側において、略三角形の2つの側辺に沿って流れることにより整流され、これにより、汚物を含む洗浄水が下降管路から上昇管路に流れるときに生じるエネルギー損失を抑えることができる。また、洗浄水が整流されることにより、汚物の搬出速度を早くすることができる。さらに、下降管路の出口部側において、汚物を含む洗浄水が下方に向けて斜め内側に延びる2つの側辺に沿って流れることにより上方に向いた流れとなるので、下降管路から上昇管路に流れるときの整流がより効果的に行われる。この結果、本発明によれば、汚物排出性能が向上する。
【0008】

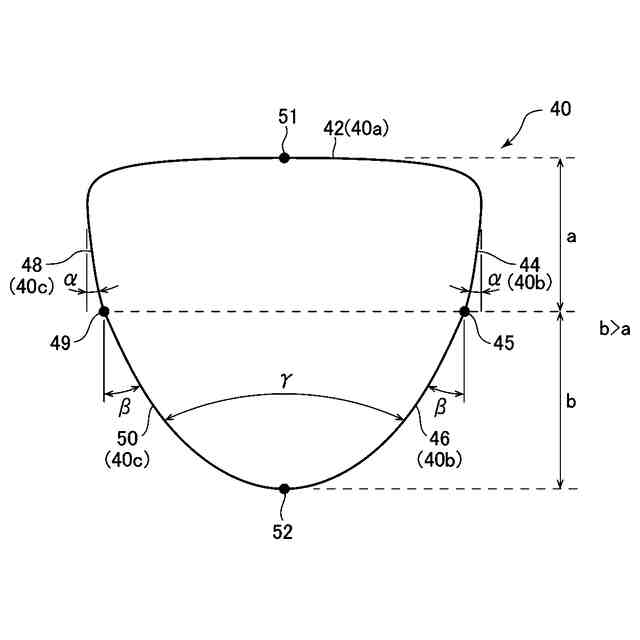

本発明において、好ましくは、下降管路の出口部側の略三角形の断面形状は、上辺の両端から下方に向けて斜め内側に延びる2つの側辺が、それぞれ、第1側辺とこの第1側辺から下方に延びる第2側辺を備え、第2側辺が第1側辺よりも内側に傾斜している。
このように構成された本発明においては、略三角形の第2側辺が第1側辺よりも内側に傾斜しているので、より上方に向けて汚物を含む洗浄水を整流することができるので、汚物を含む洗浄水が下降管路から上昇管路に流れるときのエネルギー損失をより抑えることができ、さらに、略三角形の第1側辺が第2側面よりも内側に傾斜していないので、その分、下降管路の出口部側の断面積を大きくとることができ、汚物搬出性能が向上する。
【0009】
本発明において、好ましくは、略三角形の断面形状の第1側辺と第2側辺の接続点から下端までの高さ方向の長さは、略三角形の上端から接続点までの高さ方向の長さよりも長い。
このように構成された本発明においては、略三角形の断面形状の第1側辺と第2側辺の接続点から下端までの高さ方向の長さが、略三角形の上端から接続点までの高さ方向の長さよりも長いので、第2側辺の長さが長くなり、その分整流が促進され、汚物を含む洗浄水が下降管路から上昇管路に流れるときのエネルギー損失を抑えることができる。
【0010】

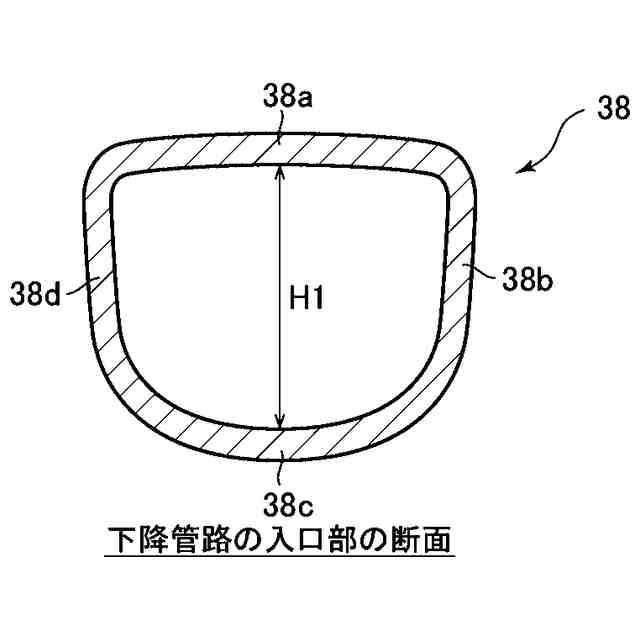

本発明において、好ましくは、下降管路の入口部の下降管路の中心軸線に直交する断面が、略四角形である。

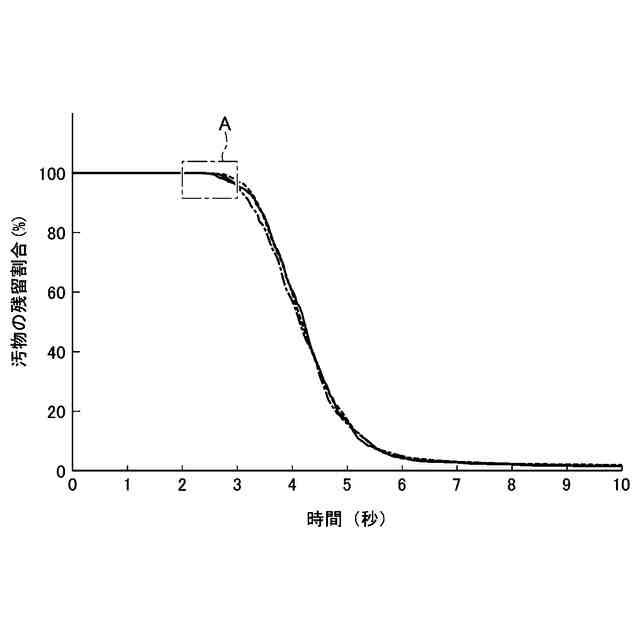

このように構成された本発明においては、下降管路の入口部の下降管路の中心軸線に直交する断面が略四角形であるため、下降管路の入口部の断面積が大きくなり、これにより、汚物を含む洗浄水の排出の開始(初動)を早めることができる。さらに、下降管路の出口部側の略三角形と組み合わせることにより、汚物の排出開始を早めることと整流を促進することを両立させることができる。
(【0011】以降は省略されています)
