特許ウォッチ

公開番号2025090650
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025034257,2022527251
出願日2025-03-05,2021-05-17
発明の名称機能パネル
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250610BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】利便性、有用性または信頼性に優れた新規な光機能デバイスを提供する。
【解決手段】発光機能と光電変換機能と第1の電極と第2の電極と光機能層とを有する光機能デバイスであって、発光機能は電気エネルギーを第1の光に変換し、第1の光は第1の発光スペクトルを備え、第1の発光スペクトルは第1の波長において最大ピークを示し、第1の発光スペクトルは第2の波長において最大ピークの80パーセントの強度を備える。また、光電変換機能は分光感度特性を備え、分光感度特性は第3の波長において、420nm以上720nm以下の範囲における最大感度を示し、分光感度特性は第4の波長において最大感度の80パーセントの感度を備える。第3の波長は第1の波長より第2の波長が位置する側に位置し、第4の波長は第3の波長より第1の波長が位置する側に位置する。

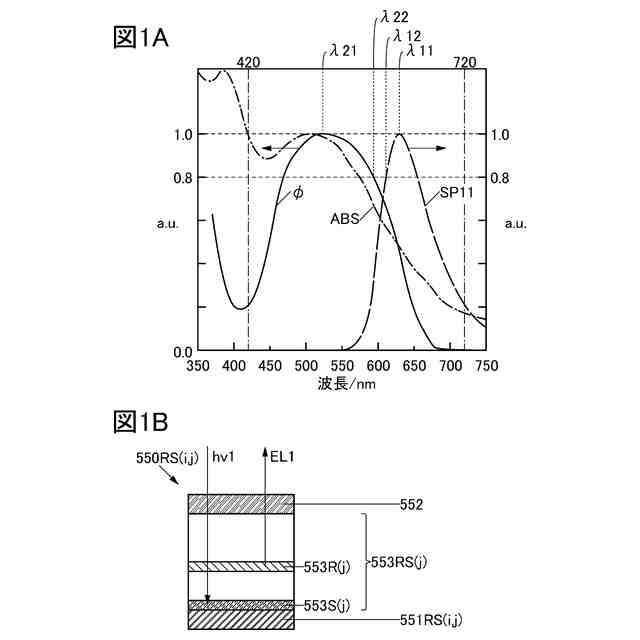

【選択図】図1

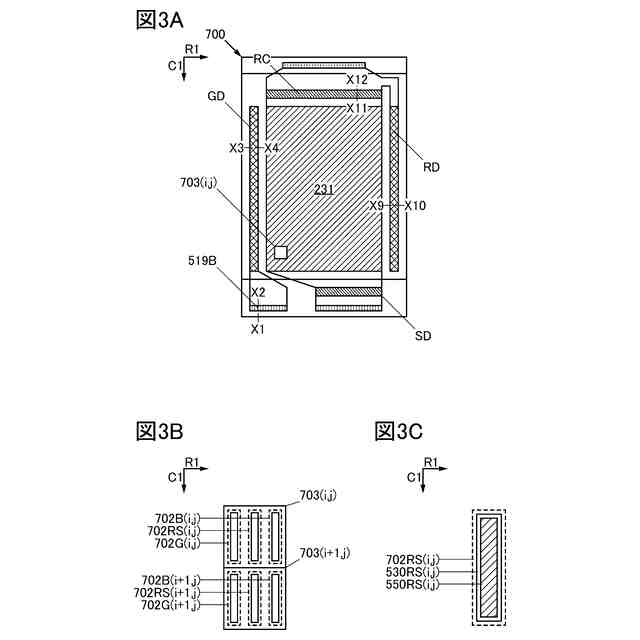

特許請求の範囲【請求項１】

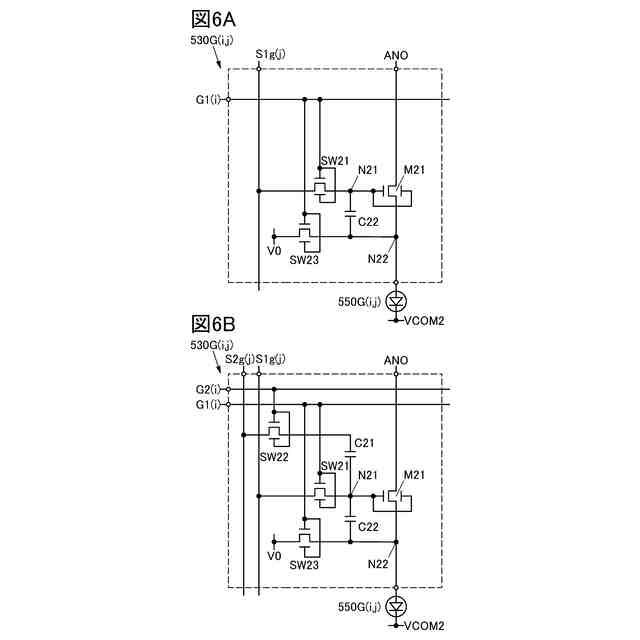

画素回路と、光機能デバイスと、を有し、
前記画素回路は、トランジスタを有し、

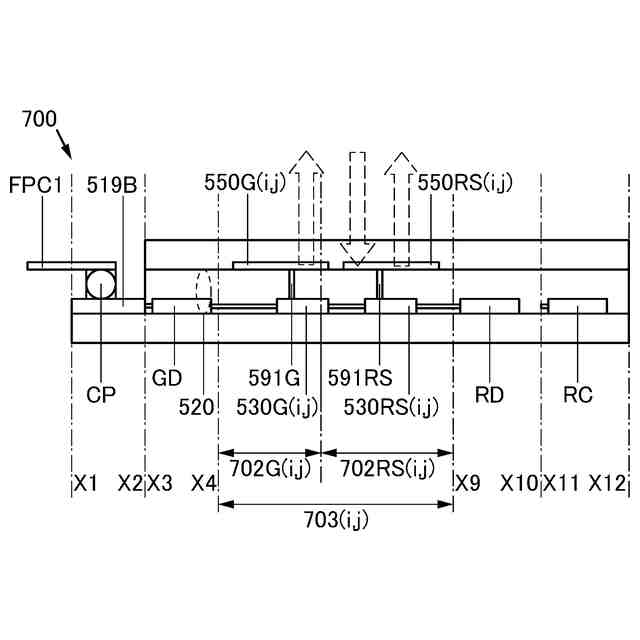

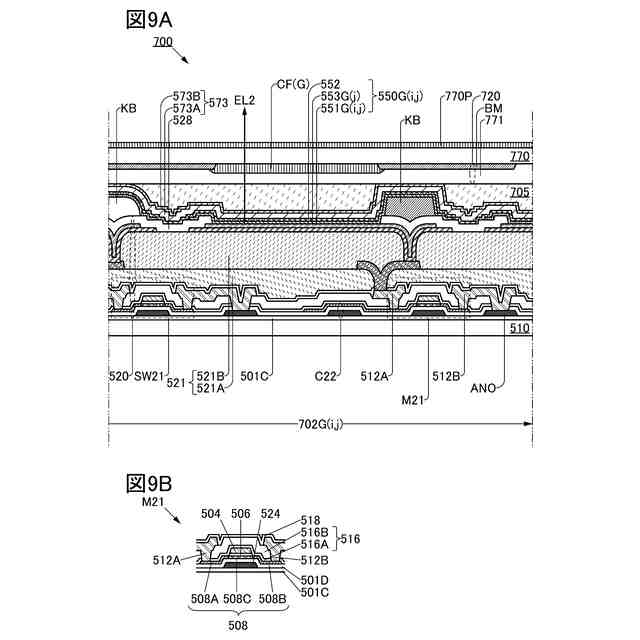

前記光機能デバイスは、第１の電極と、第２の電極と、前記第１の電極と前記第２の電極との間に位置する光機能層と、を有し、
前記光機能層は、第１の層と、第２の層と、を有し、
前記第１の層は、第１の光を含む光を射出し、
前記第２の層は、前記第１の層と重なる領域を有し、
前記第２の層は、光吸収性の材料を有し、
前記光機能デバイスは、発光機能と、光電変換機能と、を有し、
前記光機能デバイスは、前記トランジスタと電気的に接続され、
前記発光機能は、電気エネルギーを前記第１の光に変換し、
前記第１の光は、第１の発光スペクトルを備え、
前記第１の発光スペクトルは、第１の波長において最大ピークを示し、
前記最大ピークは第１の値を示し、
前記第１の発光スペクトルは、第２の波長において、前記第１の値の８０％の強度を備え、
前記光電変換機能は、分光感度特性を備え、
前記分光感度特性は、第３の波長において、４２０ｎｍ以上７２０ｎｍ以下の範囲における最大感度を示し、
前記分光感度特性は、第４の波長において、前記最大感度の８０％の感度を備え、
前記第３の波長は、前記第１の波長より前記第２の波長が位置する側に位置し、
前記第４の波長は、前記第３の波長より前記第１の波長が位置する側に位置し、
前記光吸収性の材料は、第１の吸収スペクトルを備え、
前記第１の吸収スペクトルは、前記分光感度特性と重なる領域を備える、機能パネル。
続きを表示（約 1,500 文字）【請求項２】
請求項１において、
前記第３の波長は、前記第１の波長より短い、機能パネル。
【請求項３】
請求項２において、
前記第２の波長は、前記第１の波長より短く、
前記第４の波長は、前記第３の波長より長く、
前記第４の波長は、前記第２の波長より短い、機能パネル。
【請求項４】
画素回路と、光機能デバイスと、を有し、
前記画素回路は、トランジスタを有し、
前記光機能デバイスは、第１の電極と、第２の電極と、前記第１の電極と前記第２の電極との間に位置する光機能層と、を有し、
前記光機能層は、第１の層と、第２の層と、を有し、
前記第１の層は、第１の光を含む光を射出し、
前記第２の層は、前記第１の層と重なる領域を有し、
前記第２の層は、光吸収性の材料を有し、
前記光機能デバイスは、発光機能と、光電変換機能と、を有し、
前記光機能デバイスは、前記トランジスタと電気的に接続され、
前記発光機能は、電気エネルギーを第１の光に変換し、
前記第１の光は、第１の発光スペクトルを備え、
前記第１の発光スペクトルは、第１の波長において最大ピークを示し、
前記光電変換機能は、分光感度特性を備え、
前記分光感度特性は、第３の波長において、４２０ｎｍ以上７２０ｎｍ以下の範囲における最大感度を示し、
前記第３の波長は、４２０ｎｍ以上前記第１の波長より短い波長域に位置し、
前記光吸収性の材料は、第１の吸収スペクトルを備え、
前記第１の吸収スペクトルは、前記分光感度特性と重なる領域を備える、機能パネル。
【請求項５】
請求項２乃至請求項４のいずれか一項において、
赤色の光を射出する機能と、
緑色の光を光電変換する機能と、を有する、機能パネル。
【請求項６】
画素回路と、光機能デバイスと、を有し、
前記画素回路は、トランジスタを有し、
前記光機能デバイスは、第１の電極と、第２の電極と、前記第１の電極と前記第２の電極との間に位置する光機能層と、を有し、
前記光機能層は、第１の層と、第２の層と、を有し、
前記第１の層は、発光性の材料を含み、
前記発光性の材料は、第２の光を発光する機能を備え、
前記第２の光は、第２のスペクトルを備え、
前記第２のスペクトルは、第５の波長において最大ピークを示し、
前記第２の層は、光吸収性の材料を含み、
前記光機能デバイスは、発光機能と、光電変換機能と、を有し、
前記光機能デバイスは、前記トランジスタと電気的に接続され、
前記光吸収性の材料は、第１の吸収スペクトルを備え、
前記第１の吸収スペクトルは、第６の波長において、４２０ｎｍ以上７２０ｎｍ以下の範囲における最大吸収を示し、
前記第６の波長は、４２０ｎｍ以上前記第５の波長より短い波長域にある、機能パネル。
【請求項７】
請求項６において、
前記第１の吸収スペクトルは、第７の波長において、吸収端を備え、
前記第７の波長は、前記第５の波長より短い、機能パネル。
【請求項８】
請求項６または請求項７において、
前記第２のスペクトルは、第８の波長において発光端を備え、
前記第８の波長は、前記第５の波長より短く、前記第６の波長より長い、機能パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、光機能デバイス、機能パネル、表示装置、入出力装置、情報処理装置または半導体装置に関する。
続きを表示（約 1,400 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
基板の絶縁表面と、絶縁表面に複数の撮像画素と、を有する撮像パネルが知られている（特許文献１）。そして、撮像画素は、マトリクス状に配置された可視光を透過する複数の窓、複数の窓の間に延在し信号を供給する格子状の光電変換素子および信号が供給される検知回路を備える。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－００５２８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、利便性、有用性または信頼性に優れた新規な光機能デバイスを提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な機能パネルを提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な表示装置を提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な入出力装置を提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な情報処理装置を提供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な情報処理装置の駆動方法を提供することを課題の一とする。または、新規な光機能デバイス、新規な機能パネル、新規な表示装置、入出力装置、情報処理装置、情報処理装置の駆動方法または新規な半導体装置を提供することを課題の一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
（１）本発明の一態様は、発光機能と、光電変換機能と、第１の電極と、第２の電極と、光機能層と、を有する光機能デバイスである。
【０００８】
発光機能は電気エネルギーを第１の光に変換し、第１の光は第１の発光スペクトルを備え、第１の発光スペクトルは第１の波長において最大ピークを示し、最大ピークは第１の値を示し、第１の発光スペクトルは、第２の波長において、第１の値の８０％の強度を備える。
【０００９】
光電変換機能は分光感度特性を備え、分光感度特性は第３の波長において、４２０ｎｍ以上７２０ｎｍ以下の範囲における最大感度を示し、分光感度特性は第４の波長において、最大感度の８０％の感度を備える。
【００１０】
第３の波長は第１の波長より第２の波長が位置する側に位置し、第４の波長は第３の波長より第１の波長が位置する側に位置する。
（【００１１】以降は省略されています）
