公開番号2025088103
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202567
出願日2023-11-30
発明の名称周波数シンセサイザ
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H03L 7/16 20060101AFI20250604BHJP(基本電子回路)
要約【課題】周波数シンセサイザの出力信号に含まれるスプリアスの信号強度を簡便に抑制できるようにする。
【解決手段】DDS信号を出力するDDSと、入力した信号の周波数を逓倍した第1逓倍信号を出力する第1逓倍器と、第1逓倍信号を通過させる第1バンドパスフィルタと、入力した信号の周波数を第1逓倍信号の逓倍数とは異なる逓倍数で逓倍した第2逓倍信号を出力する第2逓倍器と、第2逓倍信号を通過させる第2バンドパスフィルタと、入力した第1制御信号に応じて、DDSと、第1逓倍器と第2逓倍器とのうちいずれか一方の逓倍器とを接続する第1切換部と、逓倍器とDDSとを接続するための第1制御信号を第1切換部に供給する制御部とを備える、周波数シンセサイザ。

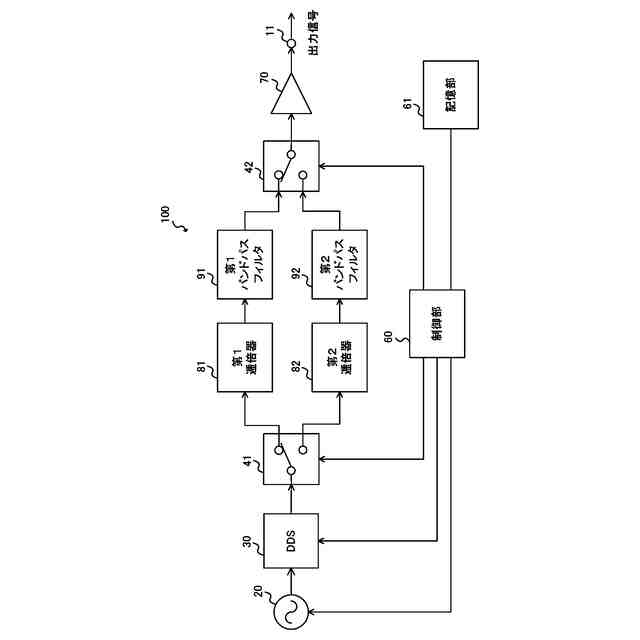

【選択図】図2

特許請求の範囲【請求項１】
ＤＤＳ信号を出力するＤＤＳと、
入力した信号の周波数を逓倍した第１逓倍信号を出力する第１逓倍器と、
前記第１逓倍器が出力した前記第１逓倍信号を通過させる第１バンドパスフィルタと、
入力した信号の周波数を前記第１逓倍信号の逓倍数とは異なる逓倍数で逓倍した第２逓倍信号を出力する第２逓倍器と、
前記第２逓倍器が出力した前記第２逓倍信号を通過させる第２バンドパスフィルタと、
入力した第１制御信号に応じて、前記ＤＤＳと、前記第１逓倍器と前記第２逓倍器とのうちいずれか一方の逓倍器とを接続する第１切換部と、
前記第１逓倍器と前記第２逓倍器とのうち、所定の設定周波数を出力するための前記ＤＤＳ信号を入力した場合に、所定の次数以下のスプリアスの周波数と前記設定周波数との周波数差が所定の離調周波数を超える逓倍信号を出力する逓倍器を特定し、特定した逓倍器と前記ＤＤＳとを接続するための前記第１制御信号を前記第１切換部に供給する制御部と
を備える、周波数シンセサイザ。
続きを表示（約 800 文字）【請求項２】
入力した第２制御信号に応じて、前記第１バンドパスフィルタと前記第２バンドパスフィルタのうちいずれか一方のフィルタと当該周波数シンセサイザの出力部とを接続する第２切換部を更に備え、
前記制御部は、前記第１切換部が前記ＤＤＳと接続した逓倍器に接続されているフィルタと、前記出力部とを接続するための前記第２制御信号を前記第２切換部に供給する、
請求項１に記載の周波数シンセサイザ。
【請求項３】
前記第１逓倍器と前記第２逓倍器とのうち、前記設定周波数に対応して予め特定した逓倍器の情報を前記設定周波数に対応づけて記憶する記憶部を更に備え、
前記制御部は、前記設定周波数に対応する逓倍器の情報を前記記憶部から読み出して、逓倍信号を出力する逓倍器を特定する、
請求項１に記載の周波数シンセサイザ。
【請求項４】
所定の前記離調周波数は、前記第１バンドパスフィルタ及び前記第２バンドパスフィルタの通過周波数帯域の半値幅よりも大きい周波数である、請求項１に記載の周波数シンセサイザ。
【請求項５】

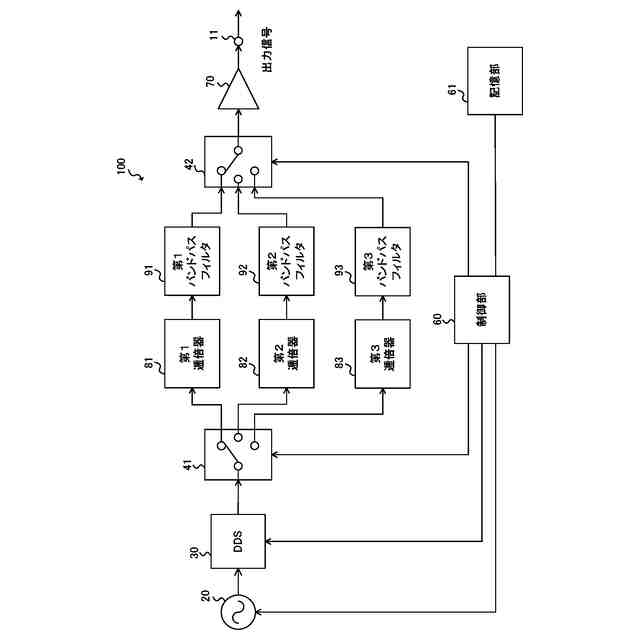

前記第１逓倍器及び前記第２逓倍器の逓倍数とは異なる逓倍数の１又は複数の逓倍器と、
１又は複数の前記逓倍器にそれぞれ接続されている１又は複数のバンドパスフィルタと
を更に備え、
前記第１切換部は、前記第１制御信号に応じて、前記ＤＤＳと、前記第１逓倍器から第Ｎ逓倍器のうちいずれか１つの前記逓倍器とを接続し（Ｎは３以上の整数）、
前記制御部は、前記第１逓倍器から前記第Ｎ逓倍器のうち、前記周波数差が所定の前記離調周波数を超える信号を出力する前記逓倍器と、前記ＤＤＳとを接続するための前記第１制御信号を前記第１切換部に供給する、
請求項１から４のいずれか一項に記載の周波数シンセサイザ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、周波数シンセサイザに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ダイレクトデジタルシンセサイザ（ＤＤＳ：Direct Digital Synthesizer）を用いて、所定の複数の周波数の信号を切り換えて出力する周波数シンセサイザが知られている（例えば、特許文献１及び特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１７６６６７号公報
特開２０１６－７６９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

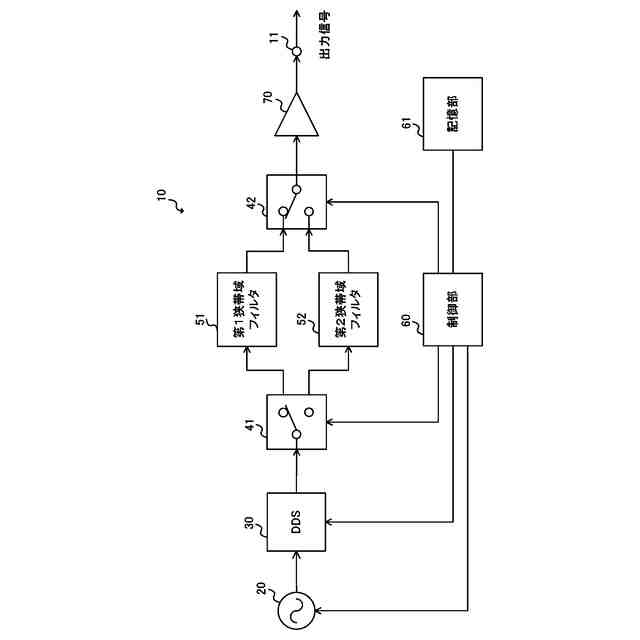

ＤＤＳの出力信号には、当該信号の周波数の高調波に起因するスプリアスが含まれている。スプリアスは、エイリアシングにより、ＤＤＳの出力信号の周波数の近傍に発生することがある。この場合、ＳＡＷフィルタ等の通過帯域が数ＭＨｚ程度の狭帯域フィルタを用いても、スプリアスの信号強度を低減させることが困難になることがあり、当該出力信号に基づいて動作する機器の性能劣化等を引き起こすおそれがあった。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、周波数シンセサイザの出力信号に含まれるスプリアスの信号強度を簡便に抑制できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様においては、ＤＤＳ信号を出力するＤＤＳと、入力した信号の周波数を逓倍した第１逓倍信号を出力する第１逓倍器と、前記第１逓倍器が出力した前記第１逓倍信号を通過させる第１バンドパスフィルタと、入力した信号の周波数を前記第１逓倍信号の逓倍数とは異なる逓倍数で逓倍した第２逓倍信号を出力する第２逓倍器と、前記第２逓倍器が出力した前記第２逓倍信号を通過させる第２バンドパスフィルタと、入力した第１制御信号に応じて、前記ＤＤＳと、前記第１逓倍器と前記第２逓倍器とのうちいずれか一方の逓倍器とを接続する第１切換部と、前記第１逓倍器と前記第２逓倍器とのうち、所定の設定周波数を出力するための前記ＤＤＳ信号を入力した場合に、所定の次数以下のスプリアスの周波数と前記設定周波数との周波数差が所定の離調周波数を超える逓倍信号を出力する逓倍器を特定し、特定した逓倍器と前記ＤＤＳとを接続するための前記第１制御信号を前記第１切換部に供給する制御部とを備える、周波数シンセサイザを提供する。
【０００７】
前記周波数シンセサイザは、入力した第２制御信号に応じて、前記第１バンドパスフィルタと前記第２バンドパスフィルタのうちいずれか一方のフィルタと当該周波数シンセサイザの出力部とを接続する第２切換部を更に備え、前記制御部は、前記第１切換部が前記ＤＤＳと接続した逓倍器に接続されているフィルタと、前記出力部とを接続するための前記第２制御信号を前記第２切換部に供給してもよい。
【０００８】
前記周波数シンセサイザは、前記第１逓倍器と前記第２逓倍器とのうち、前記設定周波数に対応して予め特定した逓倍器の情報を前記設定周波数に対応づけて記憶する記憶部を更に備え、前記制御部は、前記設定周波数に対応する逓倍器の情報を前記記憶部から読み出して、逓倍信号を出力する逓倍器を特定してもよい。
【０００９】
所定の前記離調周波数は、前記第１バンドパスフィルタ及び前記第２バンドパスフィルタの通過周波数帯域の半値幅よりも大きい周波数であってもよい。
【００１０】
前記周波数シンセサイザは、前記第１逓倍器及び前記第２逓倍器の逓倍数とは異なる逓倍数の１又は複数の逓倍器と、１又は複数の前記逓倍器にそれぞれ接続されている１又は複数のバンドパスフィルタとを更に備え、前記第１切換部は、前記第１制御信号に応じて、前記ＤＤＳと、前記第１逓倍器から第Ｎ逓倍器のうちいずれか１つの逓倍器とを接続し（Ｎは３以上の整数）、前記制御部は、前記第１逓倍器から前記第Ｎ逓倍器のうち、前記周波数差が所定の前記離調周波数を超える信号を出力する前記逓倍器と、前記ＤＤＳとを接続するための前記第１制御信号を前記第１切換部に供給してもよい。
【発明の効果】
