公開番号2025088091
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202548
出願日2023-11-30
発明の名称周波数シンセサイザのスプリアスを低減させる方法及びプログラム
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H03L 7/16 20060101AFI20250604BHJP(基本電子回路)
要約【課題】周波数シンセサイザの出力信号に含まれるスプリアスの信号強度を簡便に抑制できるようにする。
【解決手段】周波数シンセサイザから出力される出力信号に発生するM次スプリアスの周波数と出力信号の周波数との周波数差を特定してプロットした第1スプリアス特性データを生成するステップと、出力信号の周波数ごとに周波数差が最も小さくなるデータを抽出して、第2スプリアス特性データを生成するステップと、複数の逓倍器に対応する複数の前記第2スプリアス特性データを生成するステップと、出力信号の周波数ごとに周波数差が最も大きくなるデータを抽出して、第3スプリアス特性データを生成するステップと、DDSに接続する逓倍器を特定するステップとを有する、方法。
【選択図】図4

特許請求の範囲【請求項１】
コンピュータが実行する周波数シンセサイザのスプリアスを低減させる方法であって、
前記周波数シンセサイザは、
クロック信号を出力するクロック信号源と、
前記クロック信号源から出力された前記クロック信号に基づいてＤＤＳ信号を出力するＤＤＳと、
互いに異なる逓倍数で入力した信号の周波数を逓倍する複数の逓倍器と、
複数の前記逓倍器のそれぞれに接続されている複数のバンドパスフィルタと、
入力した第１制御信号に応じて、前記ＤＤＳと、複数の前記逓倍器のうちいずれか１つの逓倍器とを接続する第１切換部と
を備え、
前記スプリアスを低減させる方法は、

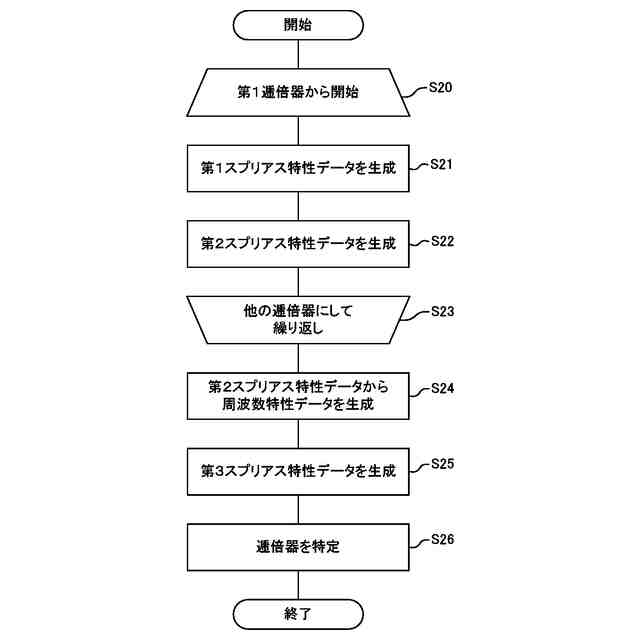

前記周波数シンセサイザから出力される出力信号の周波数に対する、前記ＤＤＳ信号に含まれる所定の次数以下のＭ次高調波（Ｍは２以上かつ所定の数以下の整数）に起因して前記出力信号に発生するＭ次スプリアスの周波数と前記出力信号の周波数との周波数差を特定してプロットした第１スプリアス特性データを生成するステップと、
前記第１スプリアス特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も小さくなるデータを抽出して、第２スプリアス特性データを生成するステップと、
複数の前記逓倍器ごとに、前記第１スプリアス特性データを生成するステップと前記第２スプリアス特性データを生成するステップとを繰り返して、複数の前記逓倍器に対応する複数の前記第２スプリアス特性データを生成するステップと、
複数の前記第２スプリアス特性データを同一のグラフに描画した周波数特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も大きくなるデータを抽出して、第３スプリアス特性データを生成するステップと、
前記第３スプリアス特性データに基づき、複数の前記逓倍器のうち、前記周波数シンセサイザの前記出力信号の周波数に対応して前記ＤＤＳに接続する前記逓倍器を特定するステップと
を有する、方法。
続きを表示（約 750 文字）【請求項２】
前記逓倍器を特定するステップにおいて、前記第３スプリアス特性データのうち前記周波数差が最大値を示すデータに対応する信号を出力する前記逓倍器を、前記ＤＤＳに接続する前記逓倍器として特定する、請求項１に記載の方法。
【請求項３】
前記逓倍器を特定するステップにおいて、前記第３スプリアス特性データのうち前記周波数差が所定の離調周波数を超えるデータに対応する信号を出力する前記逓倍器を、前記ＤＤＳに接続する前記逓倍器として特定する、請求項１に記載の方法。
【請求項４】
所定の前記離調周波数は、複数の前記バンドパスフィルタの通過周波数帯域の半値幅よりも大きい周波数である、請求項３に記載の方法。
【請求項５】

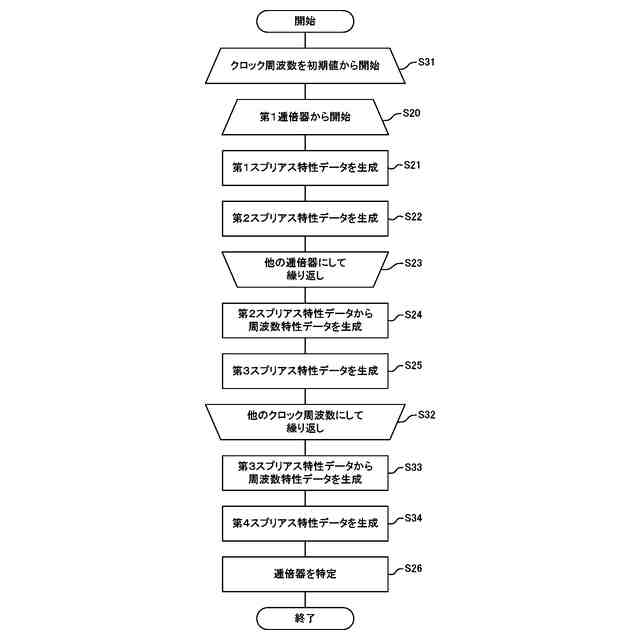

前記第１スプリアス特性データを生成するステップ、前記第２スプリアス特性データを生成するステップ、及び前記第３スプリアス特性データを生成するステップを、所定の複数のクロック周波数ごとに実行して複数の前記第３スプリアス特性データを生成するステップと、
複数の前記第３スプリアス特性データを同一のグラフに描画した周波数特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も大きくなるデータを抽出して、第４スプリアス特性データを生成するステップと、
前記第４スプリアス特性データに基づき、複数の前記逓倍器のうち、前記周波数シンセサイザの前記出力信号の周波数に対応して前記ＤＤＳに接続する前記逓倍器を特定するステップと
を更に有する、請求項１に記載の方法。
【請求項６】
コンピュータにより実行されると、前記コンピュータに請求項１から５のいずれか一項に記載の方法を実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、周波数シンセサイザのスプリアスを低減させる方法及びプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ダイレクトデジタルシンセサイザ（ＤＤＳ：Direct Digital Synthesizer）を用いて、所定の複数の周波数の信号を切り換えて出力する周波数シンセサイザが知られている（例えば、特許文献１及び特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１７６６６７号公報
特開２０１６－７６９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＤＤＳの出力信号には、当該信号の周波数の高調波に起因するスプリアスが含まれている。スプリアスは、エイリアシングにより、ＤＤＳの出力信号の周波数の近傍に発生することがある。この場合、ＳＡＷフィルタ等の通過帯域が数ＭＨｚ程度の狭帯域フィルタを用いても、スプリアスの信号強度を低減させることが困難になることがあり、当該出力信号に基づいて動作する機器の性能劣化等を引き起こすおそれがあった。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、周波数シンセサイザの出力信号に含まれるスプリアスの信号強度を簡便に抑制できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様においては、コンピュータが実行する周波数シンセサイザのスプリアスを低減させる方法であって、前記周波数シンセサイザは、クロック信号を出力するクロック信号源と、前記クロック信号源から出力された前記クロック信号に基づいてＤＤＳ信号を出力するＤＤＳと、互いに異なる逓倍数で入力した信号の周波数を逓倍する複数の逓倍器と、複数の前記逓倍器のそれぞれに接続されている複数のバンドパスフィルタと、入力した第１制御信号に応じて、前記ＤＤＳと、複数の前記逓倍器のうちいずれか１つの逓倍器とを接続する第１切換部とを備え、前記スプリアスを低減させる方法は、前記周波数シンセサイザから出力される出力信号の周波数に対する、前記ＤＤＳ信号に含まれる所定の次数以下のＭ次高調波（Ｍは２以上かつ所定の数以下の整数）に起因して前記出力信号に発生するＭ次スプリアスの周波数と前記出力信号の周波数との周波数差を特定してプロットした第１スプリアス特性データを生成するステップと、前記第１スプリアス特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も小さくなるデータを抽出して、第２スプリアス特性データを生成するステップと、複数の前記逓倍器ごとに、前記第１スプリアス特性データを生成するステップと前記第２スプリアス特性データを生成するステップとを繰り返して、複数の前記逓倍器に対応する複数の前記第２スプリアス特性データを生成するステップと、複数の前記第２スプリアス特性データを同一のグラフに描画した周波数特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も大きくなるデータを抽出して、第３スプリアス特性データを生成するステップと、前記第３スプリアス特性データに基づき、複数の前記逓倍器のうち、前記周波数シンセサイザの前記出力信号の周波数に対応して前記ＤＤＳに接続する前記逓倍器を特定するステップとを有する、方法を提供する。
【０００７】
前記逓倍器を特定するステップにおいて、前記第３スプリアス特性データのうち前記周波数差が最大値を示すデータに対応する信号を出力する前記逓倍器を、前記ＤＤＳに接続する前記逓倍器として特定してもよい。
【０００８】
前記逓倍器を特定するステップにおいて、前記第３スプリアス特性データのうち前記周波数差が所定の離調周波数を超えるデータに対応する信号を出力する前記逓倍器を、前記ＤＤＳに接続する前記逓倍器として特定してもよい。
【０００９】
所定の前記離調周波数は、複数の前記バンドパスフィルタの通過周波数帯域の半値幅よりも大きい周波数であってもよい。
【００１０】
前記方法は、前記第１スプリアス特性データを生成するステップ、前記第２スプリアス特性データを生成するステップ、及び前記第３スプリアス特性データを生成するステップを、所定の複数のクロック周波数ごとに実行して複数の前記第３スプリアス特性データを生成するステップと、複数の前記第３スプリアス特性データを同一のグラフに描画した周波数特性データにおいて、前記出力信号の周波数ごとに前記周波数差が最も大きくなるデータを抽出して、第４スプリアス特性データを生成するステップと、前記第４スプリアス特性データに基づき、複数の前記逓倍器のうち、前記周波数シンセサイザの前記出力信号の周波数に対応して前記ＤＤＳに接続する前記逓倍器を特定するステップとを更に有してもよい。
（【００１１】以降は省略されています）
