公開番号2025088028
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202442
出願日2023-11-30
発明の名称データ取得方法、データ取得装置、および、プログラム
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類G06F 30/27 20200101AFI20250604BHJP(計算;計数)
要約【課題】所望の緩衝材をより簡易に設計するための技術を提供する。
【解決手段】データ取得方法は、衝撃応答スペクトルに関する衝撃応答データと、応力ひずみ曲線に関する応力ひずみデータと、の少なくともいずれかを含む入力データを取得する第1工程と、(i)緩衝材によって保護される物体の衝撃加速度を表す加速度波形と、物体の衝撃応答スペクトルと、を関連付けた第1関連データを用いて、取得された衝撃応答データに応じた加速度波形を表す第1目的データを取得する第1取得工程と、(ii)緩衝材の形状データと、緩衝材の応力ひずみ曲線と、を関連付けた第2関連データを用いて、入力された応力ひずみデータに応じた形状データを表す第2目的データを取得する第2取得工程と、の少なくとも一方を実行する第2工程と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
衝撃応答スペクトルに関する衝撃応答データと、応力ひずみ曲線に関する応力ひずみデータと、の少なくともいずれかを含む入力データを取得する第１工程と、
（ｉ）緩衝材によって保護される物体の衝撃加速度を表す加速度波形と、前記物体の前記衝撃応答スペクトルと、を関連付けた第１関連データを用いて、取得された前記衝撃応答データに応じた前記加速度波形を表す第１目的データを取得する第１取得工程と、（ｉｉ）前記緩衝材の形状データと、前記緩衝材の前記応力ひずみ曲線と、を関連付けた第２関連データを用いて、入力された前記応力ひずみデータに応じた前記形状データを表す第２目的データを取得する第２取得工程と、の少なくとも一方を実行する第２工程と、を備える、データ取得方法。
続きを表示（約 2,600 文字）【請求項２】
請求項１に記載のデータ取得方法であって、
前記第１取得工程では、前記衝撃応答データに対応する前記衝撃応答スペクトルである対応スペクトルが前記第１関連データに含まれる場合、前記対応スペクトルに関連付けられた前記加速度波形を前記第１関連データから抽出することによって、前記第１目的データを取得し、
前記第２取得工程では、前記応力ひずみデータに対応する前記応力ひずみ曲線である対応曲線が前記第２関連データに含まれる場合、前記対応曲線に関連付けられた前記形状データを前記第２関連データから抽出することによって、前記第２目的データを取得する、データ取得方法。
【請求項３】
請求項２に記載のデータ取得方法であって、
前記対応スペクトルは、前記物体に応じて予め定められた振動数範囲において、前記衝撃応答データとの間の差異が予め定められた程度以下の前記衝撃応答スペクトルである、データ取得方法。
【請求項４】
請求項１に記載のデータ取得方法であって、
前記第１取得工程では、
前記加速度波形と前記衝撃応答スペクトルとを学習データとして機械学習させた第１算出モデルを用いて、前記第１算出モデルに入力された前記衝撃応答データと前記第１関連データに含まれる前記衝撃応答スペクトルとの間の類似度である第１類似度を算出し、
前記第１類似度が予め定められた類似度以上の前記衝撃応答スペクトルに関連付けられた前記加速度波形を前記第１関連データから抽出することによって、前記第１目的データを取得し、
前記第２取得工程では、
前記応力ひずみデータと前記形状データとを学習データとして機械学習させた第２算出モデルを用いて、前記第２算出モデルに入力された前記応力ひずみデータと前記第２関連データに含まれる前記応力ひずみ曲線との間の類似度である第２類似度を算出し、
前記第２類似度が予め定められた類似度以上の前記応力ひずみ曲線に関連付けられた前記形状データを前記第２関連データから抽出することによって、前記第２目的データを取得する、データ取得方法。
【請求項５】
請求項４に記載のデータ取得方法であって、
前記第１取得工程では、前記物体に応じて予め定められた振動数範囲において、前記第１類似度を判定する、データ取得方法。
【請求項６】
請求項３又は５に記載のデータ取得方法であって、
前記振動数範囲は、ユーザーによる指定に基づいて決定される、データ取得方法。
【請求項７】
請求項１に記載のデータ取得方法であって、
前記第１取得工程では、前記第１関連データを学習データとして用いて機械学習させた第１生成モデルを用いて、前記衝撃応答データに応じた前記加速度波形を生成することによって、前記第１目的データを取得し、
前記第２取得工程では、前記第２関連データを学習データとして用いて機械学習させた第２生成モデルを用いて、前記応力ひずみデータに応じた前記形状データを生成することによって、前記第２目的データを取得する、データ取得方法。
【請求項８】
請求項２に記載のデータ取得方法であって、
前記第１取得工程では、前記衝撃応答データに対応する前記衝撃応答スペクトルが前記第１関連データに含まれない場合、
前記加速度波形と前記衝撃応答スペクトルとを学習データとして機械学習させた第１算出モデルを用いて、前記第１算出モデルに入力された前記衝撃応答データと前記第１関連データに含まれる前記衝撃応答スペクトルとの間の類似度である第１類似度を算出し、
前記第１類似度が予め定められた類似度以上の前記衝撃応答スペクトルに関連付けられた前記加速度波形を前記第１関連データから抽出することによって、前記第１目的データを取得し、
前記第２取得工程では、前記応力ひずみデータに対応する前記応力ひずみ曲線が前記第２関連データに含まれない場合、
前記応力ひずみデータと前記形状データとを学習データとして機械学習させた第２算出モデルを用いて、前記第２算出モデルに入力された前記応力ひずみデータと前記第２関連データに含まれる前記応力ひずみ曲線との間の類似度である第２類似度を算出し、
前記第２類似度が予め定められた類似度以上の前記応力ひずみ曲線に関連付けられた前記形状データを前記第２関連データから抽出することによって、前記第２目的データを取得する、
データ取得方法。
【請求項９】
請求項８に記載のデータ取得方法であって、
前記第１取得工程において、前記第１算出モデルによって前記衝撃応答スペクトルが抽出されない場合、前記第１関連データを学習データとして用いて機械学習させた第１生成モデルを用いて、前記衝撃応答データに応じた前記加速度波形を生成することによって、前記第１目的データを取得し、
前記第２取得工程において、前記第２算出モデルによって前記応力ひずみ曲線が抽出されない場合、前記第２関連データを学習データとして用いて機械学習させた第２生成モデルを用いて、前記応力ひずみデータに応じた前記形状データを生成することによって、前記第２目的データを取得する、データ取得方法。
【請求項１０】
請求項２に記載のデータ取得方法であって、
前記第１取得工程では、前記衝撃応答データに対応する前記衝撃応答スペクトルが前記第１関連データに含まれない場合、前記第１関連データを学習データとして用いて機械学習させた第１生成モデルを用いて、前記衝撃応答データに応じた前記加速度波形を生成することによって、前記第１目的データを取得し、
前記第２取得工程では、前記応力ひずみデータに対応する前記応力ひずみ曲線が前記第２関連データに含まれない場合、前記第２関連データを学習データとして用いて機械学習させた第２生成モデルを用いて、前記応力ひずみデータに応じた前記形状データを生成することによって、前記第２目的データを取得する、データ取得方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、データ取得方法、データ取得装置、および、プログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、衝撃緩衝材の衝撃吸収性能を高めるための技術が開示されている。特許文献１の技術では、衝撃緩衝材を圧縮した場合の応力ひずみ曲線において、ひずみが増えても応力が略一定となる所謂プラトー領域が広くなるように衝撃緩衝材を構成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１９１８４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、緩衝材によって保護される保護対象や、緩衝材が使用される使用状況が多様化しており、多様な緩衝材を設計するニーズが高まっている。したがって、所望の緩衝材をより簡易に設計するための技術が望まれている。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、データ取得方法が提供される。このデータ取得方法は、衝撃応答スペクトルに関する衝撃応答データと、応力ひずみ曲線に関する応力ひずみデータと、の少なくともいずれかを含む入力データを取得する第１工程と、（ｉ）緩衝材によって保護される物体の衝撃加速度を表す加速度波形と、前記物体の前記衝撃応答スペクトルと、を関連付けた第１関連データを用いて、取得された前記衝撃応答データに応じた前記加速度波形を表す第１目的データを取得する第１取得工程と、（ｉｉ）前記緩衝材の形状データと、前記緩衝材の前記応力ひずみ曲線と、を関連付けた第２関連データを用いて、入力された前記応力ひずみデータに応じた前記形状データを表す第２目的データを取得する第２取得工程と、の少なくとも一方を実行する第２工程と、を備える。
【０００６】
本開示の第２の形態によれば、データ取得装置が提供される。このデータ取得装置は、衝撃応答スペクトルに関する衝撃応答データと、応力ひずみ曲線に関する応力ひずみデータと、の少なくともいずれかを含む入力データを取得する入力データ取得部と、（ｉ）緩衝材によって保護される物体の衝撃加速度を表す加速度波形と、前記物体の前記衝撃応答スペクトルと、を関連付けた第１関連データを用いて、取得された前記衝撃応答データに応じた前記加速度波形を表す第１目的データを取得する第１取得処理と、（ｉｉ）前記緩衝材の形状データと、前記緩衝材の前記応力ひずみ曲線と、を関連付けた第２関連データを用いて、入力された前記応力ひずみデータに応じた前記形状データを表す第２目的データを取得する第２取得処理と、の少なくとも一方を実行する目的データ取得部と、を備える。
【０００７】
本開示の第３の形態によれば、プログラムが提供される。このプログラムは、衝撃応答スペクトルに関する衝撃応答データと、応力ひずみ曲線に関する応力ひずみデータと、の少なくともいずれかを含む入力データ取得する機能と、（ｉ）緩衝材によって保護される物体の衝撃加速度を表す加速度波形と、前記物体の前記衝撃応答スペクトルと、を関連付けた第１関連データを用いて、取得された前記衝撃応答データに応じた前記加速度波形を表す第１目的データを取得する第１取得処理と、（ｉｉ）前記緩衝材の形状データと、前記緩衝材の前記応力ひずみ曲線と、を関連付けた第２関連データを用いて、入力された前記応力ひずみデータに応じた前記形状データを表す第２目的データを取得する第２取得処理と、の少なくとも一方を実行する機能と、をコンピューターに実現させる。
【図面の簡単な説明】
【０００８】
第１実施形態におけるデータ取得装置の概略構成を示すブロック図。

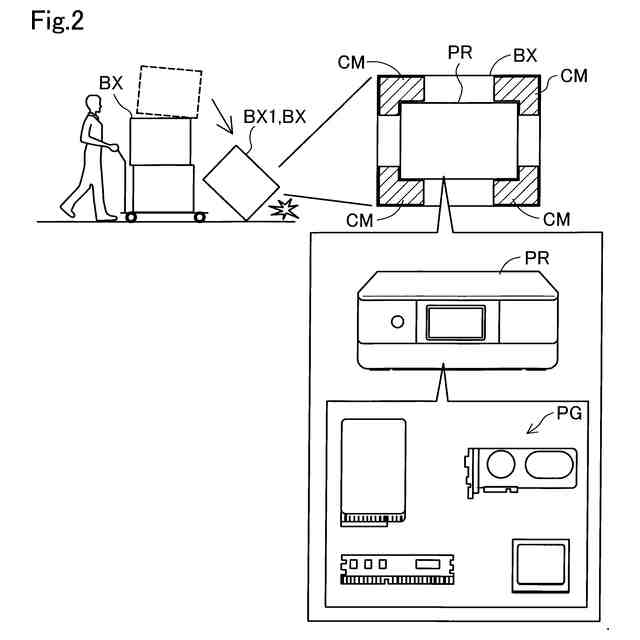

保護対象および緩衝材の例を説明する概念図。

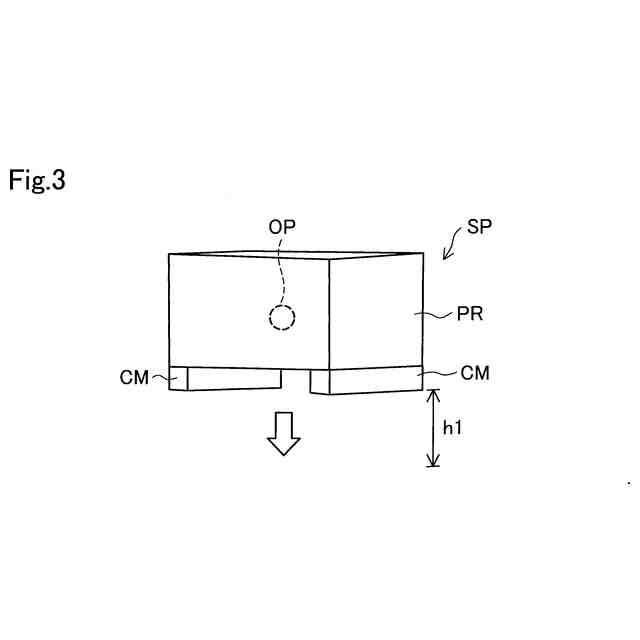

衝撃シミュレーションの例を説明する図。
応力ひずみ曲線と加速度波形と衝撃応答スペクトルの関係を説明する図。

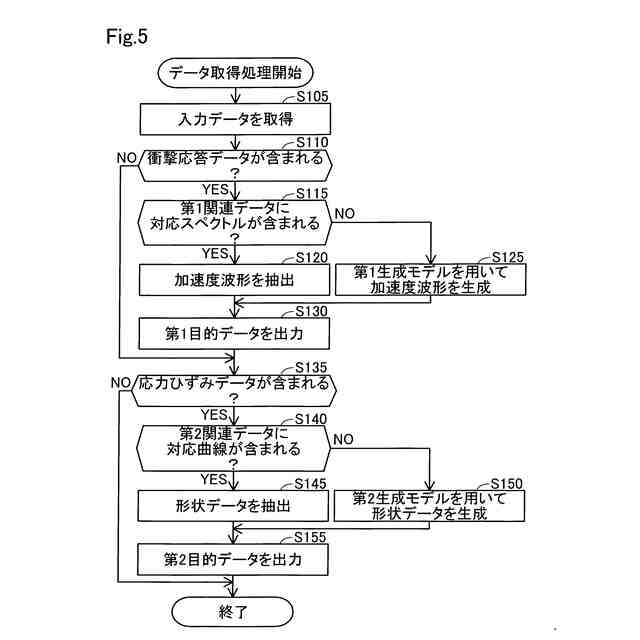

第１実施形態におけるデータ取得処理のフローチャート。

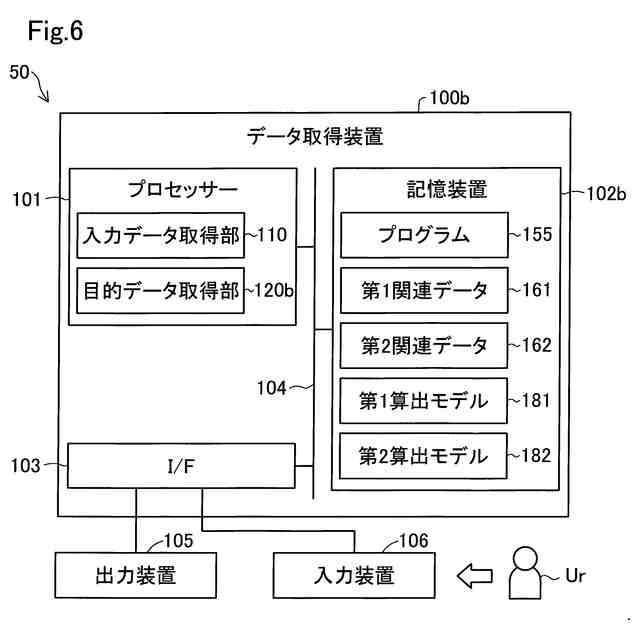

第２実施形態におけるデータ取得装置の概略構成を示すブロック図。

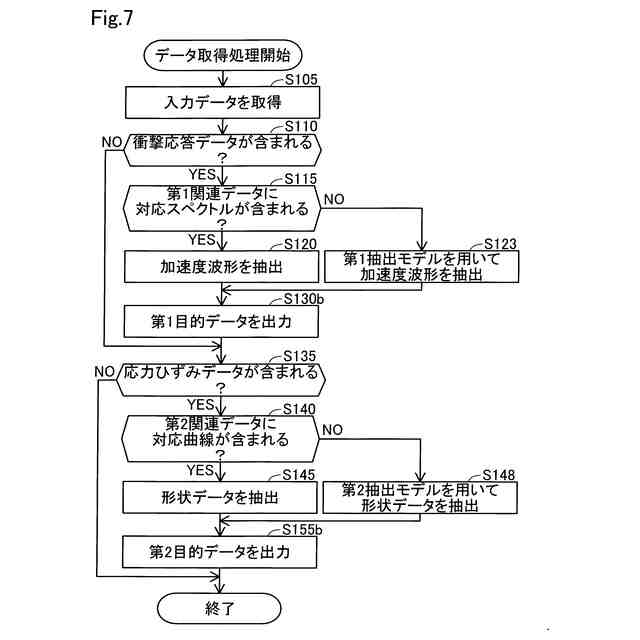

第２実施形態におけるデータ取得処理のフローチャート。

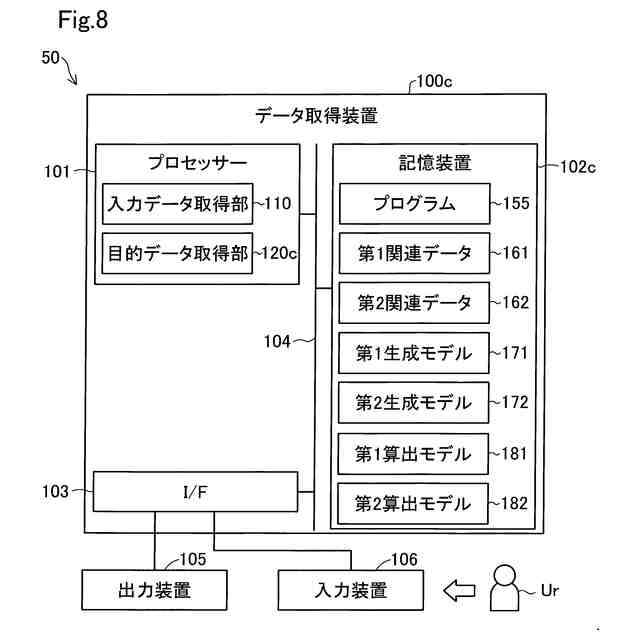

第３実施形態におけるデータ取得装置の概略構成を示すブロック図。
第３実施形態におけるデータ取得処理のフローチャート。

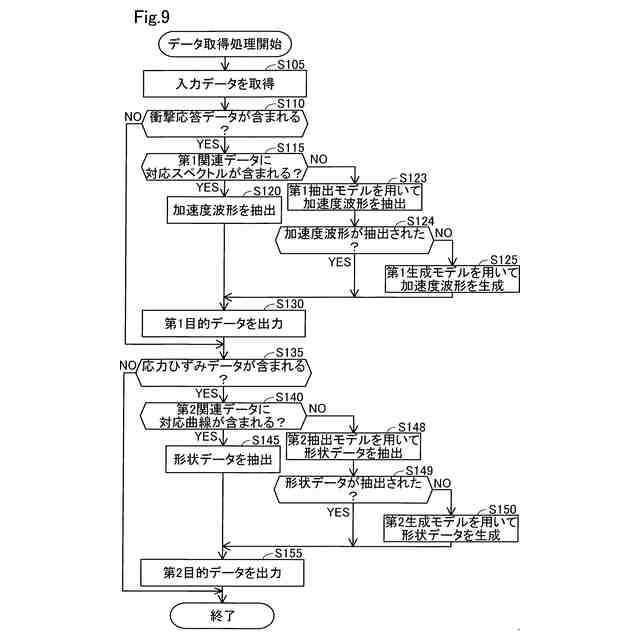

第４実施形態におけるデータ取得処理のフローチャート。
第５実施形態におけるデータ取得処理のフローチャート。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：
図１は、第１実施形態におけるデータ取得装置１００の概略構成を示すブロック図である。データ取得装置１００は、物体を保護する緩衝材を設計するために用いられる。具体的には、データ取得装置１００は、緩衝材の設計に使用されるデータを取得するために用いられる。本実施形態におけるデータ取得装置１００は、緩衝材を設計するための設計システム５０において使用される。以下では、緩衝材によって保護される物体のことを保護対象ともいう。
【００１０】
緩衝材の保護対象は、例えば、種々の製品であってもよいし、人等の生体であってもよい。本実施形態における保護対象は、製品である。製品は、任意の製品であってよく、例えば、印刷装置や投写装置や三次元造形装置や射出成形装置といった各種装置であってもよいし、各種部品であってもよい。また、緩衝材は、例えば、保護対象を収容するための容器に保護対象とともに収容されることで保護対象を衝撃から保護してもよい。また、緩衝材は、保護対象を衝撃から保護する機能を有する容器や外殻や防具や土台等として設計されてもよい。
（【００１１】以降は省略されています）
