公開番号2025087826
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025035215,2023200495
出願日2025-03-06,2023-11-28
発明の名称フレキシブル表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G09F 9/30 20060101AFI20250603BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】生産性を向上させながらGIP配線部の腐食不良を改善する表示装置を提供すること。
【解決手段】本発明の一実施例に係るフレキシブル表示装置は、光学領域と一般領域とに区分される表示領域及びベンディング領域と非ベンディング領域とに区分される非表示領域を含む基板と、前記基板上に配置される第1絶縁膜と、前記非ベンディング領域の前記第1絶縁膜上に配置される配線と、前記配線上に配置される第2絶縁膜と、前記非ベンディング領域の前記第2絶縁膜上に配置され、前記配線と連結される第1コンタクト領域を有する連結配線と、前記連結配線上に配置される第1平坦化層と、前記第1平坦化層上に配置されて前記ベンディング領域に延び、前記連結配線と連結される第2コンタクト領域を有するリンク配線とを含むことを特徴とする。

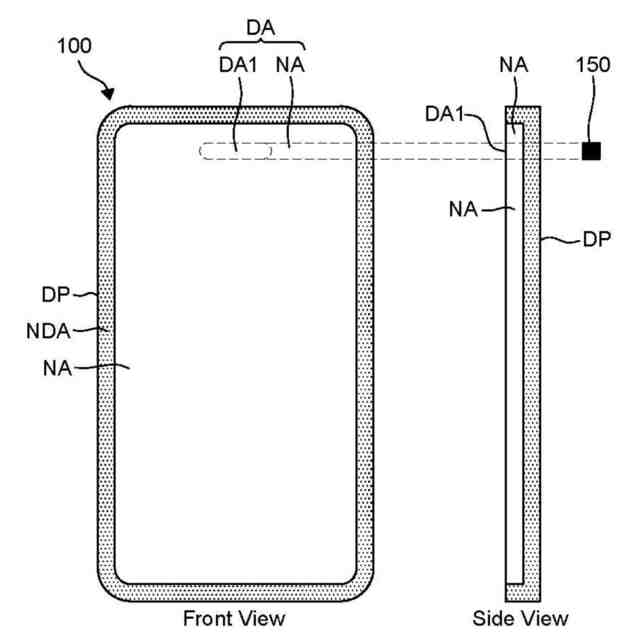

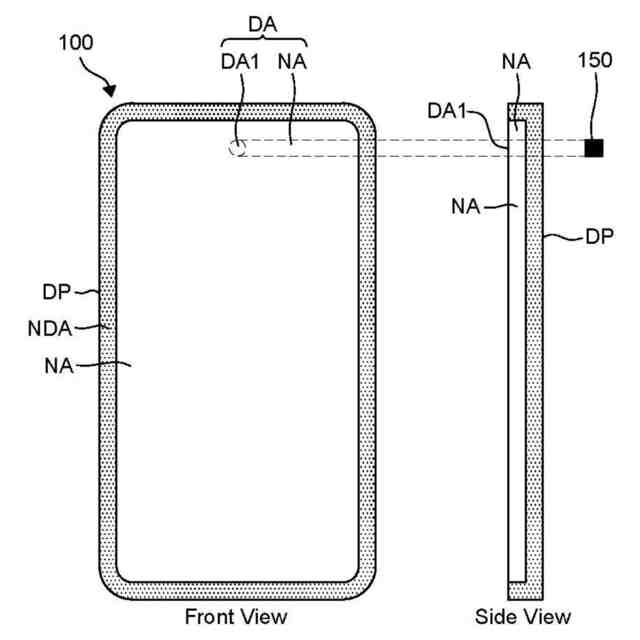

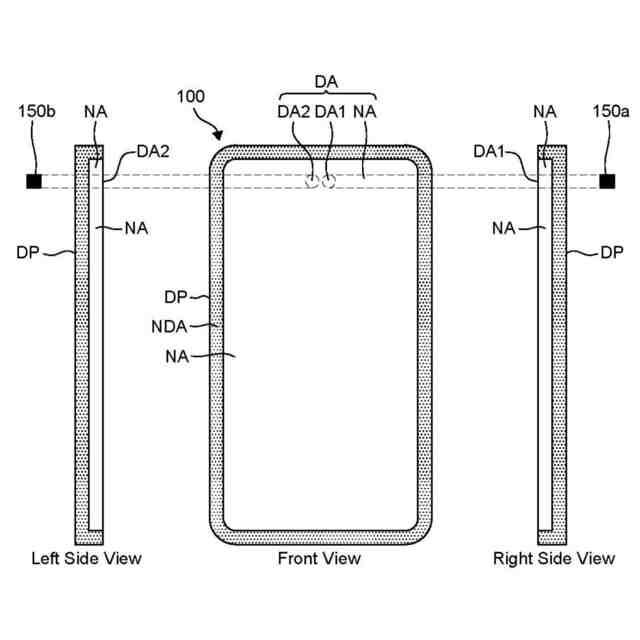

【選択図】図1a
特許請求の範囲【請求項１】

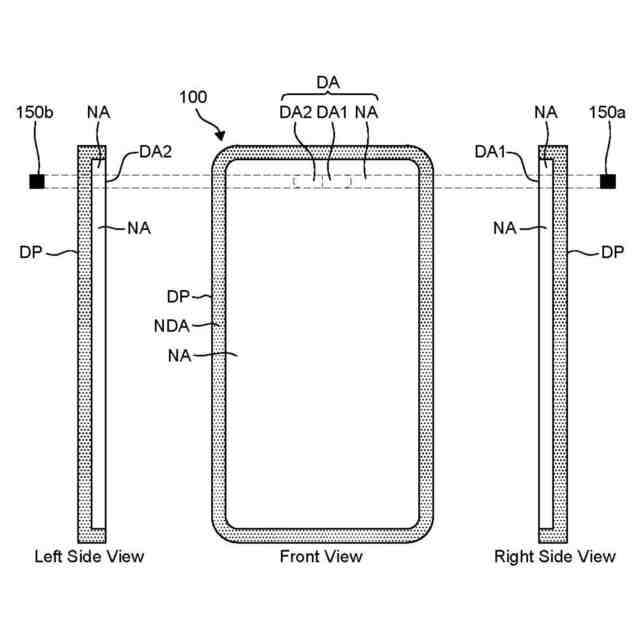

表示領域および非表示領域を含む基板であって、前記表示領域は光学領域および主領域を有し、前記非表示領域はベンディング領域および非ベンディング領域を有する基板と、
前記基板の前記非ベンディング領域上に配置された第１ラインと、
前記第１ラインに接続された第１コンタクト領域を有する第２ラインと
前記第２ライン上に配置された第１層と、
前記ベンディング領域まで延びるように前記第１層上に配置され、前記第２ラインに接続された第２コンタクト領域を有する第３ラインと、
前記第３ライン上に配置され、一部の領域を除去することによって形成された開放領域を含む第２層と、
前記開放領域上に配置された第３層とを含む、フレキシブル表示装置。
続きを表示（約 1,000 文字）【請求項２】
前記第２ラインは、複数の第１コンタクトホールを介して前記第３ラインの前記第２コンタクト領域と電気的に接続され、
前記第１ラインは、複数の第２コンタクトホールを介して前記第２ラインの前記第１コンタクト領域と電気的に接続され、
前記複数の第１コンタクトホールの数および前記複数の第２コンタクトホールの数は異なる、請求項１に記載のフレキシブル表示装置。
【請求項３】
前記基板の下部に位置し、前記光学領域と重畳して配置される光学電子装置をさらに含む、請求項１に記載のフレキシブル表示装置。
【請求項４】

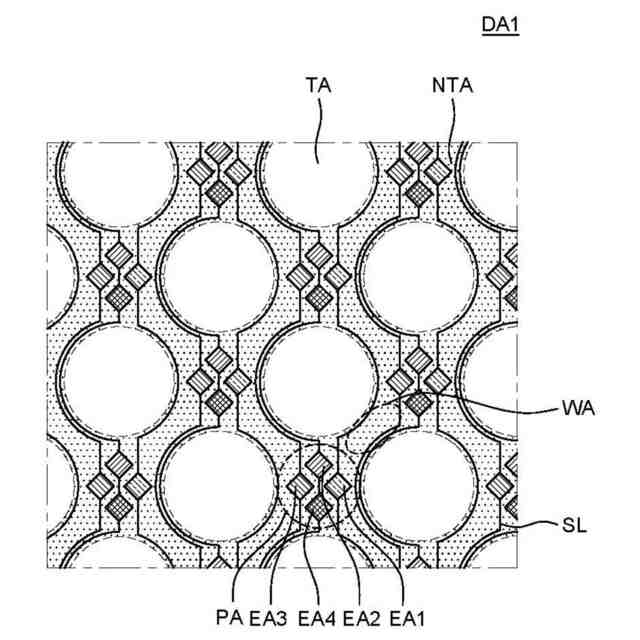

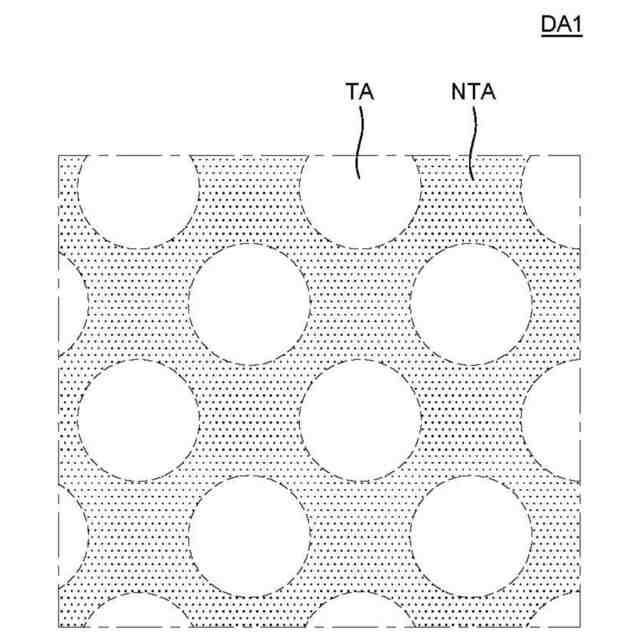

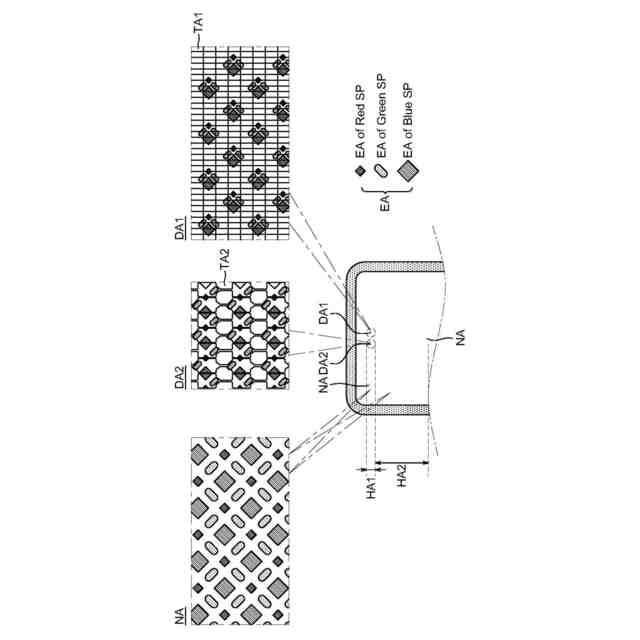

前記光学領域は、非透過領域と透過領域を含み、
前記透過領域は、カソード電極を含む不透明電極が除去され、
前記光学電子装置は、前記透過領域に位置する、請求項３に記載のフレキシブル表示装置。
【請求項５】
前記光学領域を通過する水平ラインは前記光学領域における透過領域を通過しない、請求項３に記載のフレキシブル表示装置。
【請求項６】
前記光学領域を通過する前記水平ラインは、前記透過領域の外縁より外側に迂回する湾曲部または屈曲部を含む、請求項５に記載のフレキシブル表示装置。
【請求項７】
前記光学領域を通過する垂直ラインは前記光学領域における透過領域を通過しない、請求項３に記載のフレキシブル表示装置。
【請求項８】
前記光学領域を通過する前記垂直ラインは、前記透過領域の外縁より外側に迂回する湾曲部または屈曲部を含む、請求項７に記載のフレキシブル表示装置。
【請求項９】
前記光学領域は、センター領域と、前記センター領域の外周に位置するベゼル領域とを含み、
前記光学領域は、前記センター領域および前記ベゼル領域に配置された複数の発光ダイオードと、前記ベゼル領域に配置された複数のトランジスタとをさらに含む、請求項３に記載のフレキシブル表示装置。
【請求項１０】
前記ベゼル領域の第１列に含まれるトランジスタの数は、前記ベゼル領域の第２列に含まれるトランジスタの数と同じであり、
前記センター領域の第１列に含まれる発光ダイオードの数は、前記センター領域の第２列に含まれる発光ダイオードの数とは異なる、請求項９に記載のフレキシブル表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、フレキシブル表示装置に関し、より詳細には、ベゼル幅を縮小できるフレキシブル表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
情報化時代に入るに伴い、電気的情報信号を視覚的に表示する表示装置分野が急速に発展しており、様々な表示装置に対して、薄型化、軽量化及び低消費電力化等の性能を開発させるための研究が続いている。
【０００３】
代表的な表示装置としては、液晶表示装置（ＬＣＤ：ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）、電界放出表示装置（ＦＥＤ：ＦｉｅｌｄＥｍｉｓｓｉｏｎＤｉｓｐｌａｙ）、電気湿潤表示装置（ＥＷＤ：Ｅｌｅｃｔｒｏ－ＷｅｔｔｉｎｇＤｉｓｐｌａｙ）及び有機発光表示装置（ＯＬＥＤ：ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ）等が挙げられる。
【０００４】
有機発光表示装置に代表される電界発光表示装置は、セルフ発光表示装置であって、液晶表示装置とは異なり別途の光源が不要であり、軽量薄型に製造が可能である。また、電界発光表示装置は、低電圧駆動により消費電力の側面で有利であるだけではなく、色相構成、応答速度、視野角、明暗対比比（ＣＲ：ＣｏｎｔｒａｓｔＲａｔｉ）にも優れており、多様な分野で活用が期待されている。
【０００５】

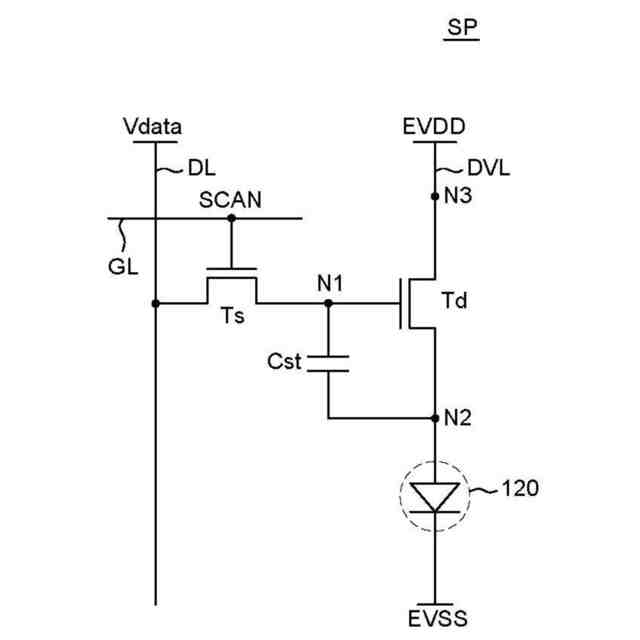

電界発光表示装置は、アノード電極とカソード電極の二つの電極の間に発光層を配置して発光素子を構成することとなる。即ち、アノード電極での正孔を発光層に注入させ、カソード電極の電子を発光層に注入させると、注入された電子と正孔が互いに再結合しながら発光層で励起子（ｅｘｃｉｔｏｎ）を形成して発光できる。
【０００６】
一方、表示装置の同一面積で有効表示画面の大きさを増加させるために表示領域の外郭部であるベゼル（ｂｅｚｅｌ）領域を縮小させようとする努力が続いている。
【０００７】
ただし、非表示領域に該当するベゼル領域には、画面を駆動するための配線及び駆動回路が配置されるため、ベゼル領域を縮小するには限界がある。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
近年、プラスチックのような延性材料のフレキシブル基板を適用して反っても表示性能を維持できるフレキシブル電界発光表示装置と関連して、配線及び駆動回路のための面積を確保しながらもベゼル領域を縮小させるためにフレキシブル基板の非表示領域をベンディング（ｂｅｎｄｉｎｇ）してベゼル領域を縮小させようとする努力がある。以下、便宜上、このような表示装置をベゼルベンディング表示装置と称する。
【０００９】
一方、ベゼル幅を縮小させるためにベゼルベンディング表示装置を適用しながら二つの層の配線層と二つの層の平坦化層を適用する構造で、生産性を向上させるために平坦化層としてフォトアクリル（ＰＡＣ）を適用するようになる。この場合に、ベンディング領域に隣接したコンタクトホールの近くのＧＩＰ（Ｇａｔｅ－Ｉｎ－Ｐａｎｅｌ）配線部に腐食不良が発生し得る。
【００１０】
そこで、本発明が解決しようとする課題は、生産性を向上させながらもＧＩＰ配線部の腐食不良を改善したフレキシブル発光表示装置を提供することである。
（【００１１】以降は省略されています）
