公開番号2025087608
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2024200822
出願日2024-11-18
発明の名称表示パネル、表示装置及び表示パネルの製造方法
出願人維信諾科技股ふん有限公司,Visionox Technology Inc.
代理人個人,個人
主分類H10K 50/86 20230101AFI20250603BHJP()
要約【課題】表示パネルの使用感向上及び薄型化。

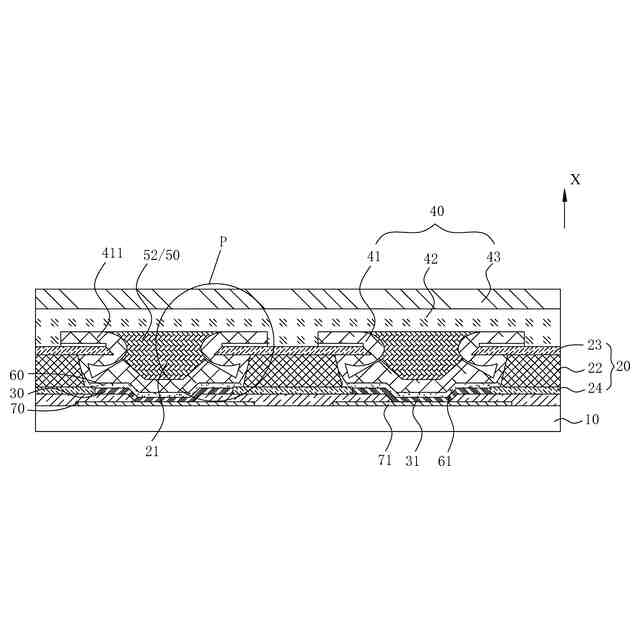

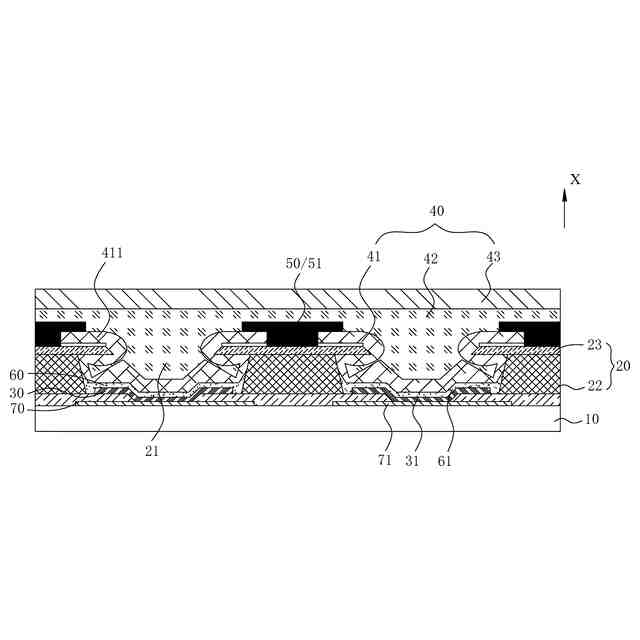

【解決手段】表示パネルは、基板10と、隔離構造20と、発光機能層30と、封止保護層40と、光学機能部50とを備え、隔離構造20は、基板10の一方側に設けられ、隔離構造20が囲んで隔離開口21を形成する。発光機能層30は、基板10の一方側に設けられ、隔離開口21に対応して設けられた発光構造31を備える。封止保護層40は発光機能層30の基板10から離れる側に設けられ、且つ封止保護層40の一部は隔離開口21内に嵌設される。光学機能部50は、封止保護部内に設けられ、光学機能部50の基板10における正投影は、隔離構造20及び発光構造31の少なくとも一方の基板10における正投影と重なって設けられる。本願の光学機能部50の存在は、表示パネルの使用感を向上させることができ、且つ光学機能部50が封止保護層40内に設けられ、表示パネルの薄型化設計の実現に寄与する。
【選択図】図1
特許請求の範囲【請求項1】
表示パネルであって、
基板と、
前記基板の一方側に設けられ、囲んで数の隔離開口を形成する隔離構造と、
前記基板の一方側に設けられ、前記隔離開口に対応して設けられた発光構造を含む発光機能層と、
前記発光機能層の前記基板から離れる側に設けられ、複数の前記隔離開口内にそれぞれ設けられた複数の第1封止部を有する第1封止層を備える封止保護層と、
第2調整部を備え、前記第2調整部は、前記第1封止部の前記基板から離れる側に位置し、且つ少なくとも一部が前記隔離開口内に嵌設され、前記第2調整部がフィルタ部を備える光学機能部と、
を備えることを特徴とする表示パネル。
続きを表示(約 2,100 文字)【請求項2】
前記光学機能部は、第1調整部をさらに備え、前記第1調整部の前記基板における正投影の少なくとも一部は、隣接する前記第2調整部の前記基板における正投影の間に位置し、前記第1調整部は、光吸収材料を含み、
前記第1調整部はブラックマトリックスを備える、
ことを特徴とする請求項1に記載の表示パネル。
【請求項3】
前記封止保護層は、第1封止層の前記基板から離れる側に位置する第2封止層をさらに備え、前記第1調整部及び前記第2調整部は、いずれも少なくとも一部が前記第1封止層と前記第2封止層との間に位置し、
前記封止保護層は、前記第2封止層の前記基板から離れた側に位置する第3封止層をさらに備える、
ことを特徴とする請求項2に記載の表示パネル。
【請求項4】
前記隔離構造は、前記基板から離れる方向に沿って順に積層して設けられる第1隔離部及び第2隔離部を備え、前記第1隔離部の前記基板における正投影は、前記第2隔離部の前記基板における正投影内に位置している、
ことを特徴とする請求項1に記載の表示パネル。
【請求項5】
表示パネルであって、
基板と、
前記基板の一方側に設けられ、囲んで複数の隔離開口を形成する隔離構造と、
前記基板の一方側に設けられ、前記隔離開口に対応して設けられた発光構造を含む発光機能層と、
前記発光機能層の前記基板から離れる側に設けられ、一部が前記隔離開口内に嵌設される封止保護層と、
前記封止保護層内に設けられた光学機能部と、を含み、
前記光学機能部の前記基板における正投影は、前記隔離構造及び前記発光構造の少なくとも一方の前記基板における正投影と重なって設けられる、
ことを特徴とする表示パネル。
【請求項6】
前記封止保護層は、前記基板から離れる方向に沿って順に積層して設けられる第1封止層、第2封止層及び第3封止層を備え、
前記第1封止層は、複数の前記隔離開口内にそれぞれ設けられた複数の第1封止部を備え、
前記光学機能部の少なくとも一部は、前記第1封止層と前記第2封止層との間に位置し、または、
前記光学機能部の少なくとも一部は、前記第2封止層と前記第3封止層との間に位置している、
ことを特徴とする請求項5に記載の表示パネル。
【請求項7】
前記隔離構造は、前記基板から離れる方向に沿って順に積層して設けられる第1隔離部及び第2隔離部を含み、前記第1隔離部の前記基板における正投影は、前記第2隔離部の前記基板における正投影内に位置し、
前記表示パネルは、前記発光機能層と前記封止保護層との間に設けられる第1電極層をさらに備え、前記第1電極層は、前記隔離開口に対応して設けられる第1電極を備え、
前記第1隔離部は、導電材料を備え、前記第1電極は、前記第1隔離部に電気的に接続されて設けられている、
ことを特徴とする請求項5に記載の表示パネル。
【請求項8】
前記光学機能部は、前記第2隔離部の前記基板から離れる側に設けられる第1調整部を備え、
前記第1調整部に対応する光反射率は、前記第2隔離部に対応する光反射率より小さく、
前記第1調整部はブラックマトリックスを備え、
前記第1調整部の前記基板における正投影は、前記第2隔離部の前記基板における正投影を覆う、
ことを特徴とする請求項7に記載の表示パネル。
【請求項9】
前記第1調整部の前記基板における正投影は、前記第2隔離部の前記基板における正投影及び少なくとも一部の前記発光構造を覆い、
前記封止保護層は第1封止層を備え、前記第1封止層における一部の構造は前記隔離構造に貼り合わせて設けられ、前記第1封止層は前記第2隔離部の前記基板から離れる側に位置する第1部分を備え、
前記第1調整部は、少なくとも一部が前記第1部分の前記基板から離れる側に位置し、且つ前記第1部分に貼り合わせて設けられ、
前記隔離開口の数は複数であり、前記第1封止層は、複数の前記隔離開口に対応して設けられる複数の第1封止部を備え、少なくとも一部の隣接する前記第1封止部に対応する前記第1部分は、間隔をあけて設けられ、
前記第1調整部は、少なくとも一部が、隣接する前記第1部分の間に位置する、
ことを特徴とする請求項8に記載の表示パネル。
【請求項10】
前記光学機能部は、前記隔離構造の前記基板から離れる側に設けられる第1調整部を備え、
前記第1調整部はブラックマトリックスを備え、
前記第1調整部の前記基板における正投影は、前記隔離構造の前記基板における正投影を覆う、
ことを特徴とする請求項5に記載の表示パネル。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本願は、表示デバイスの技術分野に関し、特に、表示パネル、表示装置及び表示パネルの製造方法に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
有機発光ダイオードディスプレイ(Organic Light Emitting Diode、OLED)パネル及び発光ダイオード(Light Emitting Diode、LED)デバイスを利用した表示パネルなどの平面表示パネルは、高画質、省電力、機体が薄い及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、パーソナルデジタルアシスタント、デジタルカメラ、ノートパソコン、デスクトップコンピュータなどの様々な消費性電子製品に広く応用され、表示分野における主な表示パネルとなってきた。
【発明の概要】
【0003】
本願の実施例は、表示効果を向上させることができる表示パネル、表示装置及び表示パネルの製造方法を提供する。
【0004】
第1態様において、本願の実施例は表示パネルを提供し、該表示パネルは、基板と、隔離構造と、発光機能層と、封止保護層と、光学機能部とを備え、隔離構造は基板の一方側に設けられ、隔離構造は囲んで隔離開口を形成する。発光機能層は、基板の一方側に設けられ、発光機能層は、隔離開口に対応して設けられた発光構造を備える。
【0005】
封止保護層は発光機能層の基板から離れる側に設けられ、且つ封止保護層の一部は隔離開口内に嵌設される。光学機能部は、封止保護層内に設けられ、光学機能部の基板における正投影は、隔離構造及び発光構造の少なくとも一方の基板における正投影と重なって設けられる。
【0006】
いくつかの実施例では、封止保護層は、基板から離れる方向に沿って順に積層して設けられた第1封止層、第2封止層及び第3封止層を備え、第1封止層は、複数の隔離開口内にそれぞれ設けられた複数の第1封止部を備える。
【0007】
いくつかの実施例において、光学機能部は、少なくとも一部が第1封止層と第2封止層との間に位置する。
【0008】
いくつかの実施例において、光学機能部は、少なくとも一部が第2封止層と第3封止層との間に位置する。
【0009】
いくつかの実施例において、第1封止層及び第3封止層は無機材料を含み、第2封止層は有機材料を含む。
【0010】
いくつかの実施例において、隔離構造は、基板から離れる方向に沿って順に積層して設けられた第1隔離部及び第2隔離部を備え、第1隔離部の基板における正投影は、第2隔離部の基板における正投影内に位置する。
(【0011】以降は省略されています)
