公開番号2025087101
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201523
出願日2023-11-29
発明の名称光量調節装置および光学機器
出願人キヤノン電子株式会社
代理人
主分類G03B 9/02 20210101AFI20250603BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】
本発明は、絞り装置を小型化しつつ、光量を高精度に調節できる技術を実現する。
【解決手段】
上記課題を解決するために、本発明の光量調節装置100は、光が通過する開口部を形成する開口形成部材103と、開口形成部材103の一方面上で開口部の周囲を回動する回動部材104と、回動部材104には付勢機構が備わった付勢ギヤを有し、付勢ギヤとギヤ連結する付勢機構を有した付勢ピニオンギヤ102と、回動部材104を連結にて駆動させる駆動部101と、を備え、駆動部101に備わった出力軸を付勢させるバネ101mによって、ギヤ連結が駆動部側に光軸方向に付勢され、回動部材104が駆動部側に光軸方向に付勢されることを特徴とする。
【選択図】図5

特許請求の範囲【請求項１】
光が通過する開口部を形成する開口形成部材と、
前記開口形成部材の一方面上で前記開口部の周囲を回動する回動部材と、
前記回動部材には付勢機構が備わった付勢ギヤを有し、
前記付勢ギヤとギヤ連結する付勢機構を有した付勢ピニオンギヤと、
前記回動部材を連結にて駆動させる駆動部と、を備え、
前記駆動部に備わった出力軸を付勢させるバネによって、前記ギヤ連結が前記駆動部側に光軸方向に付勢され、前記回動部材が前記駆動部側に光軸方向に付勢されることを特徴とする光量調節装置。
続きを表示（約 64 文字）【請求項２】
請求項１に記載の光量調節装置と、前記光量調節装置を通過した光を撮像する撮像素子を備えた光学機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルカメラ等に搭載される光量調節装置及び光学機器に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、このような分野の技術として、例えば以下の特許文献１がある。この特許文献１では、ステッピングモータの出力軸の一端を付勢することにより、出力軸に取り付けられたピニオンギヤと絞り羽根を駆動させる駆動部材が付勢されバックラッシがなくなるよう構成し光量調節の高精度化を達成している。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１８０９２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成だと、駆動部材の付勢方向がステッピングモータから離れる方向であり、絞り装置の光軸方向への大型化を招いてしまう。本発明は、絞り装置を小型化しつつ、光量を高精度に調節できる技術を実現する。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の光量調節装置は、光が通過する開口部を形成する開口形成部材と、前記開口形成部材の一方面上で前記開口部の周囲を回動する回動部材と、前記回動部材には付勢機構が備わった付勢ギヤを有し、前記付勢ギヤとギヤ連結する付勢機構を有した付勢ピニオンギヤと、前記回動部材を連結にて駆動させる駆動部と、を備え、前記駆動部に備わった出力軸を付勢させるバネによって、前記ギヤ連結が前記駆動部側に光軸方向に付勢され、前記回動部材が前記駆動部側に光軸方向に付勢されることを特徴とする。
【発明の効果】
【０００６】
ステッピングモータ内部に備わったバネを用いてギヤ同士を付勢させることで、反対方向へ付勢ができ、絞り装置の小型化をおこなうことができる。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係る光量調節装置の分解斜視図
ステッピングモータの分解斜視図

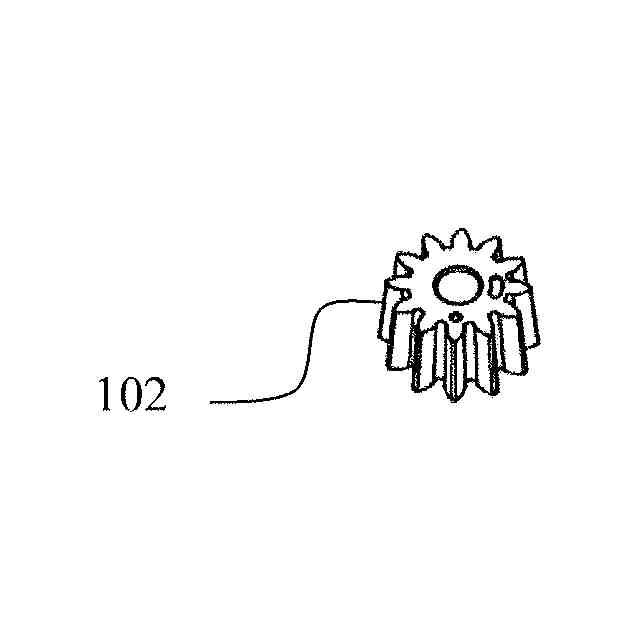

ピニオンの断面図

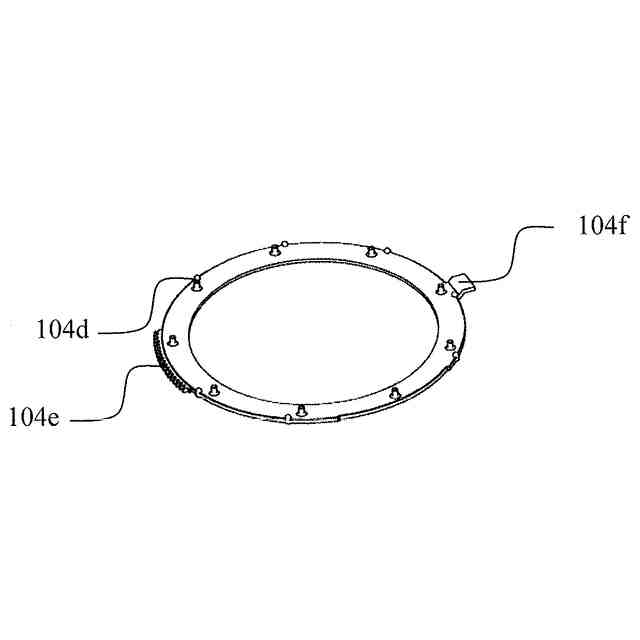

回動部材の斜視図

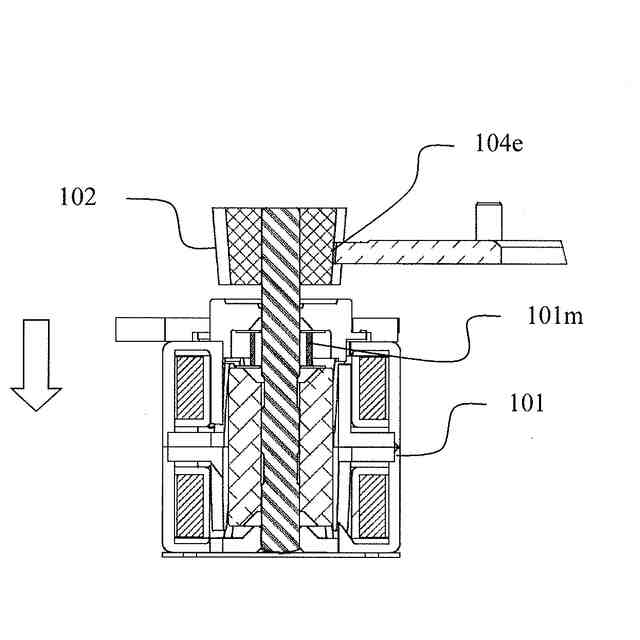

ステッピングモータ、ピニオンおよび回動部材の関係図

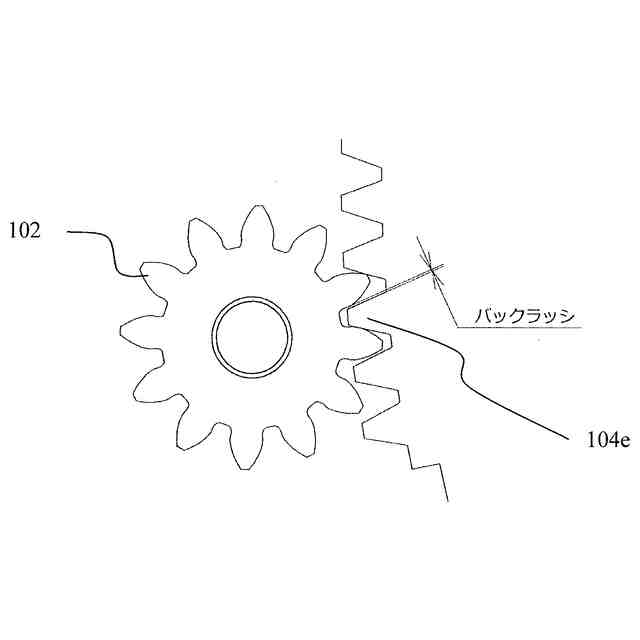

ピニオンおよび回動部材の関係図

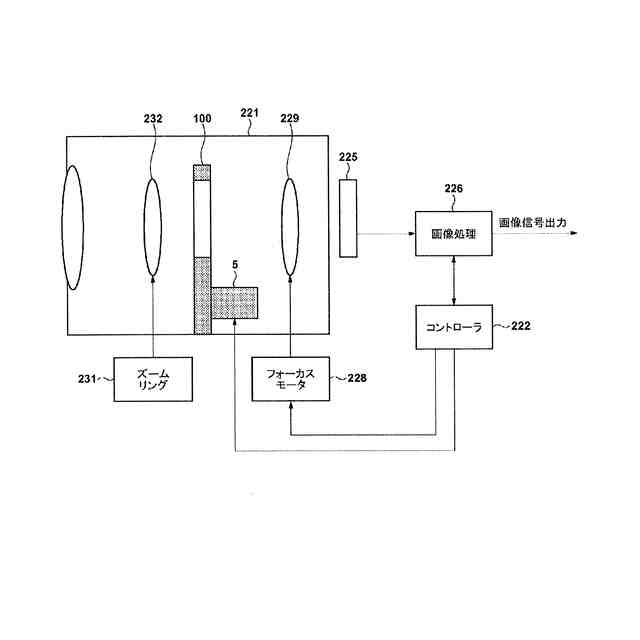

光量調節装置を搭載した撮像装置の概略図。"
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について図面を参照しながら詳細に説明する。
【０００９】
（実施例１）
図１には、本発明の実施形態である光量調節装置の一例である光量調節装置としての絞り装置１００の分解斜視図を示す。光量調節装置を駆動する駆動源となるステッピングモータ（駆動部）１０１が、中央に開口部１０３ａが形成されている開口形成部材としてのベース部材１０３に取り付けられている。
【００１０】

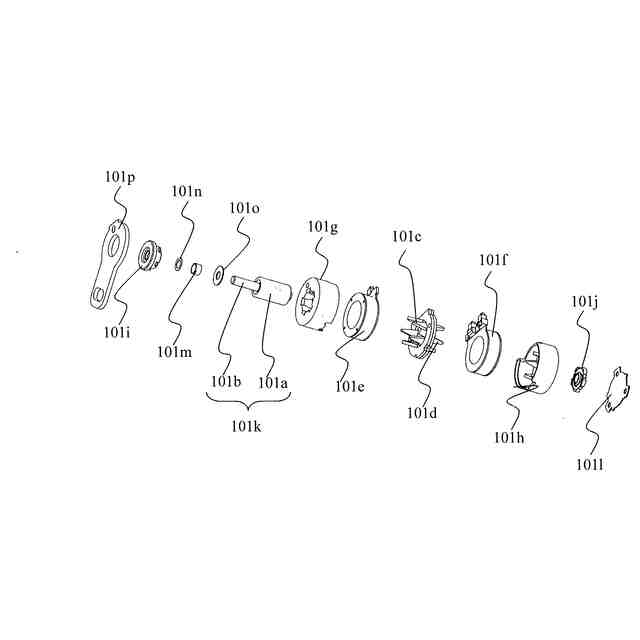

図２にはステッピングモータ１０１の分解斜視図を示す。１０１ｂは、軸受け１０１ｉ、１０１ｊにより回転自在に支持されているステンレス等の非磁性材料のモータシャフトである。ロータ１０１ｋは、モータシャフト（回転軸）１０１ｂと周方向に交互に着磁されたマグネット１０１ａから構成される。１０１ｃ、１０１ｄは周方向に交互に配設された複数の櫛歯を有して例えば軟磁性材からなる内ヨークである。１０１ｇ、１０１ｈは周方向に交互に配設された複数の櫛歯を有して例えば軟磁性材からなる外ヨークである。励磁コイル１０１ｅ、１０１ｆは内ヨーク１０１ｃ、１０１ｄと外ヨーク１０１ｇ、１０１ｈの間に装着されてヨークを励磁させる。軸受け１０１ｉ、１０１ｊは中空円筒部外径と外ヨーク１０１ｇ、１０１ｈの内径とで同軸位置決めされる。また、ロータ１０１ｋのモータシャフト１０１ｂの両端が軸受け１０１ｉ、１０１ｊで受ける構造となっているが、そのうち軸受け１０１ｊ側のシャフト端部は、押さえ板１０１ｌに当接されている。軸受け１０１ｉには、コイルスプリング１０１ｍの付勢力を受けるスプリング配置面が設けられている。ロータ１０１ｋと軸受け１０１ｉの間にコイルスプリング１０１ｍ（バネ）をシャフト１０１ｂに通るように配置する。ここで、スプリング配置面は、コイルスプリング１０１ｍとの間に配置されたワッシャ１０１ｎを介してコイルスプリング１０１ｍの付勢力を受け、ロータ１０１ｋ側のワッシャ１０１ｏを介してロータ１０１ｋと軸受け１０１ｉとの間に圧縮保持される。すなわち、軸受け１０１ｉとロータ１０１ｋとの間には、軸受け１０１ｉ側からワッシャ１０１ｎ、コイルスプリング１０１ｍ、ワッシャ１０１ｏの順で配置され、軸受け１０１ｉとロータ１０１ｋ（マグネット１０１ａ）との間でコイルスプリング１０１ｍが圧縮保持される。このとき、ロータ１０１ｋと軸受け１０１ｉとの間のガタを低減する力が働く。したがって、振動を受けても、騒音が発生し難い構造となっている。なお、本実施形態では、軸受け１０１ｉとコイルスプリング１０１ｍとの間、コイルスプリング１０１ｍとロータ１０１ｋとの間のそれぞれには、ワッシャ１０１ｎ，１０１ｏを介在させているが、ワッシャ１０１ｎ，１０１ｏは介在させなくてもよい。また軸受け１０１ｉは、コイルスプリング１０１ｍの一端側が部分的に収容される凹部が設けられ、この凹部内でコイルスプリング１０１ｍを保持する。その結果、ロータ１０１ｋに対して軸方向に予圧がかかりロータ１０１ｋの振動（ばたつき）を抑えることができ、モータの静音性を高めることができる。軸受け１０１ｉのスプリング配置面は軸受け１０１ｉの端面に対してへこませたり、飛び出させたりして形成してもよい。へこます方がバネの自然長を長く設定できるので、バネ乗数が小さくなり好ましい。ステッピングモータ１０１の回転軸には、ピニオン１０２が取り付けられる。
（【００１１】以降は省略されています）
