公開番号2025087076
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201460
出願日2023-11-29
発明の名称スイッチギア盤運送用架台
出願人中国電力株式会社
代理人個人
主分類B65D 19/44 20060101AFI20250603BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】トラックの荷台の幅方向に2台のスイッチギア盤を安定して載置可能にする。

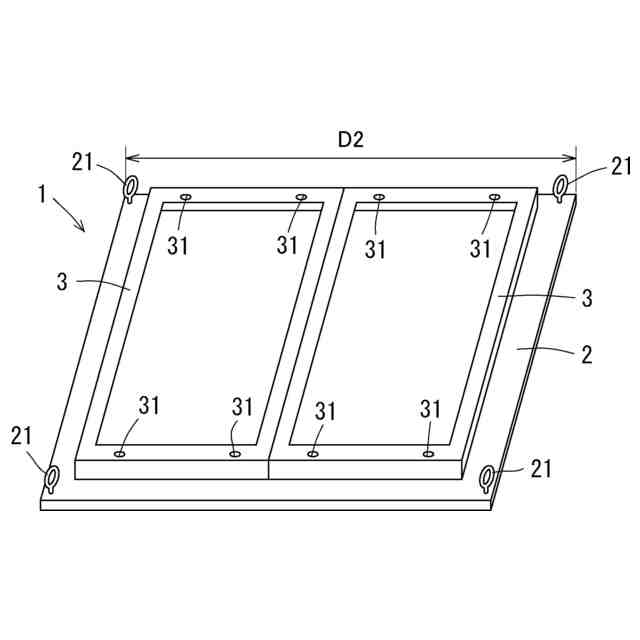

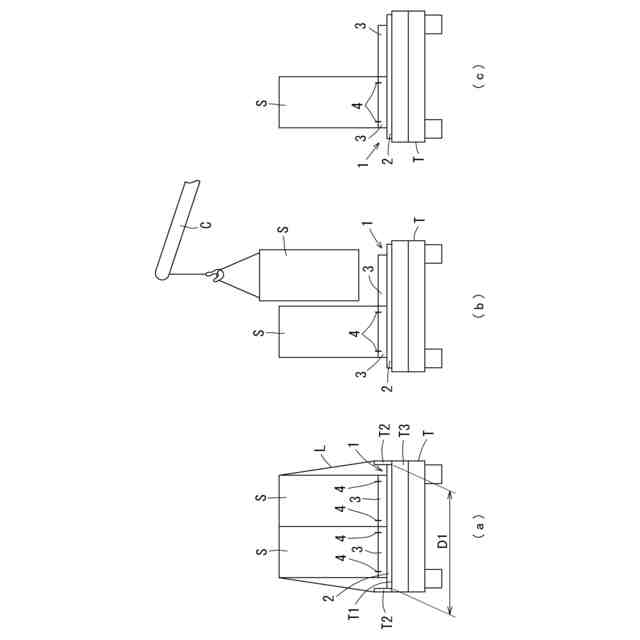

【解決手段】トラックTの荷台T1の幅方向に延びて載置されるベース板2と、ベース板2上に固定され、それぞれスイッチギア盤Sが載置される2つの架台本体3と、を備え、ベース板2がトラックTの荷台T1に載置された状態で、荷台T1の幅方向に並列に2つの架台本体3が配置されるように、2つの架台本体3がベース板2上に固定され、2つの架台本体3には、スイッチギア盤Sの下部に形成されたボルト挿入孔と同位置にボルト孔が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
トラックの荷台の幅方向に延びて載置されるベース板と、
前記ベース板上に固定され、それぞれスイッチギア盤が載置される２つの架台本体と、を備え、
前記ベース板が前記トラックの荷台に載置された状態で、前記トラックの荷台の幅方向に並列に前記２つの架台本体が配置されるように、前記２つの架台本体が前記ベース板上に固定され、
前記２つの架台本体には、前記スイッチギア盤の下部に形成されたボルト挿入孔と同位置にボルト孔が形成されている、
ことを特徴とするスイッチギア盤運送用架台。
続きを表示（約 280 文字）【請求項２】
前記架台本体の平面形状は、前記スイッチギア盤の下面の外形状と略同形状に形成されている、
ことを特徴とする請求項１に記載のスイッチギア盤運送用架台。
【請求項３】
前記荷台の幅方向の前記ベース板の長さが、前記荷台の幅寸法と略同寸法に設定されている、
ことを特徴とする請求項１または２のいずれか１項に記載のスイッチギア盤運送用架台。
【請求項４】

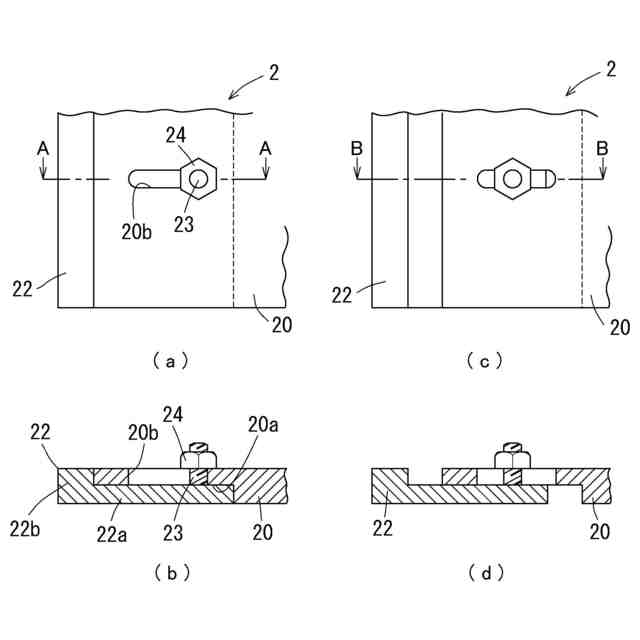

前記荷台の幅方向の前記ベース板の長さが、調整可能となっている、
ことを特徴とする請求項１または２のいずれか１項に記載のスイッチギア盤運送用架台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スイッチギア（ＳＷＧ）盤をトラックで運送するための架台・パレットであるスイッチギア盤運送用架台に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、トラックでスイッチギア盤を複数運送する場合、図４（ａ）に示すように、トラックＴの荷台Ｔ１の幅方向に、スイッチギア盤Ｓをそのまま（架台に載せずに）２台並列に載置し、２台のスイッチギア盤ＳをロープＬでトラックＴに固定する。そして、現地まで運送した後に、図４（ｂ）に示すように、現地でロープＴを外して、クレーンＣやユニックで１台ずつスイッチギア盤ＳをトラックＴから降ろしていた。
【０００３】
しかしながら、トラックＴの荷台Ｔ１に２台のスイッチギア盤Ｓをそのまま載置しているだけであるため、一方のスイッチギア盤ＳをクレーンＣやユニックでトラックＴから降ろす際に、他方のスイッチギア盤Ｓが不安定な状態となり、揺れたりすることがあった。このため、スイッチギア盤Ｓ同士が接触したりして、他方のスイッチギア盤Ｓが転倒してしまうおそれがあり、作業者Ｍが通い綱Ｋなどを使用して一方のスイッチギア盤Ｓを誘導したりして、細心の注意を払う必要があった。
【０００４】
さらに、一方のスイッチギア盤ＳをトラックＴから降ろした状態でも、図４（ｃ）に示すように、トラックＴの荷台Ｔ１の幅方向の片側に、１台のスイッチギア盤Ｓがそのまま載置されたままであるため、不安定でスイッチギア盤Ｓが転倒してしまうおそれがあった。このため、作業者Ｍが注意を払い、必要に応じてトラックＴ上のスイッチギア盤Ｓを押さえたりする必要があった。
【０００５】
一方、部材の積込みや積出しが容易で、運送中の部材の荷崩れなどを防止できる、という積載架台が知られている（例えば、特許文献１参照。）。この積載架台は、トラックの荷台の上に載置される土台と、この土台の長さ方向中央部分に幅方向全長にわたって立設された略三角柱形の支持枠と、この支持枠の両脇の土台上に載置された敷板と、を備えるものである。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－３４７８２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１に記載の積載架台は、板状の部材を積載するのには適しているかもしれないが、スイッチギア盤は、箱型のキャビネット状で、しかも、重量物であるため、特許文献１に記載の積載架台を使用してトラックの荷台に安定して載置することはできない。
【０００８】
そこで本発明は、トラックの荷台の幅方向に２台のスイッチギア盤を安定して載置することを可能にする、スイッチギア盤運送用架台を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、請求項１の発明は、トラックの荷台の幅方向に延びて載置されるベース板と、前記ベース板上に固定され、それぞれスイッチギア盤が載置される２
つの架台本体と、を備え、前記ベース板が前記トラックの荷台に載置された状態で、前記トラックの荷台の幅方向に並列に前記２つの架台本体が配置されるように、前記２つの架台本体が前記ベース板上に固定され、前記２つの架台本体には、前記スイッチギア盤の下部に形成されたボルト挿入孔と同位置にボルト孔が形成されている、ことを特徴とするスイッチギア盤運送用架台である。
【００１０】
請求項２の発明は、請求項１に記載のスイッチギア盤運送用架台において、前記架台本体の平面形状は、前記スイッチギア盤の下面の外形状と略同形状に形成されている、ことを特徴とする。
（【００１１】以降は省略されています）
