特許ウォッチ

公開番号2025086851
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2024083453
出願日2024-05-22
発明の名称金属印刷用インキ組成物
出願人サカタインクス株式会社
代理人個人
主分類C09D 11/037 20140101AFI20250602BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】印刷中におけるミスチングの発生を低減させるとともに、印刷後の金属印刷物がレトルト処理を受けた後であっても良好な耐衝撃性を維持することのできる金属印刷用インキ組成物を提供すること。

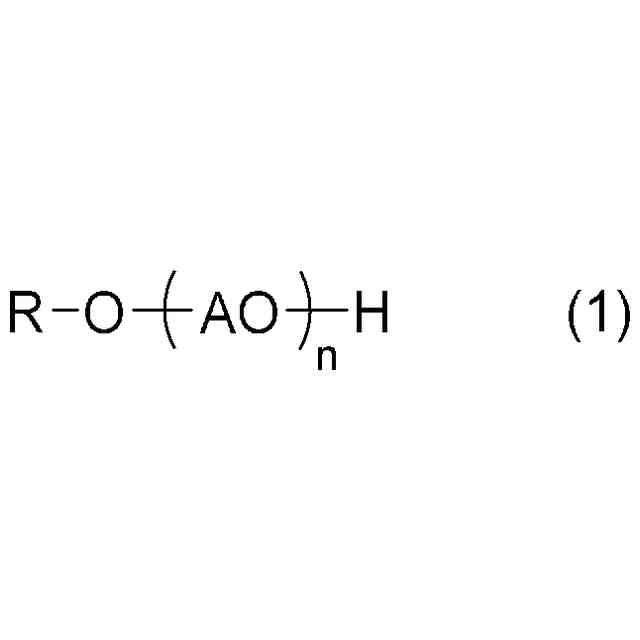

【解決手段】カーボンブラック、樹脂及び溶剤を含んでなる金属印刷用インキ組成物であって、上記カーボンブラックとして中性カーボンブラックを含み、上記溶剤として溶解度パラメータ(sp値)が10.0(cal/cm³)^1/2未満であり、かつ下記一般式(1)で表す化合物よりなる群より選択される少なくとも1つを含むことを特徴とする金属印刷用インキ組成物を用いればよい。一般式(1)中、各Aは、それぞれ独立に、分岐を有してもよい炭素数2～4のアルキレン基であり、Rは、分岐及び/又は環構造を備えてもよい炭素数1～13のアルキル基であり、nは、2～8の整数である。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025086851000007.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">12</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">157</com:WidthMeasure> </com:Image> 【選択図】なし
特許請求の範囲【請求項１】
カーボンブラック、樹脂及び溶剤を含んでなる金属印刷用インキ組成物であって、
前記カーボンブラックとして中性カーボンブラックを含み、
前記溶剤として溶解度パラメータ（ｓｐ値）が１０．００（ｃａｌ／ｃｍ
３
）
１／２
未満であり、かつ下記一般式（１）で表す化合物よりなる群より選択される少なくとも１つを含むことを特徴とする金属印刷用インキ組成物。
TIFF
2025086851000006.tif
12
157
（上記一般式（１）中、各Ａは、それぞれ独立に、分岐を有してもよい炭素数２～４のアルキレン基であり、Ｒは、分岐及び／又は環構造を備えてもよい炭素数１～１３のアルキル基であり、ｎは、２～８の整数である。）
続きを表示（約 340 文字）【請求項２】
前記樹脂がアルキッド樹脂である請求項１記載の金属印刷用インキ組成物。
【請求項３】
前記アルキッド樹脂の質量平均分子量が１０，０００未満である請求項２記載の金属印刷用インキ組成物。
【請求項４】
前記アルキッド樹脂がペンタエリスリトール骨格を備える請求項２記載の金属印刷用インキ組成物。
【請求項５】
一般式（１）にてＡＯで表す２価の基がオキシプロピレン基である請求項１記載の金属印刷用インキ組成物。
【請求項６】
さらに、アルカノールアミンを含有する請求項１記載の金属印刷用インキ組成物。
【請求項７】
さらに、ロジン変性樹脂を含有する請求項１記載の金属印刷用インキ組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属印刷用インキ組成物に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
金属素材、例えば亜鉛引き又は錫引き鉄板、アルミニウム板あるいはこれら金属素材からなる金属缶などの金属外面の印刷には、アルキッド樹脂、ポリエステル樹脂、エポキシ樹脂などのバインダー樹脂と鉱物油または高級アルコールなどの有機溶剤を主たるビヒクル成分とする金属印刷用インキ組成物が使用されている。
【０００３】
また、これら印刷表面には、インキ塗膜の密着性、耐折り曲げ性、耐衝撃性、耐摩擦性等を向上させるため、オーバープリントニスによるコーティングが行われるのが一般的である。これらオーバープリントニスとしては、アルキッド樹脂、ポリエステル樹脂、アクリル樹脂、エポキシ樹脂等のバインダー樹脂、メラミン樹脂、ベンゾグアナミン樹脂等の硬化剤、及び鉱物油やセロソルブ系等の有機溶剤からなる溶剤タイプのものが広く使用されていた。
【０００４】
そして、金属外面の印刷に際しては、オフセット印刷機、ドライオフセット印刷機等を用いてインキの印刷を行ってから、コーター等を用いてウエットオンウエットでオーバープリントニスをインキ被膜上に塗布し、その後１５０～２８０℃で焼付けが行われていた。
【０００５】
しかしながら、近年では、溶剤による大気汚染の問題、印刷作業環境における衛生面あるいは安全性の面から、金属印刷の分野においても、従来用いてきた溶剤タイプのオーバープリントニスではなく、水性タイプのものを採用するのが一般的となっている。しかし、従来の金属印刷用インキ組成物のインキ塗膜上に、水性オーバープリントニスを塗布した場合、水性オーバープリントニスのはじき、水性オーバープリントニスのインキ膜中へのもぐり込みなどの現象を生じ、その結果、塗膜の光沢又は密着性等の品質が著しい低下をきたすという問題があった。そこで、インキ組成物においても、水性オーバープリントニスに対する優れた適性を有することが要求されてきた。
【０００６】
このような水性オーバープリントニスに対する適性を改善する方法として、例えば、特許文献１には、炭素数４～８のアルキレングリコール系溶剤の使用が、特許文献２には、ポリオキシアルキレングリコール系溶剤の使用が、特許文献３には、ポリオキシアルキレンアルキルエーテル系有機溶剤の使用が、特許文献４には、ポリオキシアルキレンアルキルエステル系溶剤の使用がそれぞれ提案されている。これらのインキ組成物に用いられる有機溶剤は、インキ組成物の水性オーバープリントニスに対する適性を改善する上では効果があるが、印刷中にミスチングを生じがちである等の点で改善の余地があった。
【０００７】
また、金属印刷物の用途によっては、例えばコーヒーやお茶等の飲料や缶詰等に用いられる２ピース缶や３ピース缶のように殺菌等を目的としてレトルト処理、すなわち１００℃以上の蒸気や熱水による加圧及び加熱処理が行われることがある。このような処理がなされることで金属印刷物の印刷皮膜が脆弱化し、印刷面に衝撃が加えられた際に印刷皮膜を維持する性能である耐衝撃性が著しく低下してしまうことがあった。
【先行技術文献】
【特許文献】
【０００８】
特公平５－７５０３１号公報
特公平５－４０７９１号公報
特公平５－４０７９２号公報
特開昭６４－６０６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、以上の状況に鑑みてなされたものであり、印刷中におけるミスチングの発生を低減させるとともに、印刷後の金属印刷物がレトルト処理を受けた後であっても良好な耐衝撃性を維持することのできる金属印刷用インキ組成物を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明者らは、上記の課題を解決するために鋭意検討を重ねた結果、カーボンブラックを着色顔料としたブラックインキにおいて、特に中性のカーボンブラックを用い、かつ溶解度パラメータ（ｓｐ値）が１０．００（ｃａｌ／ｃｍ
３
）
１／２
未満となる疎水性の溶剤を用いることにより上記の課題が解決されることを見出し、本発明を完成するに至った。具体的には、本発明は以下のようなものを提供する。

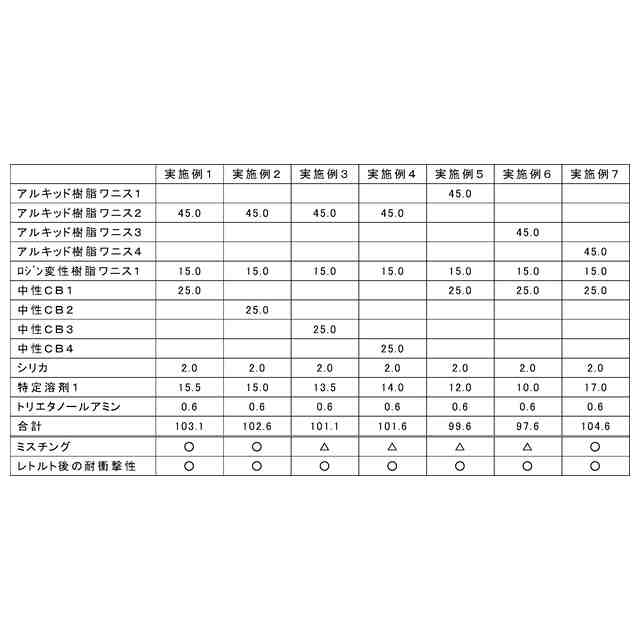

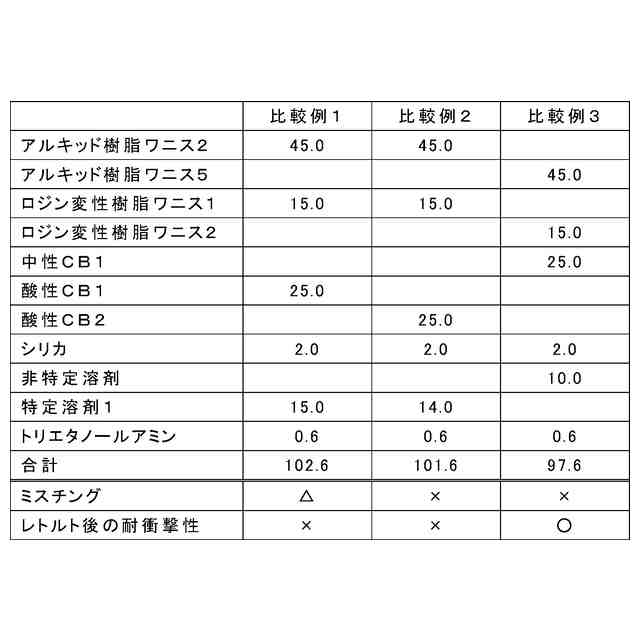

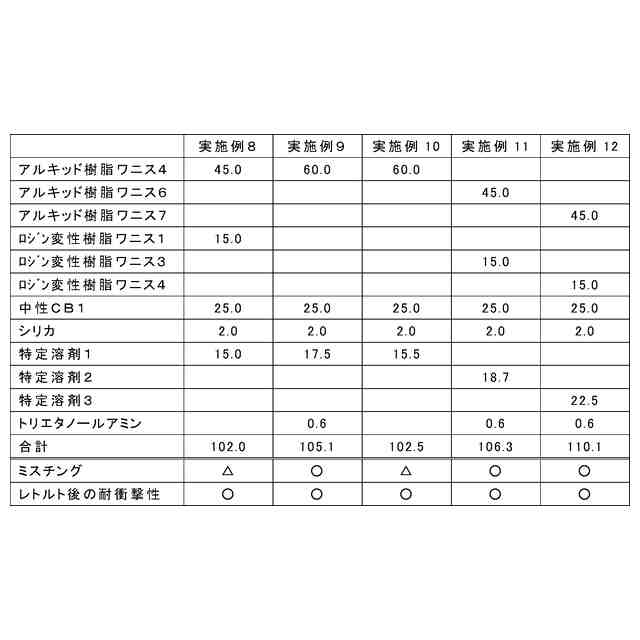

（【００１１】以降は省略されています）

関連特許
